Описание

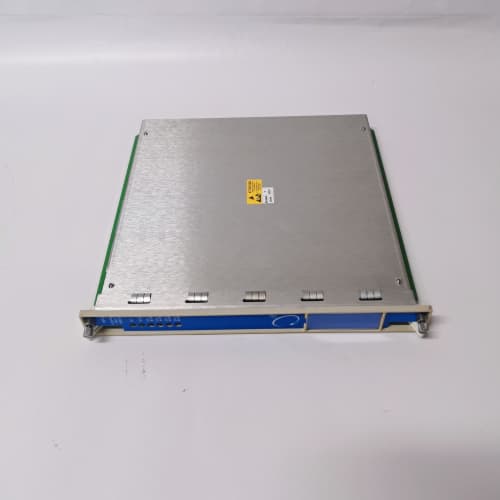

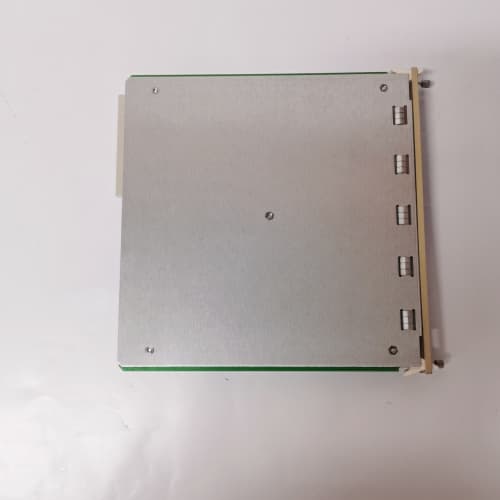

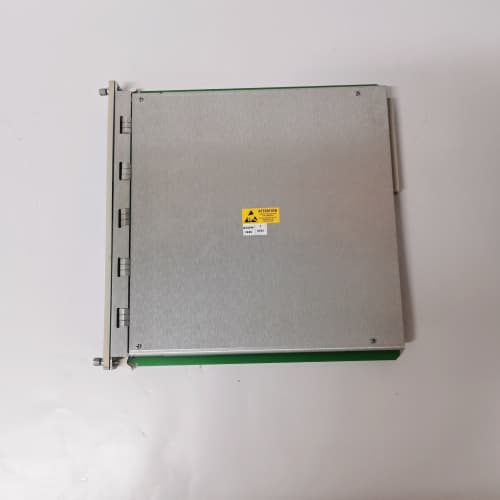

BENTLY NEVADA 3500/32-05-GCN – Модуль защиты с расширенной коммуникацией для системы мониторинга 3500
BENTLY NEVADA 3500/32-05-GCN – это высокотехнологичный модуль защиты с интегрированной коммуникацией от компании BENTLY NEVADA, разработанный для безопасной эксплуатации критического промышленного оборудования (турбин, генераторов, компрессоров, насосов) в составе системы мониторинга Bently Nevada 3500. Устройство BENTLY NEVADA 3500/32-05-GCN сочетает в себе функции защиты и сигнализации с расширенными коммуникационными возможностями, обеспечивая не только своевременную реакцию на аномалии, но и надежную передачу данных о состоянии защиты в上位ные системы (DCS, SCADA, PLC). Это делает его ключевым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где требуется как высокая безопасность, так и интеграция с единственным информационным пространством. Особенно ценным преимуществом BENTLY NEVADA 3500/32-05-GCN является его поддержка индустриальных протоколов, высокая отказоустойчивость и полная совместимость с компонентами системы 3500, обеспечивая надежность в суровых промышленных условиях.
Описание продукта
BENTLY NEVADA 3500/32-05-GCN представляет собой модуль защиты с встроенной коммуникацией для системы мониторинга Bently Nevada 3500, предназначенный для реализации сложной логики защиты и двустороннего обмена данными с внешними автоматическими системами. Компонент BENTLY NEVADA 3500/32-05-GCN обрабатывает сигналы от сенсорных модулей (3500/15) и центрального процессора (3500/20), генерирует оповещения (WARN) и аварийные команды (TRIP) при превышении критических порогов, а также передает данные о состоянии защиты, логи событий и конфигурацию через стандартные индустриальные протоколы. Одной из ключевых особенностей BENTLY NEVADA 3500/32-05-GCN является интеграция интерфейса GCN (Global Communication Network) и поддержка протоколов Modbus TCP/IP, OPC UA, что позволяет напрямую коммуницировать с ПО Bently Nevada System 1 и上位ными системами без дополнительных модулей. BENTLY NEVADA 3500/32-05-GCN монтируется в стандартную раму системы 3500, коммуницирует с другими модулями через внутреннюю высокоскоростную шину и оснащается индикаторами статуса для локального контроля. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, нефтегазовых комплексах и других критических объектах, где требуется интеграция защиты с автоматизированными системами управления.
Технические параметры
- Тип устройства: Модуль защиты с расширенной коммуникацией системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Обработка сигналов от сенсорных модулей (вибрация, положение вала, скорость, температура)
- Генерация сигналов оповещения (WARN) и аварийных команд (TRIP)
- Настройка гибкой логики защиты (логические операции, задержки, блокировки)
- Двусторонняя коммуникация с上位ными системами и ПО System 1
- Логирование событий защиты, аварий и конфигурационных изменений
- Локальная и удаленная конфигурация, диагностика через коммуникационные интерфейсы
- Поддержка резервной коммуникации для повышения надежности
- Дискретные входы/выходы:
- Дискретные входы: 12 цифровых входов (24 В ПС, сухих контактов) – 8 для внешних сигналов, 4 для блокировки защиты
- Дискретные выходы: 20 цифровых выходов (NO/NC, контактная мощность 3 А/250 В АС) – 10 для оповещений, 10 для аварийных команд
- Параметры защиты:
- Типы порогов: фиксированные, адаптивные, зависимые от режима работы
- Диапазон задержек: 0–30 секунд (индивидуальная настройка для каждого порога)
- Логические функции: “И”, “ИЛИ”, “-НЕ”, “И-НЕ”, “ИЛИ-НЕ”, “XOR”
- Поддержка ручной и автоматической блокировки защиты (bypass) с логированием
- Коммуникационные интерфейсы:
- Внутренняя связь: шина системы 3500 (скорость передачи до 1 Гбит/с)
- Внешние интерфейсы:
- Ethernet (RJ45): 2 порта (10/100/1000 Мбит/с) – для Modbus TCP/IP, OPC UA, GCN
- RS-485: 1 порт – для Modbus RTU (резервный канал)
- Поддерживаемые протоколы: GCN, Modbus TCP/IP, Modbus RTU, OPC UA Server, DNP3.0
- Индикаторы и сигнализация:
- LED-индикаторы: питание (зеленый), готовность (зеленый), оповещение (желтый), авария (красный), коммуникация (зеленый), ошибка (красный)
- Дискретные сигналы состояния: 4 выхода (NO/NC) – готовность, оповещение, авария, ошибка коммуникации
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от системы 3500)
- Потребляемый ток: ≤ 300 мА (в режиме обычной работы)
- Защита от электромагнитных помех (ЭМП): класс EMS 5
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Операционные характеристики:
- Операционные температуры: 0 °C до +65 °C
- Относительная влажность: 5–95% (без конденсации)
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 200 000 часов
- Сертификации: ГОСТ Р, CE, UL, SIL 3 (по функциональной безопасности), IEC 61508, ATEX (зона 2/22), IEC 61850 (для электроэнергетики)
Преимущества и особенности
- Расширенная коммуникация на уровне модуля: Интеграция Ethernet и RS-485 интерфейсов с поддержкой ключевых индустриальных протоколов позволяет BENTLY NEVADA 3500/32-05-GCN напрямую коммуницировать с上位ными системами (DCS, SCADA) и ПО System 1, исключая необходимость дополнительных коммуникационных модулей.
- Высокая безопасность и сертификация SIL 3: Соответствие требованиям SIL 3 делает модуль подходящим для защиты наиболее критического оборудования, где допустима минимальная вероятность нештатной работы защиты.
- Гибкая и сложная логика защиты: Поддержка расширенных логических функций (в том числе XOR) и адаптивных порогов позволяет настраивать сценарии защиты под специфику любого промышленного агрегата (турбина, компрессор, насос).
- Детальное логирование и трассируемость: Логирование всех событий (аварии, оповещения, блокировки, изменения конфигурации) с временем и параметрами обеспечивает полную трассируемость процессов защиты, что важно для анализа инцидентов и соответствия стандартам.
- Резервная коммуникация: Два Ethernet порта поддерживают резервный режим передачи данных, гарантируя непрерывность связи с上位ными системами даже при отказе одного канала.
- Полная интеграция с системой 3500: Идеальная совместимость с сенсорными модулями 3500/15, центральным процессором 3500/20 и модулями питания 3500/25 обеспечивает единое управление и простоту масштабирования системы.
- Удобная конфигурация и диагностика: Удаленная конфигурация через ПО System 1 и прямую коммуникацию позволяет инженерам настраивать модуль и диагностировать проблемы без посещения объекта, снижая эксплуатационные затраты.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/32-05-GCN используется для защиты главных турбин и генераторов. Модуль обрабатывает сигналы о вибрации, несоосности вала и температуре подшипников, генерирует аварийную команду на остановку при превышении критических порогов и передает данные через протокол IEC 61850 в DCS Siemens SPPA-T3000. Резервная коммуникация через два Ethernet порта гарантирует непрерывность связи даже в случае сбоя сети.
- Крупная ТЭЦ (2,5 ГВт): В тепловой электростанции в Красноярском крае BENTLY NEVADA 3500/32-05-GCN интегрирован в систему защиты 5 котлотурбинных агрегатов. Модуль использует протокол OPC UA для передачи данных о состоянии защиты (оповещения, аварии, блокировки) в SCADA-систему GE iFIX, позволяя операторам контролировать все процессы в реальном времени. Гибкая логика защиты настроена на разные режимы работы (запуск, нагрузка, остановка) с индивидуальными порогами.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири BENTLY NEVADA 3500/32-05-GCN защищает 12 тяжелых компрессоров. Модуль коммуницирует с PLC Allen-Bradley ControlLogix через протокол Modbus TCP/IP, передавая логи аварий и принимая команды на блокировку защиты (при техническом обслуживании). Детальное логирование позволяет инженерам анализировать причины аномалий и оптимизировать параметры защиты.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/32-05-GCN используется для защиты вентиляторов и насосов плавильных печей. Модуль обрабатывает сигналы о кавитации, вибрации и перегреве, генерирует оповещения через протокол Modbus RTU и аварийные команды на остановку через дискретные выходы. Удаленная конфигурация через ПО System 1 позволяет быстро корректировать пороги без остановки производства.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/32-05-GCN | Конкурентский продукт (Honeywell Safety Manager) | Преимущество BENTLY NEVADA 3500/32-05-GCN |
|---|---|---|---|
| Коммуникационные возможности | Интеграция Ethernet/RS-485, поддержка GCN, Modbus, OPC UA, IEC 61850 | Требует дополнительного коммуникационного модуля | Встроенные интерфейсы, прямой обмен данными без адаптеров |
| Сертификация SIL | SIL 3 | SIL 3 | Полная совместимость с системой 3500, без сложной интеграции |
| Логика защиты | Расширенные логические функции, адаптивные пороги, задержки до 30 с | Ограниченные адаптивные возможности | Гибкость настройки под специфику любого агрегата |
| Количество выходов | 20 дискретных выходов (10 WARN/10 TRIP) | 16 дискретных выходов | Больше выходов для подключения устройств защиты и сигнализации |
| Логирование | Детальное логирование всех событий (встроенная память) | Требует внешнего сервера для хранения логов | Удобный анализ инцидентов без дополнительного оборудования |
| Интеграция с ПО | Прямая связь с Bently Nevada System 1 | Требует адаптеров для связи с сторонним ПО | Простота конфигурации и диагностики через специализированное ПО |
| MTBF | ≥ 200 000 часов | ≥ 150 000 часов | Более высокая надежность и длительный срок службы |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемые коммуникационные протоколы: BENTLY NEVADA 3500/32-05-GCN поддерживает все ключевые индустриальные протоколы (Modbus, OPC UA, IEC 61850), поэтому проверьте совместимость с вашей上位ной системой (DCS, SCADA, PLC).
- Оцените сложность логики защиты: если нужно настроить адаптивные пороги, расширенные логические операции или режимы работы, модуль является оптимальным выбором благодаря SIL 3 и гибкой конфигурации.
- Рассчитайте количество входов/выходов: 12 входов и 20 выходов позволяют защитить до 10 агрегатов – учтите количество контролируемых параметров и требуемых команд.
- Проверьте требования к сертификации: для защиты наиболее критического оборудования (турбины, генераторы) SIL 3 делает BENTLY NEVADA 3500/32-05-GCN предпочтительным решением.
- Купайте через официальных дилеров BENTLY NEVADA – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, обучение).
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/32-05-GCN должен выполнять квалифицированный персонал с опытом работы с системами защиты промышленного оборудования и знанием индустриальных протоколов.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- При подключении коммуникационных кабелей используйте экранированные линии, соблюдайте правила заземления и максимальные длины кабелей (до 100 м для Ethernet, до 1200 м для RS-485) – это снижает влияние электромагнитных помех.
- Во время эксплуатации регулярно обновляйте прошивку модуля через официальный портал BENTLY NEVADA, скачивайте логи событий и тестируйте логику защиты (в режиме блокировки) для подтверждения правильности работы.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – обеспечивайте защиту рамы от внешних воздействий, особенно в суровых промышленных условиях.
