Описание

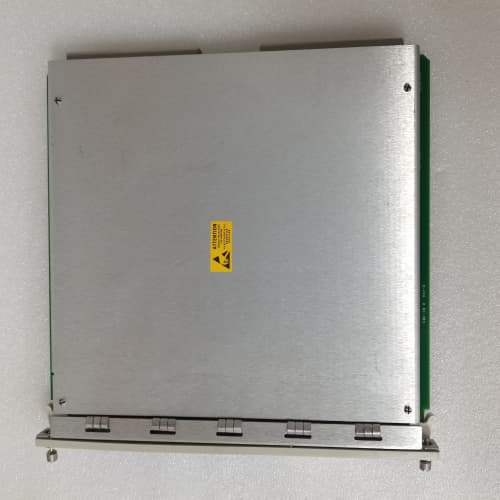

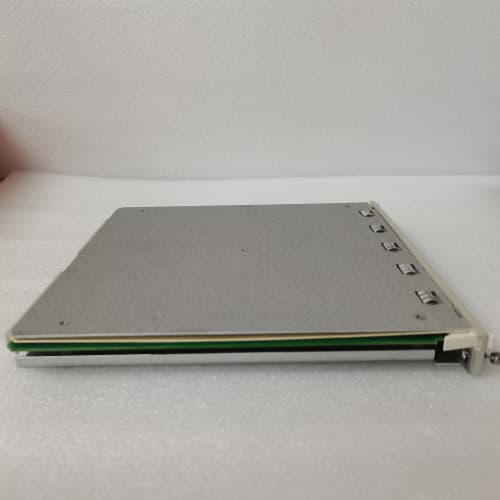

BENTLY NEVADA 3500/33-05-GCN – Модуль защиты триггера с расширенной коммуникацией для системы мониторинга 3500
BENTLY NEVADA 3500/33-05-GCN – это специализированный модуль защиты триггера (аварийной остановки) с интегрированной коммуникацией от компании BENTLY NEVADA, разработанный для критического промышленного оборудования (турбин, генераторов, компрессоров, газовых турбин) в составе системы мониторинга Bently Nevada 3500. Устройство BENTLY NEVADA 3500/33-05-GCN обеспечивает высокоскоростную реакцию на критические аномалии (превышение вибрации, несоосность вала, потеря вакуума) и генерацию надежных аварийных команд (TRIP), а также двусторонний обмен данными с上位ными системами (DCS, SCADA) через стандартные индустриальные протоколы. Это делает его ключевым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где безопасность эксплуатации и предотвращение катастрофических поломок являются первостепенными задачами. Особенно ценным преимуществом BENTLY NEVADA 3500/33-05-GCN является его сертификация SIL 3, минимальная задержка реакции и полная совместимость с компонентами системы 3500, обеспечивая максимальную надежность в суровых промышленных условиях.
Описание продукта
BENTLY NEVADA 3500/33-05-GCN представляет собой модуль защиты триггера с встроенной коммуникацией для системы мониторинга Bently Nevada 3500, предназначенный для реализации критической логики аварийной остановки и интеграции с автоматизированными системами управления. Компонент BENTLY NEVADA 3500/33-05-GCN обрабатывает сигналы от сенсорных модулей (3500/15) и центрального процессора (3500/20), сравнивает их с критическими порогами и генерирует синхронные аварийные команды для остановки агрегата, предотвращая дальнейшее повреждение. Одной из ключевых особенностей BENTLY NEVADA 3500/33-05-GCN является интеграция интерфейса GCN (Global Communication Network) и поддержка протоколов Modbus TCP/IP, OPC UA, IEC 61850, что позволяет напрямую передавать логи аварий, статус защиты и конфигурацию в ПО Bently Nevada System 1 и上位ные системы без дополнительных коммуникационных модулей. BENTLY NEVADA 3500/33-05-GCN монтируется в стандартную раму системы 3500, коммуницирует с другими модулями через внутреннюю высокоскоростную шину и оснащается двойной индикацией статуса (локальная LED-индикация и сигналы для上位ных систем) для полного контроля. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, газоперерабатывающих заводах и других критических объектах, где требуется абсолютная надежность аварийной защиты.
Технические параметры
- Тип устройства: Модуль защиты триггера с расширенной коммуникацией системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Обработка критических сигналов от сенсорных модулей (вибрация, положение вала, скорость, вакуум, температура)
- Генерация синхронных аварийных команд (TRIP) с минимальной задержкой
- Поддержка двойной логики защиты (первый и второй канал триггера) для повышения надежности
- Двусторонняя коммуникация с上位ными системами и ПО Bently Nevada System 1
- Логирование всех аварийных событий, включая время возникновения, параметры и команду
- Локальная и удаленная конфигурация, диагностика и тестирование защиты
- Поддержка режима тестирования (Test Mode) без остановки оборудования
- Дискретные входы/выходы:
- Дискретные входы: 16 цифровых входов (24 В ПС, сухих контактов) – 12 для сигналов от сенсоров, 4 для блокировки защиты (Bypass)
- Дискретные выходы: 16 аварийных выходов (NO/NC, контактная мощность 5 А/250 В АС) – синхронные, с двойной контактной группой для повышенной надежности
- Параметры защиты:
- Типы порогов: критические (фиксированные), адаптивные (в зависимости от нагрузки), программные
- Минимальная задержка реакции: ≤ 1 мс (для сигналов критической важности)
- Диапазон задержек: 0–10 секунд (индивидуальная настройка для каждого канала)
- Логические функции: “И”, “ИЛИ”, “1 из 2”, “2 из 2” (для двойной защиты)
- Коммуникационные интерфейсы:
- Внутренняя связь: шина системы 3500 (скорость передачи до 1 Гбит/с)
- Внешние интерфейсы:
- Ethernet (RJ45): 2 порта (10/100/1000 Мбит/с) – резервный режим, для GCN, Modbus TCP/IP, OPC UA, IEC 61850
- RS-485: 1 порт – для Modbus RTU (резервный канал коммуникации)
- Поддерживаемые протоколы: GCN, Modbus TCP/IP, Modbus RTU, OPC UA Server, DNP3.0, IEC 61850 (MMS, GOOSE)
- Индикаторы и сигнализация:
- LED-индикаторы: питание (зеленый), готовность (зеленый), авария (красный), блокировка (оранжевый), коммуникация (зеленый), ошибка (красный)
- Дискретные сигналы состояния: 6 выходов (NO/NC) – готовность, авария, блокировка, ошибка, тест, коммуникация
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от системы 3500)
- Потребляемый ток: ≤ 350 мА (в режиме обычной работы)
- Защита от электромагнитных помех (ЭМП): класс EMS 5
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Операционные характеристики:
- Операционные температуры: -10 °C до +70 °C
- Относительная влажность: 5–95% (без конденсации)
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 250 000 часов
- Сертификации: ГОСТ Р, CE, UL, SIL 3 (по функциональной безопасности, IEC 61508), ATEX (зона 2/22), IEC 61850, ISO 9001
Преимущества и особенности
- Сертификация SIL 3 и максимальная надежность: Соответствие требованиям SIL 3 (наивысший класс безопасности для систем защиты) делает BENTLY NEVADA 3500/33-05-GCN подходящим для защиты наиболее критического оборудования, где допустима минимальная вероятность неработы защиты.
- Минимальная задержка реакции (≤ 1 мс): Высокоскоростная обработка сигналов и генерация аварийных команд позволяет остановить агрегат мгновенно при возникновении критических аномалий, предотвращая катастрофические поломки.
- Расширенная коммуникация и интеграция: Встроенные Ethernet/RS-485 интерфейсы с поддержкой IEC 61850, OPC UA и Modbus позволяют напрямую коммуницировать с上位ными системами (DCS, SCADA) и ПО System 1, исключая необходимость дополнительных модулей и упрощая интеграцию.
- Двойная логика защиты и синхронные выходы: Поддержка режима “2 из 2” и синхронные аварийные выходы с высокой контактной мощностью (5 А) обеспечивают надежность команды остановки, даже в случае неисправности одного канала.
- Детальное логирование и трассируемость: Логирование всех аварийных событий (время, параметры, команда, статус блокировки) с сохранением в встроенной памяти позволяет полностью восстановить картину инцидента и соответствовать требованиям регуляторов.
- Удобное тестирование и диагностика: Режим тестирования без остановки оборудования и удаленная диагностика через коммуникационные интерфейсы позволяют проверять работоспособность защиты без влияния на производственный процесс.
- Полная интеграция с системой 3500: Идеальная совместимость с сенсорными модулями 3500/15, центральным процессором 3500/20 и модулями питания 3500/25 обеспечивает единое управление, простоту масштабирования и снижение эксплуатационных затрат.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/33-05-GCN используется для защиты главных турбин и генераторов. Модуль обрабатывает сигналы о критической вибрации подшипников, несоосности вала и потеря вакуума, генерирует синхронную команду на остановку агрегата за 1 мс и передает данные через протокол IEC 61850 в DCS Siemens SPPA-T3000. Резервная коммуникация через два Ethernet порта гарантирует непрерывность связи с-Control центром.
- Крупная ТЭЦ (3,0 ГВт): В тепловой электростанции в Красноярском крае BENTLY NEVADA 3500/33-05-GCN интегрирован в систему защиты 6 котлотурбинных агрегатов. Модуль использует протокол OPC UA для передачи логов аварий и статуса защиты в SCADA-систему GE iFIX, позволяя операторам контролировать состояние защиты в реальном времени. Режим тестирования используется ежемесячно для проверки работоспособности без остановки агрегатов.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири BENTLY NEVADA 3500/33-05-GCN защищает 15 газовых турбин. Модуль обрабатывает сигналы о превышении температуры газового тракта и критической вибрации, генерирует команду на остановку через синхронные выходы и коммуницирует с PLC Allen-Bradley ControlLogix через протокол Modbus TCP/IP. Детальное логирование помогает инженерам анализировать причины аномалий и оптимизировать эксплуатацию.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/33-05-GCN используется для защиты крупных вентиляторов и насосов плавильных печей. Модуль обрабатывает сигналы о кавитации в насосах и критической вибрации вентиляторов, генерирует аварийную команду на остановку и передает данные через протокол DNP3.0 в SCADA-систему Wonderware. Удаленная диагностика позволяет быстро устранять неисправности без посещения опасных зон.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/33-05-GCN | Конкурентский продукт (Siemens S7-400F/FH Safety CPU) | Преимущество BENTLY NEVADA 3500/33-05-GCN |
|---|---|---|---|
| Сертификация SIL | SIL 3 (IEC 61508) | SIL 3 (IEC 61508) | Интеграция с системой 3500, без необходимости дополнительных сенсоров и адаптеров |
| Задержка реакции | ≤ 1 мс | ≤ 10 мс | Мгновенная реакция на критические аномалии, предотвращение катастрофических поломок |
| Коммуникационные возможности | Встроенные Ethernet/RS-485, поддержка IEC 61850, OPC UA, GCN | Требует дополнительного коммуникационного модуля для IEC 61850 | Прямая интеграция с上位ными системами, снижение стоимости проекта |
| Количество аварийных выходов | 16 выходов (5 А/250 В АС), синхронные | 8 выходов (2 А/250 В АС) | Больше выходов для подключения различных устройств остановки, повышенная контактная мощность |
| Логирование | Детальное логирование в встроенной памяти | Требует внешнего хранилища для логов | Удобный анализ инцидентов без дополнительного оборудования |
| Тестирование | Режим тестирования без остановки оборудования | Требует остановки для полного тестирования | Проверка работоспособности без влияния на производство |
| MTBF | ≥ 250 000 часов | ≥ 180 000 часов | Более высокая надежность и длительный срок службы в суровых условиях |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требования к классу безопасности: BENTLY NEVADA 3500/33-05-GCN с сертификацией SIL 3 является оптимальным выбором для защиты критического оборудования (турбины, генераторы, газовые турбины), где допустима минимальная вероятность неработы защиты.
- Проверьте требуемые коммуникационные протоколы: модуль поддерживает IEC 61850 (для электроэнергетики), OPC UA и Modbus – убедитесь в совместимости с вашей上位ной системой (DCS, SCADA, PLC).
- Рассчитайте количество входов/выходов: 16 входов и 16 аварийных выходов позволяют защитить до 8 агрегатов с двойной логикой – учтите количество контролируемых критических параметров.
- Оцените требования к задержке реакции: если требуется мгновенная остановка (≤ 1 мс) при критических аномалиях, BENTLY NEVADA 3500/33-05-GCN полностью соответствует этим требованиям.
- Купайте через официальных дилеров BENTLY NEVADA – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, обучение, обслуживание).
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/33-05-GCN должен выполнять квалифицированный персонал с сертификацией по работе с системами безопасности SIL 3 и знанием индустриальных протоколов.
- Перед монтажом полностью отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- При подключении аварийных выходов используйте только сертифицированные кабели с достаточным сечением (не менее 2,5 мм²) и соблюдайте правила изоляции – неисправность соединений может привести к неработе защиты.
- Во время эксплуатации регулярно обновляйте прошивку модуля через официальный портал BENTLY NEVADA, скачивайте логи событий и выполняйте периодическое тестирование (ежемесячно) в режиме Test Mode для подтверждения работоспособности.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – обеспечивайте защиту рамы от внешних воздействий (пыль, влага, вибрация) и соблюдайте режимы эксплуатации (-10 °C до +70 °C).
