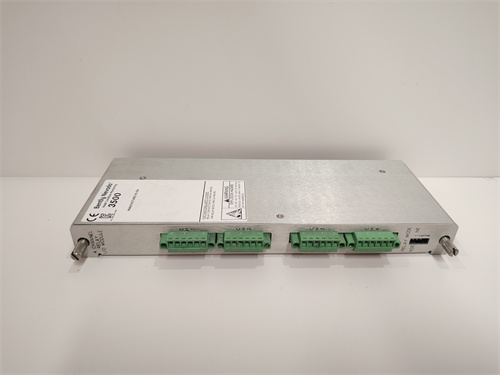

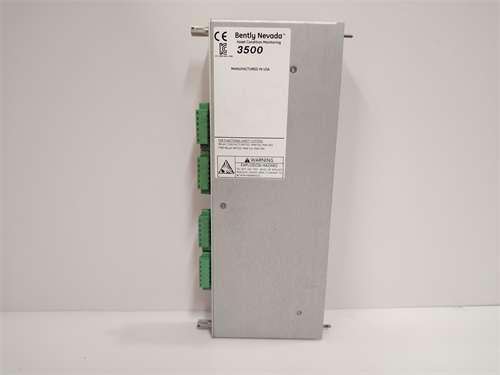

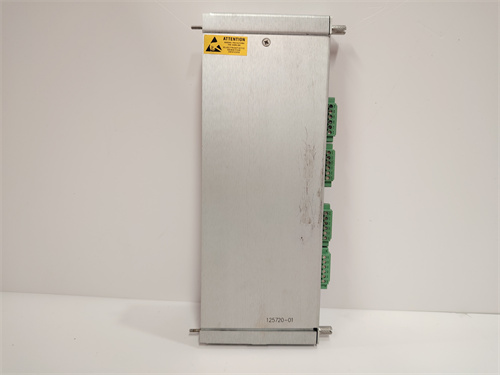

BENTLY NEVADA 3500/34-01-00 125696-01

Описание

Общая характеристика продукта BENTLY NEVADA 3500/34-01-00 125696-01

Технические параметры BENTLY NEVADA 3500/34-01-00 125696-01

• Общие параметры модуля:
  • Тип устройства: Промышленный интерфейсный модуль для системы Bently Nevada 3500;
  • Совместимые системы: Bently Nevada 3500 (модули 3500/40, 3500/42, 3500/22), DCS (ABB Symphony Plus, Siemens PCS 7), SCADA, датчики BENTLY NEVADA 3300 XL (вибрация), 3300 XL Proximitor (позиция), 3300 XL Thermocouple (температура);
  • Основные функции: Передача аналоговых/цифровых сигналов мониторинга, диагностика состояния шкафа 3500, управление конфигурацией через интерфейс;
  • Поддерживаемые протоколы: Bently Nevada GCN (Global Communication Network), Modbus RTU, RS-232/485 — для интеграции с разными системами.
• Параметры коммуникации:
  • Интерфейсы: 1 порт GCN (для связи с шкафом 3500), 1 порт RS-485 (Modbus RTU), 1 порт RS-232 (для локальной конфигурации);
  • Скорость передачи данных: 9600–115200 бит/с (по RS-485/232), 1 Мбит/с (по GCN) — минимальная задержка для критических сигналов;
  • Максимальное количество подключенных модулей 3500: До 16 модулей мониторинга (в рамках одной GCN-сети);
  • Латенция передачи: <5 мс — мгновенная реакция на изменение параметров оборудования.
• Параметры надежности и защиты:
  • Защитные функции:
    • Защитение от короткого замыкания на портах (автоматическая блокировка канала);
    • Защитение от электростатического разряда (ESD) ±15 кВ (воздушный) / ±8 кВ (контактный);
    • Защитение от электромагнитных помех (EMC класс EN 61000-6-2/4, класс 3);
    • Проверка целостности данных (автоматическое обнаружение искажений сигнала);
  • Класс надежности (MTBF): > 5 000 000 часов (по данным производителя, при 40 °C);
  • Индикация: Светодиодная индикация (зеленый — нормальная работа, желтый — предупреждение, красный — ошибка GCN/порт).
• Электрические и эксплуатационные параметры:
  • Питание: DC 24 В ±10% (поддерживает резервированное питание для отказоустойчивости);
  • Потребляемая мощность: 4 Вт (при полной нагрузке);
  • Температурный диапазон работы: -20 °C до +65 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы Bently Nevada 3500.
• Конструктивные параметры:
  • Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием;
  • Размеры: 160 мм (ширина) × 100 мм (высота) × 210 мм (глубина) — соответствует стандартам шкафа 3500;
  • Тип монтажа: Крепление на внутренние рейки шкафа Bently Nevada 3500;
  • Разъемы: Терминалные блоки для GCN/RS-485, DB9 разъем для RS-232, клеммные блоки для питания.

Преимущества и особенности BENTLY NEVADA 3500/34-01-00 125696-01

1. Глубокая интеграция с системой Bently Nevada 3500: Поддержка протокола GCN и совместимость с модулями 3500/42 делают BENTLY NEVADA 3500/34-01-00 125696-01 идеальным для модернизации существующих установок — в турбинном зале электростанции он собирает данные от 8 модулей мониторинга 3500/42 (вибрация, позиция) и передаёт их в DCS без дополнительных адаптеров.
2. Точность и быстрота передачи данных: Латенция <5 мс и проверка целостности данных позволяют BENTLY NEVADA 3500/34-01-00 125696-01 мгновенно реагировать на аварийные ситуации — в компрессорной станции при резком увеличении вибрации (>0.2 мм/с) модуль передает сигнал в ESD-систему за 3 мс, предотвращая разрушение компрессора.
3. Устойчивость к суровым условиям: Температурный диапазон -20 °C до +65 °C и класс EMC 3 позволяют BENTLY NEVADA 3500/34-01-00 125696-01 работать в северных нефтегазовых полях (зима -20 °C) или жарких котельных (лето +65 °C), не теряя функциональности. Защитение от ESD предотвращает повреждение при обслуживании персоналом в статически накопительных средах.
4. Удобство конфигурации и диагностики: Через ПО Bently System 1 можно дистанционно настраивать параметры BENTLY NEVADA 3500/34-01-00 125696-01 (скорость передачи, фильтрацию сигналов) и отслеживать состояние портов. Светодиодная индикация упрощает локальную диагностику — красный свет на GCN-порте сразу указывает на проблему с связью с шкафом 3500.

Примеры применения BENTLY NEVADA 3500/34-01-00 125696-01 в различных отраслях

• Энергетика (ТЭС, паровые турбины): В Теплоэлектростанции BENTLY NEVADA 3500/34-01-00 125696-01 подключен к шкафу Bently 3500 (с 6 модулями 3500/42) и DCS Siemens PCS 7. Он передаёт данные о вибрации роторов турбины (от датчиков 3300 XL) и температуре подшипников в DCS. При превышении температуры >120 °C модуль отправляет сигнал предупреждения, позволяя операторам снизить нагрузку на турбину.
• Нефтегаз (компрессорная станция): В станции сжатия газа BENTLY NEVADA 3500/34-01-00 125696-01 интегрирует сигналы от 10 датчиков позиции компрессоров (3300 XL Proximitor) с SCADA. Протокол GCN обеспечивает стабильную связь с шкафом 3500, а Modbus RTU передаёт данные в локальный контроллер. При отклонении позиции ротора >0.5 мм модуль мгновенно передает сигнал в операторскую панель.
• Металлургия (электрогенераторы): В заводе сталеплавки BENTLY NEVADA 3500/34-01-00 125696-01 подключен к шкафу 3500 и SCADA-системе. Он собирает данные о вибрации электрогенератора (от датчиков Bently) и передаёт их через RS-485. Устойчивость к пыли и вибрациям позволяет модулю работать без обслуживания в течение 18 месяцев, а проверка целостности данных предотвращает ложные сигналы от помех плавильных печей.
• Химическая промышленность (агрегаты с вращающимся частями): В реакторном комплексе BENTLY NEVADA 3500/34-01-00 125696-01 передаёт данные о вибрации смесительных агрегатов в DCS ABB Symphony Plus. Резервированное питание гарантирует работу при отказе основного источника, а низкая потребляемая мощность (4 Вт) снижает нагрузку на систему электроснабжения шкафа.

Сравнение BENTLY NEVADA 3500/34-01-00 125696-01 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании BENTLY NEVADA 3500/34-01-00 125696-01

Рекомендации по выбору

1. Совместимость с системами BENTLY NEVADA: Выбирайте BENTLY NEVADA 3500/34-01-00 125696-01 если ваша установка использует шкаф Bently Nevada 3500, датчики 3300 XL или модули 3500/42 — это гарантирует полную интеграцию через протокол GCN и доступ ко всем функциям мониторинга.
2. Критическое вращающееся оборудование: Для турбин, компрессоров или электрогенераторов, где требуется мгновенная передача сигналов (задержка <5 мс), BENTLY NEVADA 3500/34-01-00 125696-01 — оптимальный выбор, благодаря низкой латенции и проверке целостности данных.
3. Суровые эксплуатационные условия: Для объектов с температурой < -10 °C или > +60 °C (нефтегазовые поля, жаркие цеха) BENTLY NEVADA 3500/34-01-00 125696-01 с расширенным температурным диапазоном — предпочтительнее аналогов с узким диапазоном.

Меры предостережения

1. Правильная настройка протоколов: Через ПО Bently System 1 настройте скорость передачи для GCN-порта (1 Мбит/с) и RS-485 (9600–115200 бит/с) — не используйте несовместимые скорости для подключенных устройств, это приведет к потере данных.
2. Защита коммуникационных кабелей: Используйте экранированные кабели для GCN и RS-485, располагайте их на расстоянии >3 м от силовых линий (10 кВ/380 В) и электродвигателей — это снизит электромагнитные помехи и стабильность передачи.
3. Регулярная диагностика: Раз в месяц проверяйте состояние модуля через System 1 — контролируйте индикацию портов, уровень сигнала GCN и наличие ошибок. При красном свете на GCN-порте проверьте кабель и коннекторы шкафа 3
