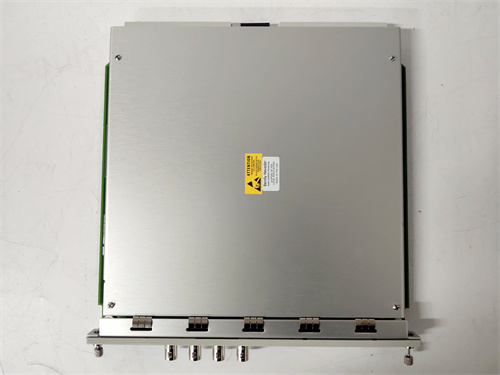

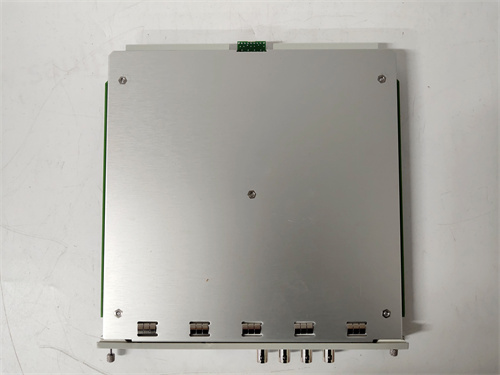

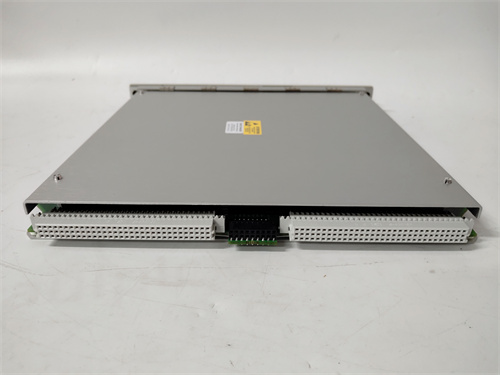

BENTLY NEVADA 3500/40-01-00 – Модуль интерфейса аналоговых сигналов для системы мониторинга 3500
BENTLY NEVADA 3500/40-01-00 – это специализированный модуль интерфейса аналоговых сигналов от компании BENTLY NEVADA, разработанный для интеграции аналоговых датчиков (температуры, давления, уровня, расхода) в систему мониторинга Bently Nevada 3500. Устройство BENTLY NEVADA 3500/40-01-00 обеспечивает высокоточное измерение и передачу аналоговых сигналов (0–20 мА, 4–20 мА, ±10 В) между внешними датчиками и центральным процессором системы 3500, а также интеграцию этих данных в логику мониторинга, защиты и отчетности. Это делает его ключевым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где требуется комплексный контроль параметров критического оборудования (турбин, компрессоров, насосов, теплообменников). Особенно ценным преимуществом BENTLY NEVADA 3500/40-01-00 является его высокая точность измерения, защита от помех и полная совместимость с компонентами системы 3500, обеспечивая надежность в суровых промышленных условиях.
Описание продукта
BENTLY NEVADA 3500/40-01-00 представляет собой модуль интерфейса аналоговых сигналов для системы мониторинга Bently Nevada 3500, предназначенный для подключения аналоговых датчиков и передачи их сигналов в центральный процессор (3500/20) для обработки и анализа. Компонент BENTLY NEVADA 3500/40-01-00 поддерживает различные типы аналоговых сигналов, что позволяет интегрировать датчики температуры (PT100, thermocouple), давления, уровня и расхода, используемые в промышленных процессах. Одной из ключевых особенностей BENTLY NEVADA 3500/40-01-00 является встроенная калибровка, фильтрация помех и защита от коротких замыканий, что гарантирует высокую точность измерений и стабильную работу даже в условиях сильных электромагнитных помех. BENTLY NEVADA 3500/40-01-00 монтируется в стандартную раму системы 3500, коммуницирует с другими модулями через внутреннюю высокоскоростную шину и оснащается LED-индикаторами статуса каждого канала для локального контроля. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, нефтегазовых комплексах и других объектах, где требуется точный контроль аналоговых параметров критического оборудования.
Технические параметры
- Тип устройства: Модуль интерфейса аналоговых сигналов системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Прием и обработка аналоговых сигналов от внешних датчиков (температуры, давления, уровня, расхода)
- Высокоточное преобразование аналоговых сигналов в цифровые для передачи в CPU 3500/20
- Поддержка различных типов аналоговых сигналов (токовые, напряжностные, резистивные)
- Встроенная калибровка, фильтрация помех и защита от коротких замыканий
- Локальная индикация статуса каждого канала (LED-индикаторы)
- Логирование измеренных значений и событий аномалий (через CPU 3500/20)
- Поддержка локальной и удаленной конфигурации через ПО Bently Nevada System 1
- Аналоговые входы:
- Количество: 8 независимых каналов (настраиваемые для каждого типа сигнала)
- Типы сигналов:
- Токовые: 0–20 мА, 4–20 мА (полярные и неполярные)
- Напряжностные: ±1 В, ±5 В, ±10 В, 0–5 В, 0–10 В
- Резистивные: PT100, PT1000 (2-, 3-, 4-х проводное подключение)
- Термопары: J, K, T, E, R, S, B (с автоматической компенсацией холодного спая)
- Точность измерения: ±0,1% от полного диапазона (при 25 °C)
- Разрешение: 16 бит
- Фильтрация помех: настраиваемый фильтр (0,1–100 Гц)
- Защита: от короткого замыкания (толерантность до 30 В ПС), от переvoltaжа (до 40 В)
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от системы 3500)
- Потребляемый ток: ≤ 250 мА (в режиме обычной работы)
- Защита от электромагнитных помех (ЭМП): класс EMS 4
- Изоляция: между каналами и шиной питания – 2500 В АС (1 мин)
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Операционные характеристики:
- Операционные температуры: 0 °C до +60 °C
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 2000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 200 000 часов
- Сертификации: ГОСТ Р, CE, UL, IEC 61010-1, IEC 61000 (ЭМП), ATEX (зона 2/22)
Преимущества и особенности
- Высокая точность и универсальность: Поддержка различных типов аналоговых сигналов (ток, напряжение, резисторы, термопары) и точность измерения ±0,1% делают BENTLY NEVADA 3500/40-01-00 подходящим для интеграции любых аналоговых датчиков, используемых в промышленных процессах.
- Встроенная защита и стабильность: Защита от коротких замыканий, переvoltaжа и электромагнитных помех (EMS 4) гарантирует стабильную работу в суровых промышленных условиях, предотвращая повреждение модуля и искажение сигналов.
- Простота конфигурации и калибровки: Удаленная конфигурация через ПО Bently Nevada System 1 и встроенная автоматическая калибровка упрощают настройку модуля и обслуживание, снижая трудозатраты.
- Локальная индикация и диагностика: LED-индикаторы статуса каждого канала (норма, аномалия, нет сигнала) позволяют операторам быстро выявлять проблемы с датчиками или подключением, ускоряя диагностику.
- Полная интеграция с системой 3500: Идеальная совместимость с центральным процессором 3500/20, модулями защиты 3500/32 и коммуникации 3500/22 обеспечивает единое управление и передачу аналоговых данных в上位ные системы (DCS, SCADA).
- Гибкость в подключении: 8 независимых каналов с настраиваемым типом сигнала позволяют подключать различные датчики к одному модулю, экономя пространство в раме 3500.
- Детальное логирование и отчетность: Измеренные аналоговые значения и события аномалий логируются через CPU 3500/20, обеспечивая трассируемость параметров и удобство анализа тенденций работы оборудования.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/40-01-00 используется для подключения датчиков температуры подшипников главных турбин (термопары типа K) и датчиков давления масляной системы (4–20 мА). Модуль передает точные измерения в CPU 3500/20, где данные обрабатываются – при превышении температуры подшипников выше 120 °C генерируется сигнал оповещения, а при достижении 140 °C – аварийная команда на остановку турбины.
- Крупная ТЭЦ (2,5 ГВт): В тепловой электростанции в Красноярской области BENTLY NEVADA 3500/40-01-00 интегрирован в систему мониторинга 5 котлотурбинных агрегатов. Модуль подключает датчики уровня воды в котлах (0–10 В) и датчики расхода пара (4–20 мА), передавая данные в SCADA-систему GE iFIX через модуль коммуникации 3500/22. Операторы могут контролировать параметры в реальном времени и регулировать работу агрегатов для оптимизации энергетического баланса.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири BENTLY NEVADA 3500/40-01-00 используется для подключения датчиков давления на трубопроводах (4–20 мА) и датчиков температуры газового тракта (PT100). Модуль передает данные в модуль защиты 3500/32-05-GCN – при превышении критического давления генерируется команда на закрытие клапанов и остановку сегмента трубопровода, предотвращая разрыв.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/40-01-00 подключает датчики температуры расплава в плавильных печей (термопары типа S) и датчики уровня расплава (0–20 мА). Модуль обеспечивает точное измерение температуры с разрешением 0,1 °C, что критично для поддержания технологического процесса и качества стали. Логирование данных позволяет инженерам анализировать тенденции и оптимизировать нагрев печей.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/40-01-00 | Конкурентский продукт (Siemens SM 331 AI 8x13bit) | Преимущество BENTLY NEVADA 3500/40-01-00 |
|---|---|---|---|
| Интеграция с системой 3500 | Полная совместимость с CPU 3500/20, модулями защиты и коммуникации | Требует дополнительных адаптеров для подключения к системе 3500 | Прямая интеграция, без сложной настройки и дополнительного оборудования |
| Типы поддерживаемых сигналов | Ток, напряжение, резисторы (PT100/1000), термопары (J/K/T/E/R/S/B) | Ток, напряжение (термопары/резисторы требуют дополнительных модулей) | Универсальность – подключение всех типов аналоговых датчиков без расширений |
| Точность измерения | ±0,1% от полного диапазона | ±0,3% от полного диапазона | Высокая точность, критическая для контроля параметров критического оборудования |
| Защита сигналов | Встроенная защита от коротких замыканий, переvoltaжа, ЭМП EMS 4 | Базовая защита (требует внешних фильтров) | Стабильная работа в суровых промышленных условиях без дополнительных средств |
| Конфигурация | Легкая настройка через ПО Bently Nevada System 1 (графический интерфейс) | Требует программирования в STEP 7 | Простота конфигурации для персонала, работающего с системой 3500 |
| Локальная индикация | LED-индикаторы для каждого канала (статус, аномалия) | Отсутствие локальной индикации | Удобный локальный контроль, ускорение диагностики проблем с датчиками |
| MTBF | ≥ 200 000 часов | ≥ 150 000 часов | Более высокая надежность и длительный срок службы в промышленных условиях |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип и количество аналоговых датчиков: BENTLY NEVADA 3500/40-01-00 с 8 настраиваемыми каналами подходит для подключения различных датчиков (ток, напряжение, термопары, PT100) – рассчитайте количество требуемых каналов и тип сигналов.
- Оцените требования к точности: если требуется высокая точность измерений (±0,1%) для критических параметров (температура, давление), модуль является оптимальным выбором.
- Проверьте условия эксплуатации: в условиях сильных электромагнитных помех или нестабильного электроснабжения встроенная защита EMS 4 гарантирует стабильность работы.
- Убедитесь в совместимости с версией системы 3500: модуль работает с CPU 3500/20 версии 4.0 и выше – проверьте версию вашей системы перед покупкой.
- Купайте через официальных дилеров BENTLY NEVADA – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, калибровка, обслуживание).
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/40-01-00 должен выполнять квалифицированный персонал с опытом работы с аналоговыми сигналами и промышленными системами мониторинга.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- При подключении датчиков соблюдайте правильность проводки (особенно для термопар и 3/4-х проводных PT100) и не превышайте допустимые параметры сигналов (ток, напряжение) – искажение проводки может привести к ошибкам измерений.
- Используйте экранированные кабели для подключения аналоговых датчиков, особенно на большие расстояния – это снижает влияние электромагнитных помех и повышает точность измерений.
- Во время эксплуатации регулярно выполняйте калибровку модуля (рекомендуется раз в год) через ПО Bently Nevada System 1, контролируйте логи событий и проверяйте состояние LED-индикаторов для своевременного выявления проблем.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – обеспечивайте защиту рамы от внешних воздействий.
- 3500/40-01-00
