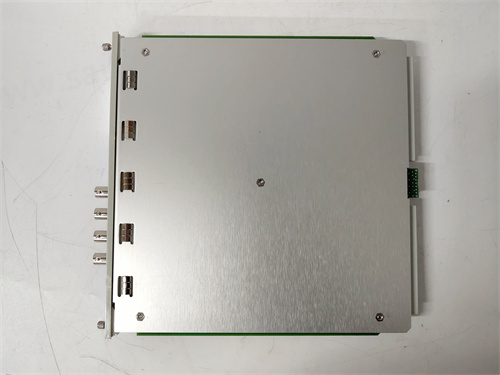

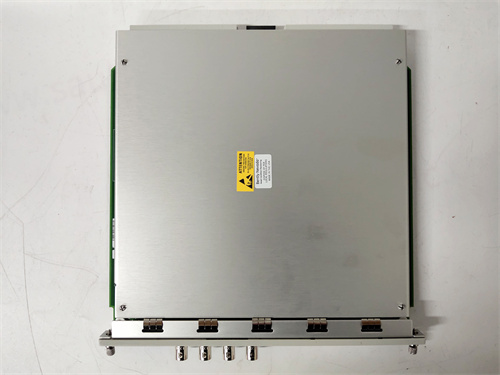

BENTLY NEVADA 3500/40-09-GCN – Модуль интерфейса аналоговых сигналов с расширенной коммуникацией для системы мониторинга 3500
BENTLY NEVADA 3500/40-09-GCN – это высокотехнологичный модуль интерфейса аналоговых сигналов с интегрированной коммуникацией от компании BENTLY NEVADA, разработанный для интеграции аналоговых датчиков (температуры, давления, уровня, расхода) в систему мониторинга Bently Nevada 3500 с возможностью прямого обмена данными с上位ными системами. Устройство BENTLY NEVADA 3500/40-09-GCN сочетает в себе высокоточное измерение аналоговых сигналов с расширенными коммуникационными возможностями, обеспечивая передачу данных через ключевые индустриальные протоколы без необходимости дополнительных модулей. Это делает его ключевым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где требуется как точный контроль параметров критического оборудования (турбин, компрессоров, насосов), так и интеграция с единственным информационным пространством (DCS, SCADA). Особенно ценным преимуществом BENTLY NEVADA 3500/40-09-GCN является его сертификация SIL 2, поддержка протокола IEC 61850 и полная совместимость с компонентами системы 3500, обеспечивая максимальную надежность и гибкость в суровых промышленных условиях.
Описание продукта
BENTLY NEVADA 3500/40-09-GCN представляет собой модуль интерфейса аналоговых сигналов с встроенной коммуникацией для системы мониторинга Bently Nevada 3500, предназначенный для подключения аналоговых датчиков и двустороннего обмена данными с внешними автоматизированными системами. Компонент BENTLY NEVADA 3500/40-09-GCN поддерживает широкий спектр аналоговых сигналов (токовые, напряжностные, резистивные, термопары) и интегрирует интерфейс GCN (Global Communication Network) с поддержкой протоколов Modbus TCP/IP, OPC UA, IEC 61850. Это позволяет напрямую передавать измеренные значения, статус каналов и логи событий в ПО Bently Nevada System 1 и上位ные системы, а также получать команды на конфигурацию и калибровку удаленно. Одной из ключевых особенностей BENTLY NEVADA 3500/40-09-GCN является встроенная защита от помех, автоматическая калибровка и диагностика, что гарантирует стабильную работу и высокую точность измерений даже в условиях сильных электромагнитных помех. BENTLY NEVADA 3500/40-09-GCN монтируется в стандартную раму системы 3500, коммуницирует с другими модулями через внутреннюю высокоскоростную шину и оснащается LED-индикаторами статуса каждого канала и коммуникации для полного локального контроля. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, газоперерабатывающих заводах и других критических объектах, где требуется интеграция аналоговых данных с автоматизированными системами управления.
Технические параметры
- Тип устройства: Модуль интерфейса аналоговых сигналов с расширенной коммуникацией системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Прием и обработка аналоговых сигналов от внешних датчиков (температуры, давления, уровня, расхода)
- Высокоточное преобразование аналоговых сигналов в цифровые для передачи в CPU 3500/20 и上位ные системы
- Поддержка различных типов аналоговых сигналов (ток, напряжение, резисторы, термопары)
- Двусторонняя коммуникация через индустриальные протоколы (GCN, Modbus TCP/IP, OPC UA, IEC 61850)
- Встроенная автоматическая калибровка, фильтрация помех и защита от коротких замыканий
- Локальная индикация статуса каналов и коммуникации (LED-индикаторы)
- Логирование измеренных значений, событий аномалий и конфигурационных изменений
- Удаленная конфигурация, диагностика и калибровка через коммуникационные интерфейсы
- Аналоговые входы:
- Количество: 16 независимых каналов (настраиваемые для каждого типа сигнала)
- Типы сигналов:
- Токовые: 0–20 мА, 4–20 мА (полярные/неполярные, с питанием для 2-х проводных датчиков)
- Напряжностные: ±1 В, ±5 В, ±10 В, 0–5 В, 0–10 В
- Резистивные: PT100, PT1000, Ni100 (2-, 3-, 4-х проводное подключение)
- Термопары: J, K, T, E, R, S, B, N (с автоматической компенсацией холодного спая)
- Точность измерения: ±0,05% от полного диапазона (при 25 °C)
- Разрешение: 24 бит
- Фильтрация помех: настраиваемый цифровой фильтр (0,01–1000 Гц)
- Защита: от короткого замыкания (толерантность до 30 В ПС), от переvoltaжа (до 40 В), ЭМП класс EMS 5
- Коммуникационные интерфейсы:
- Внутренняя связь: шина системы 3500 (скорость передачи до 1 Гбит/с)
- Внешние интерфейсы:
- Ethernet (RJ45): 2 порта (10/100/1000 Мбит/с) – резервный режим, для GCN, Modbus TCP/IP, OPC UA, IEC 61850 (MMS, GOOSE)
- RS-485: 1 порт – для Modbus RTU (резервный канал)
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от системы 3500)
- Потребляемый ток: ≤ 300 мА (в режиме обычной работы)
- Изоляция: между каналами, коммуникацией и шиной питания – 2500 В АС (1 мин)
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Операционные характеристики:
- Операционные температуры: -10 °C до +65 °C
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 3000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 250 000 часов
- Сертификации: ГОСТ Р, CE, UL, SIL 2 (IEC 61508), IEC 61010-1, IEC 61850, ATEX (зона 2/22)
Преимущества и особенности
- Расширенная коммуникация на уровне модуля: Интеграция двух Ethernet портов с поддержкой IEC 61850, OPC UA и Modbus позволяет BENTLY NEVADA 3500/40-09-GCN напрямую коммуницировать с上位ными системами (DCS, SCADA) и ПО System 1, исключая необходимость дополнительных коммуникационных модулей и снижая стоимость проекта.
- Высокая точность и универсальность: Точность измерения ±0,05% и поддержка всех типов аналоговых сигналов (включая 2-х проводные датчики с питанием) делают модуль подходящим для интеграции любых аналоговых датчиков, используемых в критических промышленных процессах.
- Сертификация SIL 2 и безопасность: Соответствие требованиям SIL 2 делает BENTLY NEVADA 3500/40-09-GCN подходящим для приложений, где требуется повышенный уровень безопасности, включая контроль параметров защитного оборудования.
- Удаленная конфигурация и диагностика: Возможность удаленной калибровки, конфигурации и диагностики через коммуникационные интерфейсы позволяет снизить эксплуатационные затраты и избежать посещения опасных или удаленных зон объекта.
- Резервная коммуникация: Два Ethernet порта поддерживают резервный режим передачи данных, гарантируя непрерывность связи с上位ными системами даже при отказе одного канала.
- Полная интеграция с системой 3500: Идеальная совместимость с центральным процессором 3500/20, модулями защиты 3500/32-05-GCN и модулями питания 3500/25-A01-B01-C01 обеспечивает единое управление и простоту масштабирования системы мониторинга.
- Встроенная защита и стабильность: Защита от коротких замыканий, переvoltaжа и электромагнитных помех (EMS 5) гарантирует стабильную работу в суровых промышленных условиях (пыль, влага, вибрация), предотвращая повреждение модуля и искажение сигналов.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/40-09-GCN используется для подключения датчиков температуры подшипников главных турбин (термопары типа R) и датчиков давления системы охлаждения (4–20 мА). Модуль передает точные измерения через протокол IEC 61850 в DCS Siemens SPPA-T3000, где данные интегрируются в логику защиты – при превышении температуры подшипников генерируется сигнал оповещения операторам и команда на снижение нагрузки. Резервная коммуникация гарантирует непрерывность передачи данных даже в случае сбоя сети.
- Крупная ТЭЦ (3,0 ГВт): В тепловой электростанции в Красноярской области BENTLY NEVADA 3500/40-09-GCN интегрирован в систему мониторинга 6 котлотурбинных агрегатов. Модуль подключает датчики уровня воды в котлах (0–10 В) и датчики расхода пара (4–20 мА), передавая данные через протокол OPC UA в SCADA-систему GE iFIX. Операторы могут контролировать параметры в реальном времени и регулировать работу агрегатов для оптимизации энергетического баланса, а инженеры выполняют удаленную калибровку датчиков через ПО Bently Nevada System 1.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири BENTLY NEVADA 3500/40-09-GCN используется для подключения датчиков давления на трубопроводах (4–20 мА) и датчиков температуры газового тракта (PT1000). Модуль коммуницирует с PLC Allen-Bradley ControlLogix через протокол Modbus TCP/IP, передавая логи измерений и принимая команды на перекалибровку датчиков. При превышении критического давления данные поступают в модуль защиты 3500/32-05-GCN, который генерирует аварийную команду на остановку сегмента трубопровода.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/40-09-GCN подключает датчики температуры расплава в плавильных печей (термопары типа S) и датчики уровня расплава (0–20 мА). Модуль обеспечивает точное измерение температуры с разрешением 0,01 °C, что критично для поддержания технологического процесса. Данные передаются через протокол DNP3.0 в SCADA-систему Wonderware, а удаленная диагностика позволяет инженерам быстро выявлять проблемы с датчиками без посещения горячих зон завода.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/40-09-GCN | Конкурентский продукт (Honeywell AI 8x16bit with COMM) | Преимущество BENTLY NEVADA 3500/40-09-GCN |
|---|---|---|---|
| Коммуникационные возможности | Встроенные Ethernet/RS-485, поддержка GCN, Modbus, OPC UA, IEC 61850 | Только Modbus TCP/IP (для IEC 61850 требуется дополнительный модуль) | Широкий спектр поддерживаемых протоколов, прямой обмен данными с системами электроэнергетики |
| Сертификация SIL | SIL 2 | SIL 1 | Подходит для приложений с повышенными требованиями к безопасности |
| Точность измерения | ±0,05% от полного диапазона | ±0,1% от полного диапазона | Более высокая точность, критическая для контроля параметров критического оборудования |
| Количество каналов | 16 аналоговых входов | 8 аналоговых входов | Больше каналов для подключения датчиков, экономя пространство в раме |
| Удаленная калибровка | Поддерживается через коммуникационные интерфейсы | Требует физического доступа к модулю | Снижение эксплуатационных затрат, удобство обслуживания |
| Интеграция с системой 3500 | Полная совместимость с CPU, модулями защиты и питания | Требует дополнительных адаптеров | Прямая интеграция, без сложной настройки и дополнительного оборудования |
| MTBF | ≥ 250 000 часов | ≥ 180 000 часов | Более высокая надежность и длительный срок службы в суровых условиях |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемые коммуникационные протоколы: BENTLY NEVADA 3500/40-09-GCN поддерживает IEC 61850 (для электроэнергетики), OPC UA и Modbus – убедитесь в совместимости с вашей上位ной системой (DCS, SCADA, PLC).
- Рассчитайте количество и тип аналоговых датчиков: 16 настраиваемых каналов позволяют подключать различные типы датчиков (ток, напряжение, термопары, PT100/1000) – учтите количество контролируемых параметров и тип сигналов.
- Оцените требования к безопасности: если требуется сертификация SIL для приложения, SIL 2 делает BENTLY NEVADA 3500/40-09-GCN предпочтительным выбором по сравнению с конкурентами класса SIL 1.
- Проверьте условия эксплуатации: в условиях сильных электромагнитных помех или нестабильного климата встроенная защита EMS 5 и широкий диапазон рабочих температур (-10 °C до +65 °C) гарантируют стабильность работы.
- Купайте через официальных дилеров BENTLY NEVADA – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, калибровка, обучение).
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/40-09-GCN должен выполнять квалифицированный персонал с опытом работы с аналоговыми сигналами, индустриальными протоколами и системами мониторинга SIL 2.
- Перед монтажом полностью отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- При подключении аналоговых датчиков соблюдайте правильность проводки (особенно для термопар и 3/4-х проводных PT100/1000) и используйте только экранированные кабели – искажение проводки или отсутствие экранирования может привести к ошибкам измерений и влиянию электромагнитных помех.
- Во время эксплуатации регулярно обновляйте прошивку модуля через официальный портал BENTLY NEVADA, выполняйте периодическую удаленную диагностику и калибровку (рекомендуется раз в полугодие) для поддержания высокой точности измерений.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – обеспечивайте защиту рамы от внешних воздействий и соблюдайте режимы эксплуатации (-10 °C до +65 °C).
- При настройке коммуникации используйте резервный режим для критических каналов данных – это гарантирует непрерывность связи с上位ными системами в случае сбоя одного Ethernet порта.
- 3500/40-09-GCN
