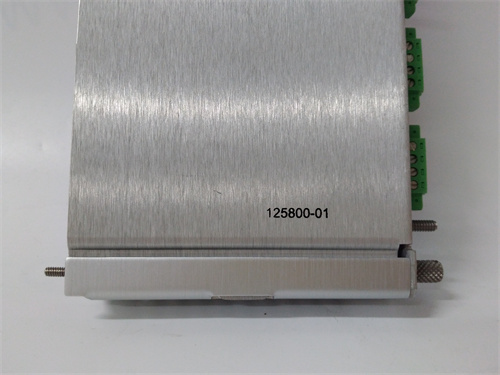

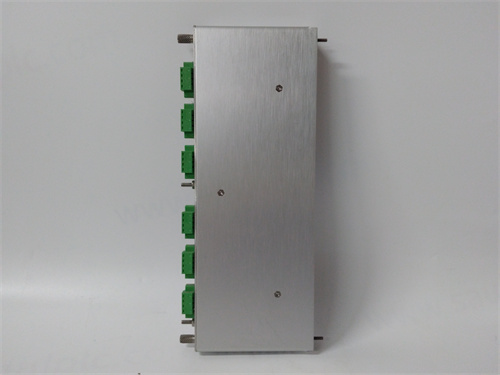

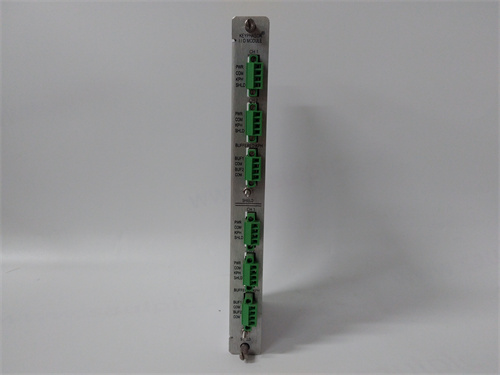

BENTLY NEVADA 3500/42-09-01 140471-01 — Специализированный модуль вывода с релейными контактами высокой надежности для системы 3500
BENTLY NEVADA 3500/42-09-01 140471-01 — это специализированный модуль вывода сигналов с усиленными релейными контактами от глобального лидера в сфере промышленного мониторинга BENTLY NEVADA, разработанный для системы мониторинга вращательных механизмов 3500. Компонент BENTLY NEVADA 3500/42-09-01 140471-01 фокусируется на надежности передачи дискретных управляющих сигналов через высококачественные релейные контакты, предназначенные для длительной эксплуатации в критических системах защиты и управления. Это делает его неотъемлемым элементом для энергетики, нефтегазовой промышленности, атомной энергетики и тяжелого машиностроения, где требуется максимальная отказоустойчивость при управлении аварийными системами, приводами и оборудованием класса “необходимого для безопасности”. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору BENTLY NEVADA 3500/42-09-01 140471-01, а также сравнение с аналогами на рынке.
Описание продукта
BENTLY NEVADA 3500/42-09-01 140471-01 представляет собой модуль вывода сигналов с исключительно релейными каналами, специализированный на высокой надежности и длительности службы, предназначенный для системы мониторинга BENTLY NEVADA 3500. Модуль принимает цифровые команды от центрального модуля 3500/04 и преобразует их в дискретные сигналы через 8 независимых релейных контактов (NO/NC), обеспечивая надежную коммутацию высоких нагрузок. Особая ценность BENTLY NEVADA 3500/42-09-01 140471-01 — использование премиальных реле с золотистыми контактами (для малых нагрузок) и твердосплавными контактами (для высоких токов), обеспечивающих низкое сопротивление контактов, высокую устойчивость к эрозии и превышение 10 млн циклов работы. Модуль поддерживает детальную конфигурацию через ПО BENTLY NEVADA System 1: настройку задержек срабатывания/сброса, логику “лatch” (удержание сигнала), а также диагностику состояния контактов (износ, перегрузка). Дополнительные преимущества — усиленная защита от электромагнитных помех, короткого замыкания и перегрузки, а также широкий диапазон рабочих температур (-40 °C до +80 °C), гарантирующий надежность в агрессивных промышленных условиях. Полная совместимость с компонентами системы 3500 (3500/04, 3500/22M, 3500/40) обеспечивает синхронизацию с функциями мониторинга и защиты, позволяя реализовать критически важные алгоритмы управления и аварийной остановки оборудования.
Технические параметры
- Тип модуля: Специализированный модуль вывода с релейными контактами высокой надежности для системы 3500
- Количество каналов: 8 независимых релейных каналов (каждый с контактами NO/NC/общий)
- Тип выводимых сигналов: Дискретные релейные сигналы (NO — нормально разомкнутый, NC — нормально замкнутый)
- Параметры релейных контактов:
- Максимальная нагрузка: 250 В АС / 30 В ДС
- Максимальный ток: 10 А (при 250 В АС), 15 А (при 30 В ДС)
- Тип контактов: Золотистые (для нагрузок до 1 А) / твердосплавные (для нагрузок выше 1 А)
- Количество циклов работы: ≥10 млн (при номинальной нагрузке)
- Время срабатывания/отключения: ≤5 мс (срабатывание), ≤3 мс (отключение)
- Защитные функции:
- Защита контактов от эрозии (специальное покрытие)
- Защит от короткого замыкания и перегрузки (автоматическое ограничение тока)
- Электромагнитная совместимость: IEC 61000-4-2 (ESD ±15 кВ аэрозольный), IEC 61000-4-4 (импульсные помехи ±4 кВ)
- Протоколы связи с системой 3500: Bently Nevada Communication Protocol (BNCP), Ethernet/IP
- Скорость передачи данных: До 100 Мбит/с (по Ethernet)
- Встроенные функции: Настройка задержек срабатывания/сброса (0–10 с), логика “лatch” (удержание сигнала до ручного сброса), диагностика состояния контактов (износ, перегрузка, контактное сопротивление), онлайн-конфигурация
- Интерфейсы: 1 порт Ethernet (RJ45), порт связи с системой 3500 (BNCP), Terminal Block с экранированными выводами, USB-C (для локальной диагностики и обновлений)
- Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 1.2 А (при полной нагрузке всех каналов)
- Рабочая температура: -40 °C до +80 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф/шасси 3500), дополнительная экранировка корпуса
- Размеры: 170 × 95 × 75 мм
- Крепление: DIN-рейка (35 мм) / шасси системы BENTLY NEVADA 3500
- Сертификации: CE, UL, ATEX Zone 2, IEC 61010-1, ISO 9001, сертификация на соответствие требованиям к оборудованию класса “необходимого для безопасности” (SIL 2)
- Совместимость: Система BENTLY NEVADA 3500 (все компоненты), исполнительные механизмы с релейными входами (аварийные останавли, приводы, сигнализация, системы пожаротушения)
- Средняя наработка на отказ (MTBF): 350 000 часов (по стандарту MIL-HDBK-217F)
- Гарантийный срок: 5 лет (специальная гарантия на релейные контакты)
Преимущества и особенности
- Релейные контакты высокой надежности: BENTLY NEVADA 3500/42-09-01 140471-01 использует премиальные реле с золотистыми и твердосплавными контактами, обеспечивающими ≥10 млн циклов работы и устойчивость к эрозии — критично для длительной эксплуатации в системах, где отмена сигнала может привести к аварии.
- Высокая нагрузочная способность: Максимальный ток контактов до 15 А (при 30 В ДС) позволяет управлять мощными исполнительными механизмами (индуктивные приводы, высоковольтные реле, системы аварийного останова) без дополнительных усилителей.
- Детальная диагностика контактов: Модуль автоматически контролирует контактное сопротивление и износ контактов, предупреждая операторов о необходимости обслуживания до полного выхода канала из строя — уникальная функция для критических систем.
- Усиленные защитные функции: Защита от эрозии контактов, короткого замыкания и электромагнитных помех гарантирует стабильную работу даже в агрессивных условиях (например, вблизи высоковольтных установок, в нефтегазовых промыслах).
- Гибкая логика настройки: Возможность настройки задержек и логики “лatch” через BENTLY NEVADA System 1 позволяет адаптировать модуль к алгоритмам аварийной защиты (например, фиксация сигнала аварии до ручного сброса, предотвращение ложных срабатываний).
- Сертификация SIL 2: Соответствие требованиям стандартов на оборудование класса “необходимого для безопасности” (SIL 2) делает BENTLY NEVADA 3500/42-09-01 140471-01 подходящим для использования в системах, где надежность напрямую влияет на безопасность персонала и оборудования.
Примеры применения в отраслях
- Атомная энергетика: Управление системами защиты реакторов и вспомогательного оборудования — BENTLY NEVADA 3500/42-09-01 140471-01 передает релейные сигналы для аварийного останова реактора при превышении параметров радиации или температуры, высокая надежность контактов и сертификация SIL 2 гарантируют соответствие требованиям безопасности.
- Тяжелая энергетика: Контроль крупных турбин и котлов на ТЭЦ и НПЗ — релейные контакты модуля (10 А) управляют системами аварийного останова и защиты подшипников, а диагностика контактов предотвращает внезапное отключение оборудования в периоды высокой нагрузки.
- Нефтегазовая промышленность: Управление компрессорами и трубопроводами на морских платформах — модуль активирует релейные сигналы для закрытия клапанов аварийного останова и включения систем пожаротушения, защитные функции и широкий температурный диапазон гарантируют надежность в морских условиях.
- Тяжелое машиностроение: Управление прессами и металлообрабатывающими станками — релейные контакты модуля (15 А) управляют мощными электродвигателями и системами безопасности, логика “лatch” фиксирует сигнал аварии до устранения дефекта, предотвращая повторное включение оборудования.
- Химическая промышленность: Контроль реакторов высокого давления — модуль передает релейные сигналы для остановки подачи сырья и открытия клапанов сброса при превышении давления, сертификация SIL 2 и высокая надежность контактов соответствуют строгим требованиям безопасности химических производств.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/42-09-01 140471-01 | Конкурент 1 (Emerson CSI 6500 Relay Output Module) | Конкурент 2 (Siemens Sinumerik High-Reliability Relay Module) |
|---|---|---|---|
| Количество циклов работы контактов | ≥10 млн | ≥5 млн | ≥7 млн |
| Максимальный ток контактов | 15 А (30 В ДС) | 10 А (30 В ДС) | 12 А (30 В ДС) |
| Тип контактов | Золотистые/твердосплавные | Твердосплавные (однотипные) | Золотистые (для малых нагрузок) |
| Диагностика контактов | Контактное сопротивление, износ | Только перегрузка | Износ (ограниченная) |
| Сертификация SIL | SIL 2 | Нет | SIL 1 |
| Защитные функции | Защита от эрозии, ESD ±15 кВ | Защит от короткого замыкания, ESD ±12 кВ | Защит от перегрузки, ESD ±10 кВ |
| Время срабатывания | ≤5 мс | ≤8 мс | ≤6 мс |
| Совместимость с системой 3500 | Полная | Отсутствует | Отсутствует |
| MTBF | 350 000 часов | 200 000 часов | 250 000 часов |
| Гарантийный срок | 5 лет (гарантия на контакты) | 3 года | 3 года |
Преимущества BENTLY NEVADA 3500/42-09-01 140471-01 перед конкурентами: значительно большее количество циклов работы контактов (≥10 млн), более высокая нагрузочная способность (15 А), двойной тип контактов (золотистые/твердосплавные) для разных нагрузок, детальная диагностика контактов, сертификация SIL 2 и более длительный MTBF (350 000 часов). Полная совместимость с системой BENTLY NEVADA 3500 и специализация на критических системах защиты делают модуль предпочтительным выбором для объектов, где надежность является главным приоритетом.
Советы по выбору
- Оцените критичность системы управления: Если вам нужно управлять системами аварийной защиты, оборудованием класса “необходимого для безопасности” или требуется сертификация SIL, BENTLY NEVADA 3500/42-09-01 140471-01 с сертификацией SIL 2 и высокой надежностью контактов — оптимальный выбор.
- Проверьте нагрузочные параметры исполнительных механизмов: Для устройств с током до 15 А (индуктивные приводы, высоковольтные реле) модуль обеспечивает прямое управление без дополнительных усилителей, в то время как конкуренты ограничены более низким током.
- Учтите требования к длительности эксплуатации: Если оборудование работает в режиме 24/7 без частого обслуживания (например, удаленные промыслы, атомные станции), количество циклов работы ≥10 млн и диагностика контактов предотвращают внезапные отказы.
- Определите нужды в логике управления: Для алгоритмов с фиксацией сигналов (логика “лatch”) или настройкой задержек модуль предоставляет полные возможности через System 1, в то время как у конкурентов эти функции ограничены.
- Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения совместимости модуля с вашими исполнительными механизмами и получения рекомендаций по конфигурации логики защиты.
Важные примечания
- При подключении BENTLY NEVADA 3500/42-09-01 140471-01 убедитесь, что нагрузка на каждый канал не превышает указанные лимиты (15 А при 30 В ДС, 10 А при 250 В АС) — превышение нагрузки может привести к повреждению релейных контактов.
- При конфигурации через BENTLY NEVADA System 1 выберите тип контактов (NO/NC) в соответствии с требованиями исполнительного механизма — неправильный выбор может привести к неработоспособности системы.
- Регулярно проверяйте состояние контактов через интерфейс диагностики — контроль контактного сопротивления поможет выявить износ контактов на ранней стадии и заменить модуль до полного выхода из строя.
- При использовании в опасных зонах (ATEX Zone 2) или системах SIL 2 убедитесь в наличии соответствующих сертификаций у всех компонентов системы (модуль, кабели, исполнительные механизмы) — несоответствие может привести к нарушению безопасности.
- Обеспечьте эффективную вентиляцию в шкафу с модулем — при работе с максимальной нагрузкой контакты генерируют тепло, и достаточная вентиляция предотвращает перегрев и снижение срока службы.
