Описание

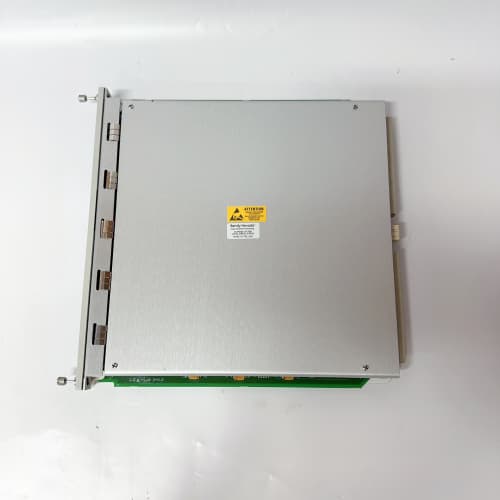

BENTLY NEVADA 3500/42 176449-02/02 — Усовершенствованный модуль вывода сигналов с расширенной мощностью для системы 3500
BENTLY NEVADA 3500/42 176449-02/02 — это усовершенствованный модуль вывода сигналов с увеличенной мощностью вывода и расширенными защитными функциями от глобального лидера в сфере промышленного мониторинга BENTLY NEVADA, разработанный для системы мониторинга вращательных механизмов 3500. Компонент BENTLY NEVADA 3500/42 176449-02/02 объединяет гибкость конфигурации каналов с возможностью управления мощными исполнительными механизмами (высококонтактные реле, индуктивные приводы), что делает его критическим элементом для сложных систем управления и защиты в энергетике, нефтегазовой промышленности, тяжелом машиностроении и металлургии. Модуль обеспечивает надежный передач управляющих сигналов и быструю реакцию на аномалии параметров мониторинга, предотвращая аварии и минимизируя время простоя оборудования. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору BENTLY NEVADA 3500/42 176449-02/02, а также сравнение с аналогами на рынке.
Описание продукта
BENTLY NEVADA 3500/42 176449-02/02 представляет собой усовершенствованный модуль вывода сигналов с расширенной мощностью, предназначенный для системы мониторинга BENTLY NEVADA 3500. Модуль принимает цифровые команды от центрального модуля 3500/04 и преобразует их в аналоговые (4–20 мА, 0–10 В) и дискретные (релейные, ТТЛ) сигналы, при этом обеспечивая увеличенную мощность вывода для управления энергозависимыми исполнительными механизмами. Особая ценность BENTLY NEVADA 3500/42 176449-02/02 — совокупность улучшенных характеристик: мощность релейных контактов до 10 А, максимальный ток аналоговых каналов до 100 мА, двойная защита от электромагнитных помех и короткого замыкания, а также расширенные возможности настройки через ПО BENTLY NEVADA System 1 (настройка задержек, логика срабатывания, обратная связь). Модуль поддерживает независимую конфигурацию 8 каналов, позволяя адаптировать его к задачам от сигнализации до аварийного останова мощного оборудования. Благодаря модульному дизайну и стандартному креплению на DIN-рейку, BENTLY NEVADA 3500/42 176449-02/02 легко интегрируется в шкаф системы 3500, а широкий диапазон рабочих температур (-40 °C до +80 °C) гарантирует надежность в агрессивных промышленных условиях. Полная совместимость с компонентами системы 3500 (3500/04, 3500/15, 3500/22M, 3500/40) обеспечивает синхронизацию с мониторингом и защитой, позволяя реализовать комплексные решения для контроля сложных производственных процессов.
Технические параметры
- Тип модуля: Усовершенствованный модуль вывода сигналов с расширенной мощностью для системы 3500
- Количество каналов: 8 независимых конфигурируемых каналов
- Типы выводимых сигналов:
- Аналоговые: 4–20 мА (макс. ток 100 мА, поддерживает пассивные и активные нагрузки), 0–10 В (Макс. напряжение 15 В, мощность вывода до 1.5 Вт)
- Дискретные: Релейные контакты (NO/NC, максимальная нагрузка 250 В АС/30 В ДС, 10 А), ТТЛ (5 В, ток вывода до 20 мА)
- Точность генерации аналоговых сигналов: ±0.08% полного диапазона
- Разрешение ЦАП: 18 бит
- Частота обновления сигналов: До 2 кГц (по каждому каналу)
- Защитные функции:
- Двойная защита от короткого замыкания (автоматическое отключение и сигнализация)
- Защита от перегрузки, обратной полярности и электростатического разряда (ESD)
- Помехоустойчивость по стандартам IEC 61000-4-2 (±15 кВ аэрозольный), IEC 61000-4-4 (±4 кВ импульсные помехи)
- Протоколы связи с системой 3500: Bently Nevada Communication Protocol (BNCP), Ethernet/IP, Modbus RTU
- Скорость передачи данных: До 100 Мбит/с (по Ethernet)
- Встроенные функции: Настройка задержек срабатывания/сброса (0–10 с), логика “лatch” (удержание сигнала), обратная связь о состоянии каналов, детальная диагностика (износ контактов, перегрузка, неполадки в каналах)
- Интерфейсы: 1 порт Ethernet (RJ45), порт связи с системой 3500 (BNCP), 8 разъемов для подключения исполнительных механизмов (Terminal Block с экранированием), USB-C (для локальной конфигурации и обновлений)
- Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 1.8 А (при полной нагрузке)
- Рабочая температура: -40 °C до +80 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф/шасси 3500), дополнительная экранировка сигнальных линий
- Размеры: 170 × 95 × 75 мм
- Крепление: DIN-рейка (35 мм) / шасси системы BENTLY NEVADA 3500
- Сертификации: CE, UL, ATEX Zone 2, IEC 61010-1, ISO 9001, IEC 61326-3-1 (электромагнитная совместимость)
- Совместимость: Система BENTLY NEVADA 3500 (все компоненты), исполнительные механизмы с входными сигналами 4–20 мА/0–10 В/релейные (до 10 А)/ТТЛ
- Средняя наработка на отказ (MTBF): 320 000 часов (по стандарту MIL-HDBK-217F)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Расширенная мощность вывода: BENTLY NEVADA 3500/42 176449-02/02 обеспечивает мощность релейных контактов до 10 А и максимальный ток аналоговых каналов до 100 мА, позволяя управлять мощными исполнительными механизмами (индуктивные приводы, высоковольтные реле, системы аварийного останова) без дополнительных усилителей.
- Высокая точность и разрешение: Точность ±0.08% и разрешение 18 бит гарантируют стабильную передачу управляющих сигналов, критических для точного регулирования параметров оборудования (например, скорость крупных турбин, давление в трубопроводах с высоким расходом).
- Усиленные защитные функции: Двойная защита от короткого замыкания, перегрузки и обратной полярности, а также высокая помехоустойчивость, предотвращают повреждение модуля и исполнительных механизмов, даже в агрессивных условиях с сильными электромагнитными помехами.
- Гибкая логика настройки: Возможность настройки задержек, логики “лatch” и обратной связи через BENTLY NEVADA System 1 позволяет адаптировать модуль к сложным алгоритмам управления (например, последовательное включение оборудования, предотвращение ложных срабатываний).
- Детальная диагностика износа компонентов: Модуль автоматически контролирует состояние релейных контактов (износ, перегрузку) и сигнализирует о необходимости обслуживания, что снижает риск внезапного выхода модуля из строя.
- Широкая совместимость и интеграция: Полная совместимость с системой 3500 и поддержкой трех протоколов связи (BNCP, Ethernet/IP, Modbus RTU) обеспечивают легкую интеграцию в существующие инфраструктуры и совместимость с сторонними системами управления.
Примеры применения в отраслях
- Тяжелая энергетика: Управление крупными турбинами и котлами на ТЭЦ и НПЗ — BENTLY NEVADA 3500/42 176449-02/02 передает аналоговые сигналы 4–20 мА (макс. 100 мА) для регулировки гидроприводов и релейные сигналы (10 А) для активации аварийного останова при превышении порогов вибрации или температуры.
- Нефтегазовая промышленность: Контроль компрессоров и трубопроводов на морских платформах — модуль управляет индуктивными приводами клапанов (требующих ток до 8 А) через релейные каналы, а аналоговые сигналы 0–10 В регулируют давление, защита от короткого замыкания гарантирует надежность в морских условиях.
- Тяжелое машиностроение: Управление прессами и штамповочными машинами — релейные контакты модуля (10 А) управляют мощными электродвигателями, а логика “лatch” фиксирует сигнал аварии до ручного сброса, предотвращая повторное включение оборудования с дефектами.
- Металлургия: Управление плавильными печами и вальцовыми станциями — модуль передачи сигналы для управления электродными приводами (ток до 10 А) и регулировки температуры через аналоговые каналы, высокая помехоустойчивость устойчива к интерференциям от электропечий.
- Химическая промышленность: Контроль реакторов и насосов высокого давления — аналоговые сигналы 4–20 мА регулируют подачу химических реагентов, а задержки срабатывания (настроенные через System 1) предотвращают ложные аварийные остановы при кратковременных флуктуациях параметров.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/42 176449-02/02 | Конкурент 1 (Emerson CSI 6500 High-Power Output Module) | Конкурент 2 (Siemens Sinumerik Power Output Module) |
|---|---|---|---|
| Мощность релейных контактов | 10 А | 6 А | 8 А |
| Максимальный ток аналоговых каналов | 100 мА | 50 мА | 70 мА |
| Точность аналоговых сигналов | ±0.08% | ±0.15% | ±0.1% |
| Разрешение ЦАП | 18 бит | 16 бит | 16 бит |
| Защитные функции | Двойная защита от короткого замыкания, ESD ±15 кВ | Ограниченная защита от короткого замыкания | Защита от короткого замыкания, ESD ±10 кВ |
| Логика настройки | Замыкание, задержки, обратная связь | Только задержки | Замыкание, задержки (ограниченные) |
| Диагностика | Износ контактов, перегрузка, неполадки | Только перегрузка | Перегрузка, неполадки каналов |
| Совместимость с системой 3500 | Полная | Отсутствует | Отсутствует |
| MTBF | 320 000 часов | 190 000 часов | 230 000 часов |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества BENTLY NEVADA 3500/42 176449-02/02 перед конкурентами: значительно более высокая мощность релейных контактов (10 А) и максимальный ток аналоговых каналов (100 мА), лучшая точность (±0.08%) и разрешение (18 бит), усиленные защитные функции и расширенная логика настройки, детальная диагностика износа компонентов, а также более длительный MTBF (320 000 часов) и гарантийный срок (5 лет). Полная совместимость с системой BENTLY NEVADA 3500 и возможность управления мощными исполнительными механизмами делают модуль уникальным решением для сложных промышленных систем.
Советы по выбору
- Определите мощность исполнительных механизмов: Если вам нужно управлять устройств с током до 10 А (индуктивные приводы, высоковольтные реле) или аналоговыми нагрузками с током до 100 мА, BENTLY NEVADA 3500/42 176449-02/02 — единственный подходящий выбор, в то время как конкуренты ограничены более низкой мощностью.
- Оцените требования к точности управления: Для объектов с высокими требованиями к стабильности параметров (например, крупные турбины, реакторы высокого давления) точность ±0.08% и разрешение 18 бит обеспечивают надежную регулировку.
- Проверьте нужды в защитных функциях: Для агрессивных условий (металлургические заводы, морские платформы) усиленные защитные функции и высокая помехоустойчивость предотвращают повреждение оборудования и аварии.
- Учтите сложность алгоритмов управления: Если требуется реализовать логику с задержками, фиксацией сигналов или детальной обратной связью, модуль предоставляет полный набор этих функций через System 1.
- Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения совместимости модуля с вашими исполнительными механизмами и получения рекомендаций по конфигурации каналов для максимальной эффективности.
Важные примечания
- При подключении BENTLY NEVADA 3500/42 176449-02/02 убедитесь, что нагрузка на каждый канал не превышает указанные лимиты (10 А для релейных, 100 мА для аналоговых) — превышение мощности может привести к повреждению контактов и выходу модуля из строя.
- При конфигурации через BENTLY NEVADA System 1 настройте соответствующую логику срабатывания (замыкание, задержки) в зависимости от типа исполнительного механизма — это предотвращает ложные срабатывания и обеспечивает правильную работу алгоритмов.
- Регулярно проверяйте состояние релейных контактов через интерфейс диагностики — раннее выявление износа позволяет заменить модуль или контакты до полного выхода из строя.
- При использовании в опасных зонах (ATEX Zone 2) убедитесь в наличии сертификации ATEX у всех компонентов системы (модуль, кабели, исполнительные механизмы) — несоответствие может привести к нарушению безопасности.
- Обеспечьте эффективную вентиляцию в шкафу с модулем — при работе с максимальной нагрузкой модуль генерирует дополнительное тепло, и достаточная вентиляция предотвращает перегрев.
- 3500/42
