Описание продукта

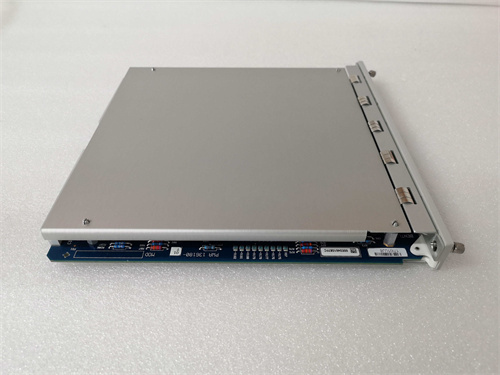

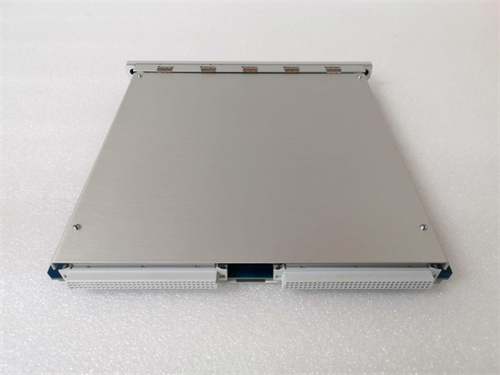

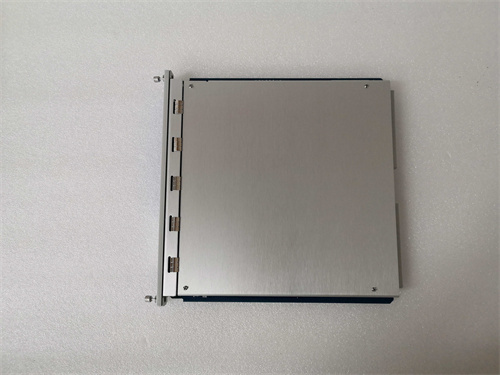

BENTLY NEVADA 3500/50M — это модуль мониторинга механических параметров производства Bently Nevada (часть GE Digital), специализирующийся на комплексном контроле критических показателей роторных агрегатов: турбин, многосекционных компрессоров, электрогенераторов и тяжелых дизельных двигателей. Он выступает ключевым элементом системы Bently 3500, интегрируя измерение вибрации, позиции ротора, скорости вала и температуры в одном устройстве — это позволяет синхронизировать данные и выявлять взаимосвязанные дефекты (например, рост температуры подшипников вместе с увеличением вибрации). Как многофункциональный модуль, BENTLY NEVADA 3500/50M отличается высокой точностью, поддержкой продвинутых алгоритмов диагностики (например, анализ овалности вала) и полной совместимостью с сенсорами Bently (индуктивные 330103, акселерометры 330703, термопары 30180). Отличая się от специализированных модулей (только вибрация или только позиция), BENTLY NEVADA 3500/50M экономит пространство в шасси Bently 3500 и упрощает интеграцию, так как не требует сочетания нескольких устройств. Благодаря возможностям настройки порогов тревоги (Alarm/Danger) и передачи данных в SCADA/PLC через стандартные протоколы, BENTLY NEVADA 3500/50M обеспечивает своевременную реакцию на аномалии — например, автоматическое снижение нагрузки агрегата при превышении вибрации, предотвращая аварийные отказы. Благодаря сертификации на безопасность и устойчивости в суровых условиях, BENTLY NEVADA 3500/50M легко встраивается в критические промышленные инфраструктуры (ТЭЦ, нефтегазовые площадки), становясь надежным звеном для систем предупредительного обслуживания (PdM).
Параметры продукта
- Тип устройства: Модуль мониторинга механических параметров системы Bently 3500.
- Основная функция: Измерение и обработка механических параметров агрегатов, настройка сигналов тревоги, передача данных в внешние системы управления и ПО диагностики.
- Конфигурация каналов:
- Вибрация: 4 канала (относительная/абсолютная), частотный диапазон 0,1–10 000 Гц, диапазон измерения 0–200 мкм (peak-peak);
- Позиция ротора: 2 канала (зазор, смещение вала), диапазон 0–5 мм, точность ±0,008 мм;
- Скорость вала: 1 канал (0–30 000 об/мин), точность ±0,05% от измеренного значения;
- Температура: 2 канала (поддержка Pt100, термопар K/J), диапазон -200 °C до +1200 °C.
- Продвинутые функции:
- Анализ овалности вала: Определение деформации ротора по изменению зазора в разных положениях вращения;
- Логирование данных: Хранение истории измерений за 1 год (частота записи 1 раз/мин), экспорт в CSV через ПО Bently System 1;
- Диагностика в реальном времени: Идентификация небаланса, износа подшипников, деформации вала по библиотеке дефектов Bently.
- Электрические характеристики:
- Питание: 24 В DC (от модуля Bently 3500/32);
- Потребление энергии: ≤15 ВА;
- Выходные сигналы: 4–20 мА (по одному на канал) + цифровой сигнал Modbus TCP/IP;
- Защита: От электромагнитных помех (класс EN 55022), короткого замыкания, перепарирования полярности.
- Механические характеристики:
- Размеры: 160 мм (высота) × 100 мм (ширина) × 200 мм (глубина);
- Материал корпуса: Алюминий с антикоррозионным покрытием;
- Монтаж: Только в шасси Bently 3500 (стандартный слот для модулей серии 3500).
- Сертификации: IEC 61010-1, ATEX Zone 2, UL 508, CSA C22.2 No.14.
Преимущества и особенности
- Интеграция 4 типов параметров в одном модуле: Объединяет вибрацию, позицию, скорость и температуру — BENTLY NEVADA 3500/50M заменяет 3–4 специализированных модуля, экономя слоты в шасси Bently 3500 и снижая затраты на оборудование.
- Высокая точность измерений: Точность ±0,008 мм для позиции ротора и ±0,05% для скорости вала позволяет детектировать минимальные аномалии (например, смещение вала на 0,01 мм), что критично для предотвращения столкновений ротора с статором.
- Продвинутые алгоритмы диагностики: Анализ овалности вала и библиотека дефектов Bently не только фиксируют параметры, но и определяют причину аномалий — например, отличать небаланс от износа подшипников.
- Полная совместимость с сенсорами Bently: Автоматическое распознавание сенсоров 330103, 330703, 30180 через внутреннюю шину Bently 3500 упрощает настройку — не требуется ручная калибровка под каждый датчик.
- Сертификация ATEX Zone 2: Может использоваться на нефтегазовых площадках и в химических цехах без дополнительных защитных корпусов, обеспечивая безопасность в условиях взрывоопасной среды.
Случаи применения в отраслях
- Энергетика: В ТЭЦ с газотурбинами мощностью 50 МВт BENTLY NEVADA 3500/50M контролирует 4 точки вибрации на турбине, 2 позиции ротора, скорость (15 000 об/мин) и температуру подшипников. При росте вибрации до 180 мкм (peak-peak) и температуры до 190 °C модуль отправляет сигнал в SCADA, который активирует снижение нагрузки турбины, предотвращая перегрев подшипников.
- Нефтегаз: На компрессорных станциях с 4 секциями BENTLY NEVADA 3500/50M измеряет вибрацию каждой секции, позицию вала и температуру промежуточных подшипников. Аналогия овалности вала выявляет деформацию в 2-й секции (из-за перегрева), а данные передаются в PLC Siemens S7-1500 — операторы останавливают компрессор для ремонта до полного отказа.
- Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY NEVADA 3500/50M используется в испытательных стендах. Он измеряет вибрацию кривошипно-шатунного механизма, скорость (800–2500 об/мин) и температуру缸盖，подтверждая соответствие двигателя стандартам ISO 3046-1.
- Судостроение: На крупных контейнерных судах с главными дизельными двигателями BENTLY NEVADA 3500/50M контролирует вибрацию, позицию вала и температуру подшипников. Устойчивость к корабельным вибрациям (≤5 g) и защита от влажности гарантируют надежность в морских условиях, а сигналы тревоги передаются в корабельную систему безопасности.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/50M | Конкурентный модуль (Emerson CSI 6500-M) | Конкурентный модуль (Siemens S7-1500 + SM 1231 + SM 1234) |
|---|---|---|---|
| Количество каналов | 9 (многофункциональных) | 6 (вибрация + позиция) | 10 (требует 3 модуля) |
| Поддерживаемые параметры | Вибрация + позиция + скорость + температура | Вибрация + позиция + скорость | Вибрация + температура (требует адаптера для позиции) |
| Точность позиции | ±0,008 мм | ±0,01 мм | ±0,015 мм |
| Сертификация ATEX | Да (Zone 2) | Нет | Нет |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем Bently 3500 с требованиями к комплексному мониторингу (несколько параметров одновременно) — выбирайте BENTLY NEVADA 3500/50M, так как он экономит слоты в шасси и синхронизирует данные лучше, чем комбинация отдельных модулей.
- В объектах с критическими агрегатами (турбины, компрессоры с высокой стоимостью) — приоритетно выбирайте за высокую точность измерений (±0,008 мм для позиции), которая позволяет выявлять минимальные дефекты.
- Для опасных зонах ATEX Zone 2 (нефтегаз, химия) — модуль подходит лучше, чем конкуренты, за сертификацию безопасности и устойчивость в агрессивных средах.
Меры предосторожности
- При монтаже BENTLY NEVADA 3500/50M в шасси Bently 3500 убедитесь в плотном контакте с внутренней шиной — 느ссвязь приведет к потере данных или нестабильной работе модуля.
- Регулярно калибруйте модуль через ПО Bently System 1 раз в год — дрейф параметров (особенно для температуры и вибрации) может привести к ложным сигналам тревоги.
- Не подключайте несовместимые сенсоры (например, термопар типа T к каналу для Pt100) — это повреждает входные цепочки BENTLY NEVADA 3500/50M и искажает измерения.
- Устанавливайте шасси с модулем на расстоянии ≥1 м от высоковольтных кабелей (≥10 кВ) — сильные электромагнитные помехи искажают аналоговые сигналы (4–20 мА).
- Регулярно проверяйте состояние кабелей к сенсорам — окисление контактов или повреждение изоляции снижает стабильность работы модуля и точность данных.
