Описание

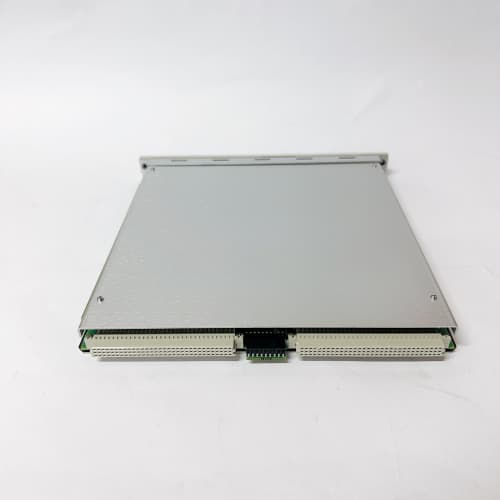

BENTLY NEVADA 3500/54/06-GCN – Компактный модуль защиты и мониторинга для вращательного оборудования
BENTLY NEVADA 3500/54/06-GCN – это инновационный компактный модуль защиты и мониторинга от компании BENTLY NEVADA, разработанный для интеграции в систему мониторинга 3500 и предназначенный для комплексного контроля состояния малогабаритных вращательных агрегатов (micromachines, насосов, вентиляторов). Устройство BENTLY NEVADA 3500/54/06-GCN сочетает в себе функции мониторинга вибраций, скорости и позиции вала с расширенной коммуникацией, обеспечивая своевременную детекцию аномалий и генерацию защитных сигналов. Это делает его идеальным выбором для объектов энергетики, электроники, фармацевтики и пищевой промышленности России, где требуется надежное управление небольшими агрегатами с минимальными размерами оборудования. Особенно ценным преимуществом BENTLY NEVADA 3500/54/06-GCN является его компактность, низкое энергопотребление и поддержка ключевых индустриальных протоколов, что упрощает интеграцию в существующие системы.
Описание продукта
BENTLY NEVADA 3500/54/06-GCN представляет собой специализированный компактный модуль защиты и мониторинга, являющийся частью семейства систем BENTLY NEVADA 3500 и предназначенный для контроля малогабаритных вращательных агрегатов. Компонент BENTLY NEVADA 3500/54/06-GCN поддерживает подключение миниатюрных индуктивных датчиков приближения и Холловских датчиков скорости, обеспечивая измерение вибраций (смещение, скорость), скорости вращения и позиции вала. Одной из ключевых особенностей BENTLY NEVADA 3500/54/06-GCN является интеграция Ethernet-интерфейса с поддержкой протоколов Modbus TCP/IP, OPC UA и GCN, что позволяет напрямую передавать данные в上位ные системы DCS/SCADA и выполнять удаленную конфигурацию через ПО Bently Nevada System 1. BENTLY NEVADA 3500/54/06-GCN монтируется в стандартную раму 3500 (1 слот) или может использоваться в автономном режиме, коммуницирует с центральным процессором через внутреннюю шину и оснащается LED-индикаторами статуса для быстрой диагностики. Модуль широко используется в производственных линиях с ограниченным пространством, где требуется высокоуровневая защита компактного оборудования.
Технические параметры
- Тип устройства: Компактный модуль защиты и мониторинга вращательного оборудования системы BENTLY NEVADA 3500
- Функциональные возможности:
- Мониторинг вибраций (смещение, скорость), скорости вращения и позиции вала
- Подключение индуктивных датчиков приближения и Холловских датчиков скорости
- Генерация оповещательных (WARN) и аварийных (TRIP) сигналов при превышении порогов
- Двусторонняя коммуникация через индустриальные протоколы
- Удаленная конфигурация, диагностика и логирование через ПО Bently Nevada System 1
- Встроенная защита от электромагнитных помех и коротких замыканий
- Параметры измерений:
- Количество каналов: 2 канала для вибраций/позиции + 1 канал для скорости
- Типы измерений:
- Смещение: ±0,5 мм, ±1 мм (настраиваемый диапазон)
- Скорость вибраций: 0–100 мм/с
- Скорость вращения: 10–5000 об/мин
- Точность измерения: ±0,05% от полного диапазона (при 25 °C)
- Разрешение: 16 бит
- Диапазон частот: 0,1 Гц – 5 кГц (настраиваемый фильтр)
- Коммуникационные интерфейсы:
- Внешний интерфейс: 1 Ethernet порт (10/100 Мбит/с)
- Поддерживаемые протоколы: GCN, Modbus TCP/IP, OPC UA
- Внутренняя связь: шина системы 3500 (скорость передачи до 100 Мбит/с)
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10%
- Потребляемый ток: ≤ 150 мА (в режиме обычной работы)
- Потребляемая мощность: ≤ 3,6 Вт
- Защита от электромагнитных помех (ЭМП): класс EMS 4
- Изоляция: между каналами и шиной питания – 2000 В АС (1 мин)
- Операционные характеристики:
- Операционные температуры: 0 °C до +60 °C
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 2000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 200 000 часов
- Механические характеристики:
- Габаритные размеры: 48,3 мм (ширина) × 228,6 мм (высота) × 250 мм (глубина)
- Масса: 0,8 кг
- Класс защиты: IP20 (для встраивания в раму)
- Сертификации: ГОСТ Р, CE, UL, IEC 61010-1, IEC 61000 (ЭМП), ATEX (зона 2/22)
Преимущества и особенности
- Компактность и низкое энергопотребление: Размеры в 1 слот рамы 3500 и потребляемая мощность ≤ 3,6 Вт делают BENTLY NEVADA 3500/54/06-GCN идеальным для установки в ограниченном пространстве (например, наmicromachines, компактных насосах) и системах с ограниченным источником питания.
- Расширенная коммуникация: Поддержка протоколов Modbus TCP/IP, OPC UA и GCN позволяет напрямую интегрировать BENTLY NEVADA 3500/54/06-GCN в上位ные системы DCS/SCADA, исключая необходимость дополнительных коммуникационных модулей.
- Комплексный контроль компактного оборудования: Комбинация мониторинга вибраций, скорости и позиции вала обеспечивает полный контроль состояния малогабаритных агрегатов, выявляя проблемы (износ подшипников, неуравновешенность) на ранних стадиях.
- Удобство эксплуатации: Удаленная конфигурация и диагностика через ПО Bently Nevada System 1, а также LED-индикаторы статуса, упрощают настройку, обслуживание и выявление неисправностей без прямого доступа к модулю.
- Надежность в промышленных условиях: Защита от электромагнитных помех класса EMS 4 и изоляция каналов гарантируют стабильную работу BENTLY NEVADA 3500/54/06-GCN в условиях сильных помех (например, на производственных линиях с электродвигателями).
- Гибкость применения: Возможность монтажа в раму 3500 или автономной работы расширяет область применения модуля – от интеграции в существующие комплексы BENTLY NEVADA до защиты отдельных компактных агрегатов.
Примеры применения в отраслях
- Энергетика (компактные генераторы): На предприятии по производству компактных дизельных генераторов в Нижнем Новгороде BENTLY NEVADA 3500/54/06-GCN используется для мониторинга вибраций и скорости роторов. Модуль подключает миниатюрные индуктивные датчики, измеряет скорость вращения с точностью ±0,05% и передаёт данные через Modbus TCP/IP в контроллер Siemens S7-1500. При превышении скорости на 110% номинальной генерируется аварийная команда на остановку генератора.
- Фармацевтика (компактные смесители): На фармацевтическом заводе в Москва BENTLY NEVADA 3500/54/06-GCN интегрирован в систему мониторинга компактных смесителей для лекарственных средств. Модуль контролирует вибрации корпуса и скорость вала, предотвращая нарушение технологического процесса при аномалиях. Данные передаются в SCADA-систему Wonderware, позволяя операторам отслеживать состояние оборудования в реальном времени.
- Пищевая промышленность (компактные насосы): На молочном заводе в Санкт-Петербурге BENTLY NEVADA 3500/54/06-GCN используется для защиты компактных насосов, транспортирующих сырье. Модуль монтируется в ограниченном пространстве рядом с насосами, измеряет вибрации и позицию вала, и при обнаружении износа подшипников генерирует оповещение, позволяя заменить компонент до поломки.
- Электроника (micromachines для производства чипов): На заводе по производству электронных компонентов в Казани BENTLY NEVADA 3500/54/06-GCN контролируетmicromachines для точного позиционирования чипов. Модуль измеряет позицию вала с разрешением 16 бит и скорость вращения, передавая данные через OPC UA в систему управления производством, что гарантирует высокую точность технологического процесса.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/54/06-GCN | Конкурентский продукт (Rockwell Automation 1756-VHSC) | Преимущество BENTLY NEVADA 3500/54/06-GCN |
|---|---|---|---|
| Размеры и энергопотребление | 1 слот рамы, ≤ 3,6 Вт | 2 слота рамы, ≤ 7 Вт | Компактность и экономия энергии для установки в ограниченном пространстве |
| Поддерживаемые протоколы | GCN, Modbus TCP/IP, OPC UA | Только Ethernet/IP | Широкая совместимость с различными上位ными системами без адаптеров |
| Типы измерений | Вибрации, скорость, позиция вала | Только вибрации и скорость | Комплексный контроль состояния компактного оборудования |
| Легкость интеграции | Полная совместимость с системой BENTLY NEVADA 3500 и ПО System 1 | Требует дополнительного программного обеспечения для интеграции с системами сторонних производителей | Простая интеграция в существующие комплексы BENTLY NEVADA, снижение затрат |
| MTBF | ≥ 200 000 часов | ≥ 150 000 часов | Более высокая надежность и длительный срок службы в промышленных условиях |
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените пространственные ограничения: если требуется защита компактного оборудования или установка в ограниченном пространстве, BENTLY NEVADA 3500/54/06-GCN с размером 1 слота станет оптимальным выбором.
- Проверьте требуемые протоколы коммуникации: модуль поддерживает Modbus TCP/IP, OPC UA и GCN – убедитесь в совместимости с вашей системой DCS/SCADA.
- Определите тип контролируемых параметров: если необходимо комплексное мониторинг вибраций, скорости и позиции вала для малогабаритных агрегатов, BENTLY NEVADA 3500/54/06-GCN превосходит конкурентов, поддерживающих только частичные функции.
- Предпочитайте покупку у официальных дилеров BENTLY NEVADA: это гарантирует подлинность модуля, наличие сертификатов и профессиональную техническую поддержку при интеграции.
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/54/06-GCN должен выполнять квалифицированный персонал с опытом работы с системами мониторинга промышленного оборудования.
- Перед монтажом отключите питание системы 3500 или автономного источника, чтобы избежать коротких замыканий и повреждения модуля.
- Используйте только миниатюрные датчики, соответствующие техническим требованиям модуля (индуктивные, Холловские) – несовместимые датчики могут привести к ошибкам измерений или повреждению каналов.
- Регулярно выполняйте проверку конфигурации и калибровку через ПО Bently Nevada System 1 (рекомендуется раз в год) – это поддерживает высокую точность и надежность работы.
- Не экспонируйте модуль прямому попаданию пыли, влаги или агрессивных сред – несмотря на класс защиты IP20, дополнительная защита в условиях повышенной пыльности рекомендуется.
- 3500/54/06-GCN
