Описание

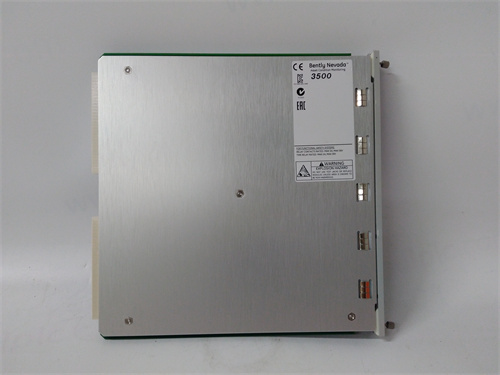

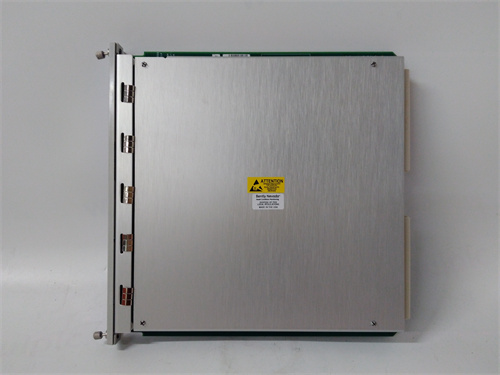

BENTLY NEVADA 3500/60 — Центральный модуль управления и коммуникации для системы 3500
BENTLY NEVADA 3500/60 — это ключевой центральный модуль управления и коммуникации от глобального лидера в сфере промышленного мониторинга BENTLY NEVADA, являющийся ядром системы мониторинга вращательных механизмов 3500. Компонент BENTLY NEVADA 3500/60 обеспечивает интеграцию всех модулей системы (ввода сигналов, вывода сигналов, защиты), обработку данных в реальном времени, управление коммуникацией с внешними системами и мониторинг состояния оборудования. Это критический элемент для создания комплексных решений мониторинга и защиты в энергетике, нефтегазовой промышленности, металлургии, тяжелом машиностроении и атомной энергетике, где требуется надежная координация всех процессов управления и быстрая реакция на аномалии. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору BENTLY NEVADA 3500/60, а также сравнение с аналогами на рынке.
Описание продукта
BENTLY NEVADA 3500/60 представляет собой центральный модуль управления, который объединяет функции обработки данных, коммуникации и синхронизации работы всей системы мониторинга BENTLY NEVADA 3500. Модуль принимает данные от модулей ввода сигналов (например, 3500/40, 3500/40-01-TW), обрабатывает их в реальном времени, выполняет алгоритмы защиты и управления, а затем передает команды модулям вывода сигналов (например, 3500/42, 3500/42-09-01) и внешним системам (SCADA, DCS, ПО управления). Особая ценность BENTLY NEVADA 3500/60 — высокая производительность процессора, поддержка широкого спектра протоколов коммуникации, возможностью резервирования (горячая замена) и расширенной диагностикой состояния всей системы. Модуль обеспечивает безопасную передачу данных через зашифрованные каналы, а также возможность удаленного управления и обновления firmware через сеть. Благодаря модульному дизайну и стандартному креплению на DIN-рейку, BENTLY NEVADA 3500/60 легко интегрируется в шкаф управления, а широкий диапазон рабочих температур (-40 °C до +80 °C) гарантирует надежность в агрессивных промышленных условиях. Полная совместимость с всеми модулями системы 3500 позволяет масштабировать решение под конкретные задачи — от мониторинга отдельного оборудования до управления целыми производственными линиями.
Технические параметры
- Тип модуля: Центральный модуль управления и коммуникации для системы 3500
- Процессор: 32-битный промышленный микроконтроллер с тактовой частотой 200 МГц
- Память: 1 ГБ RAM (оперативная), 8 ГБ Flash (постоянная) для хранения данных и конфигураций
- Поддерживаемые модули системы 3500: До 32 модулей ввода/вывода сигналов, модулей защиты и специализированных модулей
- Протоколы коммуникации:
- Ethernet: TCP/IP, UDP, Modbus TCP, Ethernet/IP, OPC UA/DA
- Серийные: RS-485 (Modbus RTU), RS-232
- Специализированные: Bently Nevada BNCP (для связи с модулями системы 3500)
- Скорость передачи данных: До 1 Гбит/с (Ethernet), до 115200 бод (серийные порты)
- Функции обработки данных:
- Обработка сигналов в реальном времени (частота обновления до 10 кГц)
- Выполнение алгоритмов защиты и предиктивного обслуживания
- Логирование событий и архиврование данных (до 1 года при стандартной конфигурации)
- Режимы работы: Нормальный, Резервный (для системы с резервированием)
- Защитные функции:
- Защита от электромагнитных помех (IEC 61000-4-2/3/4)
- Зашифрование данных в передаче (AES-256)
- Защита от несанкционированного доступа (парольная авторизация, роли пользователей)
- Диагностика: Мониторинг состояния модулей, каналов, коммуникации, питания; автоматическое оповещение об ошибках
- Интерфейсы:
- 2 порта Gigabit Ethernet (RJ45)
- 2 серийных порта (RS-485/RS-232, конфигурируемые)
- Порт USB-C (для локальной конфигурации и обновлений)
- Коннектор для связи с модулями системы 3500 (бус BNCP)
- Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 0.8 А (при без нагрузке), 1.5 А (при максимальной нагрузке)
- Рабочая температура: -40 °C до +80 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
- Размеры: 170 × 95 × 75 мм
- Крепление: DIN-рейка (35 мм) / шасси системы BENTLY NEVADA 3500
- Сертификации: CE, UL, ATEX Zone 2, IEC 61010-1, ISO 9001, сертификация на соответствие требованиям SIL 2
- Совместимость: Все модули системы BENTLY NEVADA 3500, внешние системы SCADA/DCS (Siemens, ABB, Emerson), ПО BENTLY NEVADA System 1
- Средняя наработка на отказ (MTBF): 400 000 часов (по стандарту MIL-HDBK-217F)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Высокая производительность и обработка данных в реальном времени: BENTLY NEVADA 3500/60 оснащен мощным промышленным процессором, обеспечивающим обработку сигналов с частотой обновления до 10 кГц — критично для быстрой реакции на аномалии в оборудовании (например, резкое увеличение вибрации в турбине).
- Гибкая коммуникация с внешними системами: Поддержка широкого спектра протоколов (Modbus TCP, Ethernet/IP, OPC UA/DA) позволяет легко интегрировать BENTLY NEVADA 3500/60 в существующие инфраструктуры SCADA/DCS, а также передавать данные в системы управления предприятием.
- Возможность резервирования и горячей замены: Модуль поддерживает режим резервирования (два модуля 3500/60 работают параллельно), что обеспечивает бесперебойную работу системы при отказе основного модуля — важно для критических производственных процессов.
- Расширенная диагностика и удаленное управление: Модуль автоматически контролирует состояние всех модулей и каналов системы, оповещает операторов об ошибках, а также позволяет удаленно настраивать параметры, обновлять firmware и скачивать логи данных — снижает затраты на обслуживание.
- Безопасность и защита данных: Зашифрование передаваемых данных (AES-256) и система авторизации предотвращают несанкционированный доступ, а соответствие требованиям SIL 2 гарантирует надежность в системах безопасности.
- Масштабируемость и совместимость: Возможность подключения до 32 модулей системы 3500 позволяет масштабировать решение от мониторинга отдельного устройства до управления целыми производственными линиями, а полная обратная совместимость с предыдущими версиями модулей упрощает модернизацию.
Примеры применения в отраслях
- Тяжелая энергетика: Управление системой мониторинга крупных турбин и котлов на ТЭЦ — BENTLY NEVADA 3500/60 обрабатывает данные от 16 модулей ввода сигналов (температура, вибрация, давление), выполняет алгоритмы защиты и передает команды модулям вывода сигналов для аварийного останова при превышении порогов, а также передает данные в SCADA-систему для мониторинга операторами.
- Нефтегазовая промышленность: Контроль компрессоров и трубопроводов на морских платформах — резервированный модуль BENTLY NEVADA 3500/60 обеспечивает бесперебойную работу системы мониторинга в условиях ограниченного обслуживания, обрабатывает данные от модулей с термодополнением и передает сигналы для управления клапанами и системами пожаротушения.
- Атомная энергетика: Мониторинг и защита реакторов — BENTLY NEVADA 3500/60 с сертификацией SIL 2 обрабатывает критические данные (температура, давление, уровень воды) в реальном времени, выполняет алгоритмы аварийной защиты и передает данные в безопасные системы управления, обеспечивая соответствие требованиям безопасности.
- Металлургия: Управление плавильными печами и вальцовыми станциями — модуль обрабатывает сигналы от модулей с расширенной помехоустойчивостью (вибрация, температура), координирует работу приводов и систем охлаждения, а также передает данные в DCS-систему для автоматизации производственного процесса.
- Тяжелое машиностроение: Мониторинг специализированных станков (например, прессы, штамповочные машины) — BENTLY NEVADA 3500/60 обрабатывает данные от модулей ввода сигналов (состояние подшипников, нагрузка на оси) и передает команды модулям вывода сигналов для регулировки скорости и остановки при возникновении дефектов.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/60 | Конкурент 1 (Emerson CSI 6500 Central Module) | Конкурент 2 (Siemens Sinumerik Control Module) |
|---|---|---|---|
| Производительность процессора | 200 МГц, 32-битный | 150 МГц, 32-битный | 180 МГц, 32-битный |
| Поддерживаемые модули | До 32 модулей | До 24 модуля | До 28 модулей |
| Протоколы коммуникации | Ethernet/IP, Modbus TCP, OPC UA/DA, BNCP | Modbus TCP, OPC UA, серйный Modbus RTU | Ethernet/IP, Modbus TCP, PROFINET |
| Режим резервирования | Да (горячая замена) | Да (столбчатая замена) | Да (горячая замена, только в высоких версиях) |
| Диагностика системы | Полная (модули, каналы, коммуникация) | Ограниченная (только модули) | Детальная (модули, каналы), без диагностики коммуникации |
| Сертификация SIL | SIL 2 | Нет | SIL 1 |
| Зашифрование данных | AES-256 | Нет | AES-128 |
| MTBF | 400 000 часов | 250 000 часов | 300 000 часов |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества BENTLY NEVADA 3500/60 перед конкурентами: более высокая производительность процессора, поддержка большего количества модулей (до 32), расширенный набор протоколов коммуникации (включая специализированный BNCP), режим горячей замены в резервировании, полная диагностика системы, сертификация SIL 2 и зашифрование данных AES-256. Полная совместимость с всеми модулями системы BENTLY NEVADA 3500 и высокая надежность (MTBF 400 000 часов) делают модуль предпочтительным выбором для сложных систем мониторинга и защиты.
Советы по выбору
- Определите масштаб системы мониторинга: Если вам нужно подключить более 24 модулей или масштабировать систему в будущем, BENTLY NEVADA 3500/60 с поддержкой до 32 модулей — оптимальный выбор, в то время как конкуренты ограничены меньшим количеством.
- Проверьте требования к интеграции с внешними системами: Если требуется совместимость с разными протоколами (например, OPC UA для SCADA и Ethernet/IP для DCS), модуль обеспечивает широкие возможности коммуникации, в то время как у конкурентов набор протоколов ограничен.
- Оцените критичность бесперебойной работы: Для систем, где отказ невозможен (например, атомные станции, крупные ТЭЦ), режим резервирования с горячей заменой BENTLY NEVADA 3500/60 гарантирует бесперебойную работу, в то время как другие модули требуют остановки для замены.
- Учтите требования к безопасности: Если система относится к классу SIL или требуется защита данных, сертификация SIL 2 и зашифрование AES-256 делают модуль подходящим, в то время как конкуренты не обеспечивают таких уровней безопасности.
- Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения совместимости модуля с вашими существующими модулями системы 3500 и внешними системами, а также для получения рекомендаций по конфигурации для ваших задач.
Важные примечания
- При монтировании BENTLY NEVADA 3500/60 обеспечьте достаточную вентиляцию в шкафу — модуль генерирует тепло при работе с максимальной нагрузкой, и эффективная вентиляция предотвращает перегрев.
- При конфигурации через ПО BENTLY NEVADA System 1 правильно настроите роли пользователей и права доступа — это предотвращает несанкционированное изменение параметров системы.
- Регулярно обновляйте firmware модуля — производитель выпускает обновления с исправлениями ошибок и новыми функциями, что повышает надежность и безопасность системы.
- При использовании в режиме резервирования убедитесь, что оба модуля BENTLY NEVADA 3500/60 имеют одинаковую версию firmware и конфигурацию — это гарантирует плавный переход при отказе основного модуля.
- При подключении к сети обеспечьте защиту от сетевых атак (например, через фаервол) — несмотря на зашифрование данных, дополнительные меры безопасности снижают риск несанкционированного доступа.
- 3500/60
