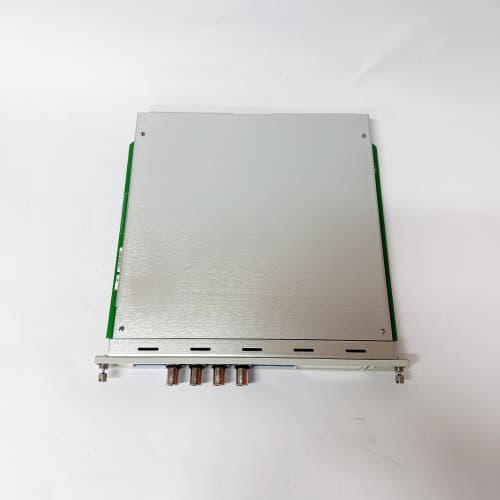

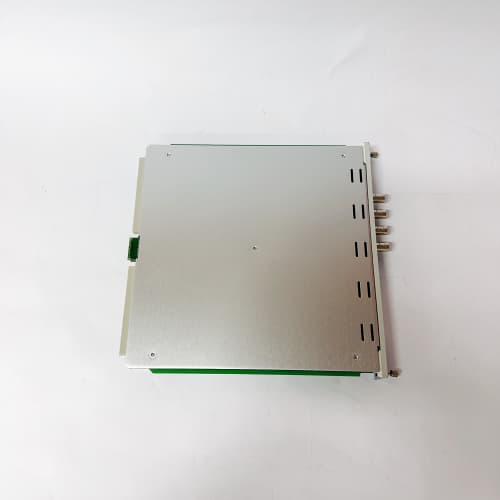

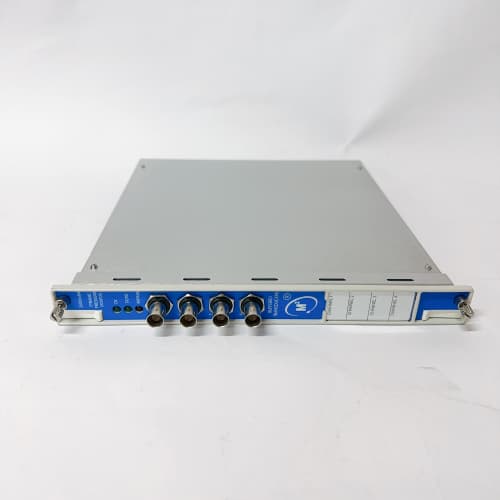

BENTLY NEVADA 3500/64-02-01 — Усовершенствованный модуль мониторинга динамического давления для системы 3500

Описание продукта

Технические параметры

• Тип модуля: Четырехканальный модуль мониторинга динамического давления для системы 3500
• Диапазон измерения давления: 0,1 кПа – 500 кПа (настраиваемый по каждому каналу)
• Разрешение измерений: 0,01 Па
• Погрешность измерений: ±0,25 % полного масштаба (в диапазоне 10 % – 100 % FS)
• Процессор: 32-битный цифровой сигнальный процессор (DSP) с тактовой частотой 128 МГц
• Функции фильтрации: Настраиваемые каскадные фильтры (полосовой, нотический, цифровой низкочастотный), частота среза 0,1 Гц – 10 кГц
• Типы входных сигналов: Дифференциальные и однокоординатные сигналы от piezoresistive, индуктивных и емкостных датчиков
• Типы выходных сигналов: 4–20 мА (макс. ток 50 мА), 0–10 В, цифровой выход (RS-485)
• Протоколы коммуникации: Modbus TCP, Ethernet/IP, BNCP (для связи с системой 3500)
• Скорость передачи данных: До 1 Гбит/с (Ethernet), до 115200 бод (RS-485)
• Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 0,6 А (без нагрузки), 1,0 А (при максимальной нагрузке)
• Рабочая температура: -40 °C до +80 °C
• Влажность: 5–95% (без конденсации)
• Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
• Габариты (ширина × глубина × высота): 170 × 95 × 75 мм
• Масса: 0,5 кг
• Материал корпуса: Нержавеющая сталь (AISI 304) с анодным покрытием
• Защитные функции: Защита от электромагнитных помех (IEC 61000-4-2/3/4/6), защита от короткого замыкания и перегрузки
• Сертификации: API 670, API 618, ATEX Zone 2, CE, SIL 2
• Средняя наработка на отказ (MTBF): 380 000 часов (по стандарту MIL-HDBK-217F)
• Гарантийный срок: 5 лет

Преимущества и особенности

1. Высокая точность и расширенный диапазон измерений: BENTLY NEVADA 3500/64-02-01 обеспечивает разрешение до 0,01 Па и погрешность ±0,25 % полного масштаба, а также расширенный диапазон измерений (0,1 кПа – 500 кПа), что позволяет контролировать как слабые, так и сильные колебания давления в критическом оборудовании.
2. Усиленные функции фильтрации: Каскадные настраиваемые фильтры (полосовой, нотический, цифровой низкочастотный) эффективно подавляют помехи и улучшают качество обработки сигналов, адаптируясь к специфике различных промышленных процессов.
3. Высокая помехоустойчивость и надежность: Усиленная защита от электромагнитных помех (EMC) и короткого замыкания, а также корпус из нержавеющей стали с улучшенной тепловыделением гарантируют устойчивость работы BENTLY NEVADA 3500/64-02-01 в суровых условиях (высокая температура, вибрация, электромагнитные интерференции).
4. Гибкая интеграция и коммуникация: Поддержка протоколов Modbus TCP и Ethernet/IP позволяет легко интегрировать модуль в современные промышленные сети SCADA/DCS, а совместимость с системой 3500 упрощает масштабирование и модернизацию существующих решений.
5. Детальная диагностика и удаленное управление: Модуль автоматически контролирует состояние каждого канала, уровень сигнала и наличие помех, а также позволяет удаленно настраивать параметры и скачивать логи данных через ПО BENTLY NEVADA System 1 — снижает затраты на обслуживание.
6. Сертификация SIL 2 и соответствие стандартам API: Соответствие требованиям SIL 2 и стандартам API 670/618 делает BENTLY NEVADA 3500/64-02-01 подходящим для использования в критических системах защиты, где надежность и безопасность являются первостепенными задачами.

Примеры применения в отраслях

• Тяжелая энергетика: Мониторинг турбин и котлов на ТЭЦ и НПЗ — BENTLY NEVADA 3500/64-02-01 контролирует динамическое давление в камерах сгорания, трубопроводах пара и системы охлаждения. При выявлении аномалий (скачки давления, нерегулярные колебания) модуль немедленно передает сигналы в центральный модуль 3500/60 для запуска алгоритмов защиты и предотвращения перегрева или разрушения компонентов.
• Нефтегазовая промышленность: Контроль компрессоров и трубопроводов на морских платформах и наземных промыслах — модуль отслеживает колебания давления в компрессорных ступенях и трубопроводах, выявляя ранние признаки повреждений или загрязнений. Высокая помехоустойчивость BENTLY NEVADA 3500/64-02-01 гарантирует надежность в условиях сильной вибрации и электромагнитных интерференций.
• Атомная энергетика: Мониторинг системы охлаждения и реакторов — модуль с сертификацией SIL 2 контролирует давление в линиях подачи воды и теплообменников, обеспечивая соответствие требованиям безопасности. Точность измерений и быстрая реакция на аномалии предотвращают перегрев реактора и другие критические ситуации.
• Химическая промышленность: Мониторинг реакторов высокого давления — BENTLY NEVADA 3500/64-02-01 контролирует давление в реакторах при синтезе химических веществ, предотвращая превышение критических порогов и выбросы опасных химикатов. Расширенный диапазон измерений позволяет адаптировать модуль к различным типам реакторов.
• Тяжелое машиностроение: Мониторинг гидравлических и пневматических систем — модуль отслеживает давление в гидравлических приводах прессов, штамповочных машин и насосов, выявляя утечки и другие неполадки. Детальная диагностика позволяет планировать профилактическое обслуживание и продлевать срок службы оборудования.

Сравнение с конкурентами

Советы по выбору

1. Определите требования к точности и диапазону измерений: Если вам нужно контролировать широкий диапазон давления (от 0,1 кПа до 500 кПа) с высокой точностью (разрешение ≤0,01 Па), BENTLY NEVADA 3500/64-02-01 — оптимальный выбор, в то время как конкуренты ограничены более узким диапазоном или низкой точностью.
2. Проверьте условия эксплуатации: Для суровых условий (высокая температура, вибрация, электромагнитные помехи) усиленная помехоустойчивость и прочный корпус модуля гарантируют надежность, в то время как другие модули могут не выдерживать такие нагрузки.
3. Оцените требования к интеграции: Если ваши системы работают через Modbus TCP или Ethernet/IP, модуль интегрируется без дополнительных адаптеров, в то время как конкуренты требуют дополнительного оборудования или лицензий.
4. Учтите критичность системы защиты: Для систем класса SIL 2 или соответствия стандартам API 670/618 BENTLY NEVADA 3500/64-02-01 с соответствующей сертификацией является обязательным выбором, в то время как конкуренты не обеспечивают таких уровней безопасности.
5. Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения совместимости модуля с вашими датчиками и существующими системами, а также для получения рекомендаций по настройке фильтров и параметров измерений.

Важные примечания

• При монтаже BENTLY NEVADA 3500/64-02-01 располагайте модуль максимально близко к датчикам давления — это уменьшает длину кабеля и снижает риск искажений сигнала, повышая точность измерений.
• Регулярно калибруйте модуль не реже раза в год с использованием эталонного оборудования — это гарантирует сохранение точности и соответствие требованиям сертификации SIL 2.
• При конфигурации фильтров через ПО BENTLY NEVADA System 1 адаптируйте частоту среза к специфике вашего оборудования (например, для турбин используйте низкочастотный фильтр для подавления вибрационных помех).
• При подключении к сети обеспечьте стабильность питания (24 В ДС) и защиту от пульсаций — нестабильное питание может привести к сбоям в работе модуля и неверным показаниям.
• Не эксплуатируйте модуль за пределами заявленного температурного диапазона (-40 °C до +80 °C) и влажности (5–95% без конденсации) — это приведет к деградации компонентов и потере гарантии.
