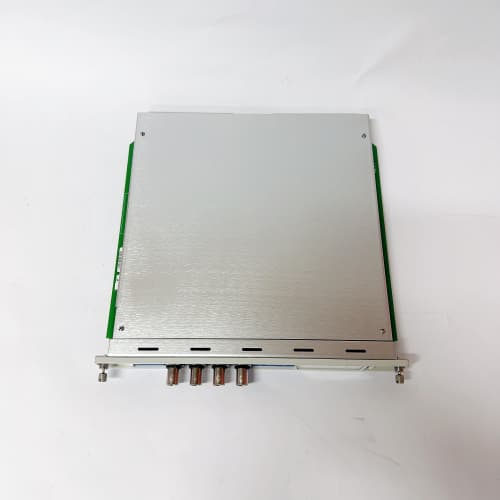

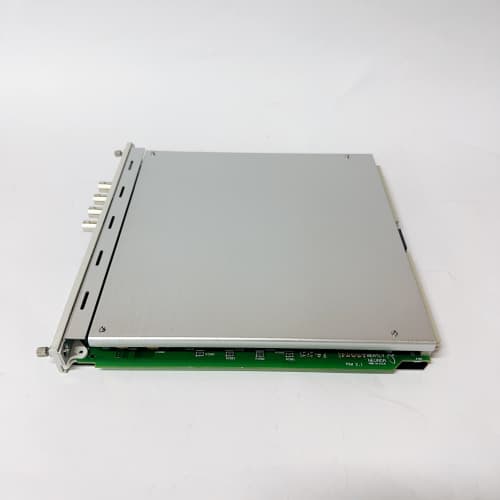

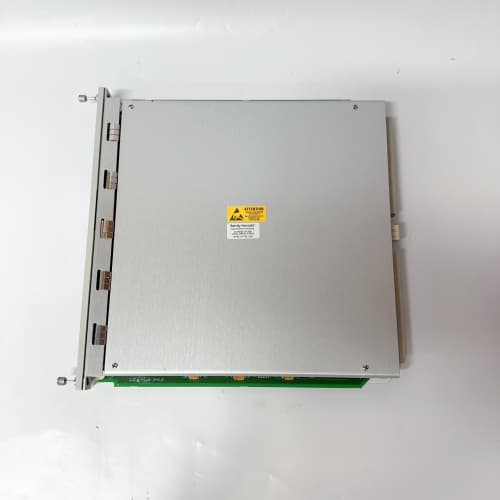

BENTLY NEVADA 3500/70M-01-00 – Модуль мониторинга механических параметров для вращательного оборудования
BENTLY NEVADA 3500/70M-01-00 – это специализированный модуль мониторинга механических параметров от компании BENTLY NEVADA, разработанный для интеграции в систему мониторинга 3500 и предназначенный для комплексного контроля состояния вращательного промышленного оборудования (турбин, компрессоров, насосов, генераторов). Устройство BENTLY NEVADA 3500/70M-01-00 обеспечивает измерение ключевых механических параметров – вибраций, позиции вала, эксцентриситета и осевого смещения – с высокой точностью, позволяя выявлять аномалии на ранних стадиях и предотвращать внезапные поломки. Это делает его незаменимым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где надежность работы оборудования напрямую влияет на безопасность эксплуатации и эффективность производства. Особенно ценным преимуществом BENTLY NEVADA 3500/70M-01-00 является его универсальность в подключении датчиков и полная совместимость с компонентами системы 3500, гарантируя простоту интеграции и стабильность в суровых промышленных условиях.
Описание продукта
BENTLY NEVADA 3500/70M-01-00 представляет собой модуль мониторинга механических параметров, являющийся частью семейства систем BENTLY NEVADA 3500 и предназначенный для детального контроля здоровья вращательного оборудования. Компонент BENTLY NEVADA 3500/70M-01-00 поддерживает подключение индуктивных датчиков приближения, сейсмических датчиков и LVDT (линейных дифференциальных трансформаторов), обеспечивая измерение поперечных и осевых вибраций, позиции вала, эксцентриситета при пуске/остановке и осевого смещения. Одной из ключевых особенностей BENTLY NEVADA 3500/70M-01-00 является встроенная логика обработки данных в реальном времени и генерация оповещательных (WARN) и аварийных (TRIP) сигналов при превышении программных порогов, что позволяет операторам своевременно реагировать на угрозы. BENTLY NEVADA 3500/70M-01-00 монтируется в стандартную раму системы 3500 (1 слот), коммуницирует с центральным процессором (3500/60 133811-01) через внутреннюю высокоскоростную шину и поддерживает удаленную конфигурацию и диагностику через ПО Bently Nevada System 1. Модуль широко используется в критических приложениях, где требуется высокоуровневое понимание состояния механических компонентов оборудования.
Технические параметры
- Тип устройства: Модуль мониторинга механических параметров системы BENTLY NEVADA 3500
- Функциональные возможности:
- Измерение поперечных и осевых вибраций (смещение, скорость, ускорение)
- Контроль позиции вала, эксцентриситета и осевого смещения
- Подключение индуктивных датчиков приближения, сейсмических датчиков и LVDT
- Генерация оповещательных (WARN) и аварийных (TRIP) сигналов
- Логирование параметров и событий для прогнозировочного обслуживания
- Встроенная защита от электромагнитных помех и коротких замыканий
- Удаленная конфигурация и диагностика через ПО Bently Nevada System 1
- Параметры измерений:
- Количество каналов: 4 независимых программируемых канала
- Типы измерений:
- Смещение (вибрации/позиция): ±1 мм, ±2 мм, ±5 мм (настраиваемый диапазон)
- Скорость вибраций: 0–200 мм/с (поперечное направление)
- Ускорение: 0–50 г (поперечное и осевое направление)
- Эксцентриситет: 0–10 мм (при пуске/остановке)
- Осевое смещение: ±10 мм
- Точность измерения: ±0,02% от полного диапазона (при 25 °C)
- Разрешение: 24 бит
- Диапазон частот: 0,001 Гц – 10 кГц (настраиваемый цифровой фильтр)
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от модуля питания 3500/15)
- Потребляемый ток: ≤ 300 мА (в режиме обычной работы)
- Потребляемая мощность: ≤ 7,2 Вт
- Защита от электромагнитных помех (ЭМП): класс EMS 5
- Изоляция: между каналами и шиной питания – 2500 В АС (1 мин)
- Операционные характеристики:
- Операционные температуры: -20 °C до +70 °C
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 3000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 250 000 часов
- Механические характеристики:
- Габаритные размеры: 48,3 мм (ширина) × 228,6 мм (высота) × 304,8 мм (глубина)
- Масса: 1,1 кг
- Класс защиты: IP20 (для встраивания в раму)
- Сертификации: ГОСТ Р, CE, UL, SIL 2 (IEC 61508), ATEX (зона 2/22)
Преимущества и особенности
- Комплексный мониторинг механических параметров: BENTLY NEVADA 3500/70M-01-00 измеряет все критические механические параметры вращательного оборудования (вибрации, позиция, эксцентриситет, осевое смещение), предоставляя полное представление о состоянии механических компонентов (подшипники, валы, уплотнения).
- Универсальность в подключении датчиков: Поддержка индуктивных, сейсмических датчиков и LVDT делает модуль совместимым с большинством стандартных сенсоров, позволяя интегрировать его в существующие системы без замены оборудования.
- Высокая точность и стабильность: Точность измерения ±0,02% и защита EMS 5 гарантируют стабильные и надежные показания даже в условиях сильных электромагнитных помех (близко к генераторам, трансформаторам) и перепадов температуры.
- Логика защиты в реальном времени: Встроенная обработка данных и генерация сигналов WARN/TRIP позволяют мгновенно реагировать на аномалии, предотвращая катастрофические поломки и снижая экономические потери.
- Полная совместимость с системой 3500: Модуль идеально интегрируется с центральным процессором 3500/60, модулем коммуникации 3500/64 и другими функциональными компонентами, обеспечивая единое управление и передачу данных в上位ные системы DCS/SCADA.
- Удобство эксплуатации: Удаленная конфигурация и диагностика через ПО Bently Nevada System 1, а также встроенные LED-индикаторы статуса, упрощают настройку, обслуживание и выявление неисправностей, снижая эксплуатационные затраты.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/70M-01-00 используется для мониторинга главных турбин и генераторов. Модуль подключает индуктивные датчики приближения для измерения поперечных вибраций и LVDT для контроля осевого смещения вала, передавая данные в центральный процессор 3500/60. При превышении вибраций на 15% выше нормы генерируется оповещение, а при достижении критического порога – аварийная команда на остановку турбины.
- Крупная ТЭЦ (3,0 ГВт): В тепловой электростанции в Красноярской области BENTLY NEVADA 3500/70M-01-00 интегрирован в систему мониторинга 6 котлотурбинных агрегатов. Модуль контролирует эксцентриситет роторов при пуске и остановке, а также вибрации подшипников в рабочем режиме. Данные логируются с частотой 50 Гц, позволяя инженерам анализировать тенденции износа и планировать техническое обслуживание.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири BENTLY NEVADA 3500/70M-01-00 используется для мониторинга газовых турбин и компрессоров. Модуль подключает сейсмические датчики для контроля вибраций корпуса и индуктивные датчики для измерения позиции вала, выявляя такие проблемы, как неуравновешенность ротора или износ уплотнений. Данные передаются через модуль коммуникации 3500/64 в SCADA-систему Emerson DeltaV.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/70M-01-00 контролирует состояние насосов высокого давления для подачи расплава. Модуль измеряет осевые и поперечные вибрации, а также осевое смещение вала, сигнализируя об износе подшипников на ранних стадиях. Это позволяет заменить изношенные компоненты в периоды низкой производительности, избегая внезапных остановок.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/70M-01-00 | Конкурентский продукт (Siemens SITRANS VC400) | Преимущество BENTLY NEVADA 3500/70M-01-00 |
|---|---|---|---|
| Типы измерений | Вибрации (смещение/скорость/ускорение), позиция, эксцентриситет, осевое смещение | Только вибрации и позиция | Комплексный контроль всех критических механических параметров |
| Поддерживаемые датчики | Индуктивные, сейсмические, LVDT | Только индуктивные и сейсмические | Универсальность – подключение различных типов сенсоров без дополнительных модулей |
| Точность измерения | ±0,02% от полного диапазона | ±0,1% от полного диапазона | Высокая точность, критическая для выявления незначительных аномалий |
| Совместимость | Полная совместимость с системой BENTLY NEVADA 3500 | Ограниченная совместимость с системами сторонних производителей | Легкая интеграция в существующие комплексы 3500, снижение затрат на модернизацию |
| MTBF | ≥ 250 000 часов | ≥ 180 000 часов | Более высокая отказоустойчивость для критических приложений |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемые параметры мониторинга: если необходимо комплексное контроль вибраций, позиции, эксцентриситета и осевого смещения, BENTLY NEVADA 3500/70M-01-00 превосходит конкурентов, поддерживающих только частичные функции.
- Проверьте тип используемых датчиков: модуль поддерживает индуктивные, сейсмические датчики и LVDT – убедитесь в совместимости с уже установленными сенсорами на объекте.
- Оцените условия эксплуатации: в условиях экстремальных температур (-20 °C до +70 °C) или сильных электромагнитных помех класс EMS 5 гарантирует стабильность работы – актуально для энергетики и нефтегазовой отрасли.
- Предпочитайте покупку у официальных дилеров BENTLY NEVADA: это гарантирует подлинность модуля, наличие сертификатов и профессиональную техническую поддержку при интеграции и настройке.
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/70M-01-00 должен выполнять квалифицированный персонал с опытом работы с системами мониторинга BENTLY NEVADA 3500 и механическими сенсорами.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- Используйте только оригинальные кабели и разъемы для подключения датчиков – некачественные коммуникационные линии могут искажать сигналы и снизить точность измерений.
- Регулярно выполняйте калибровку модуля и датчиков через ПО Bently Nevada System 1 (рекомендуется раз в год) – это поддерживает высокую точность и продлевает срок службы оборудования.
- Настройте пороговые значения WARN/TRIP в соответствии с техническими характеристиками вашего оборудования – не превышайте рекомендуемые параметры, чтобы избежать ложных аварий или неработы защиты.
