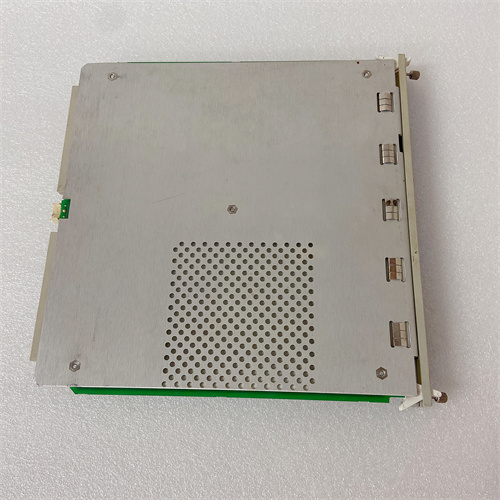

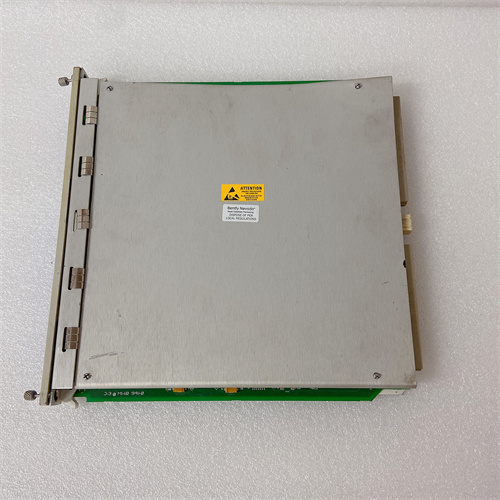

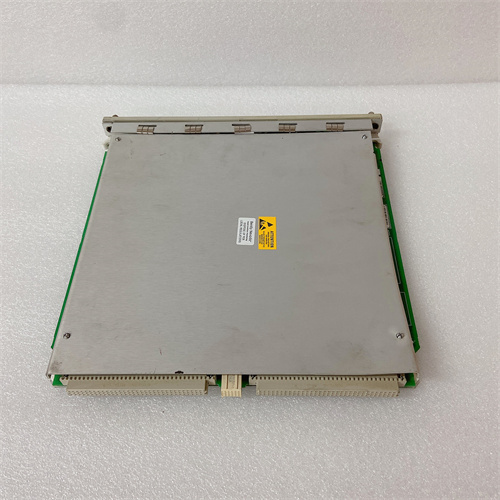

BENTLY NEVADA 3500/92-A04-B01-C01 — Конфигурируемый модуль интерфейса для интеграции системы 3500 с промышленными сетями

Описание продукта

Технические параметры

• Тип модуля: Конфигурируемый модуль интерфейса с фиксированным набором портов
• Конфигурация портов:
  • 4 порта Gigabit Ethernet (RJ45)
  • 1 серийный порт RS-485/RS-232 (конфигурируемый)
  • 1 порт для специализированных протоколов (BNCP/HART)
• Поддерживаемые протоколы:
  • Ethernet: TCP/IP, Modbus TCP, Ethernet/IP, OPC UA/DA, PROFINET
  • Серийные: Modbus RTU (RS-485), RS-232 (диагностика/конфигурация)
  • Специализированные: Bently Nevada BNCP (для связи с модулями системы 3500), HART
• Скорость передачи данных:
  • Ethernet: До 1 Гбит/с
  • Серийный порт: До 921600 бод (RS-485), до 115200 бод (RS-232)
• Функции коммуникации:
  • Передача данных в реальном времени (частота обновления до 1 кГц)
  • Преобразование протоколов (BNCP ↔ Modbus TCP/Ethernet/IP)
  • Логирование коммуникационных событий и ошибок
• Защитные функции:
  • Зашифрование данных в передаче (AES-256)
  • Защита от электромагнитных помех (IEC 61000-4-2/3/4/6)
  • Парольная авторизация и разделение ролей пользователей
• Диагностика: Мониторинг состояния портов, коммуникации и подключений; автоматическое оповещение об ошибках
• Интерфейсы дополнительно: Порт USB-C (для локальной конфигурации и обновлений)
• Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 0,6 А (без нагрузки), 1,2 А (при максимальной нагрузке)
• Рабочая температура: -40 °C до +80 °C
• Влажность: 5–95% (без конденсации)
• Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
• Размеры: 170 × 95 × 75 мм
• Крепление: DIN-рейка (35 мм) / шасси системы BENTLY NEVADA 3500
• Сертификации: CE, UL, ATEX Zone 2, IEC 61010-1, ISO 9001, SIL 1
• Совместимость: Все модули системы BENTLY NEVADA 3500, внешние системы SCADA/DCS (Siemens, ABB, Emerson, Honeywell)
• Средняя наработка на отказ (MTBF): 400 000 часов (по стандарту MIL-HDBK-217F)
• Гарантийный срок: 5 лет

Преимущества и особенности

1. Оптимизированная конфигурация портов: BENTLY NEVADA 3500/92-A04-B01-C01 оснащен 4 портами Ethernet, серийным портом и специализированным портом, что покрывает большинство потребностей в интеграции с промышленными сетями — нет необходимости в дополнительных адаптерах.
2. Высокая производительность коммуникации: Поддержка Gigabit Ethernet (до 1 Гбит/с) обеспечивает быструю передачу данных в реальном времени, критическую для мониторинга и защиты критического оборудования.
3. Надежность и бесперебойная работа: Поддержка горячей замены позволяет заменить модуль без остановки системы 3500, а прочный корпус и усиленная защита от помех гарантируют устойчивость работы в суровых промышленных условиях.
4. Безопасность данных: Зашифрование AES-256 и система авторизации предотвращают несанкционированный доступ и утечку данных, соответствуюя требованиям безопасности критических объектов.
5. Простота интеграции и конфигурации: Предопределенная конфигурация портов и полная совместимость с системой 3500 упрощают установку и настройку, а удаленное управление через ПО System 1 снижает затраты на обслуживание.
6. Расширенная диагностика: Модуль автоматически контролирует состояние портов и коммуникации, оповещает операторов об ошибках, что позволяет своевременно устранить проблемы и избежать простоев.

Примеры применения в отраслях

• Тяжелая энергетика: Интеграция системы мониторинга турбин с SCADA — BENTLY NEVADA 3500/92-A04-B01-C01 передаёт данные о вибрации, температуре и давлении через Ethernet/IP в центральную SCADA-систему, позволяя операторам контролировать состояние оборудования в реальном времени и реагировать на аномалии.
• Нефтегазовая промышленность: Коммуникация с DCS на морских платформах — модуль использует 4 порта Ethernet для подключения к разным сегментам сети DCS, а серийный порт RS-485 для связи с локальными датчиками. Горячая замена BENTLY NEVADA 3500/92-A04-B01-C01 гарантирует бесперебойную коммуникацию в условиях ограниченного обслуживания.
• Атомная энергетика: Интеграция с безопасными системами управления — модуль передаёт критические данные через зашифрованные каналы AES-256 в безопасные DCS-системы, соответствуюя требованиям SIL 1 и стандартам безопасности атомных объектов.
• Химическая промышленность: Коммуникация с системами анализа данных — BENTLY NEVADA 3500/92-A04-B01-C01 собирает данные о состоянии реакторов через порт BNCP и передаёт их в корпоративную систему анализа данных через OPC UA, позволяя планировать профилактическое обслуживание.
• Тяжелое машиностроение: Интеграция с локальными контроллерами станков — модуль использует серийный порт RS-485 для связи с контроллерами шпиндельных станков, передавая данные о вибрации и температуре для автоматического регулирования режима работы.

Сравнение с конкурентами

Советы по выбору

1. Определите требуемое количество Ethernet-портов: Если вам нужно подключить систему 3500 к нескольким сегментам сети SCADA/DCS (4 и более), BENTLY NEVADA 3500/92-A04-B01-C01 с 4 портами Ethernet — оптимальный выбор, в то время как конкуренты ограничены 2–3 портами.
2. Проверьте требования к скорости передачи: Для передачи больших объемов данных в реальном времени (например, мониторинг турбин) Gigabit Ethernet модуля гарантирует без задержек, в то время как конкуренты с 100 Мбит/с могут не справиться с нагрузкой.
3. Оцените необходимость бесперебойной работы: Для критических объектов (морские платформы, атомные станции) горячая замена модуля является обязательным требованием, что делает BENTLY NEVADA 3500/92-A04-B01-C01 предпочтительным выбором.
4. Учтите требования к безопасности: Если требуется защита данных (например, в химической или атомной промышленности), зашифрование AES-256 модуля соответствует высоким стандартам безопасности, в то время как конкуренты предлагают слабые или отсутствующие механизмы защиты.
5. Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения совместимости модуля с вашими внешними системами и получения рекомендаций по конфигурации протоколов.

Важные примечания

• При монтировании BENTLY NEVADA 3500/92-A04-B01-C01 обеспечьте достаточную вентиляцию в шкафу — модуль генерирует тепло при работе с максимальной нагрузкой, и эффективная вентиляция предотвращает перегрев.
• При конфигурации протоколов через ПО BENTLY NEVADA System 1 правильно настроите параметры (адрес IP, скорость передачи, паритет) — несоответствие может привести к нестабильной коммуникации.
• Регулярно обновляйте firmware модуля — производитель выпускает обновления с исправлениями ошибок и улучшениями безопасности, что повышает надежность и совместимость.
• При подключении к сети используйте защищенные кабели (CAT 5e или выше) для Ethernet и экранированные кабели для серийного порта — это снижает риск помех и утечки данных.
• Не эксплуатируйте модуль за пределами заявленного температурного диапазона (-40 °C до +80 °C) и влажности (5–95% без конденсации) — это приведет к деградации компонентов и потере гарантии.
