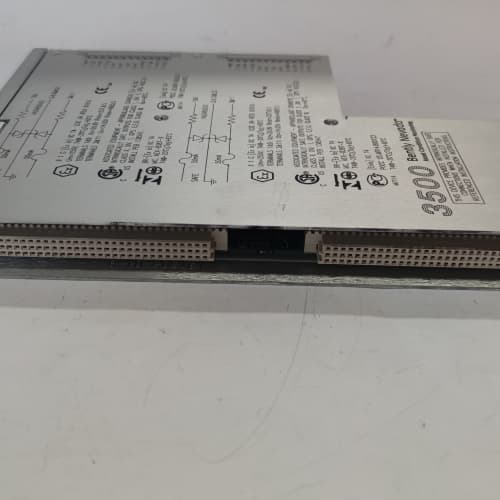

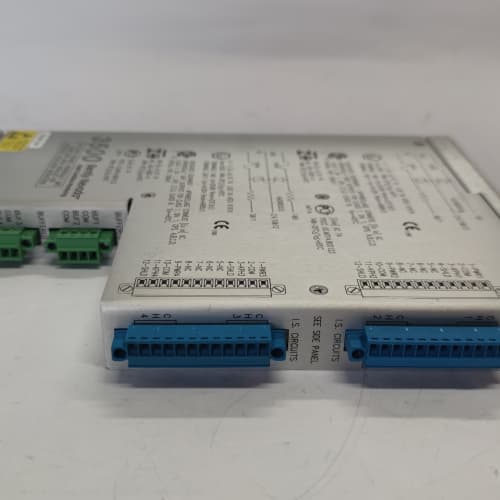

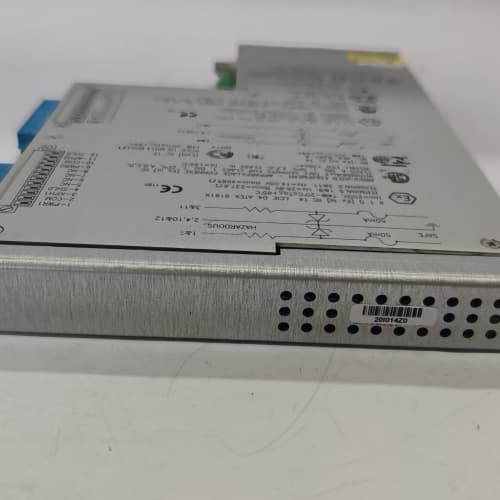

BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 – Модуль аналогового интерфейса с настраиваемыми параметрами для системы мониторинга 3500
BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 – это высокоточный модуль аналогового интерфейса с настраиваемыми конфигурациями от компании Bently Nevada, разработанный для интеграции в систему мониторинга BENTLY NEVADA 3500 и обеспечения точного контроля специализированных аналоговых параметров критического промышленного оборудования. Устройство BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 сочетает в себе гибкую конфигурацию каналов, поддержку широкого спектра индустриальных сигналов и расширенные функции обработки данных, что делает его идеальным выбором для объектов с специфическими требованиями к мониторингу (например, точный контроль температуры, давления, расхода в турбинах, компрессорах и генераторах). Это делает его незаменимым компонентом для энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где требуется соответствие высоким стандартам точности и надежности. Особенно ценным преимуществом BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 является его модульность, сертифицированная стабильность в суровых условиях и полная совместимость с всеми компонентами системы 3500, гарантируя бесперебойную работу и простоту интеграции.
Описание продукта
BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 представляет собой специализированный модуль аналогового интерфейса, являющийся частью семейства систем BENTLY NEVADA 3500 и предназначенный для обработки и передачи аналоговых данных в реальном времени. Компонент BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 оснащен 8 универсальными аналоговыми каналами, которые могут быть индивидуально настроены под различные типы сигналов (4–20 мА, 0–10 В, ±5 В, mV) через ПО Bently Nevada System 1. Одной из ключевых особенностей BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 является встроенная высокоточная АЦП (24 бита), защита каналов от перегрузок и электромагнитных помех, а также поддержка функции «горячего замены» (hot-swap) для минимизации простоев системы. BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 монтируется в стандартную раму системы 3500 (1 слот), коммуницирует с центральным процессором (3500/60 133811-01) через внутреннюю высокоскоростную шину и поддерживает удаленную диагностику и калибровку. Модуль широко используется в критических приложениях, где требуется обработка специфических аналоговых сигналов и высокая точность измерений.
Технические параметры
- Тип устройства: Модуль аналогового интерфейса с настраиваемыми каналами для системы мониторинга BENTLY NEVADA 3500
- Функциональные возможности:
- Обработка аналоговых сигналов в реальном времени
- Настраиваемая конфигурация 8 универсальных каналов
- Поддержка широкого спектра индустриальных сигналов
- Высокоточная калибровка и стабильность измерений
- Защита каналов от перегрузок, коротких замыканий и электромагнитных помех
- Поддержка «горячего замены» (hot-swap) для минимизации простоев
- Удаленная диагностика, калибровка и конфигурация через ПО Bently Nevada System 1
- Интеграция с защитными функциями системы 3500 (генерация WARN/TRIP по аналоговым параметрам)
- Параметры аналоговых каналов:
- Количество каналов: 8 универсальных (конфигурируемых как входы)
- Поддерживаемые сигналы: 4–20 мА (пассивный/активный), 0–10 В, ±5 В, 0–100 мВ (дифференциальные входы)
- Точность измерения: ±0,008% от полного диапазона (при 25 °C)
- Разрешение: 24 бит
- Задержка обработки сигнала: ≤ 1,5 мс
- Изоляция каналов: 2500 В АС между каналами, 2500 В АС между каналами и шиной питания
- Номинальное сопротивление входа: 125 Ом (для 4–20 мА), ≥ 100 кОм (для напряжных сигналов)
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от модуля питания 3500/91-01-01-00)
- Потребляемый ток: ≤ 280 мА (в режиме обычной работы)
- Потребляемая мощность: ≤ 6,7 Вт
- Защита от электромагнитных помех (ЭМП): класс EMS 5
- Операционные характеристики:
- Операционные температуры: -20 °C до +70 °C
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 3000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 420 000 часов
- Механические характеристики:
- Габаритные размеры: 48,3 мм (ширина) × 228,6 мм (высота) × 304,8 мм (глубина)
- Масса: 1 кг
- Класс защиты: IP20 (для встраивания в раму)
- Поддержка «горячего замены» (hot-swap): да
- Сертификации: ГОСТ Р, CE, UL, IEC 61010-1, IEC 61326-1 (электромагнитная совместимость), ATEX (зона 2/22), ISO 9001 (качество производства)
Преимущества и особенности
- Экстремальная точность измерений: Точность ±0,008% и 24-битное разрешение делают BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 одним из самых точных модулей аналогового интерфейса в линейке 3500, обеспечивая надежные данные для критических приложений (например, контроль температуры ротора турбины).
- Гибкая конфигурация каналов: Поддержка различных типов сигналов (4–20 мА, 0–10 В, ±5 В, мВ) позволяет интегрировать модуль с широким спектром аналоговых датчиков (температурных, давлений, расходомеров), адаптируясь к специфическим требованиям объекта.
- Поддержка «горячего замены»: Возможность замены модуля без остановки системы 3500 минимизирует простои производства, критично для объектов с непрерывным циклом работы (например, газоперерабатывающие заводы, ТЭЦ).
- Комплексная защита и стабильность: Класс защиты EMS 5 и изоляция каналов на 2500 В АС гарантируют стабильную работу в суровых промышленных условиях (высокое электромагнитное поле, перепады температуры, влажность).
- Полная совместимость с системой 3500: Модуль идеально интегрируется с центральным процессором 3500/60, модулем коммуникации 3500/64 и модулем безопасности 3500/92-07-GCN, обеспечивая единое управление и передачу данных в上位ные системы DCS/SCADA.
- Удобство эксплуатации: Удаленная калибровка и диагностика через ПО Bently Nevada System 1 упрощают обслуживание, снижают затраты на техническое обслуживание и увеличивают срок службы модуля.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 используется для мониторинга температуры ротора главной турбины. Модуль подключен к 8 дифференциальным датчикам температуры (0–100 мВ), передавая точные данные в центральный процессор 3500/60. Высокая точность измерений (±0,008%) позволяет выявлять минимальные температурные скачки, предотвращая повреждение ротора. При превышении критической температуры модуль генерирует сигнал TRIP, останавливая турбину через модуль безопасности 3500/92-07-GCN.
- Крупная ТЭЦ (3,0 ГВт): В тепловой электростанции в Красноярской области BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 интегрирован в систему мониторинга котлотурбинных агрегатов. Модуль настроен на обработку сигналов 4–20 мА от датчиков давления пара и 0–10 В от расходомеров топлива. Данные передаются в SCADA-систему Siemens WinCC через модуль коммуникации 3500/64, позволяя операторам оптимизировать режим работы агрегатов и снизить расход топлива. Поддержка «горячего замены» позволяет заменить модуль при необходимости без остановки агрегата.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 используется для контроля давления газа в компрессорах. Модуль подключен к 8 датчикам давления (4–20 мА), передавая данные в модуль безопасности 3500/92-07-GCN. При превышении давления на 15% выше нормы модуль генерирует сигнал WARN, а при достижении критического порога – аварийная команда на закрытие клапанов подачи газа. Стабильность работы в условиях низких температур (-20 °C) гарантируется сертифицированными операционными характеристиками.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 обеспечивает мониторинг температуры расплава в печах. Модуль настроен на обработку сигналов ±5 В от термокупелей, передавая точные данные в центральную систему управления. Высокая точность измерений позволяет регулировать мощность нагрева, предотвращая перегрев или недогрев расплава. Удаленная диагностика через ПО Bently Nevada System 1 позволяет инженерам отслеживать состояние каналов и выполнять калибровку без посещения опасных зон цеха.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 | Конкурентский продукт (ABB AI801 Analog Input Module) | Преимущество BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 |
|---|---|---|---|
| Точность измерения | ±0,008% от полного диапазона | ±0,02% от полного диапазона | Экстремальная точность, критическая для мониторинга специализированных параметров |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, ±5 В, 0–100 мВ | 4–20 мА, 0–10 В | Широкий спектр поддерживаемых сигналов, включая низковольтные (мВ) для дифференциальных датчиков |
| Поддержка hot-swap | Да | Нет | Возможность замены модуля без остановки системы, минимизация простоев |
| Изоляция каналов | 2500 В АС | 1000 В АС | Более надежная защита от перепадов напряжения и помех, увеличение срока службы |
| MTBF | ≥ 420 000 часов | ≥ 250 000 часов | Более высокая отказоустойчивость для длительной эксплуатации в суровых условиях |
| Совместимость | Полная совместимость с системой BENTLY NEVADA 3500 | Ограниченная совместимость с системами сторонних производителей | Легкая интеграция в существующие комплексы 3500, без необходимости дополнительного программного обеспечения |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип аналоговых сигналов: Если на объекте используются специфические сигналы (например, низковольтные мВ для температурных датчиков или ±5 В для давлений), BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 с широким спектром поддерживаемых сигналов станет оптимальным выбором.
- Оцените требования к точности: Для критических приложений (мониторинг ротора турбины, температура расплава) экстремальная точность ±0,008% является ключевым преимуществом.
- Проверьте необходимость hot-swap: Для объектов с непрерывным циклом работы (АЭС, газоперерабатывающие заводы) поддержка «горячего замены» минимизирует простои и снижает экономические потери.
- Предпочитайте покупку у официальных дилеров Bently Nevada: Это гарантирует подлинность модуля, наличие сертификатов и профессиональную техническую поддержку при интеграции и настройке.
Меры предосторожности
- Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/94-A02-B00-C01 145988-01 должен выполнять квалифицированный персонал с опытом работы с аналоговыми интерфейсами и системами Bently Nevada 3500.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- Используйте только щитовые кабели для подключения аналоговых датчиков, особенно для низковольтных сигналов (мВ) – это снижает влияние электромагнитных помех и искажений сигналов.
- Перед запуском системы выполните калибровку каналов через ПО Bently Nevada System 1 – убедитесь в точности измерений и правильной конфигурации сигналов.
- При замене модуля используйте функцию hot-swap только в соответствии с инструкциями производителя – это предотвращает потерю данных и повреждение других компонентов системы 3500.
- Регулярно проверяйте состояние каналов через удаленную диагностику – своевременное выявление неисправностей (деградация датчика, обрыв кабеля) позволит избежать потери данных и аварий.
