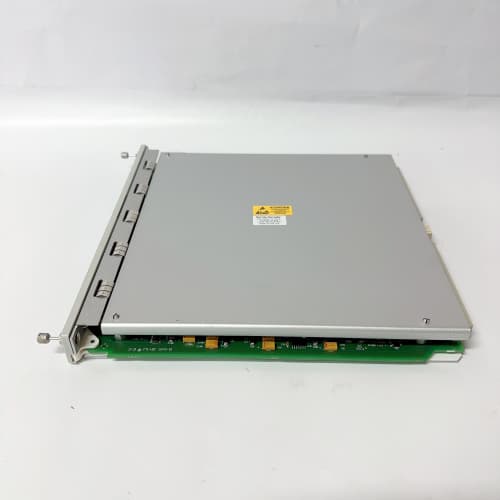

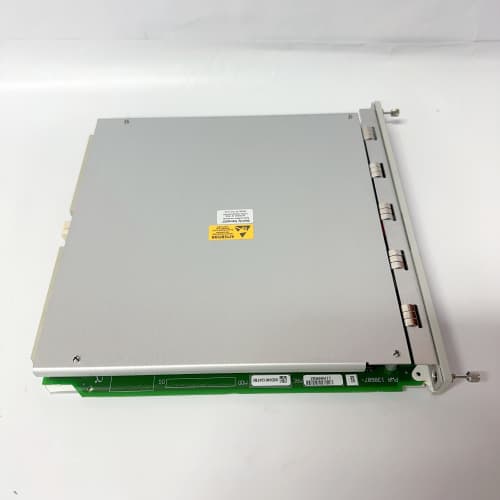

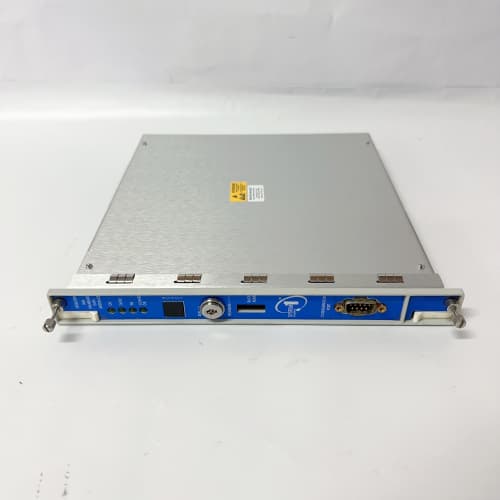

BENTLY NEVADA 3500/94M — Модуль мониторинга скорости и позиции ротора для системы 3500
BENTLY NEVADA 3500/94M — это специализированный модуль мониторинга скорости и позиции ротора от глобального лидера в сфере промышленного мониторинга BENTLY NEVADA, разработанный для критического вращательного оборудования. Компонент BENTLY NEVADA 3500/94M сочетает в себе высокую точность измерений, надежность в суровых условиях и простоту интеграции, что делает его неотъемлемым элементом для защиты и диагностики турбин, компрессоров, генераторов и насосов в энергетике, нефтегазовой, химической и атомной промышленности. Модуль обеспечивает контроль ключевых параметров ротора (скорость вращения, положение, фазовый угол) и генерирует сигналы аварийной защиты при отклонении от заданных порогов, предотвращая катастрофические отказы. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору BENTLY NEVADA 3500/94M, а также сравнение с аналогами на рынке.
Описание продукта
BENTLY NEVADA 3500/94M представляет собой двухканальный модуль мониторинга скорости и позиции ротора, специализированный на работе с индуктивными датчиками BENTLY NEVADA (например, 3300 XL, 3500) и сторонними аналогами. Модуль интегрируется с центральным модулем BENTLY NEVADA 3500/60 и другими компонентами системы 3500, передавая данные в реальном времени для мониторинга и автоматического управления. Особая ценность BENTLY NEVADA 3500/94M — поддержка измерения скорости в широком диапазоне, точное определение положения ротора (включая фазовый угол для анализа несоосности) и наличие настраиваемых пороговых значений для сигналов WARN/ALARM/SHUTDOWN. Модуль оснащен усиленной защитой от электромагнитных помех (EMC) и короткого замыкания, а также поддерживает удаленное конфигурирование и диагностику через ПО BENTLY NEVADA System 1. Корпус модуля выполнен из прочной нержавеющей стали (AISI 304), что гарантирует устойчивость работы в диапазоне температур от -40 °C до +80 °C. Полная совместимость с системой 3500 позволяет легко интегрировать BENTLY NEVADA 3500/94M в существующие решения без необходимости дополнительной настройки оборудования.
Технические параметры
- Тип модуля: Двухканальный модуль мониторинга скорости и позиции ротора
- Количество каналов: 2 независимых канала (каждой канал поддерживает измерение скорости и позиции)
- Поддерживаемые параметры:
- Скорость вращения: Абсолютная скорость, ускорение/замедление
- Положение ротора: Радиальное положение, фазовый угол, относительное смещение
- Поддерживаемые датчики: Индуктивные датчики (BENTLY NEVADA 3300 XL, 3500), индуктивные датчики сторонних производителей (4–20 мА, 0–10 В)
- Диапазон измерений:
- Скорость вращения: 0–30 000 об/мин (настраиваемый)
- Положение ротора: ±5 мм (радиальное), 0–360 ° (фазовый угол)
- Разрешение измерений:
- Скорость: 1 об/мин
- Положение: 0,001 мм (радиальное), 0,1 ° (фазовый угол)
- Погрешность измерений:
- Скорость: ±0,1 % полного масштаба
- Положение: ±0,2 % полного масштаба
- Типы выходных сигналов: 4–20 мА (Макс. ток 50 мА на канал), цифровой выход (RS-485), релейные выходы (2 шт., нормально разомкнутые/замкнутые)
- Протоколы коммуникации: BNCP (для связи с системой 3500), Modbus TCP/Ethernet/IP (для внешних систем SCADA/DCS)
- Скорость передачи данных: До 1 Гбит/с (Ethernet), до 921600 бод (RS-485)
- Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 0,5 А (без нагрузки), 1,0 А (при максимальной нагрузке)
- Рабочая температура: -40 °C до +80 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
- Размеры: 170 × 95 × 75 мм
- Крепление: DIN-рейка (35 мм) / шасси системы BENTLY NEVADA 3500
- Материал корпуса: Нержавеющая сталь (AISI 304)
- Защитные функции: Защита от электромагнитных помех (IEC 61000-4-2/3/4/6), защита от короткого замыкания и перегрузки
- Функции: Настраиваемые пороговые значения, логирование событий, диагностика каналов и датчиков, антидребезг сигналов
- Сертификации: API 670, API 618, ATEX Zone 2, CE, SIL 2
- Средняя наработка на отказ (MTBF): 400 000 часов (по стандарту MIL-HDBK-217F)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Высокая точность измерений: BENTLY NEVADA 3500/94M обеспечивает погрешность скорости не более ±0,1 % полного масштаба и разрешение положения до 0,001 мм, что позволяет точно контролировать состояние ротора и выявлять ранние признаки неполадок (несоосность, износ уплотнений).
- Широкий диапазон скорости: Поддержка диапазона 0–30 000 об/мин делает модуль универсальным для различных типов оборудования — от низкоскоростных насосов до высокоскоростных турбин.
- Надежность в суровых условиях: Прочный корпус из нержавеющей стали и усиленная защита от электромагнитных помех гарантируют устойчивость работы BENTLY NEVADA 3500/94M в агрессивных промышленных условиях (вибрация, перепады температуры, влажность).
- Простота интеграции: Полная совместимость с системой 3500 и поддержка стандартных промышленных протоколов (Modbus TCP, Ethernet/IP) упрощают интеграцию в существующие решения SCADA/DCS.
- Расширенная диагностика: Модуль автоматически контролирует состояние каналов и датчиков, сигнализируя об отказах или снижении качества сигнала — это позволяет операторам своевременно устранить проблемы и избежать ложных алармов.
- Гибкая конфигурация: Настраиваемые пороговые значения для сигналов WARN/ALARM/SHUTDOWN адаптируются к специфике каждого типа оборудования, обеспечивая эффективную защиту и предотвращение неоправданных остановок.
Примеры применения в отраслях
- Тяжелая энергетика: Мониторинг турбин и генераторов на ТЭЦ — BENTLY NEVADA 3500/94M контролирует скорость ротора турбины, радиальное положение и фазовый угол, передавая данные в центральную SCADA-систему. При превышении критической скорости или смещении ротора модуль генерирует сигнал аварийной остановки, предотвращая разрушение компонентов.
- Нефтегазовая промышленность: Контроль компрессоров на морских платформах — модуль отслеживает скорость компрессорного вала и положение ротора, выявляя несоосность и другие неполадки. Высокая надежность BENTLY NEVADA 3500/94M гарантирует работу в условиях сильной вибрации и влажности.
- Атомная энергетика: Защита реакторов и системы вращения — модуль с сертификацией SIL 2 контролирует скорость и положение ротора главного насоса реактора, передавая данные в безопасные системы управления. Точность измерений и быстрая реакция на аномалии предотвращают перегрев и другие критические ситуации.
- Химическая промышленность: Мониторинг насосов и агрегатов смешивания — BENTLY NEVADA 3500/94M контролирует скорость валов насосов и относительное положение ротора, выявляя утечки и износ уплотнений. Это позволяет своевременно остановить оборудование и избежать выбросов опасных химикатов.
- Тяжелое машиностроение: Мониторинг шпиндельных станков — модуль отслеживает скорость шпинделя и фазовый угол, обеспечивая стабильность работы станка и высокое качество продукции. Настраиваемые пороги предотвращают перегрузку и износ шпинделя.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/94M | Конкурент 1 (Emerson CSI 6500 Speed & Position Module) | Конкурент 2 (Siemens Sinumerik Rotor Monitoring Module) |
|---|---|---|---|
| Количество каналов | 2 | 1 | 2 |
| Диапазон скорости | 0–30 000 об/мин | 0–20 000 об/мин | 0–25 000 об/мин |
| Погрешность скорости | ±0,1 % FS | ±0,3 % FS | ±0,2 % FS |
| Разрешение положения | 0,001 мм | 0,01 мм | 0,005 мм |
| Протоколы коммуникации | BNCP, Modbus TCP, Ethernet/IP | Modbus RTU (требует адаптера) | PROFINET, Modbus RTU |
| Сертификация SIL | SIL 2 | Нет | SIL 1 |
| MTBF | 400 000 часов | 280 000 часов | 320 000 часов |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества BENTLY NEVADA 3500/94M перед конкурентами: более широкий диапазон скорости (0–30 000 об/мин), высокая точность измерений (погрешность ±0,1 % FS), разрешение положения до 0,001 мм, сертификация SIL 2 и поддержка современных протоколов коммуникации. Более длительный MTBF (400 000 часов) и гарантийный срок (5 лет) подтверждают высокую надежность модуля, а двухканальный дизайн позволяет контролировать два объекта одновременно или обеспечивать резервное измерение.
Советы по выбору
- Определите диапазон скорости и требования к точности: Если вам нужно контролировать высокоскоростное оборудование (до 30 000 об/мин) с высокой точностью (±0,1 % FS), BENTLY NEVADA 3500/94M — оптимальный выбор, в то время как конкуренты ограничены более низкими параметрами.
- Проверьте тип используемых датчиков: Модуль поддерживает как датчики BENTLY NEVADA, так и сторонние аналоги, что упрощает интеграцию в существующие системы и снижает затраты на замену оборудования.
- Оцените требования к сертификации: Для критических систем класса SIL 2 (атомная, химическая промышленность) модуль с соответствующей сертификацией является обязательным выбором, в то время как конкуренты не обеспечивают такие уровни безопасности.
- Учтите количество контролируемых объектов: Двухканальный дизайн BENTLY NEVADA 3500/94M позволяет контролировать два ротора одновременно (например, два насоса в параллельном исполнении) или использовать один канал для основного измерения и другой для резерва.
- Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения совместимости модуля с вашими датчиками и существующими системами, а также для получения рекомендаций по настройке пороговых значений.
Важные примечания
- При монтаже BENTLY NEVADA 3500/94M располагайте модуль максимально близко к датчикам — это уменьшает искажения сигнала и повышает точность измерений.
- Регулярно калибруйте модуль и датчики не реже раза в год с использованием эталонного оборудования — это гарантирует сохранение точности и соответствие требованиям сертификации.
- При конфигурации пороговых значений учитывайте специфику вашего оборудования (напр., критическая скорость турбины, допустимое смещение ротора) и требования стандартов API 670/618.
- При подключении к внешним системам через Modbus TCP/Ethernet/IP убедитесь в совместимости протоколов и настройках (IP-адрес, маска подсети, шлюз) — несоответствие может привести к потере данных.
- Не эксплуатируйте модуль за пределами заявленного температурного диапазона (-40 °C до +80 °C) и влажности (5–95% без конденсации) — это приведет к деградации компонентов и сокращению срока службы.
