Описание

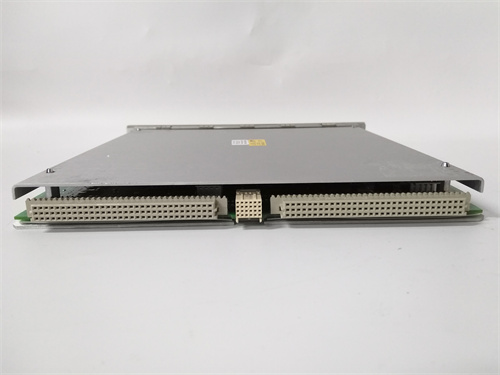

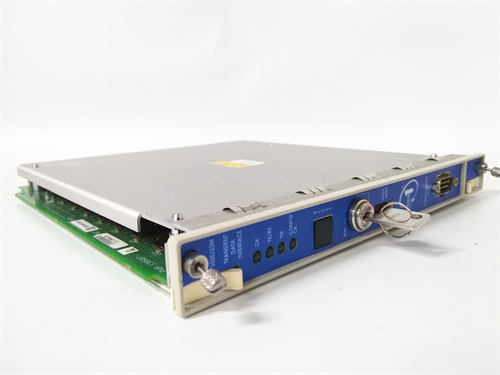

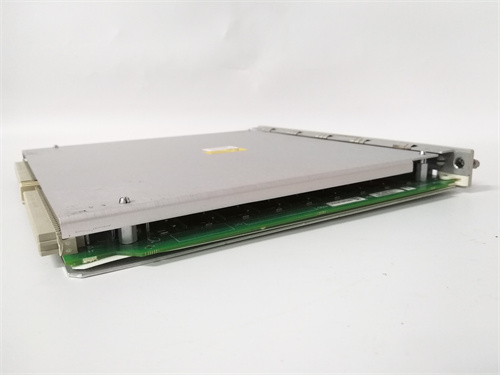

Bently Nevada 165855-04 – Модуль интерфейса для интеграции систем мониторинга промышленного оборудования
Bently Nevada 165855-04 – это специализированный модуль интерфейса от компании Bently Nevada, разработанный для надежной интеграции данных с систем мониторинга состояния оборудования (например, системы 3500, 1701) в автоматизированные комплексы (PLC, DCS, SCADA) и облачные платформы. Устройство Bently Nevada 165855-04 сочетает в себе высокую совместимость с протоколами, стабильность передачи данных и простоту интеграции, что делает его ключевым компонентом для цифрового мониторинга критического промышленного оборудования (турбины, генераторы, компрессоры) в энергетике, нефтегазовой отрасли и тяжелой промышленности России. Особенно ценным преимуществом Bently Nevada 165855-04 является его полная совместимость с продуктами Bently Nevada и универсальность для подключения к системам третьих сторон, а также поддержка реального времени передачи диагностических данных. Благодаря продвинутым функциям маршрутизации и буферизации, Bently Nevada 165855-04 обеспечивает непрерывную связь между сенсорами, системами мониторинга и верхнеуровневыми платформами, упрощая анализ состояния оборудования и принятие управленческих решений.
Описание продукта
Bently Nevada 165855-04 представляет собой модуль интерфейса с расширенным набором коммуникационных портов, предназначенный для агрегации, преобразования и передачи данных о состоянии промышленного оборудования (вибрация, положение вала, температура, скорость вращения) из систем мониторинга Bently Nevada в другие автоматизированные системы. Компонент Bently Nevada 165855-04 выступает в роли универсального шлюза, обеспечивая совместимость между специализированными протоколами Bently Nevada и стандартными индустриальными протоколами, что критично для интеграции в существующие производственные автоматизированные комплексы. Одной из ключевых особенностей Bently Nevada 165855-04 является поддержка как аналоговых, так и цифровых интерфейсов, а также возможность буферизации данных при временном сбое связи – это гарантирует сохранение критической диагностической информации. Bently Nevada 165855-04 имеет компактный дизайн для монтажа в стандартные шкафы 19″ и оснащен интуитивно понятным веб-интерфейсом для конфигурации протоколов и мониторинга состояния модуля. Модуль широко используется для интеграции систем мониторинга Bently Nevada с PLC (например, Siemens S7, ABB AC500), DCS (Siemens PCS 7, Emerson DeltaV) и SCADA-системами (Schneider Electric EcoStruxure, GE iFIX), а также для передачи данных в облачные платформы предиктивного обслуживания.
Технические параметры
- Тип устройства: Модуль интерфейса для интеграции систем мониторинга промышленного оборудования
- Коммуникационные интерфейсы (встроенные):
- Дигитальные интерфейсы:
- 2 порта Ethernet (10/100/1000 Мбит/с, RJ45), поддержка IEEE 802.3
- 4 порта RS-485/RS-232 (настраиваемые), скорость передачи до 921 600 бод
- Аналоговые интерфейсы:
- 16 входов аналогового сигнала (4–20 мА, 24-битное разрешение) – для подключения сенсоров напрямую
- 8 выходов аналогового сигнала (4–20 мА, 16-битное разрешение) – для передачи данных в контроллеры
- Дигитальные интерфейсы:
- Поддерживаемые протоколы:
- Дигитальные протоколы: Modbus TCP/RTU, Ethernet/IP, PROFINET IO, OPC UA, Bently Nevada Proprietary Protocol (для связи с системами 3500/1701)
- Протоколы безопасности: TLS 1.2/1.3, SSH, SNMPv3
- Характеристики передачи данных:
- Латенция передачи: До 1 мс (для цифровых протоколов)
- Производительность: До 10 000 сообщений в секунду
- Буферизация данных: До 1 млн записей (при сбое связи)
- Электрические характеристики:
- Напряжение питания: 24 В DC ±10% (однофазное)
- Потребляемый ток: ≤ 500 мА
- Защита от перегрузки и короткого замыкания: Встроенная
- Операционные температуры: -40 °C до +70 °C (широкоемкостный режим)
- Класс защиты по IP: IP20 (внутреннее монтирование в шкаф), опционально IP54 (герметичный корпус для внешнего монтирования)
- Габаритные размеры: 483 × 44 × 175 мм (ширина × высота × глубина) – стандарт 19″ rack, 1U
- Масса: 1,8 кг (базовая конфигурация)
- Функции:
- Агрегация и преобразование данных между различными протоколами
- Буферизация данных при временном сбое связи
- Мониторинг состояния модуля и диагностика ошибок (в реальном времени)
- Удаленное конфигурация через веб-интерфейс (HTTP/HTTPS) или специализированное ПО Bently Nevada
- Защита от электромагнитных помех (ЭМП) класса EMS 4
- Автоматическое восстановление соединения при сбое
- Логирование операций и событий (до 1 год хранения)
- Сертификации: ГОСТ Р, CE, UL, ATEX (для взрывоопасных зон: зона 2/22), IECEx
Преимущества и особенности
- Полная совместимость с продуктами Bently Nevada: Модуль Bently Nevada 165855-04 идеально интегрируется с системами мониторинга Bently Nevada (3500, 1701) через проприетарный протокол, обеспечивая передачу всех диагностических данных без потерь и искажений.
- Универсальность подключения: Поддержка стандартных индустриальных протоколов (Modbus, Ethernet/IP, PROFINET, OPC UA) и аналоговых интерфейсов позволяет Bently Nevada 165855-04 подключаться к любым автоматизированным системам (PLC, DCS, SCADA) и облачным платформам, избегая необходимости замены существующего оборудования.
- Надежность передачи данных: Буферизация до 1 млн записей при сбое связи и автоматическое восстановление соединений гарантируют сохранение критической диагностической информации, что критично для предиктивного обслуживания и анализа аварийных ситуаций.
- Простота интеграции и эксплуатации: Компактный размер 1U, интуитивно понятный веб-интерфейс с поддержкой русского языка и автоматизированная конфигурация протоколов упрощают монтаж, настройку и обслуживание Bently Nevada 165855-04, снижая требования к квалификации персонала.
- Высокая производительность и низкая латенция: Латенция до 1 мс и обработка до 10 000 сообщений в секунду обеспечивают реальное время передачи данных о состоянии оборудования, позволяя операторам своевременно реагировать на аномалии.
- Защита данных и устойчивость к внешним влияниям: Поддержка шифрования TLS 1.2/1.3 и защиты от ЭМП класса EMS 4 обеспечивают безопасность передачи данных и стабильную работу Bently Nevada 165855-04 в суровых промышленных условиях.
- Адаптация к российским требованиям: Сертификация ГОСТ Р, поддержка взрывоопасных зон (ATEX) и совместимость с российскими автоматизированными системами делают Bently Nevada 165855-04 полностью подходящим для использования на российских промышленных объектах.
Примеры применения в отраслях
- Энергетика (крупная ТЭЦ): В 1 200 МВт тепловой электростанции в Красноярском крае Bently Nevada 165855-04 используется для интеграции системы мониторинга Bently Nevada 3500 (контроль турбин и генераторов) в центральную DCS Siemens PCS 7. Модуль передаёт данные о вибрации, положении валов и температуре подшипников в реальном времени, позволяя операторам контролировать состояние оборудования через единый интерфейс DCS. Буферизация данных при сбое связи предотвратила потерю критической информации при кратковременном отключении сети, а низкая латенция обеспечила своевременную реакцию на аномалии.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Саратовской области Bently Nevada 165855-04 интегрирует системы мониторинга компрессоров и насосов с SCADA-системой Schneider Electric EcoStruxure. Модуль преобразует данные из проприетарного протокола Bently Nevada в Modbus TCP, передавая их в облачную платформу предиктивного обслуживания. Это позволило реализовать автоматический анализ тенденций вибрации и предсказать износ подшипников, сэкономив более 3 млн рублей на внеплановых ремонтах.
- Металлургия: В цветном металлургическом заводе в Нижнем Новгороде Bently Nevada 165855-04 подключён к системе мониторинга вентиляторов и электродных печей, передавая данные в PLC ABB AC500. Аналоговые входы модуля позволили подключить дополнительные температурные сенсоры, а выходы – передать сигналы управления в приводы вентиляторов. Это улучшило регулирование температуры в печях и увеличило срок службы оборудования на 20%.
- Химическая промышленность: В химическом заводе в Тюменской области Bently Nevada 165855-04 используется для интеграции систем мониторинга реакторов и агитаторов в DCS Emerson DeltaV. Сертификация ATEX позволило установить модуль в взрывоопасной зоне, а поддержка OPC UA обеспечила безопасную передачу данных в облачную систему мониторинга экологической безопасности. Модуль работает стабильно в условиях переменных температур и высокой электромагнитной помехи.
Сравнение с конкурентами
| Параметр | Bently Nevada 165855-04 | Конкурентский продукт (Emerson AMS Device Manager Interface) | Преимущество Bently Nevada 165855-04 |
|---|---|---|---|
| Совместимость с Bently Nevada | Полная поддержка систем 3500/1701 через проприетарный протокол | Ограниченная совместимость (только через стандартные протоколы) | Идеальная интеграция без потерь данных и настройки |
| Аналоговые интерфейсы | 16 входов + 8 выходов (4–20 мА) | 8 входов + 4 выходов (4–20 мА) | Большая гибкость в подключении сенсоров и передаче данных |
| Буферизация данных | До 1 млн записей | До 500 000 записей | Лучшая защита от потери данных при сбое связи |
| Поддерживаемые протоколы | Modbus, Ethernet/IP, PROFINET, OPC UA, Bently Proprietary | Modbus, OPC UA, HART | Широкая совместимость с различными автоматизированными системами |
| Веб-интерфейс | С поддержкой русского языка | Английский язык только | Удобство эксплуатации для российских операторов |
| Операционные температуры | -40 °C до +70 °C | -20 °C до +60 °C | Работа в холодных регионах России без дополнительного обогрева |
| Сертификация ATEX | Зона 2/22 | Зона 22 только | Подходит для более опасных взрывоопасных зон |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип системы мониторинга Bently Nevada и автоматизированной системы для интеграции – Bently Nevada 165855-04 идеально подходит для систем 3500/1701 и любых PLC/DCS/SCADA с поддержкой стандартных протоколов.
- Оцените количество подключаемых сенсоров и требуемые интерфейсы – для большого числа аналоговых сенсоров воспользуйтесь 16 входами модуля, для цифровой интеграции – Ethernet или RS-485 портами.
- Проверьте эксплуатационные условия – для взрывоопасных зон выбирайте вариант с сертификацией ATEX, для холодных помещений учтите рабочий диапазон температур от -40 °C до +70 °C.
- Учтите требования к безопасности данных – если требуется защищенная передача, убедитесь в поддержке шифрования TLS 1.2/1.3 и протоколов SSH/SNMPv3.
- Купайте через официальных дилеров Bently Nevada – это гарантирует подлинность продукции, наличие сертификатов ГОСТ Р/ATEX и профессиональную техническую поддержку (настройку протоколов, интеграцию с системами).
Меры предосторожности
- Монтаж, подключение и настройку Bently Nevada 165855-04 должен выполнять квалифицированный персонал с опытом работы с индустриальными коммуникационными модулями и системами мониторинга.
- Перед монтажом проверьте исправность корпуса, кабелей и разъемов модуля – отсутствие повреждений гарантирует стабильность работы и защиту от внешних влияниев.
- При подключении соблюдайте правила электробезопасности: отключите питание, используйте защитные средства индивидуальной защиты, проверьте отсутствие напряжения на входных/выходных цепях.
- При конфигурации протоколов строго следуйте технической документации Bently Nevada и требованиям к совместимости с целевой автоматизированной системой – неправильная настройка может привести к потере данных или нестабильной работе.
- Во время эксплуатации регулярно обновляйте прошивку модуля через официальный портал Bently Nevada, контролируйте состояние соединений и логи ошибок, а также выполняйте периодические диагностические проверки передачи данных.
- 165855-04
