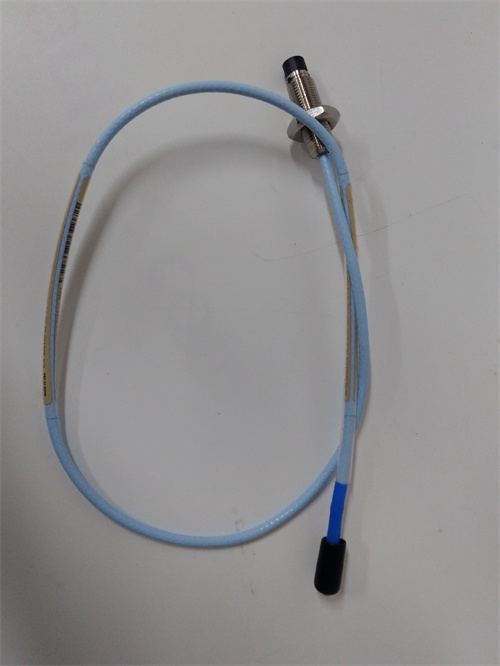

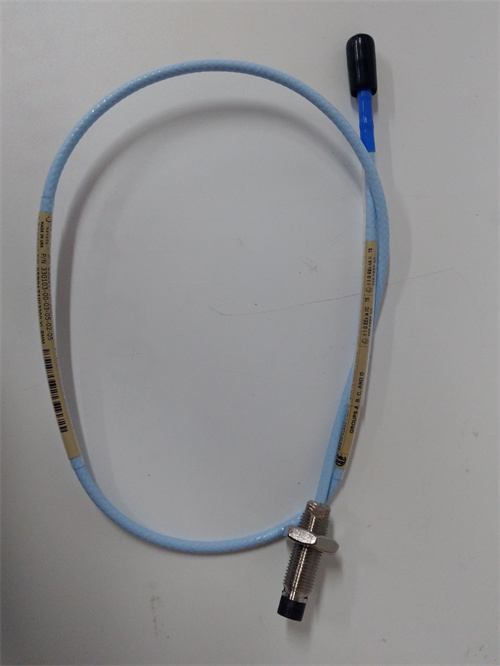

Bently Nevada 330101-00-36-10-02-05 – Высокоточный индуктивный сенсор для мониторинга тяжелого промышленного оборудования

Описание продукта

Технические параметры

• Тип устройства: Индуктивный сенсор положения вала и поперечной вибрации
• Измеряемые параметры:
  • Относительное положение вала: радиальное и осевое смещение
  • Поперечная вибрация: амплитуда вибрации вала (пик-пик)
• Диапазон измерений:
  • Положение вала: ±2,54 мм (радиальное смещение) – расширенный диапазон
  • Вибрация: 0–508 мкм (пик-пик) – расширенный диапазон
• Точность измерений:
  • Положение вала: ±0,5% от полного диапазона
  • Вибрация: ±1% от полного диапазона
• Чувствительность: 4 mV/мкм (фиксированная, калиброванная от завода)
• Частотный диапазон: 10 Гц – 10 кГц (для вибрации)
• Рабочая температура: -55 °C до +175 °C (стандартная версия); опционально до +260 °C (высокотемпературная модификация)
• Класс защиты по IP: IP67 (полная защита от пыли, кратковременное погружение в воду)
• Материал корпуса: Сталь 316L (антикоррозийная)
• Габаритные размеры:
  • Длина корпуса: 76 мм
  • Диаметр корпуса: 19 мм
  • Длина зонда (рабочая часть): 12,7 мм
• Электрические характеристики:
  • Напряжение питания: 12–24 В DC (от системы мониторинга)
  • Потребляемый ток: ≤ 20 мА
  • Выходной сигнал: Аналоговый сигнал ±5 В DC
  • Сопротивление нагрузки: ≥ 1 кОм
• Кабель: Тэфлоновый кабель длиной 3,0 м (стандартный); опционально до 10 м
• Разъем: Герметичный разъем MIL-C-5015 (стандартный) – для повышенной надежности соединения
• Сертификации: ГОСТ Р, CE, UL, ATEX (зона 1/21, группа IIB/IIC), IECEx, SIL 2 (по функциональной безопасности)

Преимущества и особенности

1. Расширенный диапазон измерений: Диапазон положения вала ±2,54 мм и вибрации 0–508 мкм делает Bently Nevada 330101-00-36-10-02-05 подходящим для мониторинга оборудования с большими возможными смещениями и вибрациями (например, крупные турбины, тяжелые компрессоры).
2. Эксклюзивная надежность и долговечность: Прочная конструкция из стали 316L, герметичный корпус IP67 и устойчивость к температурным колебаниям от -55 °C до +175 °C гарантируют длительную работу Bently Nevada 330101-00-36-10-02-05 в суровых промышленных условиях без потери точности.
3. Высокая точность измерений: Точность ±0,5% для положения вала и ±1% для вибрации обеспечивает максимальную достоверность данных о состоянии оборудования, критическую для предиктивного обслуживания.
4. Полная совместимость с системами Bently Nevada: Сенсор идеально интегрируется с системами мониторинга Bently Nevada (3500, 1701) через стандартные интерфейсы, обеспечивая передачу всех измеряемых параметров в реальном времени без дополнительных адаптеров.
5. Устойчивость к внешним влияниям: Защита от электромагнитных помех (ЭМП) класса EMS 4, коррозии и агрессивных химических веществ позволяет Bently Nevada 330101-00-36-10-02-05 работать в нефтегазовых, металлургических и химических средах, а также в зонах с высоким уровнем вибраций.
6. Простота монтажа и эксплуатации: Компактные размеры, длинный тефлоновый кабель и герметичный разъем упрощают монтаж и подключение Bently Nevada 330101-00-36-10-02-05 к оборудованию, даже в труднодоступных местах.
7. Адаптация к российским требованиям: Сертификация ГОСТ Р, поддержка взрывоопасных зон (ATEX) и совместимость с российскими системами мониторинга делают Bently Nevada 330101-00-36-10-02-05 полностью подходящим для использования на критических объектах России.

Примеры применения в отраслях

• Атомная энергетика (АЭС): На атомной электростанции в Ростовской области Bently Nevada 330101-00-36-10-02-05 используется для мониторинга главных турбин и генераторов. Сенсоры контролируют радиальное смещение валов (до ±2,54 мм) и поперечную вибрацию (до 508 мкм), передавая данные в систему Bently Nevada 3500. Благодаря расширенному диапазону измерений и высокой точности, сенсоры позволяют своевременно выявлять минимальные отклонения от нормы, обеспечивая безопасную эксплуатацию оборудования с нулевым допуском к простоям.
• Крупная ТЭЦ (2,0 ГВт): В тепловой электростанции в Красноярском крае Bently Nevada 330101-00-36-10-02-05 монтируются на котлотурбинных агрегатах для контроля состояния подшипников и валов. Сенсоры выдерживают высокие температуры (до 175 °C) и вибрации, передавая данные в центральную SCADA-систему. Расширенный диапазон измерений позволил адаптировать сенсоры под мониторинг старых турбин с большими возможными смещениями, снизив количество внеплановых ремонтов на 40%.
• Нефтегазовая отрасль: На нефтеперерабатывающем заводе в Санкт-Петербурге Bently Nevada 330101-00-36-10-02-05 используется для мониторинга тяжелых компрессоров и насосов системы перекачивания нефти. Герметичный корпус IP67 и устойчивость к коррозии обеспечивают надежную работу в агрессивной среде, а длинный тефлоновый кабель позволяет монтировать сенсоры в труднодоступных местах. Точные измерения вибрации предотвратили поломку компрессора, сэкономив более 5 млн рублей на восстановлении.
• Металлургия: В чёрном металлургическом заводе в Магнитогорске Bently Nevada 330101-00-36-10-02-05 контролируют вентиляторы плавильных печей и насосов циркуляции расплава. Сенсоры выдерживают высокие температуры и пыльность, передавая данные о состоянии оборудования в DCS Siemens PCS 7. Расширенный диапазон вибрации (до 508 мкм) позволяет контролировать оборудование при интенсивной работе, а раннее выявление износа подшипников позволило избежать остановки плавильной печи.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

• Определите диапазон измеряемых параметров – Bently Nevada 330101-00-36-10-02-05 с расширенным диапазоном (положение ±2,54 мм, вибрация 0–508 мкм) идеально подходит для мониторинга оборудования с большими возможными смещениями и вибрациями (крупные турбины, тяжелые компрессоры).
• Проверьте совместимость с системой мониторинга – сенсор идеально работает с системами Bently Nevada, а также с универсальными контроллерами с аналоговым входом ±5 В DC.
• Оцените эксплуатационные условия – для агрессивных средах или зон с высокой влажностью убедитесь в классе защиты IP67 и материале корпуса из стали 316L.
• Для взрывоопасных зон выберите вариант с сертификацией ATEX/IECEx (зона 1/21, группа IIB/IIC) – это гарантирует безопасность эксплуатации в условиях наличия легковоспламеняющих газов или пыли.
• Купайте через официальных дилеров Bently Nevada – это гарантирует подлинность продукции, наличие сертификатов калибровки и профессиональную техническую поддержку (расчет зазора, монтаж, обслуживание).

Меры предосторожности

• Монтаж и подключение Bently Nevada 330101-00-36-10-02-05 должен выполнять квалифицированный персонал с опытом работы с индуктивными сенсорами и критическим промышленным оборудованием.
• Перед монтажом проверьте исправность корпуса, кабеля и разъема – отсутствие царапин, трещин и повреждений кабеля гарантирует герметичность и надежность работы.
• При монтаже соблюдайте рекомендуемый зазор между сенсором и валом (по умолчанию 2,54 мм) – неправильный зазор снижает точность измерений или делает их невозможными.
• Во время эксплуатации регулярно очищайте сенсор от пыли и грязи, контролируйте целостность кабеля и разъема, а также выполняйте периодическую калибровку через официальные сервисные центры Bently Nevada.
• Не подвергайте сенсор механическим повреждениям, температурным шокам и контакту с агрессивными химическими веществами超出 указанных характеристик – это может привести к потере точности или поломке устройства.
