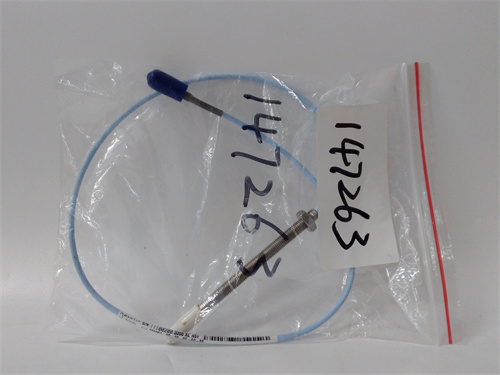

Bently Nevada 330101-20-40-10-02-05 – Универсальный индуктивный сенсор для мониторинга промышленного оборудования
Bently Nevada 330101-20-40-10-02-05 – это многофункциональный индуктивный сенсор положения и вибрации от компании Bently Nevada, являющейся лидером в сфере мониторинга критического промышленного оборудования. Устройство Bently Nevada 330101-20-40-10-02-05 разработано для круглосуточного контроля состояния валов, подшипников и других важных компонентов турбин, генераторов, компрессоров, насосов и вентиляторов в энергетике, нефтегазовой отрасли, металлургии и тяжелой промышленности России. Особенно ценным преимуществом Bently Nevada 330101-20-40-10-02-05 является его универсальность, высокая устойчивость к экстремальным условиям и полная совместимость с системами мониторинга Bently Nevada (например, 3500 Monitoring System). Благодаря продвинутой индуктивной технологии и прочной конструкции, Bently Nevada 330101-20-40-10-02-05 позволяет своевременно выявлять ранние признаки дефектов, предотвращая дорогостоящие аварии и оптимизируя сроки обслуживания оборудования.
Описание продукта
Bently Nevada 330101-20-40-10-02-05 представляет собой индуктивный пробник (сенсор), предназначенный для измерения относительного положения вала (радиального и осевое смещение) и поперечной вибрации промышленного оборудования. Компонент Bently Nevada 330101-20-40-10-02-05 работает на принципе изменения индуктивности катушки при взаимодействии с металлическим валом – генерируемый электромагнитный сигнал преобразуется в аналоговый выходной сигнал, пропорциональный измеряемому параметру. Одной из ключевых особенностей Bently Nevada 330101-20-40-10-02-05 является его универсальная конструкция: средняя длина корпуса, герметичный разъем и высококачественный кабель, что делает сенсор подходящим для большинства стандартных и специализированных приложений. Bently Nevada 330101-20-40-10-02-05 оснащен тефлоновым кабелем для повышенной устойчивости к высоким температурам и агрессивным средам, а также имеет фиксированную чувствительность, обеспечивающую стабильные измерения в течение всего срока эксплуатации. Сенсор широко используется в критических и обычных промышленных приложениях, где требуется баланс между точностью, надежностью и универсальностью.
Технические параметры
- Тип устройства: Индуктивный сенсор положения вала и поперечной вибрации
- Измеряемые параметры:
- Относительное положение вала: радиальное и осевое смещение
- Поперечная вибрация: амплитуда вибрации вала (пик-пик)
- Диапазон измерений:
- Положение вала: ±3,175 мм (радиальное смещение) – универсальный диапазон
- Вибрация: 0–635 мкм (пик-пик) – универсальный диапазон
- Точность измерений:
- Положение вала: ±0,5% от полного диапазона
- Вибрация: ±1% от полного диапазона
- Чувствительность: 2,56 mV/мкм (фиксированная, калиброванная от завода)
- Частотный диапазон: 10 Гц – 10 кГц (для вибрации)
- Рабочая температура: -55 °C до +175 °C (стандартная версия); опционально до +260 °C (высокотемпературная модификация)
- Класс защиты по IP: IP67 (полная защита от пыли, кратковременное погружение в воду)
- Материал корпуса: Сталь 316L (антикоррозийная)
- Габаритные размеры:
- Длина корпуса: 63,5 мм
- Диаметр корпуса: 19 мм
- Длина зонда (рабочая часть): 12,7 мм
- Электрические характеристики:
- Напряжение питания: 12–24 В DC (от системы мониторинга)
- Потребляемый ток: ≤ 20 мА
- Выходной сигнал: Аналоговый сигнал ±5 В DC
- Сопротивление нагрузки: ≥ 1 кОм
- Кабель: Тэфлоновый кабель длиной 4,0 м (стандартный); опционально до 10 м
- Разъем: Герметичный разъем MIL-C-5015 (стандартный) – для повышенной надежности соединения
- Сертификации: ГОСТ Р, CE, UL, ATEX (зона 1/21, группа IIB/IIC), IECEx, SIL 2 (по функциональной безопасности)
Преимущества и особенности
- Универсальный диапазон измерений: Диапазон положения вала ±3,175 мм и вибрации 0–635 мкм делает Bently Nevada 330101-20-40-10-02-05 подходящим для мониторинга различных типов оборудования – от стандартных насосов и вентиляторов до крупных турбин и компрессоров.
- Эксклюзивная надежность и долговечность: Прочная конструкция из стали 316L, герметичный корпус IP67 и устойчивость к температурным колебаниям от -55 °C до +175 °C гарантируют длительную работу Bently Nevada 330101-20-40-10-02-05 в суровых промышленных условиях без потери точности.
- Высокая точность измерений: Точность ±0,5% для положения вала и ±1% для вибрации обеспечивает максимальную достоверность данных о состоянии оборудования, критическую для предиктивного обслуживания.
- Полная совместимость с системами Bently Nevada: Сенсор идеально интегрируется с системами мониторинга Bently Nevada (3500, 1701) через стандартные интерфейсы, обеспечивая передачу всех измеряемых параметров в реальном времени без дополнительных адаптеров.
- Устойчивость к внешним влияниям: Защита от электромагнитных помех (ЭМП) класса EMS 4, коррозии и агрессивных химических веществ, а также тефлоновый кабель позволяют Bently Nevada 330101-20-40-10-02-05 работать в нефтегазовых, металлургических и химических средах.
- Простота монтажа и эксплуатации: Компактные размеры, длинный тефлоновый кабель и герметичный разъем упрощают монтаж и подключение Bently Nevada 330101-20-40-10-02-05 к оборудованию, даже в труднодоступных местах.
- Адаптация к российским требованиям: Сертификация ГОСТ Р, поддержка взрывоопасных зон (ATEX) и совместимость с российскими системами мониторинга делают Bently Nevada 330101-20-40-10-02-05 полностью подходящим для использования на российских промышленных объектах.
Примеры применения в отраслях
- Энергетика (средние ТЭЦ): В тепловой электростанции мощностью 500 МВт в Нижнем Новгороде Bently Nevada 330101-20-40-10-02-05 используется для мониторинга вспомогательных турбин и насосов. Сенсоры контролируют радиальное смещение валов (до ±3,175 мм) и поперечную вибрацию (до 635 мкм), передавая данные в систему Bently Nevada 3500. Универсальный диапазон измерений позволил адаптировать сенсоры под различные типы оборудования, снизив количество используемых моделей сенсоров на 30%.
- Нефтегазовая отрасль: На газодобывающем комплексе в Западном Сибири Bently Nevada 330101-20-40-10-02-05 монтируются на компрессорах и насосах системы добычи и перекачивания газа. Герметичный корпус IP67 и устойчивость к низким температурам (-50 °C зимой) обеспечивают надежную работу в суровых условиях, а точные измерения вибрации предотвратили поломку критического оборудования, сэкономив более 4 млн рублей на восстановлении.
- Металлургия: В цветном металлургическом заводе в Челябинске Bently Nevada 330101-20-40-10-02-05 контролируют вентиляторы электродных печей и насосов циркуляции воды. Сенсоры выдерживают высокие температуры (до 175 °C) и пыльность, передавая данные о состоянии оборудования в DCS ABB 800xA. Универсальный диапазон вибрации позволяет контролировать оборудование при различных режимах работы, а раннее выявление износа подшипников позволило избежать остановки производственного цеха.
- Химическая промышленность: В химическом заводе в Казани Bently Nevada 330101-20-40-10-02-05 используется для мониторинга агитаторов и смесителей в реакторах. Сертификация ATEX позволило установить сенсоры в взрывоопасной зоне, а устойчивость к агрессивным химическим веществам гарантирует надежную работу в условиях контакта с кислотами и щелочами. Точные измерения положения вала предотвращают повреждение реакторов из-за несоосности агитаторов.
Сравнение с конкурентами
| Параметр | Bently Nevada 330101-20-40-10-02-05 | Конкурентский продукт (Emerson CSI 2140) | Преимущество Bently Nevada 330101-20-40-10-02-05 |
|---|---|---|---|
| Диапазон измерений | Положение: ±3,175 мм; Вибрация: 0–635 мкм | Положение: ±2,0 мм; Вибрация: 0–500 мкм | Широкий универсальный диапазон для различных типов оборудования |
| Рабочая температура | -55 °C до +175 °C (опционально +260 °C) | -40 °C до +150 °C | Работа в более экстремальных температурах без потери точности |
| Точность измерений | ±0,5% (положение), ±1% (вибрация) | ±1% (положение), ±2% (вибрация) | Более высокая точность для критических приложений |
| Класс защиты | IP67 | IP65 | Лучшая защита от пыли и влаги, возможность кратковременного погружения |
| Сертификация ATEX | Зона 1/21, группа IIB/IIC | Зона 2/22, группа IIB | Подходит для более опасных взрывоопасных зон |
| Совместимость с системами | Полная совместимость с Bently Nevada 3500/1701 | Ограниченная совместимость с системами третьих сторон | Идеальная интеграция без дополнительных адаптеров |
| Кабель и разъем | Тэфлоновый кабель 4 м, герметичный разъем MIL-C-5015 | Полиуретановый кабель 2 м, стандартный разъем | Более надежный кабель и разъем для суровых условий |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите диапазон измеряемых параметров – Bently Nevada 330101-20-40-10-02-05 с универсальным диапазоном (положение ±3,175 мм, вибрация 0–635 мкм) идеально подходит для мониторинга различных типов оборудования, от стандартных насосов до крупных турбин.
- Проверьте совместимость с системой мониторинга – сенсор идеально работает с системами Bently Nevada, а также с универсальными контроллерами с аналоговым входом ±5 В DC.
- Оцените эксплуатационные условия – для агрессивных средах, высоких температур или низких температур убедитесь в классе защиты IP67, материале корпуса из стали 316L и тефлоновом кабеле.
- Для взрывоопасных зон выберите вариант с сертификацией ATEX/IECEx (зона 1/21, группа IIB/IIC) – это гарантирует безопасность эксплуатации в условиях наличия легковоспламеняющих газов или пыли.
- Купайте через официальных дилеров Bently Nevada – это гарантирует подлинность продукции, наличие сертификатов калибровки и профессиональную техническую поддержку (расчет зазора, монтаж, обслуживание).
Меры предосторожности
- Монтаж и подключение Bently Nevada 330101-20-40-10-02-05 должен выполнять квалифицированный персонал с опытом работы с индуктивными сенсорами и промышленным оборудованием.
- Перед монтажом проверьте исправность корпуса, кабеля и разъема – отсутствие царапин, трещин и повреждений кабеля гарантирует герметичность и надежность работы.
- При монтаже соблюдайте рекомендуемый зазор между сенсором и валом (по умолчанию 3,175 мм) – неправильный зазор снижает точность измерений или делает их невозможными.
- Во время эксплуатации регулярно очищайте сенсор от пыли и грязи, контролируйте целостность кабеля и разъема, а также выполняйте периодическую калибровку через официальные сервисные центры Bently Nevada.
- Не подвергайте сенсор механическим повреждениям, температурным шокам и контакту с агрессивными химическими веществами超出 указанных характеристик – это может привести к потере точности или поломке устройства.
