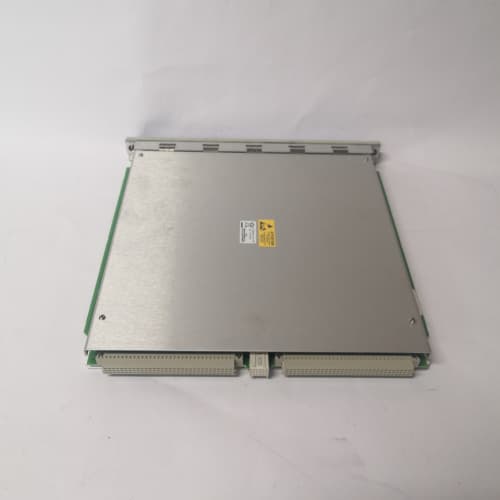

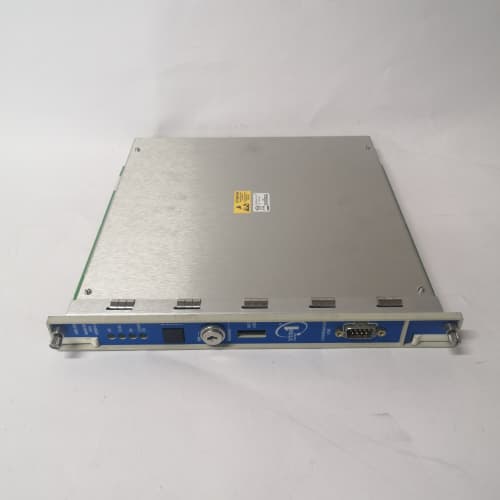

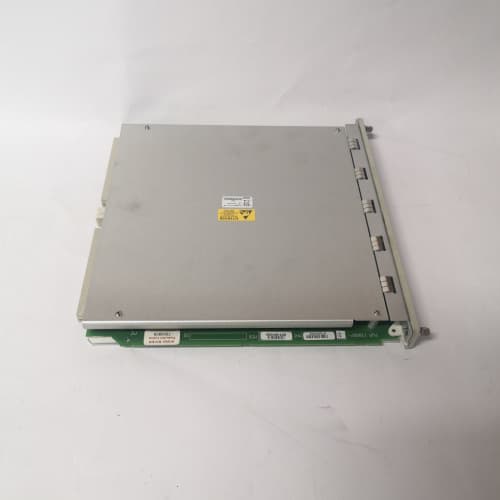

Bently Nevada 3500/04 138257-01 — Центральный модуль управления для системы мониторинга 3500
Bently Nevada 3500/04 138257-01 — это ключевой модуль управления от глобального лидера в сфере промышленного мониторинга Bently Nevada, разработанный для управления и интеграции компонентов системы мониторинга вращательных механизмов 3500. Компонент Bently Nevada 3500/04 138257-01 сочетает в себе высокую производительность, масштабируемость и надежность, что делает его сердцем систем предиктивного обслуживания в критических отраслях. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору Bently Nevada 3500/04 138257-01, а также сравнение с аналогами на рынке.
Описание продукта
Bently Nevada 3500/04 138257-01 представляет собой центральный модуль управления и коммуникации для системы мониторинга Bently Nevada 3500 — универсальной платформы для контроля состояния вращательных механизмов (турбины, компрессоры, генераторы, насосы). Модуль координирует работу сенсоров (например, серии 330101), модулей обработки сигналов и интерфейсов пользователя, обеспечивает передачу данных в системы PLC/DCS и локальные алерты при превышении критических параметров. Bently Nevada 3500/04 138257-01 отличается расширенными возможностями коммуникации, поддержкой множества промышленных протоколов и устойчивостью к внешним помехам, что позволяет использовать его в энергетике, нефтегазовой промышленности, металлургии и других отраслях с повышенными требованиями к безопасности. Благодаря модульному дизайну и стандартному креплению на DIN-рейку, Bently Nevada 3500/04 138257-01 легко интегрируется в существующие системы, а широкий диапазон рабочих температур гарантирует стабильную работу в агрессивных промышленных средах.
Технические параметры
- Тип модуля: Центральный модуль управления и коммуникации для системы 3500
- Поддерживаемые компоненты системы 3500: Модули обработки сигналов (3500/15, 3500/22), сенсоры proximity (330101), модули питания (3500/12)
- Количество подключаемых модулей: До 16 модулей обработки сигналов (в одной шасси)
- Протоколы коммуникации: Modbus TCP, Ethernet/IP, OPC UA, Profinet IO, Bently Nevada Communication Protocol (BNCP)
- Интерфейсы: 2 порта Ethernet (RJ45, 1 Гбит/с), RS-485, USB (для локальной конфигурации), порт для подключения клавиатуры/дисплея
- Встроенные функции: Локальная логика контроля, архивирование данных (до 2 лет), алерты по SMS/email, дистанционная диагностика
- Память: 32 ГБ SSD (для архивирования данных), 8 ГБ RAM
- Питание: 24 В ДС (диапазон 18–32 В ДС) / 120–230 В АС (опционально), потребляемый ток 2.5 А (при 24 В ДС)
- Рабочая температура: -40 °C до +75 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф)
- Размеры: 175 × 100 × 80 мм
- Крепление: DIN-рейка (35 мм) / шасси системы 3500
- Сертификации: CE, UL, ATEX Zone 2, IEC 61508 (SIL 2), ISO 9001
- Совместимость с PLC/DCS: Siemens S7-1500, ABB AC500, Schneider Modicon M580, Emerson DeltaV
- Программное обеспечение: Bently Nevada System 1 (для конфигурации, мониторинга и анализа данных)
Преимущества и особенности
- Масштабируемость и интеграбельность: Bently Nevada 3500/04 138257-01 поддерживает до 16 модулей обработки сигналов, что позволяет масштабировать систему под нужды объектов любого размера — от небольших насосов до крупных турбинных установок.
- Многовалютность протоколов: Поддержка ключевых промышленных протоколов (Modbus TCP, OPC UA, Profinet IO) и собственного протокола BNCP обеспечивает полную интеграцию с системами PLC/DCS и сенсорами Bently Nevada, избавляя от необходимости дополнительных адаптеров.
- Расширенная диагностика и архивирование: Встроенная функция архивирования данных до 2 лет и дистанционная диагностика через System 1 позволяют анализировать состояние оборудования в реальном времени и предсказывать возможные отказы, минимизируя простои.
- Высокая надежность и безопасность: Сертификация SIL 2 и ATEX Zone 2 подтверждает соответствие модуля требованиям к безопасностно важным системам, а устойчивость к электромагнитным помехам гарантирует стабильную работу в промышленных средах.
- Простота эксплуатации: Интуитивно понятное ПО Bently Nevada System 1 для конфигурации и мониторинга, а также локальные алерты (акустические, световые) упрощают работу технического персонала, даже без глубоких знаний системы.
- Резервное копирование и восстановление: Автоматическое резервное копирование конфигурации и данных защищает от потери критической информации, а быстрая процедура восстановления минимизирует время простоя при неполадках.
Примеры применения в отраслях
- Энергетика: Использование Bently Nevada 3500/04 138257-01 в системах мониторинга турбин и генераторов на ТЭЦ, ГЭС и АЭС — координация работы сенсоров 330101 и модулей 3500/15, передача данных в DCS, алерты при превышении вибрации или смещения ротора.
- Нефтегазовая промышленность: Управление системой мониторинга компрессоров и насосов на добывающих платформах и реферериях — интеграция с PLC Siemens S7-1500, архивирование данных о давлении и температуре, дистанционная диагностика через OPC UA.
- Металлургия: Контроль вращательных механизмов вальцов и электродов на линиях прокатки — координация модулей обработки сигналов, сигнализация о критических параметрах, интеграция с системой управления производством.
- Химическая промышленность: Мониторинг реакторов и смесителей в агрессивных средах — сертификация ATEX Zone 2 гарантирует безопасность, а архивирование данных позволяет подтвердить соответствие процессов стандартам.
- Транспортная инфраструктура: Мониторинг дизельных двигателей и электроприводов на поездах и кораблях — компактный дизайн модуля и низкое потребление энергии делают его подходящим для мобильных объектов.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/04 138257-01 | Конкурент 1 (Emerson CSI 6500 Gateway) | Конкурент 2 (Siemens Sinumerik Integrate IoT) |
|---|---|---|---|
| Поддерживаемые модули | До 16 модулей обработки сигналов | До 10 модулей | До 12 модулей |
| Протоколы коммуникации | Modbus TCP, OPC UA, Profinet IO, BNCP | Modbus TCP, Ethernet/IP | Profinet IO, OPC UA |
| Архивное хранилище | До 2 лет | До 1 года | До 1.5 лет |
| Сертификации | CE, UL, ATEX Zone 2, SIL 2 | CE, UL, ATEX Zone 2 | CE, UL |
| Совместимость с сенсорами | Полная с Bently Nevada 330101 | Ограниченная с Emerson CSI sensors | Универсальная (с ограничениями) |
| Питание | 24 В ДС / 120–230 В АС (опционально) | 24 В ДС | 24 В ДС |
| Потребляемый ток | 2.5 А | 3.0 А | 2.8 А |
| Цена | Высокая | Средняя-высокая | Средняя-высокая |
Преимущества Bently Nevada 3500/04 138257-01 перед конкурентами: больше подключаемых модулей, поддержка собственного протокола BNCP (оптимизированного для сенсоров Bently Nevada), более длительное архивирование данных (до 2 лет), сертификация SIL 2 и опциональное питание 120–230 В АС. Полная совместимость с сенсорами и модулями Bently Nevada гарантирует максимальную точность и стабильность системы.
Советы по выбору
- Определите масштаб системы: Если вам нужно мониторировать большое количество механизмов (более 10) или интегрировать несколько модулей обработки сигналов, Bently Nevada 3500/04 138257-01 с поддержкой до 16 модулей станет оптимальным выбором.
- Проверьте совместимость с существующими компонентами: Если вы уже используете сенсоры Bently Nevada 330101 или модули 3500/15, Bently Nevada 3500/04 138257-01 обеспечит полную интеграцию без дополнительных настроек — другие модули могут иметь ограничения по совместимости.
- Оцените требования к протоколам связи: Если ваша система использует Profinet IO или OPC UA, Bently Nevada 3500/04 138257-01 поддерживает эти протоколы по умолчанию, в то время как конкуренты могут требовать дополнительных лицензий.
- Учтите условия эксплуатации: Для опасных зон (ATEX Zone 2) или критических систем (требующих SIL 2) сертификация Bently Nevada 3500/04 138257-01 является обязательным требованием, которое не удовлетворяют все аналоги.
- Свяжитесь с технической поддержкой Bently Nevada для подтверждения соответствия модуля вашим требованиям и получения рекомендаций по конфигурации системы 3500.
Важные примечания
- При монтаже Bently Nevada 3500/04 138257-01 в шкафу управления обеспечьте достаточное пространство для вентиляции (не менее 10 см между модулями) — это критично для предотвращения перегрева при работе с максимальным количеством подключенных модулей.
- Перед подключением к сети питания проверьте напряжение и тип питания (24 В ДС / 120–230 В АС) — несоответствие может привести к повреждению модуля и потере данных.
- Для конфигурации и обновления прошивки используйте только официальное ПО Bently Nevada System 1 — несанкционированное ПО может привести к нестабильной работе системы и потере сертификации.
- Регулярно создавайте резервные копии конфигурации и архивов данных — храните их на внешних устройствах, защищенных от несанкционированного доступа.
- При интеграции с PLC/DCS убедитесь в совместимости протоколов и настроите правильную передачу данных (например, через OPC UA) — неправильная конфигурация может привести к задержкам или искажениям сигналов.
- Модуль требует ежегодной проверки технического состояния специалистами Bently Nevada — это гарантирует сохранение высокой надежности и соответствия сертификациям на протяжении всего срока службы.
