Описание

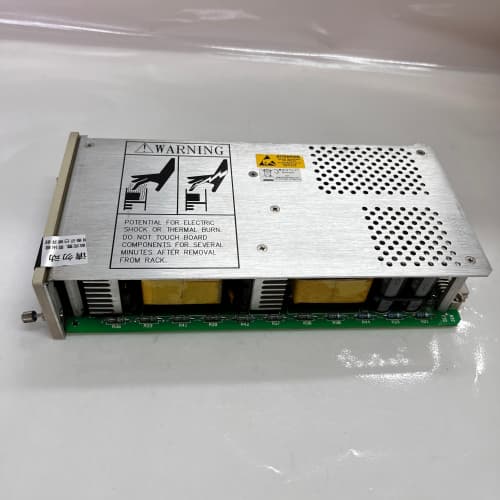

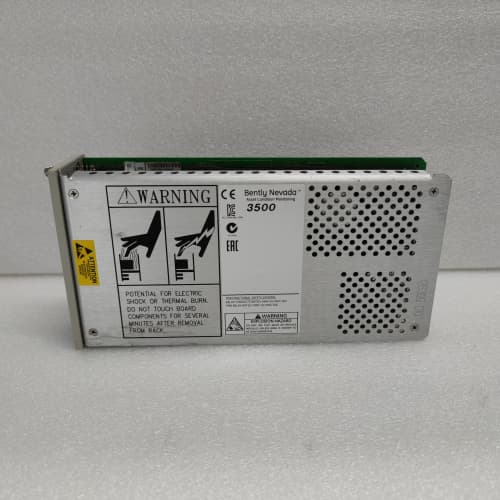

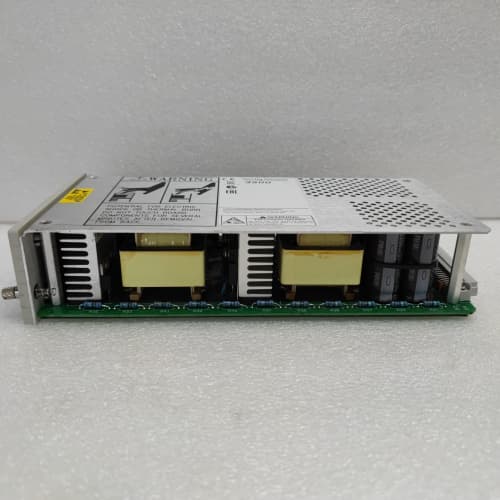

Bently Nevada 3500/15-02-02-01 127610-01 – Модуль мониторинга вибрации и положения для системы 3500
Bently Nevada 3500/15-02-02-01 127610-01 – это специализированный модуль ввода сигналов от компании Bently Nevada, разработанный для интеграции в систему мониторинга состояния оборудования Bently Nevada 3500. Устройство Bently Nevada 3500/15-02-02-01 127610-01 предназначено для обработки сигналов от индуктивных сенсоров (например, серии 330101) и контроля критических параметров промышленного оборудования – поперечной вибрации, относительного положения вала и скорости вращения. Это делает его ключевым компонентом для предиктивного обслуживания турбин, генераторов, компрессоров и насосов в энергетике, нефтегазовой отрасли, металлургии и тяжелой промышленности России. Особенно ценным преимуществом Bently Nevada 3500/15-02-02-01 127610-01 является его высокая обработочная мощность, расширенная функциональность алгоритмов анализа и полная совместимость с системой Bently Nevada 3500, обеспечивающая комплексное решение для мониторинга критического оборудования.
Описание продукта
Bently Nevada 3500/15-02-02-01 127610-01 представляет собой модуль 4-канального ввода сигналов для системы мониторинга Bently Nevada 3500, предназначенный для обработки аналоговых сигналов от индуктивных сенсоров вибрации и положения. Компонент Bently Nevada 3500/15-02-02-01 127610-01 выполняет функции сбора, фильтрации, амплитудного и частотного анализа сигналов, а также генерации алертов при превышении установленных порогов. Одной из ключевых особенностей Bently Nevada 3500/15-02-02-01 127610-01 является поддержка расширенных алгоритмов диагностики – например, анализ гармонических составляющих вибрации, выявление несоосности валов и износа подшипников. Bently Nevada 3500/15-02-02-01 127610-01 монтируется в стандартную раму системы 3500, коммуницирует с центральным процессором модуля (3500/20) через внутреннюю шину и предоставляет данные для отображения на операторском терминале или передачи в上位ние системы (DCS, SCADA). Модуль широко используется в критических приложениях, где требуется реальномерный анализ состояния оборудования, включая атомные электростанции, крупные ТЭЦ и нефтегазовые комплексы.
Технические параметры
- Тип устройства: Модуль 4-канального ввода сигналов для мониторинга вибрации и положения вала (система Bently Nevada 3500)
- Поддерживаемые сенсоры: Индуктивные сенсоры Bently Nevada (серии 330101, 330102, 330103) и другие индуктивные сенсоры с выходным сигналом ±5 В DC или 4–20 мА
- Количество каналов: 4 независимых канала (настраиваемые под вибрацию или положение)
- Функциональность каналов:
- Измерение поперечной вибрации (амплитуда пик-пик, эффективное значение)
- Измерение относительного положения вала (радиальное и осевое смещение)
- Измерение скорости вращения (опционально, через сигнал от сенсора скорости)
- Частотный анализ: спектрограммы (0–10 кГц), гармонические составляющие
- Технические характеристики каналов:
- Диапазон входного сигнала: ±5 В DC (для индуктивных сенсоров) или 4–20 мА (аналоговые сенсоры)
- Разрешение АЦП: 24 бита
- Частота дискретизации: до 128 кГц на канал
- Фильтрация: низкочастотные, высокочастотные, полосовые фильтры (настраиваемые)
- Алгоритмы анализа:
- Амплитудный анализ (пик-пик, пик, среднеквадратическое значение)
- Частотный анализ (спектр Фурье, спектр мощности)
- Диагностика дефектов: несоосность, износ подшипников, кавитация, баланс вала
- Коммуникационные интерфейсы:
- Внутренняя коммуникация: шина системы 3500 (связь с модулем 3500/20)
- Выходные сигналы: 4 аналоговых выхода 4–20 мА (по одному на канал)
- Сигналы алертов: дискретные выходы (NO/NC) для сигнализации аномалий
- Электрические характеристики:
- Напряжение питания: 24 В DC ±10% (от системы 3500)
- Потребляемый ток: ≤ 300 мА
- Операционные температуры: 0 °C до +60 °C (рабочая температура рамы системы 3500)
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Сертификации: ГОСТ Р, CE, UL, SIL 2 (по функциональной безопасности), 符合 требованиям IEEE 693, IEC 61508
Преимущества и особенности
- Высокая обработочная мощность: 4 независимых каналов с разрешением 24 бита и частотой дискретизации до 128 кГц обеспечивают точный сбор и анализ сигналов Bently Nevada 3500/15-02-02-01 127610-01 в реальном времени.
- Расширенная функциональность диагностики: Поддержка алгоритмов частотного анализа, выявления дефектов и анализа гармоник позволяет Bently Nevada 3500/15-02-02-01 127610-01 не только контролировать параметры, но и диагностировать причины аномалий.
- Полная совместимость с системой Bently Nevada 3500: Модуль идеально интегрируется в систему 3500, коммуницируя с центральным процессором и другими модулями (например, модулями защиты 3500/32), обеспечивая комплексное решение для мониторинга и защиты.
- Гибкая настройка: Возможность конфигурации каждого канала под измерение вибрации или положения, настройка порогов алертов и фильтров адаптирует Bently Nevada 3500/15-02-02-01 127610-01 под конкретные задачи мониторинга.
- Надежность и отказоустойчивость: Современная схемотехника, тестирование на соответствие стандартам промышленной надежности и защита от электромагнитных помех обеспечивают стабильную работу модуля в суровых условиях.
- Легкая интеграция с上位ными системами: Аналоговые выходы 4–20 мА и дискретные сигналы алертов позволяют передавать данные в DCS, SCADA и PLC, обеспечивая единство информационного пространства.
- Поддержка предиктивного обслуживания: Детальный анализ данных и регистрация тенденций позволяют прогнозировать состояние оборудования, планировать ремонты и снижать вероятность внеплановых остановок.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Калининской области Bently Nevada 3500/15-02-02-01 127610-01 интегрирован в систему мониторинга главных турбин и генераторов. Модуль обрабатывает сигналы от 16 индуктивных сенсоров (4 канала на каждый агрегат), выполняет частотный анализ вибрации и контролирует положение валов. При выявлении аномалий (например, увеличение амплитуды на частоте вращения) модуль генерирует алерт и передает данные в систему защиты, предотвращая повреждение оборудования.
- Крупная ТЭЦ (1,5 ГВт): В тепловой электростанции в Челябинске Bently Nevada 3500/15-02-02-01 127610-01 используется для мониторинга котлотурбинных агрегатов. Модуль обрабатывает сигналы от сенсоров вибрации подшипников и положения валов, анализирует спектры и выявляет ранние признаки износа. Данные передаются в DCS Siemens PCS 7, позволяя операторам контролировать состояние оборудования через единый интерфейс и планировать техническое обслуживание.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Ямало-Ненецком автономном округе Bently Nevada 3500/15-02-02-01 127610-01 монтирован в систему мониторинга тяжелых компрессоров. Модуль обрабатывает сигналы от индуктивных сенсоров, выполняет анализ гармонических составляющих и выявляет несоосность валов. Благодаря этому, операторы своевременно устранили дефект, сэкономив более 6 млн рублей на восстановлении компрессора.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске Bently Nevada 3500/15-02-02-01 127610-01 используется для мониторинга вентиляторов плавильных печей и насосов циркуляции расплава. Модуль обрабатывает сигналы от сенсоров вибрации, контролирует амплитуды и частоты, и передает данные в SCADA-систему Schneider Electric EcoStruxure. Раннее выявление износа подшипников позволило избежать остановки плавильной печи, сократив экономические потери.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/15-02-02-01 127610-01 | Конкурентский продукт (Siemens S7-1500 с модулем SM 1531) | Преимущество Bently Nevada 3500/15-02-02-01 127610-01 |
|---|---|---|---|
| Количество каналов | 4 независимых канала с полной функциональностью | 4 канала (ограниченная функциональность диагностики) | Более полная функциональность каждого канала, специализированная на мониторинге |
| Разрешение АЦП | 24 бита | 16 бита | Более высокая точность сбора и обработки сигналов |
| Алгоритмы диагностики | Частотный анализ, выявление дефектов, анализ гармоник | Базовые амплитудные измерения | Расширенная диагностика причин аномалий, поддержка предиктивного обслуживания |
| Совместимость с сенсорами | Полная совместимость с индуктивными сенсорами Bently Nevada | Ограниченная совместимость с сенсорами третьих сторон | Идеальная интеграция с сенсорами Bently Nevada без адаптеров |
| Функциональность алертов | Настраиваемые пороги, дискретные выходы, регистрация событий | Базовые сигналы аварии | Гибкая настройка алертов, детальная регистрация событий для анализа |
| Сертификация SIL | SIL 2 | SIL 1 | Подходит для более критических систем с требованиями к функциональной безопасности |
Советы по выбору и меры предосторожности
Советы по выбору
- Убедитесь в совместимости с системой мониторинга – Bently Nevada 3500/15-02-02-01 127610-01 предназначен для использования в составе системы Bently Nevada 3500, поэтому проверьте версию рамы и модуля процессора.
- Определите количество требуемых каналов – модуль имеет 4 канала, поэтому для мониторинга большого количества сенсоров рассчитайте необходимое количество модулей.
- Оцените требования к диагностике – если нуждаетесь в расширенном анализе сигналов (частотный анализ, выявление дефектов), Bently Nevada 3500/15-02-02-01 127610-01 является оптимальным выбором.
- Проверьте требования к сертификации – для критических объектов (АЭС, крупные ТЭЦ) выбирайте модуль с сертификацией SIL 2 и соответствием стандартам IEEE 693.
- Купайте через официальных дилеров Bently Nevada – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, интеграция, обслуживание).
Меры предосторожности
- Монтаж, подключение и конфигурацию Bently Nevada 3500/15-02-02-01 127610-01 должен выполнять квалифицированный персонал с опытом работы с системой мониторинга Bently Nevada 3500.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает повреждение модуля и другие компоненты системы.
- При подключении сенсоров соблюдайте полярность и соответствие типам сигналов – неправильное подключение может привести к неработоспособности каналов или повреждению сенсоров.
- Во время эксплуатации регулярно проверяйте состояние модуля: контролируйте индикаторы статуса, обновляйте прошивку через официальный портал Bently Nevada и выполняйте периодическую калибровку каналов.
- Не подвергайте модуль механическим повреждениям, температурным шокам и контакту с влагой или пылью超出 указанных характеристик – это гарантирует долговечность и надежность работы.
- 127610-01
