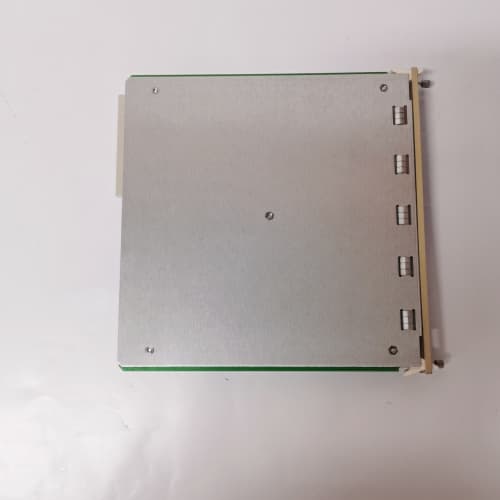

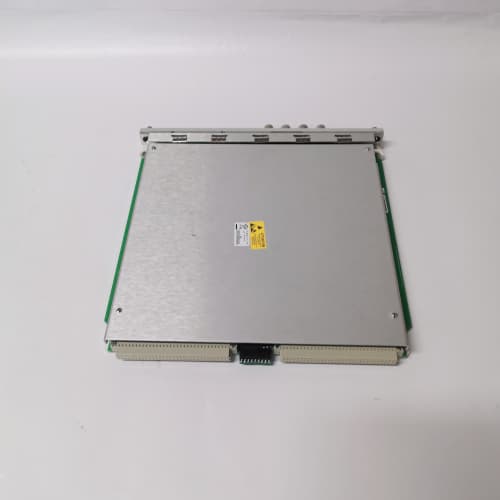

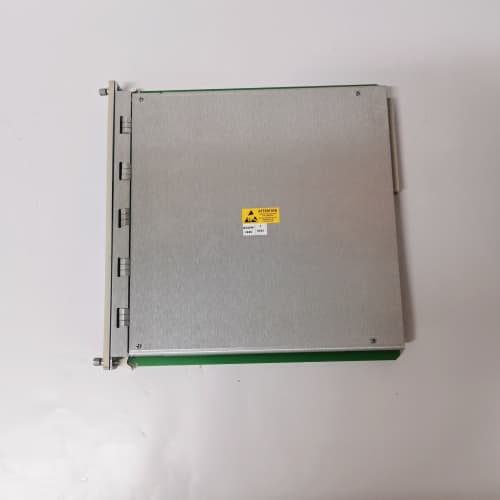

Bently Nevada 3500/32-01-00 125712-01 – Модуль защиты и сигнализации для системы мониторинга 3500
Bently Nevada 3500/32-01-00 125712-01 – это специализированный модуль защиты и сигнализации от компании Bently Nevada, разработанный для обеспечения безопасной эксплуатации критического промышленного оборудования (турбин, генераторов, компрессоров, насосов) в составе системы мониторинга Bently Nevada 3500. Устройство Bently Nevada 3500/32-01-00 125712-01 обрабатывает сигналы от сенсорных модулей (например, 3500/15) и центрального процессора (3500/20), генерирует алерты и выполняет защищающие действия (остановка агрегата, снижение нагрузки) при превышении критических порогов параметров (вибрация, положение вала, скорость вращения). Это делает его неотъемлемым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где безопасность эксплуатации напрямую связана с предотвращением аварий и экономических потерь. Особенно ценным преимуществом Bently Nevada 3500/32-01-00 125712-01 является его высокая скорость реакции, отказоустойчивость и полная совместимость с компонентами системы 3500, обеспечивая надежную защиту в суровых промышленных условиях.
Описание продукта
Bently Nevada 3500/32-01-00 125712-01 представляет собой модуль защиты и сигнализации для системы мониторинга Bently Nevada 3500, предназначенный для реализации логики защиты критического оборудования на основе диагностических данных. Компонент Bently Nevada 3500/32-01-00 125712-01 получает данные о состоянии оборудования от сенсорных модулей и центрального процессора, сравнивает их с предопределенными порогами (оповещение, авария) и генерирует соответствующие сигналы: оптические/акустические алерты, дискретные команды для защиты и сигналы для上位ных систем (DCS, SCADA). Одной из ключевых особенностей Bently Nevada 3500/32-01-00 125712-01 является возможность настройки гибкой логики защиты (логические операции “И”, “ИЛИ”, “-НЕ”) и поддержка как локальной, так и удаленной конфигурации через программное обеспечение Bently Nevada System 1. Bently Nevada 3500/32-01-00 125712-01 монтируется в стандартную раму системы 3500, коммуницирует с другими модулями через внутреннюю шину и оснащается индикаторами статуса для визуального контроля операторами. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, нефтегазовых комплексах и других критических объектах, где требуется своевременная реакция на аномалии в работе оборудования.
Технические параметры
- Тип устройства: Модуль защиты и сигнализации системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Обработка сигналов от сенсорных модулей (вибрация, положение вала, скорость, температура)
- Генерация сигналов оповещения (WARN) и аварии (TRIP) при превышении порогов
- Выполнение защищающих действий (команды на остановку, снижение нагрузки)
- Настройка гибкой логики защиты (логические операции, задержки, блокировки)
- Локальная и удаленная конфигурация через ПО Bently Nevada System 1
- Логирование событий защиты и аварий (встроенная память)
- Визуальная и акустическая сигнализация (опционально)
- Дискретные входы/выходы:
- Дискретные входы: 8 цифровых входов (24 В ПС, сухих контактов) для подключения внешних сигналов
- Дискретные выходы: 16 цифровых выходов (NO/NC, контактная мощность до 2 А/250 В АС) – 8 для оповещений, 8 для аварийных команд
- Параметры защиты:
- Типы порогов: фиксированные, адаптивные (в зависимости от режима работы оборудования)
- Диапазон задержек: 0–10 секунд (настройка для каждого порога)
- Логические функции: “И”, “ИЛИ”, “-НЕ”, “И-НЕ”, “ИЛИ-НЕ”
- Поддержка блокировки защиты (manual bypass) с логированием события
- Коммуникационные интерфейсы:
- Внутренняя связь: шина системы 3500 (скорость передачи до 1 Гбит/с)
- Внешняя коммуникация: поддержка протоколов Modbus TCP/IP, OPC UA (через модуль 3500/22) для передачи данных в上位ные системы
- Индикаторы и сигнализация:
- LED-индикаторы: питание модуля (зеленый), готовность (зеленый), оповещение (желтый), авария (красный), блокировка защиты (оранжевый)
- Акустическая сигнализация: пищалка (100–110 дБ, опционально, с возможностью отключения)
- Оптическая сигнализация: вспышка красного/желтого светодиода (опционально)
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от системы 3500)
- Потребляемый ток: ≤ 250 мА (в режиме обычной работы)
- Защита от электромагнитных помех (ЭМП): класс EMS 4
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Операционные характеристики:
- Операционные температуры: 0 °C до +60 °C
- Относительная влажность: 5–95% (без конденсации)
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 150 000 часов
- Сертификации: ГОСТ Р, CE, UL, SIL 2 (по функциональной безопасности), IEC 61508, ATEX (зона 2/22)
Преимущества и особенности
- Гибкая логика защиты: Возможность настройки пользовательских сценариев защиты (логические операции, задержки) делает Bently Nevada 3500/32-01-00 125712-01 подходящим для различных типов критического оборудования (турбины, компрессоры, насосы).
- Высокая скорость реакции: Задержка обработки сигналов и генерации команд ≤ 10 мс гарантирует своевременную реакцию на аномалии, предотвращая повреждение оборудования и развитие аварий.
- Полная интеграция с системой 3500: Идеальная совместимость с центральным процессором 3500/20, сенсорными модулями 3500/15 и модулями коммуникации 3500/22 обеспечивает единое управление защитой и мониторингом.
- Детальное логирование событий: Встроенная память для записи событий защиты, аварий и блокировок позволяет проводить анализ причин инцидентов и улучшать стратегию безопасности.
- Локальный и удаленный доступ: Конфигурация через ПО Bently Nevada System 1 позволяет как настраивать модуль на месте, так и управлять им удаленно, что удобно для объектов с удаленным расположением.
- Визуальная и акустическая сигнализация: LED-индикаторы и опциональная пищалка обеспечивают оперативное информирование операторов о состоянии оборудования, даже в шумных промышленных условиях.
- Соответствие стандартам безопасности: Сертификация SIL 2 и соответствие требованиям IEC 61508 делают Bently Nevada 3500/32-01-00 125712-01 подходящим для объектов с высокими требованиями к функциональной безопасности.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Калининской области Bently Nevada 3500/32-01-00 125712-01 используется для защиты главных турбин. Модуль обрабатывает сигналы о вибрации подшипников и положении вала от сенсорных модулей 3500/15, генерирует аварийную команду на остановку агрегата при превышении критических порогов и передает данные в DCS Siemens SPPA-T3000. Благодаря логированию событий, инженеры могут анализировать причины аномалий и предотвращать повторные инциденты.
- Крупная ТЭЦ (2,0 ГВт): В тепловой электростанции в Красноярском крае Bently Nevada 3500/32-01-00 125712-01 интегрирован в систему защиты 4 котлотурбинных агрегатов. Модуль настраивается на разные пороги для режима запуска и рабочего режима, генерирует желтый сигнал оповещения при приближении к критическим значениям и красный сигнал аварии с командой на снижение нагрузки при превышении. Акустическая сигнализация информирует операторов даже в большом-Control центре.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири Bently Nevada 3500/32-01-00 125712-01 защищает 8 тяжелых компрессоров. Модуль обрабатывает сигналы о кавитации в насосах и несоосности валов, генерирует команду на остановку через дискретный выход и передает данные в SCADA-систему Schneider Electric EcoStruxure. Удаленная конфигурация позволяет инженерам настраивать пороги без посещения удаленного объекта.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске Bently Nevada 3500/32-01-00 125712-01 используется для защиты вентиляторов плавильных печей. Модуль обрабатывает сигналы о вибрации и температуре двигателей, генерирует оповещение при увеличении нагрузки и аварийную команду на остановку при опасном превышении температуры. Логирование событий помогает планировать техническое обслуживание и предотвращать поломки.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/32-01-00 125712-01 | Конкурентский продукт (Siemens S7-1500F Safety CPU) | Преимущество Bently Nevada 3500/32-01-00 125712-01 |
|---|---|---|---|
| Интеграция с мониторингом | Полная интеграция с системой Bently Nevada 3500 (сенсоры, CPU) | Требует дополнительных адаптеров для связи с сенсорами | Идеальная совместимость, без сложной настройки интеграции |
| Логика защиты | Гибкая настройка логических операций, задержек, блокировок | Ограниченная логика, требует программирования в STEP 7 | Простота конфигурации через специализированное ПО System 1 |
| Скорость реакции | ≤ 10 мс | ≤ 50 мс | Быстрая реакция на аномалии, критическая для защиты высокоскоростного оборудования |
| Количество выходов | 16 дискретных выходов (8 WARN/8 TRIP) | 8 дискретных выходов (опционально расширяемые) | Больше выходов для подключения различных устройств защиты и сигнализации |
| Логирование | Детальное логирование событий (встроенная память) | Требует внешнего хранилища для логов | Удобный анализ причин инцидентов без дополнительного оборудования |
| Сертификация SIL | SIL 2 | SIL 3 | Подходит для большинства критических объектов, при этом более прост в конфигурации |
| Удобство использования | Интуитивно понятный интерфейс ПО System 1 | Требует специального обучения по программированию | Простота настройки и обслуживания для персонала, работающего с системой 3500 |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемое количество входов/выходов: Bently Nevada 3500/32-01-00 125712-01 с 8 входами и 16 выходами подходит для защиты до 8 агрегатов – рассчитайте количество контролируемых параметров и требуемых команд защиты.
- Оцените сложность логики защиты: если нужно настроить гибкие сценарии (логические операции, задержки), модуль является оптимальным выбором благодаря специализированному ПО System 1.
- Проверьте требования к сертификации: для объектов с требованиями SIL 2 Bently Nevada 3500/32-01-00 125712-01 полностью соответствует стандартам, а для более высоких требований рекомендуется рассмотреть резервную конфигурацию.
- Убедитесь в совместимости с версией системы 3500: модуль работает с центральными процессорами 3500/20 версии 4.0 и выше – проверьте версию вашей системы перед покупкой.
- Купайте через официальных дилеров Bently Nevada – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, обучение).
Меры предосторожности
- Монтаж, подключение и конфигурацию Bently Nevada 3500/32-01-00 125712-01 должен выполнять квалифицированный персонал с опытом работы с системами мониторинга и защиты промышленного оборудования.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает повреждение модуля и других компонентов.
- При подключении дискретных входов/выходов соблюдайте полярность и спецификации на контактную мощность – не превышайте максимальные значения тока/напряжения (2 А/250 В АС), чтобы избежать повреждения контактов.
- Во время эксплуатации регулярно проверяйте состояние LED-индикаторов, скачивайте логи событий через ПО Bently Nevada System 1 и тестируйте логику защиты (с использованием режима блокировки) для подтверждения правильности работы.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – обеспечивайте защиту рамы от пыли и влаги, особенно в суровых промышленных условиях.
