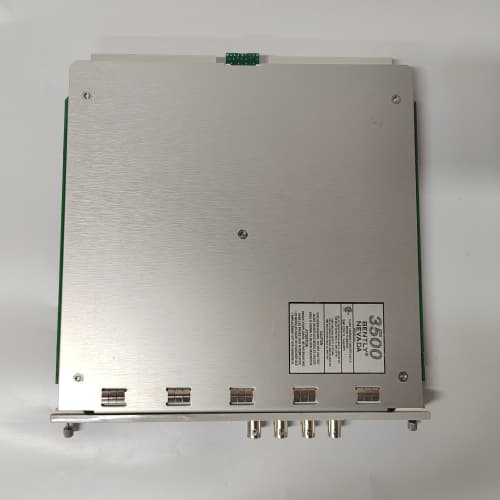

Bently Nevada 3500/32-02-R0 125720-02 — Резервный модуль интерфейса с расширенной безопасностью для системы 3500
Bently Nevada 3500/32-02-R0 125720-02 — это высоконадежный резервный модуль интерфейса от глобального лидера в сфере промышленного мониторинга Bently Nevada, разработанный для обеспечения бесперебойной интеграции системы мониторинга вращательных механизмов 3500 с внешними системами PLC/DCS/SCADA. Компонент Bently Nevada 3500/32-02-R0 125720-02 сочетает в себе все преимущества базового модуля 3500/32-01-00, дополняя их двойной резервировкой (1+1) и расширенными функциями безопасности, что делает его критическим элементом для критических промышленных объектов с нулевым допуском к простоям (атомная энергетика, крупные ТЭЦ, нефтегазовые комплексы). В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору Bently Nevada 3500/32-02-R0 125720-02, а также сравнение с аналогами на рынке.
Описание продукта
Bently Nevada 3500/32-02-R0 125720-02 представляет собой резервный модуль интерфейса с схемой 1+1, предназначенный для системы мониторинга Bently Nevada 3500. Модуль обеспечивает унифицированную связь между компонентами системы 3500 (центральный модуль 3500/04, модули 3500/15, 3500/22M) и внешними системами управления (PLC Siemens S7-400, ABB AC800M, DCS Emerson DeltaV), передавая данные в реальном времени и принимая управляющие команды. Особая ценность Bently Nevada 3500/32-02-R0 125720-02 — автоматическое переключение между основным и резервным каналом при сбое (время переключения < 1 мс), что гарантирует непрерывность связи даже при неполадках в работе одного из каналов. Модуль отличается широкой поддержкой промышленных протоколов, высокой скоростью передачи данных, устойчивостью к электромагнитным помехам и расширенной защитой данных (шифрование AES-256), что делает его подходящим для эксплуатации в агрессивных и безопасностно важных средах. Благодаря модульному дизайну и стандартному креплению на DIN-рейку, Bently Nevada 3500/32-02-R0 125720-02 легко интегрируется в шасси системы 3500, а широкий диапазон рабочих температур обеспечивает стабильную работу в экстремальных условиях.
Технические параметры
- Тип модуля: Резервный модуль интерфейса (1+1) для интеграции системы 3500 с внешними системами
- Протоколы связи (входные, от системы 3500): Bently Nevada Communication Protocol (BNCP)
- Протоколы связи (выходные, к внешним системам): Modbus TCP/RTU, Ethernet/IP, OPC UA, Profinet IO, DNP3.0, IEC 61850 (для энергетики)
- Скорость передачи данных: До 1 Гбит/с (по Ethernet)
- Задержка передачи: < 3 мс (для реального времени)
- Резервирование: Двойное (1+1) — автоматическое переключение при сбое основного канала (время переключения < 1 мс)
- Количество поддерживаемых соединений: До 64 одновременных соединений (по разным протоколам)
- Объем передаваемых данных: Поддержка передачи всех параметров системы 3500 + исторических данных (до 1 месяца)
- Интерфейсы: 6 портов Ethernet (RJ45, 4 × 1 Гбит/с + 2 × 100 Мбит/с), 2 порта RS-485 (для Modbus RTU), USB-C (для локальной конфигурации), порт для внешнего резервирования
- Встроенные функции: Конвертация протоколов в реальном времени, фильтрация данных, шифрование AES-256, аутентификация IEEE 802.1X, логирование передачи данных (до 10 000 записей), самодиагностика каналов резервирования
- Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 1.2 А
- Рабочая температура: -40 °C до +75 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
- Размеры: 170 × 95 × 75 мм
- Крепление: DIN-рейка (35 мм) / шасси системы Bently Nevada 3500
- Сертификации: CE, UL, ATEX Zone 2, IEC 61010-1, ISO 9001, IEC 62443-4-2 (безопасность промышленных коммуникаций), NQA-1 (для атомной энергетики)
- Совместимость: Система Bently Nevada 3500 (все компоненты), PLC Siemens S7-300/S7-400/S7-1500, ABB AC500/AC800M, Schneider Modicon M580, Emerson DeltaV, SCADA Wonderware/Ignition, системы энергетического управления IEC 61850
- Средняя наработка на отказ (MTBF): 300 000 часов (по стандарту MIL-HDBK-217F)
- Гарантийный срок: 7 лет
Преимущества и особенности
- Двойное резервирование (1+1): Bently Nevada 3500/32-02-R0 125720-02 обеспечивает бесперебойную связь благодаря автоматическому переключению между основным и резервным каналом (время < 1 мс), что критично для неотключаемого оборудования, где прерывание связи может привести к катастрофическим последствиям.
- Расширенная поддержка протоколов: Помимо стандартных протоколов, модуль поддерживает протокол IEC 61850, что делает его идеальным для интеграции с системами энергетического управления на ТЭЦ, ГЭС и АЭС.
- Высокая безопасность данных: Шифрование AES-256 и аутентификация IEEE 802.1X защищают передаваемые данные от несанкционированного доступа и искажений, соответствуя самым строгим требованиям стандарта IEC 62443-4-2.
- Высокоскоростная передача и масштабируемость: Скорость до 1 Гбит/с и поддержка до 64 одновременных соединений позволяют интегрировать систему 3500 с несколькими внешними системами одновременно, даже при передаче больших объемов исторических данных.
- Самодиагностика и логирование: Детальная самодиагностика каналов резервирования и логирование до 10 000 событий позволяют быстро выявлять неполадки и анализировать причины сбоев, снижая время простоя и улучшая обслуживание.
- Универсальная совместимость: Полная совместимость с компонентами системы 3500 и всеми ведущими PLC/DCS/SCADA устраняет необходимость в дополнительных адаптерах или шлюзах, сокращая затраты на монтаж и конфигурацию.
Примеры применения в отраслях
- Атомная энергетика: Интеграция системы 3500 (мониторинг турбин и реакторов) с DCS Emerson DeltaV на АЭС — использование резервирования 1+1 и сертификации NQA-1 гарантирует бесперебойную передачу безопасностно важных данных, поддержка IEC 61850 обеспечивает совместимость с энергетическими системами.
- Крупные ТЭЦ и ГЭС: Связь системы 3500 (мониторинг нескольких турбин и котлов) с PLC Siemens S7-400 и SCADA Ignition — передача реальных и исторических данных о вибрации, температуре и состоянии модулей, резервирование гарантирует непрерывность связи даже при сбое одного канала.
- Нефтегазовые комплексы: Интеграция системы 3500 (мониторинг компрессоров и трубопроводов) с DCS ABB AC800M на морской платформе — устойчивость к электромагнитным помехам и шифрование AES-256 обеспечивают надежность и безопасность передачи данных в агрессивных морских условиях.
- Металлургические комбинаты: Связь системы 3500 (мониторинг вальцов и электродов) с PLC Schneider Modicon M580 — фильтрация данных и высокая скорость передачи позволяют операторам своевременно реагировать на аномалии, предотвращая остановку производства.
- Химическая промышленность: Интеграция системы 3500 (мониторинг реакторов и смесителей) с DCS Emerson DeltaV — резервирование и расширенная безопасность данных гарантируют соответствие требованиям к безопасности технологических процессов.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/32-02-R0 125720-02 | Конкурент 1 (Emerson CSI 6500 Redundant Interface Module) | Конкурент 2 (Siemens Sinumerik Redundant Gateway) |
|---|---|---|---|
| Резервирование | Двойное (1+1), время переключения < 1 мс | Двойное (1+1), время переключения < 5 мс | Двойное (1+1), время переключения < 3 мс |
| Поддерживаемые протоколы | Modbus, Ethernet/IP, OPC UA, Profinet IO, DNP3.0, IEC 61850 | Modbus, Ethernet/IP, OPC UA | Profinet IO, OPC UA, Modbus TCP, IEC 61850 |
| Скорость передачи | До 1 Гбит/с | До 100 Мбит/с | До 500 Мбит/с |
| Задержка передачи | < 3 мс | < 20 мс | < 10 мс |
| Безопасность | AES-256, IEEE 802.1X, IEC 62443-4-2 | Парольная защита, SSL/TLS | AES-128, IEEE 802.1X, IEC 62443-3-3 |
| Количество соединений | До 64 | До 16 | До 32 |
| Логирование событий | До 10 000 записей | До 2 000 записей | До 5 000 записей |
| Совместимость с системой 3500 | Полная | Отсутствует | Отсутствует |
| MTBF | 300 000 часов | 150 000 часов | 200 000 часов |
| Гарантийный срок | 7 лет | 3 года | 5 лет |
Преимущества Bently Nevada 3500/32-02-R0 125720-02 перед конкурентами: более быстрое резервирование (< 1 мс), расширенная поддержка протоколов (в том числе IEC 61850), высокая скорость передачи (1 Гбит/с), лучшая безопасность данных (AES-256), больше одновременных соединений (64), более длительный MTBF (300 000 часов) и гарантийный срок (7 лет). Полная совместимость с системой Bently Nevada 3500 и сертификация NQA-1 делают модуль неотъемлемым элементом для критических объектов, где надежность и безопасность являются приоритетами.
Советы по выбору
- Определите требования к надежности связи: Если ваша система 3500 используется на критических объектах (АЭС, крупные ТЭЦ) с нулевым допуском к прерыванию связи, Bently Nevada 3500/32-02-R0 125720-02 с резервированием 1+1 — единственный подходящий выбор.
- Проверьте необходимость поддержки специфических протоколов: Для интеграции с системами энергетического управления (IEC 61850) или DCS с поддержкой DNP3.0 модуль предоставляет полную совместимость, в то время как конкуренты имеют ограниченную поддержку.
- Оцените требования к безопасности данных: Если передача данных осуществляется по открытым сетям или требуется соответствие стандартам атомной энергетики (NQA-1), расширенная безопасность модуля (AES-256 + IEEE 802.1X) является обязательным требованием.
- Учтите масштаб интеграции: Если вам нужно подключить систему 3500 к более чем 32 внешним системам одновременно, поддержка до 64 соединений модуля обеспечит масштабируемость без замены оборудования.
- Свяжитесь с технической поддержкой Bently Nevada для подтверждения совместимости модуля с вашими внешними системами и получения рекомендаций по конфигурации резервирования и протоколов.
Важные примечания
- При конфигурации Bently Nevada 3500/32-02-R0 125720-02 используйте только официальное ПО Bently Nevada System 1 (версия 7.0+) — несанкционированная конфигурация может привести к нестабильному переключению резервирования или потере безопасности данных.
- Перед запуском в эксплуатацию протестируйте работу резервирования: имитируйте сбой основного канала и проверьте время переключения и целостность передаваемых данных.
- Регулярно обновляйте прошивку модуля до последней версии — это обеспечивает доступ к актуальным функциям безопасности, совместимости с новыми протоколов и исправлением ошибок.
- При использовании в опасных зонах (ATEX Zone 2) убедитесь в наличии сертификации ATEX у всех компонентов системы (модуль, кабели, шкаф) — несоответствие может привести к нарушению безопасности.
- Настройте автоматическое архивирование логов событий — это критично для анализа сбоев и подтверждения соответствия требованиям безопасности (особенно в атомной энергетике и нефтегазовой промышленности).
- Обеспечьте надежное экранирование кабелей Ethernet и RS-485 — это снизит влияние электромагнитных помех и гарантирует стабильную передачу данных в промышленных средах с высоким уровнем интерференций.
