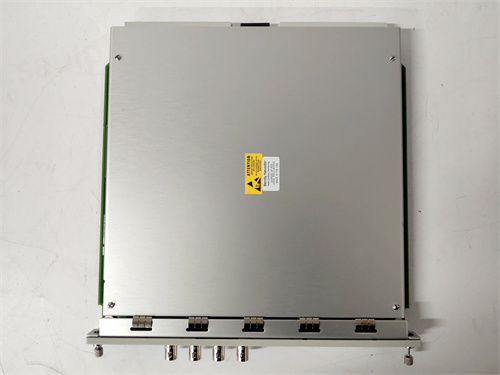

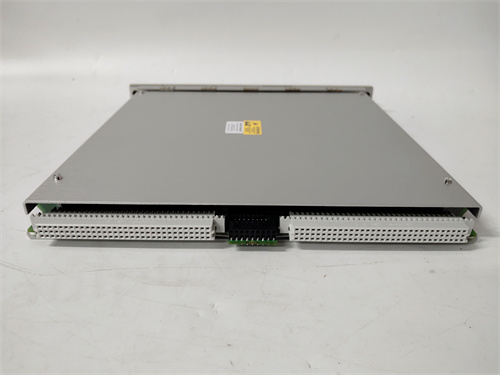

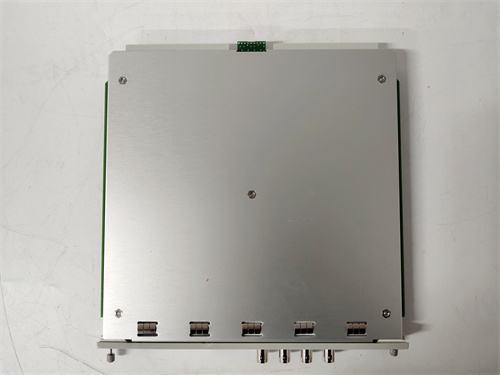

Bently Nevada 3500/40М-01-00 140734-01 – Модуль интерфейса аналоговых сигналов с повышенной надежностью для системы мониторинга 3500
Bently Nevada 3500/40М-01-00 140734-01 – это специализированный модуль интерфейса аналоговых сигналов с повышенной надежностью от компании Bently Nevada, разработанный для интеграции аналоговых датчиков (температуры, давления, уровня, расхода) в систему мониторинга Bently Nevada 3500 в условиях повышенных требований к устойчивости и долговечности. Устройство Bently Nevada 3500/40М-01-00 140734-01 обеспечивает высокоточное измерение и передачу аналоговых сигналов (0–20 мА, 4–20 мА, ±10 В, термопары, PT100) между внешними датчиками и центральным процессором системы 3500, а также включает в себя усиленные механические и электрические защиты для работы в суровых промышленных средах. Это делает его идеальным компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где критическое оборудование (турбины, компрессоры, насосы, теплообменники) эксплуатируется в условиях высоких вибраций, перепадов температуры и электромагнитных помех. Особенно ценным преимуществом Bently Nevada 3500/40М-01-00 140734-01 является его расширенная защита от внешних воздействий, стабильность работы и полная совместимость с компонентами системы 3500, обеспечивая длительный срок службы без снижения производительности.
Описание продукта
Bently Nevada 3500/40М-01-00 140734-01 представляет собой модифицированный модуль интерфейса аналоговых сигналов для системы мониторинга Bently Nevada 3500, предназначенный для работы в сложных эксплуатационных условиях с повышенными требованиями к надежности. Компонент Bently Nevada 3500/40М-01-00 140734-01 поддерживает широкий спектр аналоговых сигналов, что позволяет интегрировать датчики температуры (термопары J/K/T/E/R/S/B, PT100/PT1000), давления, уровня и расхода, используемые в критических промышленных процессах. Одной из ключевых особенностей Bently Nevada 3500/40М-01-00 140734-01 является усиленная конструкция (прочный металлический корпус, защищенные разъемы) и расширенная электрическая защита от коротких замыканий, переvoltaжа и электромагнитных помех, что гарантирует устойчивость работы даже в условиях агрессивного промышленного окружения. Bently Nevada 3500/40М-01-00 140734-01 монтируется в стандартную раму системы 3500, коммуницирует с центральным процессором (3500/20) через внутреннюю высокоскоростную шину и оснащается LED-индикаторами статуса каждого канала для быстрой локальной диагностики. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, газодобывающих комплексах и других объектах, где требуется надежный контроль аналоговых параметров при наличии неблагоприятных эксплуатационных факторов.
Технические параметры
- Тип устройства: Модуль интерфейса аналоговых сигналов с повышенной надежностью системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Прием и обработка аналоговых сигналов от внешних датчиков (температуры, давления, уровня, расхода)
- Высокоточное преобразование аналоговых сигналов в цифровые для передачи в CPU 3500/20
- Поддержка различных типов аналоговых сигналов (токовые, напряжностные, резистивные, термопары)
- Усиленная механическая и электрическая защита для работы в суровых условиях
- Встроенная автоматическая калибровка, цифровая фильтрация помех и диагностика каналов
- Локальная индикация статуса каждого канала (LED-индикаторы: норма, аномалия, нет сигнала)
- Логирование измеренных значений и событий аномалий (через CPU 3500/20)
- Поддержка локальной и удаленной конфигурации через ПО Bently Nevada System 1
- Аналоговые входы:
- Количество: 8 независимых каналов (настраиваемые для каждого типа сигнала)
- Типы сигналов:
- Токовые: 0–20 мА, 4–20 мА (полярные/неполярные, с питанием для 2-х проводных датчиков)
- Напряжностные: ±1 В, ±5 В, ±10 В, 0–5 В, 0–10 В
- Резистивные: PT100, PT1000 (2-, 3-, 4-х проводное подключение)
- Термопары: J, K, T, E, R, S, B (с автоматической компенсацией холодного спая)
- Точность измерения: ±0,1% от полного диапазона (при 0–60 °C)
- Разрешение: 16 бит
- Фильтрация помех: настраиваемый цифровой фильтр (0,1–100 Гц)
- Защита: от короткого замыкания (толерантность до 40 В ПС), от переvoltaжа (до 50 В), от электростатического разряда (ESD) ±8 кВ
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±15% (от системы 3500) – расширенный диапазон питания
- Потребляемый ток: ≤ 280 мА (в режиме обычной работы)
- Защита от электромагнитных помех (ЭМП): класс EMS 5 (по стандартам IEC 61000-4)
- Изоляция: между каналами, шиной питания и корпусом – 3000 В АС (1 мин)
- Механические характеристики:
- Корпус: металлический, защищенный от пыли и влаги (класс защиты IP20 для разъемов)
- Разъемы: защищенные контактные разъемы с фиксацией кабеля
- Устойчивость к вибрациям: до 5 г (10–2000 Гц)
- Устойчивость к ударам: до 25 г (широкополосное воздействие)
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 310 мм (с учетом защищенных разъемов)
- Операционные характеристики:
- Операционные температуры: -20 °C до +70 °C (расширенный диапазон)
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 3000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 220 000 часов
- Сертификации: ГОСТ Р, CE, UL, IEC 61010-1, IEC 61000 (ЭМП), ATEX (зона 2/22), ISO 9001
Преимущества и особенности
- Повышенная надежность в суровых условиях: Усиленная металлическая конструкция, защищенные разъемы и устойчивость к вибрациям/ударам делают Bently Nevada 3500/40М-01-00 140734-01 идеальным выбором для объектов с агрессивным промышленным окружением (металлургические заводы, газодобывающие комплексы).
- Расширенная защита и стабильность: Защита от коротких замыканий, переvoltaжа, ЭМП класса EMS 5 и расширенный диапазон рабочих температур (-20 °C до +70 °C) гарантируют стабильную работу в условиях перепадов температуры и сильных электромагнитных помех.
- Высокая точность и универсальность: Поддержка всех типов аналоговых сигналов (ток, напряжение, термопары, PT100/1000) и точность измерения ±0,1% позволяют интегрировать любые аналоговые датчики, используемые в критических процессах.
- Простота диагностики и обслуживания: LED-индикаторы статуса каждого канала и встроенная диагностика позволяют операторам быстро выявлять проблемы с датчиками или подключением, а удаленная конфигурация через ПО Bently Nevada System 1 снижает трудозатраты на обслуживание.
- Полная интеграция с системой 3500: Идеальная совместимость с центральным процессором 3500/20, модулями защиты 3500/32 и коммуникации 3500/22 обеспечивает единое управление и передачу аналоговых данных в上位ные системы (DCS, SCADA).
- Расширенный диапазон питания: Поддержка напряжения питания ±15% (24 В ПС) делает модуль устойчивым к нестабильности электроснабжения, часто встречающейся на промышленных объектах.
- Длительный срок службы: Высококачественные компоненты и усиленная конструкция обеспечивают MTBF ≥ 220 000 часов, снижая частоту замен и эксплуатационные затраты.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Калининской области Bently Nevada 3500/40М-01-00 140734-01 используется для подключения датчиков температуры подшипников главных турбин (термопары типа R) и датчиков давления системы охлаждения (4–20 мА). Модуль работает в условиях высоких вибраций и перепадов температуры, а его расширенная защита от ЭМП предотвращает искажение сигналов от соседнего электрооборудования. Данные передаются в CPU 3500/20, где обрабатываются – при превышении температуры подшипников генерируется сигнал оповещения.
- Крупная ТЭЦ (2,5 ГВт): В тепловой электростанции в Красноярской области Bently Nevada 3500/40М-01-00 140734-01 интегрирован в систему мониторинга 5 котлотурбинных агрегатов. Модуль подключает датчики уровня воды в котлах (0–10 В) и датчики расхода пара (4–20 мА), работая в условиях высокой влажности и пыльности. Защищенные разъемы предотвращают попадание грязи и влаги в контакты, а автоматическая калибровка поддерживает высокую точность измерений на протяжении всего срока службы.
- Нефтегазовая отрасль: На газодобывающем комплексе в Западном Сибири Bently Nevada 3500/40М-01-00 140734-01 используется для подключения датчиков давления на трубопроводах (4–20 мА) и датчиков температуры газового тракта (PT100). Модуль эксплуатируется в условиях низких температур (-20 °C зимой) и сильных электромагнитных помех от добывающего оборудования. Его расширенный диапазон рабочих температур и защита EMS 5 гарантируют непрерывную передачу данных в SCADA-систему Schneider Electric EcoStruxure.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске Bently Nevada 3500/40М-01-00 140734-01 подключает датчики температуры расплава в плавильных печей (термопары типа S) и датчики уровня расплава (0–20 мА). Модуль работает в условиях высоких вибраций, пыльности и перепадов температуры (от +10 °C до +70 °C в производственном цехе). Усиленная металлическая конструкция и устойчивость к ударам защищают модуль от механических повреждений, а встроенная фильтрация помех обеспечивает точность измерения температуры с разрешением 0,1 °C.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/40М-01-00 140734-01 | Конкурентский продукт (Rockwell Automation 1756-A17) | Преимущество Bently Nevada 3500/40М-01-00 140734-01 |
|---|---|---|---|
| Устойчивость к суровым условиям | Расширенный диапазон температур (-20 °C до +70 °C), устойчивость к вибрациям/ударам, класс EMS 5 | Стандартный диапазон температур (0 °C до +60 °C), низкая устойчивость к вибрациям, класс EMS 3 | Работа в агрессивных промышленных средах без снижения надежности |
| Механическая защита | Металлический корпус, защищенные разъемы с фиксацией кабеля | Пластиковый корпус, стандартные разъемы | Защита от пыли, влаги и механических повреждений в тяжелых условиях |
| Точность и универсальность | Точность ±0,1%, поддержка всех типов аналоговых сигналов (включая 2-х проводные датчики) | Точность ±0,2%, ограниченная поддержка термопар/резисторов | Высокая точность и возможность подключения любых аналоговых датчиков |
| Расширенная защита | Защита от переvoltaжа (50 В), коротких замыканий, ESD ±8 кВ | Базовая защита (переvoltaжа до 30 В) | Предотвращение повреждения модуля при неисправностях в цепи датчиков |
| Интеграция с системой 3500 | Полная совместимость с CPU 3500/20, модулями защиты и коммуникации | Требует дополнительных адаптеров для подключения к системе 3500 | Прямая интеграция, без сложной настройки и дополнительного оборудования |
| MTBF | ≥ 220 000 часов | ≥ 160 000 часов | Более длительный срок службы и снижение эксплуатационных затрат |
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените эксплуатационные условия: если оборудование работает в условиях низких/высоких температур, сильных вибраций, электромагнитных помех или агрессивного окружения (пыль, влага), Bently Nevada 3500/40М-01-00 140734-01 с повышенной надежностью является оптимальным выбором.
- Определите тип и количество аналоговых датчиков: 8 настраиваемых каналов позволяют подключать различные типы сигналов (ток, напряжение, термопары, PT100) – рассчитайте количество требуемых каналов и тип датчиков.
- Проверьте требования к стабильности питания: при нестабильном электроснабжении расширенный диапазон питания ±15% гарантирует устойчивую работу модуля.
- Убедитесь в совместимости с версией системы 3500: модуль работает с CPU 3500/20 версии 4.0 и выше – проверьте версию вашей системы перед покупкой.
- Купайте через официальных дилеров Bently Nevada – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, калибровка, обслуживание).
Меры предосторожности
- Монтаж, подключение и конфигурацию Bently Nevada 3500/40М-01-00 140734-01 должен выполнять квалифицированный персонал с опытом работы с аналоговыми сигналами и промышленными системами мониторинга в суровых условиях.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- При подключении датчиков используйте только экранированные кабели с фиксацией в защищенных разъемах – это снижает влияние электромагнитных помех и предотвращает отключение кабеля при вибрациях.
- Соблюдайте правильность проводки для термопар и 3/4-х проводных PT100/1000 – искажение проводки может привести к ошибкам измерений, особенно в условиях сильных помех.
- Во время эксплуатации регулярно проверяйте состояние LED-индикаторов и выполняйте периодическую калибровку (рекомендуется раз в год) через ПО Bently Nevada System 1 – это поддерживает высокую точность и выявляет проблемы на ранних стадиях.
- Не подвергайте модуль механическим повреждениям, контакту с агрессивными средами или превышению параметров эксплуатации (температура, напряжение) – это может привести к снижению надежности и срока службы.
