Описание

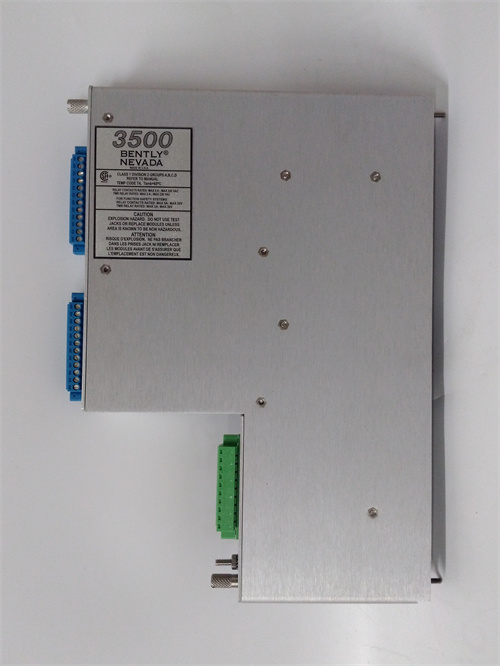

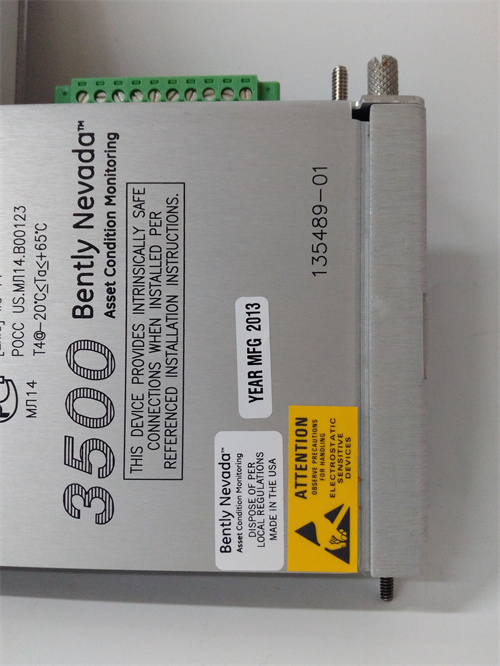

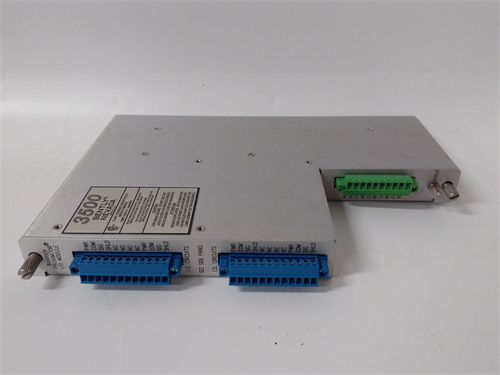

Bently Nevada 3500/42-04-02 135489-01 — Модуль вывода сигналов с высокой плотностью каналов для системы 3500
Bently Nevada 3500/42-04-02 135489-01 — это компактный модуль вывода сигналов с высокой плотностью каналов от глобального лидера в сфере промышленного мониторинга Bently Nevada, разработанный для системы мониторинга вращательных механизмов 3500. Компонент Bently Nevada 3500/42-04-02 135489-01 сочетает в себе компактность дизайна с расширенным количеством каналов (16 конфигурируемых), что делает его идеальным выбором для объектов с ограниченным пространством в шкафу управления (например, мобильные энергетические установки, компактные компрессоры, специализированные производственные линии). Модуль обеспечивает надежную передачу управляющих сигналов и интеграцию с системой 3500, позволяя реализовать комплексное управление и защиту оборудования в энергетике, нефтегазовой промышленности, мобильном машиностроении и электроинженерии. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору Bently Nevada 3500/42-04-02 135489-01, а также сравнение с аналогами на рынке.
Описание продукта
Bently Nevada 3500/42-04-02 135489-01 представляет собой компактный модуль вывода сигналов с 16 каналами, предназначенный для системы мониторинга Bently Nevada 3500. Модуль принимает цифровые команды от центрального модуля 3500/04 и преобразует их в аналоговые (4–20 мА, 0–10 В) и дискретные (релейные, ТТЛ) сигналы для управления исполнительными механизмами. Особая ценность Bently Nevada 3500/42-04-02 135489-01 — высокая плотность каналов при сохранении компактных размеров (стандартная DIN-рейковая ширина), что позволяет значительно сэкономить пространство в шкафу управления при необходимости управления большим количеством устройств. Модуль поддерживает независимую конфигурацию каждого из 16 каналов через ПО Bently Nevada System 1, включая настройку типа сигнала, диапазона значений, задержек срабатывания и защитных параметров. Дополнительные преимущества — встроенная защита от короткого замыкания, перегрузки и электромагнитных помех, а также широкий диапазон рабочих температур (-40 °C до +75 °C), гарантирующий надежность в агрессивных и компактных условиях. Полная совместимость с компонентами системы 3500 (3500/04, 3500/15, 3500/40) обеспечивает синхронизацию с мониторингом и защитой, позволяя реализовать эффективные решения для управления сложными производственными процессами в ограниченном пространстве.
Технические параметры
- Тип модуля: Компактный модуль вывода сигналов с высокой плотностью каналов для системы 3500
- Количество каналов: 16 независимых конфигурируемых каналов (разделены на 2 группы по 8 каналов)
- Типы выводимых сигналов:
- Аналоговые: 4–20 мА (Макс. ток 50 мА на канал), 0–10 В (Макс. напряжение 12 В, мощность вывода до 0.6 Вт)
- Дискретные: Релейные контакты (NO/NC, максимальная нагрузка 250 В АС/30 В ДС, 5 А на канал), ТТЛ (5 В, ток вывода до 15 мА)
- Точность генерации аналоговых сигналов: ±0.1% полного диапазона
- Разрешение ЦАП: 16 бит
- Частота обновления сигналов: До 1 кГц (по каждому каналу)
- Защитные функции:
- Защита от короткого замыкания и перегрузки (автоматическое отключение канала)
- Защита от обратной полярности и электростатического разряда (ESD ±8 кВ контактный, ±15 кВ аэрозольный)
- Помехоустойчивость по стандарту IEC 61326-1
- Протоколы связи с системой 3500: Bently Nevada Communication Protocol (BNCP), Ethernet/IP
- Скорость передачи данных: До 100 Мбит/с (по Ethernet)
- Встроенные функции: Настройка задержек срабатывания/сброса (0–5 с), обратная связь о состоянии каналов, детальная диагностика (неполадки в каналах, перегрузка), онлайн-конфигурация
- Интерфейсы: 1 порт Ethernet (RJ45), порт связи с системой 3500 (BNCP), 2 разъемов Terminal Block (по 8 каналов), USB-C (для локальной конфигурации и обновлений)
- Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 1.6 А (при полной нагрузке всех 16 каналов)
- Рабочая температура: -40 °C до +75 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
- Размеры: 170 × 95 × 75 мм (стандартная DIN-рейковая ширина, компактная глубина)
- Крепление: DIN-рейка (35 мм) / шасси системы Bently Nevada 3500
- Сертификации: CE, UL, ATEX Zone 2, IEC 61010-1, ISO 9001, IEC 61326-1 (электромагнитная совместимость)
- Совместимость: Система Bently Nevada 3500 (все компоненты), исполнительные механизмы с входными сигналами 4–20 мА/0–10 В/релейные/ТТЛ
- Средняя наработка на отказ (MTBF): 290 000 часов (по стандарту MIL-HDBK-217F)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Высокая плотность каналов: Bently Nevada 3500/42-04-02 135489-01 предлагает 16 конфигурируемых каналов в компактном корпусе стандартного размера, что позволяет сэкономить до 50% пространства в шкафу управления по сравнению с модулями с 8 каналами — критично для мобильных и компактных установок.
- Гибкая конфигурация: Каждый из 16 каналов можно независимо настроить под тип сигнала (аналоговый/дискретный), диапазон значений и задержки срабатывания через Bently Nevada System 1, адаптируя модуль к управлению большим количеством разнотипных исполнительных механизмов.
- Компактность и надежность: Стандартный DIN-рейковый дизайн с компактной глубиной обеспечивает легкое монтирование в плотно заполненных шкафах, а широкий температурный диапазон (-40 °C до +75 °C) гарантирует работу в агрессивных условиях без потери производительности.
- Встроенные защитные функции: Защита от короткого замыкания, перегрузки и электромагнитных помех предотвращает повреждение модуля и исполнительных механизмов, даже при плотном монтировании и наличии соседних энергозависимых устройств.
- Детальная диагностика: Модуль предоставляет обратную связь о состоянии каждого из 16 каналов и автоматически диагностирует неполадки, что позволяет операторам быстро выявлять проблемы и минимизировать время простоя.
- Полная интеграция с системой 3500: Глубокая совместимость с центральным модулем 3500/04 и модулями ввода сигналов 3500/40 обеспечивает синхронизацию управляющих сигналов с данными мониторинга, позволяя реализовать комплексные решения для управления и защиты в ограниченном пространстве.
Примеры применения в отраслях
- Мобильная энергетика: Управление мобильными генераторами и энергетическими блоками — Bently Nevada 3500/42-04-02 135489-01 в компактном шкафу управления управляет 16 исполнительными механизмами (регуляторы скорости, системы охлаждения, сигнализация) через 16 каналов, экономя пространство в мобильном устройстве.
- Нефтегазовая промышленность: Контроль компактных компрессоров и насосов на удаленных месторождениях — модуль управляет клапанами, приводами и системами сигнализации (12–16 устройств) в плотном шкафу, а защита от короткого замыкания гарантирует надежность в условиях ограниченного обслуживания.
- Тяжелое машиностроение: Управление специализированными станками (например, сверлильные, фрезерные) — 16 каналов модуля управляют приводами осей, инструментальными станциями и системами безопасности, компактность позволяет интегрировать модуль напрямую в корпус станка.
- Электроинженерия: Управление распределительными щитами и компактными трансформаторными установками — модуль управляет реле защиты, сигнальными лампами и автоматическими выключателями (10–16 устройств) в плотно заполненных щитах, экономя пространство для других компонентов.
- Химическая промышленность: Контроль компактных реакторов и лабораторных установок — 16 каналов модуля регулируют подачу сырья, системы охлаждения и сигнализацию аварий, компактность и надежность позволяют монтировать модуль непосредственно рядом с технологическим оборудованием.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/42-04-02 135489-01 | Конкурент 1 (Emerson CSI 6500 Compact Output Module) | Конкурент 2 (Siemens Sinumerik High-Density Output Module) |
|---|---|---|---|
| Количество каналов | 16 (конфигурируемых) | 12 (частично конфигурируемых) | 14 (фиксированные группы) |
| Типы выводимых сигналов | Аналоговые (4–20 мА, 0–10 В), релейные, ТТЛ | Только релейные и ТТЛ | Аналоговые (4–20 мА), релейные |
| Плотность каналов (в компактном корпусе) | 16 каналов в стандартном DIN-рейковом размере | 12 каналов в увеличенном корпусе | 14 каналов в стандартном корпусе (ограниченная конфигурация) |
| Точность аналоговых сигналов | ±0.1% | — (нет аналоговых каналов) | ±0.15% |
| Защитные функции | Короткое замыкание, перегрузка, ESD ±15 кВ | Только короткое замыкание | Короткое замыкание, перегрузка (ограниченная) |
| Настройка задержек | Да (через System 1) | Нет | Да (только для групп каналов) |
| Совместимость с системой 3500 | Полная | Отсутствует | Отсутствует |
| MTBF | 290 000 часов | 180 000 часов | 220 000 часов |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества Bently Nevada 3500/42-04-02 135489-01 перед конкурентами: больше конфигурируемых каналов (16) в компактном корпусе, поддержка всех типов выводимых сигналов, более высокая точность аналоговых сигналов (±0.1%), расширенные защитные функции и возможность индивидуальной настройки каждого канала. Полная совместимость с системой Bently Nevada 3500 и экономия пространства делают модуль уникальным решением для компактных и мобильных установок, где требуется управление большим количеством исполнительных механизмов.
Советы по выбору
- Оцените доступное пространство в шкафу: Если у вас ограничено пространство в шкафу управления и нужно управлять 10+ исполнительными механизмами, Bently Nevada 3500/42-04-02 135489-01 с 16 каналами в компактном корпусе — оптимальный выбор, в то время как конкуренты предлагают меньше каналов или требуют больше места.
- Определите тип и количество исполнительных механизмов: Если вам нужно управлять разнотипными устройствами (реле, приводы, сигнализация) в количестве 10–16, гибкая конфигурация 16 каналов устраняет необходимость в нескольких модулях.
- Проверьте условия монтирования: Для мобильных установок или плотно заполненных шкафов компактность модуля и широкий температурный диапазон (-40 °C до +75 °C) гарантируют надежность, в то время как другие модули могут не выдерживать агрессивных условий.
- Учтите существующую инфраструктуру: Если вы уже используете систему Bently Nevada 3500, модуль обеспечит безупречную интеграцию с существующими компонентами, не требуя дополнительных адаптеров или настроек.
- Свяжитесь с технической поддержкой Bently Nevada для подтверждения совместимости модуля с вашими исполнительными механизмами и получения рекомендаций по оптиальной конфигурации 16 каналов.
Важные примечания
- При монтировании Bently Nevada 3500/42-04-02 135489-01 обеспечьте достаточную вентиляцию в шкафу — при работе с полной нагрузкой (16 каналов) модуль генерирует тепло, и эффективная вентиляция предотвращает перегрев, особенно при плотном соседстве с другими устройствами.
- При конфигурации через Bently Nevada System 1 разделите каналы на группы по типу нагрузки (аналоговые/дискретные) — это упрощает монтаж и диагностику, а также предотвращает перегрузку группы каналов.
- Перед подключением исполнительных механизмов проверьте пределы допустимой нагрузки на каждый канал (5 А для релейных, 50 мА для аналоговых) — превышение мощности может привести к повреждению контактов и выходу модуля из строя.
- При использовании в опасных зонах (ATEX Zone 2) убедитесь в наличии сертификации ATEX у всех компонентов системы (модуль, кабели, исполнительные механизмы) — несоответствие может привести к нарушению безопасности.
- Регулярно проверяйте состояние каналов через интерфейс System 1 — детальная диагностика поможет выявить неполадки (например, перегрузку или короткое замыкание) до полного выхода модуля из строя.
- 135489-01
