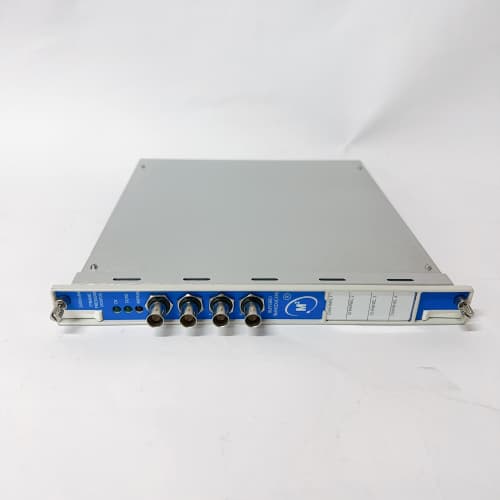

Bently Nevada 3500/42-04 – Модуль контроля приближения и сейсмического мониторинга для критического промышленного оборудования
Bently Nevada 3500/42-04 – это современный модуль контроля приближения и сейсмического мониторинга от компании Bently Nevada, являющийся ключевым компонентом системы мониторинга 3500 для контроля состояния вращательного и статического промышленного оборудования. Устройство Bently Nevada 3500/42-04 сочетает в себе функции контроля приближения (позиции вала, изгиба) и сейсмического мониторинга (вибраций корпуса), способствуя прогнозированию технического обслуживания и предотвращению внезапных поломок. Это делает его незаменимым в энергетике, нефтегазовой отрасли, металлургии и тяжелом машиностроении России, где надежность работы турбин, компрессоров, насосов и других агрегатов напрямую влияет на безопасность и эффективность производства. Особенно ценно, что Bently Nevada 3500/42-04 отличается высокой стабильностью в экстремальных условиях, что подтверждается его широким диапазоном рабочих температур и защитными характеристиками.
Описание продукта
Bently Nevada 3500/42-04 представляет собой специализированный модуль контроля приближения и сейсмического мониторинга, разработанный для интеграции в систему мониторинга Bently Nevada 3500 для комплексного контроля здоровья промышленного оборудования. Компонент Bently Nevada 3500/42-04 принимает сигналы от датчиков приближения и сейсмических датчиков, обрабатывает их для получения данных о вибрациях, положении вала, эксцентриситете и других параметрах, а также сравнивает показания с программными пороговыми значениями для генерации сигналов оповещения. Одной из ключевых особенностей Bently Nevada 3500/42-04 является его способность выявлять даже незначительные изменения в вибрационных режимах оборудования, что позволяет операторам проводить своевременное техническое обслуживание и избежать серьезных аварий. Bently Nevada 3500/42-04 монтируется в стандартную раму системы 3500, коммуницирует с центральным процессором через внутреннюю шину и поддерживает удаленную конфигурацию через специализированное ПО Bently Nevada System 1, что упрощает его интеграцию и обслуживание на промышленных объектах. Модуль активно используется на объектах с повышенными требованиями к безопасности, включая опасные производственные зоны.
Технические параметры
- Тип устройства: Модуль контроля приближения и сейсмического мониторинга системы Bently Nevada 3500
- Функциональные возможности:
- Прием и обработка сигналов от датчиков приближения и сейсмических датчиков
- Измерение вибраций, положения вала, эксцентриситета, ускорения и скорости оборудования
- Генерация оповещательных и аварийных сигналов при превышении программных порогов
- Логирование параметров работы и событий для прогнозировочного обслуживания
- Поддержка удаленной конфигурации и диагностики
- Параметры измерений:
- Точность измерений: ±0,02% от полного диапазона при 25 °C
- Диапазон частотной характеристики: 0,00001 Гц – 1 кГц
- Чувствительность входа: 0,05 мк дюйм/с – 1000 мк дюйм/с
- Количество каналов: 4 программируемых канала
- Электрические характеристики:
- Напряжение питания: 24 В постоянного тока
- Потребляемая мощность: не более 2,5 Вт
- Интерфейс связи: RS-485, Modbus RTU, Ethernet/IP
- Тип поддерживаемых сенсоров: датчики приближения, сейсмические датчики, LVDT
- Типы входных/выходных сигналов: 0–10 В постоянного тока, 4–20 мА
- Операционные характеристики:
- Диапазон рабочих температур: -40 °C до +70 °C
- Относительная влажность: 5% – 95% без конденсации
- Класс защиты: IP65/IP67
- Время отклика: менее 500 мс
- Механические характеристики:
- Корпус: прочный нержавеющий сталь
- Габаритные размеры: 160 мм × 110 мм × 90 мм
- Масса: 1 кг
Преимущества и особенности
- Комплексный мониторинг: Bently Nevada 3500/42-04 сочетает функции контроля приближения и сейсмического мониторинга, что позволяет комплексно оценивать состояние оборудования, выявляя такие проблемы, как неуравновешенность механизмов, износ подшипников и деформации валов на ранних стадиях.
- Высокая надежность в суровых условиях: Корпус из нержавеющей стали и класс защиты IP65/IP67 обеспечивают устойчивость Bently Nevada 3500/42-04 к пыли, влаге и агрессивным средам, что делает его подходящим для эксплуатации на открычных площадках и в тяжелых промышленных цехах.
- Легкая интеграция: Поддержка популярных протоколов связи (Modbus RTU, Ethernet/IP) позволяет легко интегрировать Bently Nevada 3500/42-04 в существующие промышленные системы управления (DCS, SCADA) без необходимости дополнительных адаптеров.
- Упрощенное обслуживание: Возможность удаленной конфигурации и диагностики через ПО Bently Nevada System 1 сокращает время на техническое обслуживание и снижает простои оборудования.
- Надежная защита оборудования: Встроенные алгоритмы фильтрации помех позволяют отличать обычные рабочие вибрации от аномалий, минимизируя ложные аварийные сигналы и обеспечивая своевременное реагирование на реальные угрозы.
Примеры применения в отраслях
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Ямало-Ненецком автономном округе Bently Nevada 3500/42-04 используется для мониторинга вибраций и положения валов высокоскоростных компрессоров. Модуль обрабатывает сигналы от сейсмических датчиков, выявляя даже незначительные девиации параметров, что позволяет устранять мелкие неисправности до возникновения серьезных поломок. Данные о состоянии компрессоров передаются в SCADA-систему, обеспечивая операторам контроль в реальном времени.
- Энергетика: В крупной гидроэлектростанции на Байкале Bently Nevada 3500/42-04 интегрирован в систему мониторинга турбин. Он контролирует вибрации роторов и положение валов при различных режимах нагрузки, генерируя оповещения при приближении параметров к критическим значениям. Благодаря широкому диапазону рабочих температур модуль стабильно работает в условиях зимних морозов (до -40 °C).
- Металлургия: На стальной заводе в Челябинске Bently Nevada 3500/42-04 мониторит состояние электродных станков и плавильных печей. Модуль регистрирует вибрации, возникающие при плавлении металла, и сигнализирует об износе механических компонентов. Это позволяет планировать техническое обслуживание в периоды низкой производительности, снижая экономические потери.
- Машиностроение: В производственном цехе тяжелого машиностроения в Нижнем Новгороде Bently Nevada 3500/42-04 используется для контроля качества сборки и испытаний дизельных двигателей. Модуль измеряет вибрации двигателей при испытаниях на стендах, помогая выявлять заводские дефекты и гарантировать надежность готовой продукции.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/42-04 | Конкурентский продукт (Siemens SITRANS VC200) | Преимущество Bently Nevada 3500/42-04 |
|---|---|---|---|
| Диапазон рабочих температур | -40 °C до +70 °C | -20 °C до +60 °C | Работа в более экстремальных условиях, актуально для российских климатических условий |
| Потребляемая мощность | ≤ 2,5 Вт | ≤ 5 Вт | Экономия электроэнергии при длительной работе в непрерывном режиме |
| Частотная характеристика | 0,00001 Гц – 1 кГц | 0,1 Гц – 500 Гц | Возможность детектировать даже самые слабые и редкие вибрационные аномалии |
| Компатибельность | Полная совместимость с системой Bently Nevada 3500 и ПО System 1 | Требует адаптеров для интеграции с системами сторонних производителей | Простая интеграция в существующие комплексы Bently Nevada, снижение затрат на модернизацию |
| Класс защиты | IP65/IP67 | IP54 | Лучшая защита от пыли и влаги, подходит для открычных и влажных производственных зон |
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените условия эксплуатации: если оборудование работает в условиях экстремальных температур (-40 °C и ниже) или высокой влажности, Bently Nevada 3500/42-04 с его широким диапазоном рабочих температур и высоким классом защиты станет оптимальным выбором.
- Проверьте совместимость с сенсорами: модуль поддерживает большинство стандартных датчиков приближения и сейсмических датчиков, но стоит убедиться в совместимости с уже используемым оборудованием на объекте.
- Определите потребности в коммуникации: наличие интерфейсов RS-485 и Ethernet/IP делает модуль подходящим для интеграции в различные системы управления – уточните требуемые протоколы связи на вашем предприятии.
- Предпочитайте покупку у официальных дилеров Bently Nevada: это гарантирует подлинность Bently Nevada 3500/42-04, наличие сертификатов и профессиональную техническую поддержку при настройке.
Меры предосторожности
- Монтаж и подключение Bently Nevada 3500/42-04 должен выполнять квалифицированный персонал с опытом работы с системами мониторинга промышленного оборудования.
- Перед монтажом отключите питание соответствующей цепи, чтобы избежать коротких замыканий и повреждения модуля или связанных компонентов.
- Используйте только оригинальные кабели и разъемы для подключения сенсоров – некачественные коммуникационные линии могут искажать сигналы и снизить точность измерений.
- Регулярно выполняйте калибровку модуля через ПО Bently Nevada System 1 (рекомендуется раз в год) – это поддерживает высокую точность измерений и продлевает срок службы устройства.
- Не экспонируйте модуль прямому солнечному излучению или контакту с агрессивными химикатами, даже несмотря на прочный корпус – это может привести к повреждению внутренних электронных компонентов.
- 3500/42
