Описание

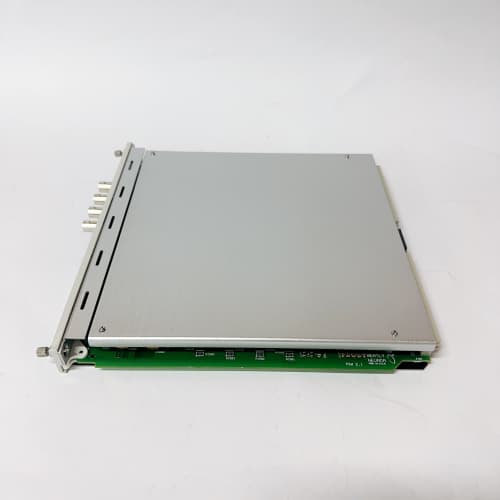

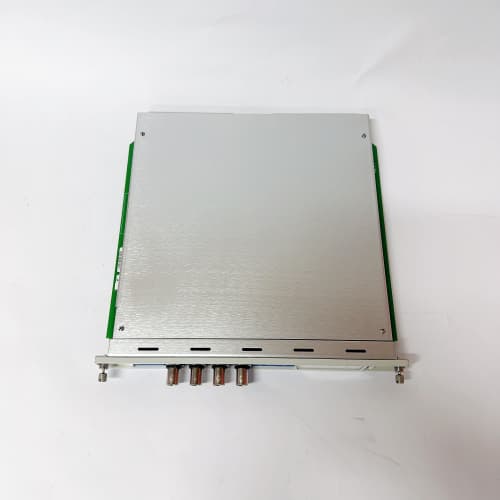

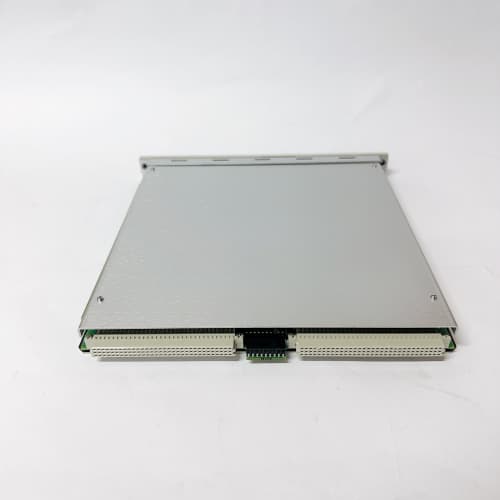

Bently Nevada 3500/42 140471-01 – Модуль синхронизации и мониторинга скорости для системы мониторинга 3500
Bently Nevada 3500/42 140471-01 – это специализированный модуль синхронизации и мониторинга скорости от компании Bently Nevada, разработанный для контроля параметров вращения критического промышленного оборудования (турбин, генераторов, компрессоров, насосов) в составе системы мониторинга Bently Nevada 3500. Устройство Bently Nevada 3500/42 140471-01 обеспечивает высокоточное измерение скорости вращения, синхронизацию работы агрегатов (например, параллельное включение генераторов в сеть) и генерацию сигналов оповещения/аварии при превышении критических порогов. Это делает его ключевым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где стабильность вращения оборудования напрямую влияет на безопасность эксплуатации и эффективность производства. Особенно ценным преимуществом Bently Nevada 3500/42 140471-01 является его высокая точность измерений, поддержка различных типов датчиков скорости и полная совместимость с компонентами системы 3500, обеспечивая надежность в суровых промышленных условиях.
Описание продукта
Bently Nevada 3500/42 140471-01 представляет собой модуль синхронизации и мониторинга скорости для системы мониторинга Bently Nevada 3500, предназначенный для точного контроля скорости вращения и синхронизации работы вращательных агрегатов. Компонент Bently Nevada 3500/42 140471-01 поддерживает подключение индуктивных, Холловских и оптических датчиков скорости, а также включает в себя функционал синхронизации (например, регулирование частоты генератора для совпадения с сетевой частотой) и логику защиты при превышении максимальной/минимальной скорости. Одной из ключевых особенностей Bently Nevada 3500/42 140471-01 является встроенная защита от электромагнитных помех и коротких замыканий, что гарантирует стабильную работу даже в условиях сильных электромагнитных полей (близко к генераторам и трансформаторам). Bently Nevada 3500/42 140471-01 монтируется в стандартную раму системы 3500, коммуницирует с центральным процессором (3500/20) через внутреннюю высокоскоростную шину и оснащается LED-индикаторами статуса для локального контроля. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, газоперерабатывающих заводах и других объектах, где требуется точный контроль и синхронизация вращательных агрегатов.
Технические параметры
- Тип устройства: Модуль синхронизации и мониторинга скорости системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Высокоточное измерение скорости вращения вращательных агрегатов
- Синхронизация работы агрегатов (параллельное включение генераторов, согласование скорости компрессоров)
- Подключение различных типов датчиков скорости (индуктивные, Холловские, оптические)
- Генерация сигналов оповещения (WARN) и аварии (TRIP) при превышении порогов скорости
- Встроенная защита от электромагнитных помех и коротких замыканий
- Локальная индикация статуса (скорость, синхронизация, аномалия) через LED-индикаторы
- Логирование измеренных значений и событий (через CPU 3500/20)
- Поддержка локальной и удаленной конфигурации через ПО Bently Nevada System 1
- Параметры измерения скорости:
- Диапазон скорости: 0,1–10 000 об/мин (настраиваемый)
- Точность измерения: ±0,01% от измеренного значения (при 25 °C)
- Разрешение: 0,01 об/мин
- Время отклика: ≤ 1 мс (для критических порогов)
- Поддерживаемые датчики:
- Индуктивные датчики: 2-х проводные, выходной сигнал ±1 В до ±24 В
- Холловские датчики: 3-х проводные, цифровой выход (OC, PP)
- Оптические датчики: цифровой выход (TTL, RS-485)
- Количество каналов для датчиков: 2 независимых канала (для резервирования или синхронизации)
- Сигналы синхронизации:
- Тип сигнала: аналоговый (4–20 мА, 0–10 В) или цифровой (GOOSE через внутреннюю шину)
- Диапазон регулирования частоты: 45–65 Гц (для синхронизации с сетью)
- Точность синхронизации: ±0,001 Гц
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от системы 3500)
- Потребляемый ток: ≤ 250 мА (в режиме обычной работы)
- Защита от электромагнитных помех (ЭМП): класс EMS 5
- Изоляция: между каналами и шиной питания – 2500 В АС (1 мин)
- Габаритные размеры:
- Ширина: 48,3 мм (1 слот в раме 3500)
- Высота: 228,6 мм
- Глубина: 304,8 мм
- Операционные характеристики:
- Операционные температуры: 0 °C до +60 °C
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 2000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 220 000 часов
- Сертификации: ГОСТ Р, CE, UL, IEC 61010-1, IEC 61000 (ЭМП), ATEX (зона 2/22)
Преимущества и особенности
- Высокая точность измерения и синхронизации: Точность ±0,01% и разрешение 0,01 об/мин делают Bently Nevada 3500/42 140471-01 идеальным для контроля скорости критического оборудования, где минимальные отклонения могут привести к авариям.
- Универсальность в подключении датчиков: Поддержка индуктивных, Холловских и оптических датчиков позволяет интегрировать модуль с любым типом оборудования, не требуя замены существующих датчиков.
- Функционал синхронизации: Встроенная логика синхронизации упрощает параллельное включение генераторов в сеть и согласование скорости агрегатов (например, компрессоров в линиях produção), повышая эффективность и безопасность процессов.
- Встроенная защита и стабильность: Защита от электромагнитных помех (EMS 5) и коротких замыканий гарантирует стабильную работу в условиях сильных электромагнитных полей (близко к генераторам, трансформаторам), предотвращая искажение сигналов.
- Полная интеграция с системой 3500: Идеальная совместимость с центральным процессором 3500/20, модулями защиты 3500/32 и коммуникации 3500/22 обеспечивает единое управление и передачу данных о скорости/синхронизации в上位ные системы (DCS, SCADA).
- Быстрое реагирование на аномалии: Время отклика ≤ 1 мс для критических порогов позволяет мгновенно генерировать аварийные команды (TRIP) при превышении максимальной скорости, предотвращая катастрофические поломки.
- Простота конфигурации и диагностики: Удаленная конфигурация через ПО Bently Nevada System 1 и LED-индикаторы статуса упрощают настройку модуля и выявление проблем, снижая эксплуатационные затраты.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области Bently Nevada 3500/42 140471-01 используется для мониторинга скорости главных турбин и синхронизации генераторов с сетью. Модуль подключает индуктивные датчики скорости, измеряет частоту вращения с точностью ±0,001 Гц и регулирует скорость турбины для совпадения с сетевой частотой (50 Гц). При превышении скорости на 110% номинальной генерируется аварийная команда на остановку турбины, предотвращая разрушение.
- Крупная ТЭЦ (3,0 ГВт): В тепловой электростанции в Красноярской области Bently Nevada 3500/42 140471-01 интегрирован в систему мониторинга 6 котлотурбинных агрегатов. Модуль контролирует скорость вращения турбин и синхронизирует генераторы перед параллельным включением в сеть. Данные о скорости передаются через модуль коммуникации 3500/22 в SCADA-систему GE iFIX, позволяя операторам контролировать процесс синхронизации в реальном времени.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири Bently Nevada 3500/42 140471-01 используется для мониторинга скорости газовых турбин и компрессоров. Модуль подключает Холловские датчики скорости, измеряет обороты с разрешением 0,01 об/мин и генерирует оповещение при снижении скорости ниже минимального порога (которое может привести к остановке компрессора). Данные логируются через CPU 3500/20 для анализа эффективности работы оборудования.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске Bently Nevada 3500/42 140471-01 контролирует скорость вращения насосов для подачи охлаждающей воды в плавильные печи. Модуль подключает оптические датчики скорости, измеряет обороты и генерирует сигнал оповещения при отклонении от номинальной скорости на ±5%. Это позволяет операторам своевременно регулировать работу насосов, предотвращая перегрев и повреждение печи.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/42 140471-01 | Конкурентский продукт (Siemens SM 338 Speed Monitor) | Преимущество Bently Nevada 3500/42 140471-01 |
|---|---|---|---|
| Точность измерения | ±0,01% от измеренного значения | ±0,1% от измеренного значения | Высокая точность, критическая для контроля критического оборудования |
| Функционал синхронизации | Встроенная логика синхронизации (параллельное включение генераторов) | Только мониторинг скорости (синхронизация требует дополнительного модуля) | Встроенная функциональность синхронизации, снижающая стоимость проекта |
| Поддерживаемые датчики | Индуктивные, Холловские, оптические | Только индуктивные и Холловские | Универсальность – подключение любого типа датчиков скорости |
| Время отклика | ≤ 1 мс (для критических порогов) | ≤ 10 мс | Мгновенное реагирование на аномалии, предотвращение катастрофических поломок |
| Интеграция с системой 3500 | Полная совместимость с CPU 3500/20, модулями защиты и коммуникации | Требует дополнительных адаптеров для подключения к системе 3500 | Прямая интеграция, без сложной настройки и дополнительного оборудования |
| MTBF | ≥ 220 000 часов | ≥ 160 000 часов | Более высокая надежность и длительный срок службы в промышленных условиях |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип датчиков скорости: Bently Nevada 3500/42 140471-01 поддерживает индуктивные, Холловские и оптические датчики – убедитесь в совместимости с существующими датчиками или выберите подходящий тип для вашего оборудования.
- Оцените требования к точности и синхронизации: если требуется высокая точность измерения (±0,01%) или функционал синхронизации (например, для генераторов), модуль является оптимальным выбором.
- Рассчитайте диапазон скорости: модуль поддерживает скорости от 0,1 до 10 000 об/мин – убедитесь, что он соответствует диапазону вашего оборудования (турбины, компрессоры, насосы).
- Проверьте условия эксплуатации: в условиях сильных электромагнитных помех класс EMS 5 гарантирует стабильность работы – это актуально для объектов с генераторами и трансформаторами.
- Купайте через официальных дилеров Bently Nevada – это гарантирует подлинность продукции, наличие сертификатов и профессиональную техническую поддержку (конфигурация, обслуживание).
Меры предосторожности
- Монтаж, подключение и конфигурацию Bently Nevada 3500/42 140471-01 должен выполнять квалифицированный персонал с опытом работы с модулями мониторинга скорости и синхронизации.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- При подключении датчиков скорости соблюдайте правильность проводки и используйте экранированные кабели – искажение проводки или отсутствие экранирования может привести к ошибкам измерений и влиянию электромагнитных помех.
- Настройте критические пороги скорости (максимальная/минимальная) в соответствии с техническими характеристиками вашего оборудования – не превышайте рекомендуемые параметры, чтобы избежать ложных аварий или неработы защиты.
- Во время эксплуатации регулярно проверяйте состояние датчиков скорости и модуля, выполняйте периодическую калибровку через ПО Bently Nevada System 1 (рекомендуется раз в год) и контролируйте LED-индикаторы статуса для своевременного выявления проблем.
- Не подвергайте модуль механическим повреждениям, температурным шокам, контакту с влагой или пылью超出 указанных характеристик – обеспечивайте защиту рамы от внешних воздействий.
- 140471-01
