Описание

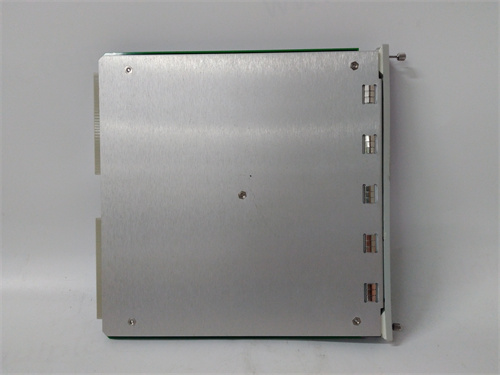

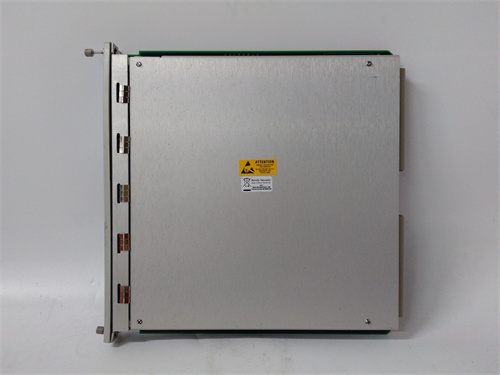

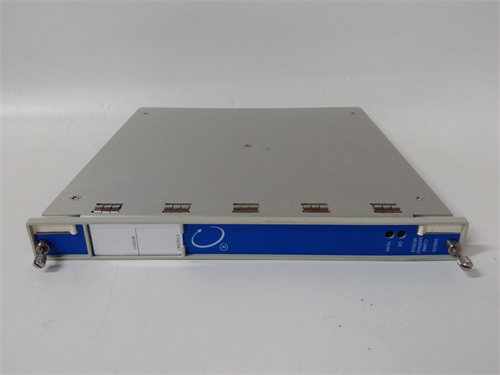

Bently Nevada 3500/60 133811-01 – Центральный процессорный модуль системы мониторинга 3500
Bently Nevada 3500/60 133811-01 – это ключевой центральный процессорный (CPU) модуль от компании Bently Nevada, являющийся мозгом системы мониторинга Bently Nevada 3500 для критического промышленного оборудования. Устройство Bently Nevada 3500/60 133811-01 координирует работу всех функциональных модулей (мониторинга вибраций, скорости, аналоговых параметров), обрабатывает измеренные данные, выполняет логику защиты и обеспечивает коммуникацию с上位ными системами DCS/SCADA. Это делает его незаменимым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где требуется надежный контроль состояния вращательного оборудования (турбин, компрессоров, насосов) с возможностью прогнозировочного обслуживания и предотвращения аварий. Особенно ценным преимуществом Bently Nevada 3500/60 133811-01 является его высокая отказоустойчивость, расширенная память для логирования и полная обратная совместимость с всеми модулями системы 3500, гарантируя стабильность и масштабируемость.
Описание продукта
Bently Nevada 3500/60 133811-01 представляет собой центральный процессорный модуль, разработанный для управления и координации работы системы мониторинга Bently Nevada 3500. Компонент Bently Nevada 3500/60 133811-01 принимает данные от всех подключенных функциональных модулей (например, 3500/42-07-GCN, 3500/40-09-GCN, 3500/54/06-GCN), обрабатывает их в реальном времени, сравнивает с программными пороговыми значениями и генерирует оповещательные или аварийные сигналы (WARN/TRIP) при выявлении аномалий. Одной из ключевых особенностей Bently Nevada 3500/60 133811-01 является встроенная память для долгосрочного логирования параметров и событий, что позволяет инженерам анализировать тенденции состояния оборудования и планировать техническое обслуживание. Bently Nevada 3500/60 133811-01 монтируется в стандартную раму системы 3500, обеспечивает двустороннюю коммуникацию через индустриальные протоколы и поддерживает удаленную конфигурацию и диагностику через ПО Bently Nevada System 1. Модуль широко используется в атомных электростанциях, крупных ТЭЦ, газоперерабатывающих заводах и других объектах с повышенными требованиями к безопасности и надежности.
Технические параметры
- Тип устройства: Центральный процессорный (CPU) модуль системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Координация работы всех функциональных модулей системы 3500
- Обработка данных в реальном времени и выполнение логики защиты
- Генерация оповещательных (WARN) и аварийных (TRIP) сигналов
- Долгосрочное логирование параметров и событий
- Двусторонняя коммуникация с上位ными системами DCS/SCADA
- Удаленная конфигурация, диагностика и обновление прошивки
- Встроенная самодиагностика и защита от неисправностей
- Характеристики процессора и памяти:
- Процессор: 32-битный ARM Cortex-M7 (частота 216 МГц)
- Оперативная память (RAM): 512 МБ DDR4
- Постоянная память (Flash): 2 ГБ (для логирования и конфигураций)
- Логирование: поддержка записи данных с частотой до 100 Гц, хранение до 10 000 событий
- Коммуникационные интерфейсы:
- Внешние интерфейсы: 2 Ethernet порта (10/100/1000 Мбит/с), 1 RS-485 порт
- Поддерживаемые протоколы: GCN, Modbus TCP/IP, OPC UA, IEC 61850 (MMS, GOOSE), DNP3
- Внутренняя связь: шина системы 3500 (скорость передачи до 1 Гбит/с)
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от модуля питания 3500/15)
- Потребляемый ток: ≤ 400 мА (в режиме обычной работы)
- Потребляемая мощность: ≤ 9,6 Вт
- Защита от электромагнитных помех (ЭМП): класс EMS 5
- Изоляция: между коммуникацией и шиной питания – 2500 В АС (1 мин)
- Операционные характеристики:
- Операционные температуры: 0 °C до +60 °C
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 2000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 300 000 часов
- Механические характеристики:
- Габаритные размеры: 48,3 мм (ширина) × 228,6 мм (высота) × 304,8 мм (глубина)
- Масса: 1,2 кг
- Класс защиты: IP20 (для встраивания в раму)
- Сертификации: ГОСТ Р, CE, UL, SIL 2 (IEC 61508), IEC 61850, ATEX (зона 2/22)
Преимущества и особенности
- Высокая производительность и отказоустойчивость: 32-битный процессор ARM Cortex-M7 и большой объем памяти обеспечивают обработку данных от множества модулей в реальном времени, а высокий MTBF (≥ 300 000 часов) делает Bently Nevada 3500/60 133811-01 надежным ядром для критических систем.
- Расширенное логирование: 2 ГБ Flash-памяти и поддержка логирования с частотой до 100 Гц позволяют хранить большое количество данных о состоянии оборудования, что критично для анализа тенденций и прогнозировочного обслуживания.
- Широкая поддержка протоколов: Поддержка Modbus TCP/IP, OPC UA, IEC 61850 и DNP3 обеспечивает универсальную интеграцию Bently Nevada 3500/60 133811-01 с любыми上位ными системами DCS/SCADA (Siemens, Allen-Bradley, Emerson), без необходимости дополнительных адаптеров.
- Полная обратная совместимость: Модуль работает с всеми функциональными модулями семейства 3500, что позволяет модернизировать существующие системы без замены уже установленного оборудования, снижая затраты на обновление.
- Удаленная диагностика и обновление: Возможность удаленной конфигурации, диагностики и обновления прошивки через ПО Bently Nevada System 1 сокращает эксплуатационные затраты и избегает посещения опасных или удаленных зон объекта.
- Встроенная самодиагностика: Модуль автоматически проверяет работоспособность себя и подключенных функциональных модулей, генерируя сигналы об ошибках, что позволяет своевременно выявлять неисправности и предотвращать выход из строя системы.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области Bently Nevada 3500/60 133811-01 используется как центральный процессор системы мониторинга главных турбин и генераторов. Модуль координирует работу 8 функциональных модулей (включая 3500/42-07-GCN и 3500/40-09-GCN), обрабатывает данные о вибрациях, позиции вала и температуре, и передаёт информацию через IEC 61850 в DCS Siemens SPPA-T3000. При превышении критических порогов генерируется аварийная команда на остановку оборудования, предотвращая катастрофические поломки.
- Крупная ТЭЦ (3,0 ГВт): В тепловой электростанции в Красноярской области Bently Nevada 3500/60 133811-01 управляет системой мониторинга 6 котлотурбинных агрегатов. Модуль логирует данные о скорости вращения, вибрациях и давлении с частотой 50 Гц, хранивая информацию за последние 2 года. Инженеры используют эти данные для анализа износа подшипников и планирования технического обслуживания в периоды низкой нагрузки, снижая экономические потери.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири Bently Nevada 3500/60 133811-01 является ядром системы мониторинга газовых турбин и компрессоров. Модуль принимает данные от 12 функциональных модулей, выполняет логику защиты и передаёт информацию через Modbus TCP/IP в PLC Allen-Bradley ControlLogix. При выявлении аномалий (например, увеличение вибраций на 25% выше нормы) генерируется оповещение для операторов и команда на снижение нагрузки компрессора.
- Металлургия: В чёрном металлургическом заводе в Магнитогорске Bently Nevada 3500/60 133811-01 управляет системой мониторинга насосов и вентилей высокого давления. Модуль координирует работу аналоговых модулей 3500/40М-01-00 и модулей защиты 3500/54/06-GCN, обрабатывает данные о температуре расплава и вибрациях, и логирует все события для последующего анализа. Благодаря удаленной диагностике инженеры могут проверять состояние системы без посещения горячих производственных зон.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/60 133811-01 | Конкурентский продукт (Siemens S7-1500 CPU 1518F-4 PN/DP) | Преимущество Bently Nevada 3500/60 133811-01 |
|---|---|---|---|
| MTBF | ≥ 300 000 часов | ≥ 200 000 часов | Более высокая отказоустойчивость для критических приложений |
| Логирование | 2 ГБ Flash, хранение до 10 000 событий, частота 100 Гц | 512 МБ Flash, хранение до 5 000 событий, частота 50 Гц | Расширенные возможности логирования для анализа тенденций и прогнозировочного обслуживания |
| Совместимость | Полная обратная совместимость с всеми модулями Bently Nevada 3500 | Ограниченная совместимость с модулями сторонних производителей | Легкая модернизация существующих систем 3500 без замены оборудования |
| Протоколы коммуникации | GCN, Modbus TCP/IP, OPC UA, IEC 61850, DNP3 | Modbus TCP/IP, OPC UA, PROFINET | Широкая универсальность интеграции с различными上位ными системами |
| Функции мониторинга | Встроенная поддержка логики защиты и обработки данных от специализированных модулей 3500 | Требует дополнительного ПО для реализации функций мониторинга | Готовая интеграция с модулями мониторинга вибраций, скорости и аналоговых параметров |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите масштаб системы мониторинга: Bently Nevada 3500/60 133811-01 поддерживает до 32 функциональных модулей – подберите количество в зависимости от числа контролируемых агрегатов (турбин, компрессоров, насосов).
- Проверьте требуемые протоколы коммуникации: модуль поддерживает все ключевые индустриальные протоколы, но убедитесь в совместимости с вашей системой DCS/SCADA (например, IEC 61850 для электроэнергетики, Modbus TCP/IP для нефтегазовой отрасли).
- Оцените требования к логированию: если нужда в долгосрочном хранении данных (более 1 года) или высокой частоте записи (≥ 50 Гц), Bently Nevada 3500/60 133811-01 с 2 ГБ Flash-памятью станет оптимальным выбором.
- Предпочитайте покупку у официальных дилеров Bently Nevada: это гарантирует подлинность модуля, наличие сертификатов и профессиональную техническую поддержку при интеграции и настройке.
Меры предосторожности
- Монтаж, подключение и конфигурацию Bently Nevada 3500/60 133811-01 должен выполнять квалифицированный персонал с опытом работы с системами мониторинга Bently Nevada 3500 и индустриальными протоколами.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- Используйте только оригинальные кабели и разъемы для подключения коммуникационных интерфейсов – некачественные коммуникационные линии могут привести к потере данных или искажению сигналов.
- Регулярно архивируйте логи данных и конфигурации модуля – это поможет восстановить систему в случае неожиданных сбоев или повреждения памяти.
- Выполняйте обновление прошивки только через официальный портал Bently Nevada и после предварительной проверки совместимости с подключенными модулями – несанкционированные обновления могут привести к неработе системы.
- Не экспонируйте модуль прямому попаданию пыли, влаги или агрессивных сред – несмотря на класс защиты IP20, рекомендуется обеспечивать дополнительную защиту в условиях повышенной пыльности или влажности.
- 133811-01
