BENTLY NEVADA 3500/64 140471-02 — Высокоточный модуль мониторинга динамического давления для систем промышленной защиты
BENTLY NEVADA 3500/64 140471-02 — это специализированный модуль мониторинга динамического давления от глобального лидера в сфере промышленного мониторинга BENTLY NEVADA, разработанный для высокоточной фиксации колебаний давления в критических механизмах. Компонент BENTLY NEVADA 3500/64 140471-02 сочетает в себе высокую точность измерений и устойчивость к агрессивным условиям, что делает его ключевым элементом для защиты турбин, компрессоров, реакторов и трубопроводов. В данной статье рассматриваются все аспекты BENTLY NEVADA 3500/64 140471-02: от технических особенностей до практических применений, а также сравнение с аналогами и рекомендации по эксплуатации.
Описание продукта

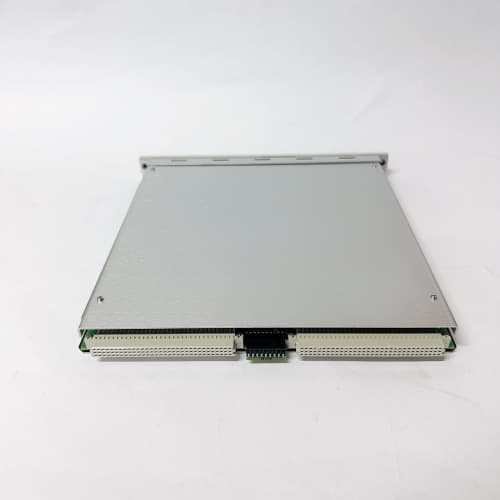

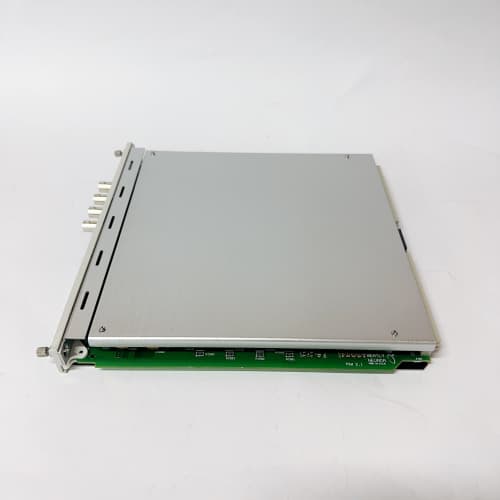

BENTLY NEVADA 3500/64 140471-02 представляет собой однораковый четырехканальный модуль мониторинга динамического давления, специализированный на работе с высокотемпературными преобразователями давления. Компонент BENTLY NEVADA 3500/64 140471-02 принимает входные сигналы от датчиков, обрабатывает их с помощью передовой технологии обработки сигналов и генерирует команды на запуск аварийных сигналов при превышении заданных порогов параметров. Особенно ценным достоинством BENTLY NEVADA 3500/64 140471-02 является возможность настройки полосовой фильтрации и дополнительного нотического фильтра через программное обеспечение конфигурации стойки 3500, что позволяет адаптировать модуль к особенностям конкретного оборудования. Корпус модуля выполнен из прочной нержавеющей стали, что обеспечивает устойчивость к коррозии и механическим повреждениям. Модуль BENTLY NEVADA 3500/64 140471-02 также оснащен выходом для регистратора, удобным для интеграции в системы управления производственными процессами, и поддерживает коммуникационные протоколы RS485 и Modbus RTU для беспрепятственной синхронизации с существующими промышленными системами.
Технические параметры
- Тип модуля: Модуль мониторинга динамического давления с четырьмя каналами
- Диапазон измерения давления: 1 – 100 кПа
- Разрешение измерений: 0,1 Па
- Погрешность измерений: ± 0,5 % полного масштаба
- Рабочая частота: 64 МГц
- Типы выходных сигналов: 4 – 20 мА, 0 – 5 В
- Протоколы коммуникации: RS 485, Modbus RTU
- Питание: 24 В постоянного тока
- Рабочая температура: – 40 °C до + 70 °C
- Габариты (ширина × глубина × высота): 120 × 100 × 40 мм
- Масса: 0,3 кг
- Материал корпуса: Нержавеющая сталь
- Функции фильтрации: Настраиваемый полосовой фильтр, нотический фильтр
- Выходы: Выход для регистратора (для систем управления)
- Сертификации: Соответствует требованиям API 670, API 618, ATEX, CE
- Средняя наработка на отказ (MTBF): 280 000 часов
- Гарантийный срок: 12 месяцев (стандартный), возможность расширения до 3 лет
Преимущества и особенности
- Высокая точность и чувствительность: BENTLY NEVADA 3500/64 140471-02 обеспечивает разрешение измерений до 0,1 Па и погрешность не более ± 0,5 % полного масштаба, что позволяет фиксировать даже незначительные колебания динамического давления и выявлять ранние признаки неисправностей в оборудовании.
- Гибкая конфигурация фильтров: Наличие настраиваемых полосовых и нотических фильтров позволяет адаптировать модуль к специфике различных промышленных процессов, подавляя помехи и улучшая качество обработки сигналов.
- Прочность и устойчивость к условиям: Корпус из нержавеющей стали и широкий температурный диапазон работы (- 40 °C до + 70 °C) делают BENTLY NEVADA 3500/64 140471-02 пригодным для эксплуатации в суровых условиях нефтегазовых промыслов, минерально-сырьевых шахт и энергетических объектов.
- Универсальная интеграция: Поддержка протоколов RS 485 и Modbus RTU позволяет легко интегрировать модуль в существующие системы SCADA и DCS, без необходимости замены всей промышленной инфраструктуры.
- Выход для регистратора: Оснащение специальным выходом для регистратора упрощает сбор и архивирование данных о давлении за длительные периоды, что важно для анализа тенденций и планирования профилактического обслуживания.
Примеры применения в отраслях
- Энергетика: Мониторинг турбин и котлов на тепловых и гидроэлектростанциях — BENTLY NEVADA 3500/64 140471-02 контролирует динамическое давление в камерах сгорания и трубопроводах пара. При выявлении аномалий модуль немедленно отправляет сигналы в систему управления, предотвращая перегрев и разрушение важных компонентов турбины.
- Нефтегазовая промышленность: Контроль компрессоров и трубопроводов — на морских платформах и наземных промыслах модуль фиксирует скачки давления, вызванные загрязнениями или повреждениями труб. Это позволяет операторам своевременно устранить неполадки и избежать разрывов трубопроводов с утечкой нефти или газа.
- Химическая промышленность: Мониторинг реакторов высокого давления — BENTLY NEVADA 3500/64 140471-02 контролирует давление в реакторах при синтезе химических веществ. Точность измерений предотвращает превышение критических порогов, что защищает от взрывов и выбросов опасных химикатов.
- Горнодобывающая промышленность: Контроль пневматических и гидравлических систем в шахтах — модуль отслеживает давление в системах привода горнодобывающих машин. Быстрое реагирование на отклонения параметров гарантирует безопасность работников и предотвращает остановку добычных процессов.
- Тяжелое машиностроение: Мониторинг насосов и компрессоров в производственных линиях — BENTLY NEVADA 3500/64 140471-02 контролирует давление в гидравлических системах металлообрабатывающих станков. Стабильный контроль параметров продлевает срок службы оборудования и повышает качество выпуска продукции.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/64 140471-02 | Конкурент 1 (Emerson Rosemount 3051CG) | Конкурент 2 (Siemens SITRANS P320) |
|---|---|---|---|
| Разрешение измерений | 0,1 Па | 1 Па | 0,5 Па |
| Погрешность | ± 0,5 % полного масштаба | ± 0,75 % полного масштаба | ± 0,6 % полного масштаба |
| Количество каналов | 4 | 2 | 1 |
| Функции фильтрации | Настраиваемые полосовой и нотический фильтры | Только фиксированный полосовой фильтр | Отсутствуют в стандартной комплектации |
| Протоколы коммуникации | RS 485, Modbus RTU | Только HART | Modbus RTU (требует дополнительного адаптера) |
| Масса | 0,3 кг | 0,8 кг | 0,5 кг |
| Гарантийный срок | 12 месяцев (расширяемый до 3 лет) | 12 месяцев (нерасширяемый) | 12 месяцев (расширяемый за дополнительную плату) |
Преимущества BENTLY NEVADA 3500/64 140471-02 очевидны в плане точности измерений (разрешение 0,1 Па) и функциональности: наличие четырех каналов вместо одного-двух у конкурентов, а также настраиваемые фильтры, которые отсутствуют или ограничены у аналогов. Легкость модуля и стандартная поддержка двух популярных коммуникационных протоколов упрощают монтаж и интеграцию, в то время как конкуренты требуют дополнительных адаптеров или ограничивают выбор протоколов.
Советы по выбору
- Оцените количество контролируемых точек: Если нужно одновременно отслеживать давление в 4 и более точках (например, в комплексе компрессоров), BENTLY NEVADA 3500/64 140471-02 с четырьмя каналами станет оптимальным выбором, в то время как для одиночных точек можно рассмотреть более простые (но менее функциональные) аналоги.
- Учтите требования к точности: Для критических процессов (например, в химической промышленности или атомной энергетике), где даже малые ошибки измерений могут привести к катастрофе, высокая точность BENTLY NEVADA 3500/64 140471-02 (погрешность ± 0,5 %) является решающим фактором.
- Проверьте совместимость с существующими системами: Если ваши промышленные системы работают через протоколы RS 485 или Modbus RTU, модуль интегрируется без дополнительных затрат. Для систем на базе других протоколов рекомендуется предварительно проконсультироваться с технической поддержкой BENTLY NEVADA.
- Оцените условия эксплуатации: Если оборудование работает в условиях низких температур (ниже -30 °C) или агрессивной среды, прочный корпус BENTLY NEVADA 3500/64 140471-02 из нержавеющей стали станет ключевым преимуществом перед аналогами с пластиковыми корпусами.
Важные примечания
- При монтаже BENTLY NEVADA 3500/64 140471-02 располагайте модуль максимально близко к датчикам давления — это уменьшит искажения сигналов, вызванные длиной кабеля, и повысит точность измерений.
- Регулярно проверяйте и калибруйте модуль не реже раза в год. Непроведенная калибровка может привести к увеличению погрешности до выхода за пределы ± 0,5 % полного масштаба.
- При конфигурации фильтров используйте программное обеспечение от BENTLY NEVADA — использование неофициального ПО может привести к повреждению модуля и потере гарантии.
- При подключении к системе питания убедитесь в стабильности напряжения (24 В постоянного тока). Пulsации напряжения могут вызвать сбои в работе модуля и неверные показания давления.
- Не эксплуатируйте модуль за пределами заявленного температурного диапазона (- 40 °C до + 70 °C), так как это приведет к деградации компонентов и сокращению срока службы.
