Описание

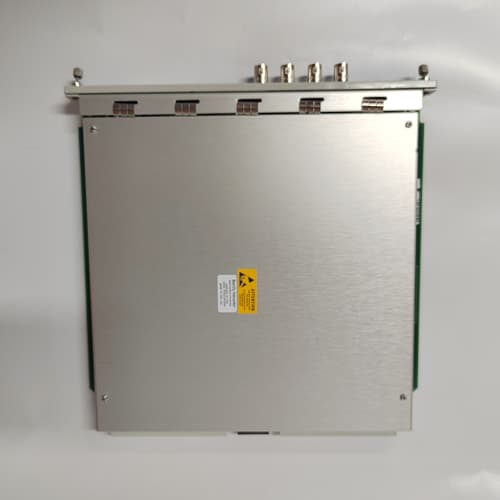

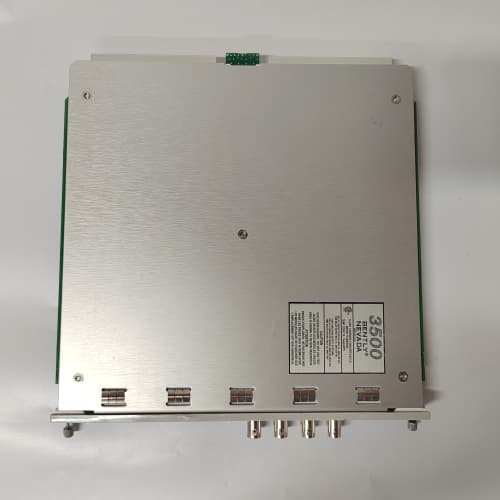

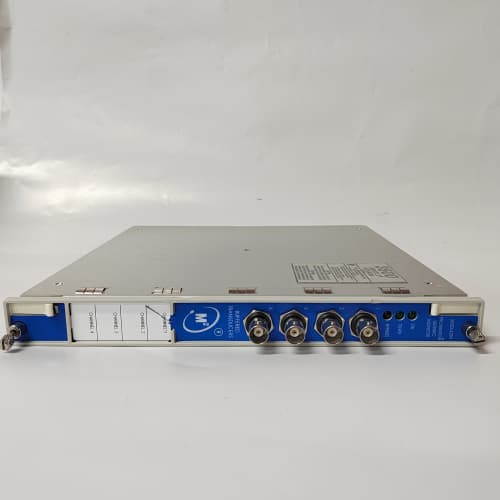

Bently Nevada 3500/64 176449-05 – Модуль интерфейса коммуникации для системы мониторинга 3500
Bently Nevada 3500/64 176449-05 – это высокопроизводительный модуль интерфейса коммуникации от компании Bently Nevada, разработанный для обеспечения надежной двусторонней связи между системой мониторинга Bently Nevada 3500 и上位ными системами DCS/SCADA, а также между функциональными модулями системы. Устройство Bently Nevada 3500/64 176449-05 выступает в роли коммуникационного шлюза, поддерживая широкий спектр индустриальных протоколов и обеспечивая высокоскоростную передачу данных о состоянии критического промышленного оборудования (турбин, компрессоров, насосов). Это делает его незаменимым компонентом для объектов энергетики, нефтегазовой отрасли, металлургии и тяжелой промышленности России, где требуется интеграция мониторинговых систем с централизованными комплексами управления и аналитики. Особенно ценным преимуществом Bently Nevada 3500/64 176449-05 является его масштабируемость, отказоустойчивость и полная совместимость с всеми модулями системы 3500, гарантируя бесперебойную связь в критических приложениях.
Описание продукта
Bently Nevada 3500/64 176449-05 представляет собой специализированный модуль интерфейса коммуникации, являющийся ключевым элементом системы мониторинга Bently Nevada 3500 для организации связи между центральным процессором (3500/60 133811-01), функциональными модулями (например, 3500/42-07-GCN, 3500/40-09-GCN) и上位ными системами DCS/SCADA. Компонент Bently Nevada 3500/64 176449-05 поддерживает одновременно несколько индустриальных протоколов, обеспечивая преобразование данных между различными форматами и высокоскоростную передачу информации в реальном времени. Одной из ключевых особенностей Bently Nevada 3500/64 176449-05 является встроенная резервность коммуникации (дупликация каналов) и самодиагностика, что предотвращает потерю данных и позволяет своевременно выявлять неисправности в сети. Bently Nevada 3500/64 176449-05 монтируется в стандартную раму системы 3500, коммуницирует с внутренней шиной системы и поддерживает удаленную конфигурацию и диагностику через ПО Bently Nevada System 1. Модуль широко используется в объектах с распределенной структурой мониторинга, где требуется интеграция с несколькими системами управления одновременно.
Технические параметры
- Тип устройства: Модуль интерфейса коммуникации системы мониторинга Bently Nevada 3500
- Функциональные возможности:
- Двусторонняя коммуникация между системой 3500 и上位ными системами DCS/SCADA
- Поддержка множества индустриальных протоколов связи
- Преобразование данных между различными форматами протоколов
- Высокоскоростная передача данных в реальном времени
- Резервная коммуникация для предотвращения потерю данных
- Самодиагностика и генерация сигналов об ошибках коммуникации
- Удаленная конфигурация, диагностика и обновление прошивки
- Коммуникационные характеристики:
- Внешние интерфейсы: 4 Ethernet порта (10/100/1000 Мбит/с), 2 RS-485 порта, 1 Fiber Optic порт (SFP)
- Поддерживаемые протоколы: GCN, Modbus TCP/IP, OPC UA, IEC 61850 (MMS, GOOSE), DNP3, PROFINET, Ethernet/IP
- Скорость передачи данных: до 1 Гбит/с (Ethernet), до 100 Мбит/с (Fiber Optic)
- Внутренняя связь: шина системы 3500 (скорость передачи до 1 Гбит/с)
- Поддержка VPN и шифрования данных (SSL/TLS) для безопасной коммуникации
- Электрические характеристики:
- Напряжение питания: 24 В ПС ±10% (от модуля питания 3500/15)
- Потребляемый ток: ≤ 350 мА (в режиме обычной работы)
- Потребляемая мощность: ≤ 8,4 Вт
- Защита от электромагнитных помех (ЭМП): класс EMS 5
- Изоляция: между коммуникационными интерфейсами и шиной питания – 2500 В АС (1 мин)
- Операционные характеристики:
- Операционные температуры: 0 °C до +60 °C
- Относительная влажность: 5–95% (без конденсации)
- Максимальная высота над уровнем моря: 2000 м
- Среднечасовая вероятность безотказной работы (MTBF): ≥ 280 000 часов
- Механические характеристики:
- Габаритные размеры: 48,3 мм (ширина) × 228,6 мм (высота) × 304,8 мм (глубина)
- Масса: 1,1 кг
- Класс защиты: IP20 (для встраивания в раму)
- Сертификации: ГОСТ Р, CE, UL, SIL 2 (IEC 61508), IEC 61850, ATEX (зона 2/22), ISO 27001 (безопасность данных)
Преимущества и особенности
- Широкая поддержка протоколов: Поддержка более 8 индустриальных протоколов (в том числе IEC 61850, PROFINET, Ethernet/IP) делает Bently Nevada 3500/64 176449-05 универсальным коммуникационным модулем, способным интегрироваться с любыми современными системами DCS/SCADA (Siemens, Allen-Bradley, Emerson, ABB).
- Масштабируемость и резервность: 4 Ethernet порта и Fiber Optic интерфейс обеспечивают возможность подключения к нескольким системам одновременно, а резервная коммуникация предотвращает потерю данных при сбое одного канала – критично для объектов с высокими требованиями к надежности.
- Высокоскоростная передача данных: Скорость передачи до 1 Гбит/с позволяет реально передавать большие объемы данных (вибрации, температуры, позиции) от множества функциональных модулей, без задержек, что важно для своевременной реакции на аномалии.
- Безопасная коммуникация: Поддержка шифрования SSL/TLS и VPN защищает данные от несанкционированного доступа, соответствуюя требованиям информационной безопасности промышленных объектов.
- Полная совместимость с системой 3500: Модуль идеально интегрируется с центральным процессором 3500/60 и всеми функциональными модулями, позволяя расширять существующие системы без замены коммуникационного оборудования.
- Удобство эксплуатации: Удаленная конфигурация и диагностика через ПО Bently Nevada System 1, а также самодиагностика, упрощают настройку, мониторинг состояния коммуникации и выявление неисправностей, снижая эксплуатационные затраты.
Примеры применения в отраслях
- Атомная энергетика (АЭС): На атомной электростанции в Ростовской области Bently Nevada 3500/64 176449-05 используется для связи между системой мониторинга 3500 и двумя上位ными системами: DCS Siemens SPPA-T3000 (через IEC 61850) и SCADA Emerson DeltaV (через Modbus TCP/IP). Модуль передаёт данные о вибрациях, позиции валов и температуре турбин в реальном времени, обеспечивая резервность через два Ethernet канала. При сбое одного канала автоматически переключается на резервный, предотвращая потерю критической информации.
- Крупная ТЭЦ (3,0 ГВт): В тепловой электростанции в Красноярской области Bently Nevada 3500/64 176449-05 подключен к центральному процессорному модулю 3500/60 и распределенным модулям мониторинга 3500/42-07-GCN (расположенным на 6 котлотурбинных агрегатах). Модуль через Fiber Optic интерфейс передаёт данные на удаленный сервер аналитики, где обрабатываются тенденции вибраций для прогнозирования износа подшипников. Высокая скорость передачи позволяет обрабатывать данные в реальном времени, без задержек.
- Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири Bently Nevada 3500/64 176449-05 обеспечивает связь между системой мониторинга газовых турбин и PLC Allen-Bradley ControlLogix (через Ethernet/IP) и системой управления безопасностью (через DNP3). Модуль защищает передачу данных через SSL/TLS, предотвращая несанкционированный доступ к параметрам оборудования. При выявлении ошибки в коммуникации генерируется оповещение для операторов, а самодиагностика указывает на причину сбоя (проблема с кабелем, отказ порта).
- Металлургия: В чёрном металлургическом заводе в Магнитогорске Bently Nevada 3500/64 176449-05 интегрирует систему мониторинга насосов и вентилей с SCADA Siemens WinCC (через PROFINET) и локальной системой прогнозирования обслуживания. Модуль принимает данные от 10 функциональных модулей 3500/40М-01-00 и 3500/54/06-GCN, преобразует их в формат PROFINET и передаёт на сервер аналитики. Благодаря множеству портов модуль одновременно подключен к нескольким сегментам сети, обеспечивая распределенный мониторинг по всему заводу.
Сравнение с конкурентами
| Параметр | Bently Nevada 3500/64 176449-05 | Конкурентский продукт (Honeywell HC900 Communication Module) | Преимущество Bently Nevada 3500/64 176449-05 |
|---|---|---|---|
| Поддерживаемые протоколы | GCN, Modbus TCP/IP, OPC UA, IEC 61850, DNP3, PROFINET, Ethernet/IP | Modbus TCP/IP, OPC UA, Ethernet/IP | Широкая поддержка протоколов, включая IEC 61850 и PROFINET, для универсальной интеграции |
| Коммуникационные интерфейсы | 4 Ethernet, 2 RS-485, 1 Fiber Optic | 2 Ethernet, 1 RS-485 | Больше интерфейсов для подключения к нескольким системам и резервности |
| Скорость передачи | До 1 Гбит/с (Ethernet), 100 Мбит/с (Fiber Optic) | До 100 Мбит/с (Ethernet) | Высокоскоростная передача для реального обмена большими данными |
| Безопасность | SSL/TLS шифрование, VPN | Базовое шифрование | Защита данных от несанкционированного доступа, соответствие стандартам безопасности |
| Совместимость | Полная совместимость с системой Bently Nevada 3500 | Ограниченная совместимость с модулями сторонних производителей | Легкая интеграция в существующие системы 3500, снижение затрат на модернизацию |
| MTBF | ≥ 280 000 часов | ≥ 180 000 часов | Более высокая отказоустойчивость для критических приложений |
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемые протоколы коммуникации: Bently Nevada 3500/64 176449-05 поддерживает все ключевые индустриальные протоколы – убедитесь в наличии нужного вам (например, IEC 61850 для электроэнергетики, PROFINET для Siemens-систем).
- Оцените масштаб системы: если требуется подключение к нескольким上位ным системам или распределенным модулям, модуль с 4 Ethernet портами и Fiber Optic интерфейсом станет оптимальным выбором.
- Проверьте требования к безопасности: если передача данных требует защиты от несанкционированного доступа, модуль с SSL/TLS шифрованием и VPN обеспечит соответствие стандартам информационной безопасности.
- Предпочитайте покупку у официальных дилеров Bently Nevada: это гарантирует подлинность модуля, наличие сертификатов и профессиональную техническую поддержку при интеграции и настройке.
Меры предосторожности
- Монтаж, подключение и конфигурацию Bently Nevada 3500/64 176449-05 должен выполнять квалифицированный персонал с опытом работы с индустриальными протоколами и системами Bently Nevada 3500.
- Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
- Используйте только оригинальные кабели и разъемы (в том числе Fiber Optic) – некачественные коммуникационные линии могут привести к потере данных, искажению сигналов или снижению скорости передачи.
- Настройте резервную коммуникацию для критических каналов – это гарантирует непрерывную передачу данных при сбое одного канала.
- Регулярно проверяйте состояние коммуникации через ПО Bently Nevada System 1 и обновляйте прошивку модуля через официальный портал – это поддерживает стабильность работы и исправляет возможные уязвимости.
- Не экспонируйте модуль прямому попаданию пыли, влаги или агрессивных сред – несмотря на класс защиты IP20, рекомендуется обеспечивать дополнительную защиту в условиях повышенной пыльности или влажности.
- 176449-05
