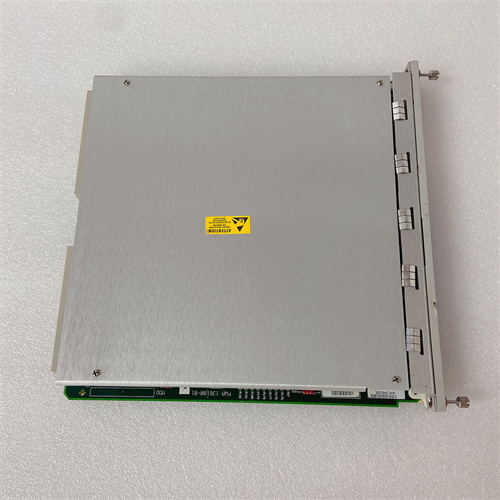

BENTLY NEVADA 3500/93-03-01-00-00 – Модуль расширения цифровых сигналов для системы мониторинга 3500

Описание продукта

Технические параметры

• Тип устройства: Модуль расширения цифровых сигналов системы мониторинга BENTLY NEVADA 3500
• Функциональные возможности:
  • Расширение количества дискретных входов/выходов системы 3500
  • Обработка дискретных сигналов (сухие контакты, напряжные сигналы) в реальном времени
  • Конфигурация каждого канала (вход/выход, тип сигнала) через ПО Bently Nevada System 1
  • Защита каналов от перегрузок, коротких замыканий и электромагнитных помех
  • Удаленная диагностика состояния каналов и сигналы об ошибках
  • Поддержка логики обработки дискретных сигналов (логические операции AND/OR)
  • Интеграция с защитными функциями системы 3500 (генерация WARN/TRIP по дискретным сигналам)
• Параметры цифровых каналов:
  • Количество каналов: 16 универсальных каналов (конфигурируемых как входы или выходы)
  • Типы входов: сухие контакты (NC/NO), напряжные сигналы (24 ВДК, 110 ВДК, 220 ВАК)
  • Типы выходов: сухие контакты (максимальная нагрузка 250 ВАК/3 А, 30 ВДК/3 А), транзисторные выходы (24 ВДК/0,5 А)
  • Задержка обработки сигнала: ≤ 1 мс
  • Изоляция каналов: 500 В АС между каналами, 2500 В АС между каналами и шиной питания
• Электрические характеристики:
  • Напряжение питания: 24 В ПС ±10% (от модуля питания 3500/91-01-01-00)
  • Потребляемый ток: ≤ 250 мА (в режиме обычной работы)
  • Потребляемая мощность: ≤ 6 Вт
  • Защита от электромагнитных помех (ЭМП): класс EMS 5
• Операционные характеристики:
  • Операционные температуры: -20 °C до +70 °C
  • Относительная влажность: 5–95% (без конденсации)
  • Максимальная высота над уровнем моря: 3000 м
  • Среднечасовая вероятность безотказной работы (MTBF): ≥ 350 000 часов
• Механические характеристики:
  • Габаритные размеры: 48,3 мм (ширина) × 228,6 мм (высота) × 304,8 мм (глубина)
  • Масса: 1 кг
  • Класс защиты: IP20 (для встраивания в раму)
• Сертификации: ГОСТ Р, CE, UL, IEC 61010-1, IEC 61326-1 (электромагнитная совместимость), ATEX (зона 2/22)

Преимущества и особенности

1. Масштабируемость системы мониторинга: 16 универсальных конфигурируемых каналов позволяют расширять количество дискретных входов/выходов системы 3500 без замены основного оборудования, адаптируя систему к растущим потребностям промышленного объекта.
2. Гибкость конфигурации: Возможность назначения каждого канала как входа или выхода, а также поддержка различных типов сигналов (сухие контакты, напряжные) делают BENTLY NEVADA 3500/93-03-01-00-00 совместимым с большинством дискретных устройств (датчиков положения, реле, клапаны, кнопки).
3. Высокая скорость обработки: Задержка обработки ≤ 1 мс гарантирует мгновенную реакцию системы на изменения дискретных параметров, что критично для своевременного обнаружения аварий (например, открытие аварийного клапана).
4. Комплексная защита каналов: Встроенная защита от перегрузок, коротких замыканий и электромагнитных помех предотвращает повреждение модуля и обеспечивает стабильную работу в суровых промышленных условиях.
5. Полная совместимость с системой 3500: Модуль идеально интегрируется с центральным процессором, модулями мониторинга и коммуникации, передавая дискретные данные в реальном времени и поддерживая интеграцию с защитными функциями системы.
6. Удобство эксплуатации: Удаленная конфигурация через ПО Bently Nevada System 1 и диагностика состояния каналов упрощают настройку, обслуживание и выявление неисправностей, снижая эксплуатационные затраты.

Примеры применения в отраслях

• Атомная энергетика (АЭС): На атомной электростанции в Ростовской области BENTLY NEVADA 3500/93-03-01-00-00 используется для расширения дискретных интерфейсов системы мониторинга главных турбин. Модуль подключен к 12 датчикам положения клапанов и 4 аварийным кнопкам, передавая данные о их состоянии в центральный процессор 3500/60. При открытии аварийного клапана или нажатии кнопки защиты генерируется сигнал WARN, а при сочетании нескольких критических дискретных сигналов – аварийная команда TRIP.
• Крупная ТЭЦ (3,0 ГВт): В тепловой электростанции в Красноярской области BENTLY NEVADA 3500/93-03-01-00-00 интегрирован в систему мониторинга 6 котлотурбинных агрегатов. Модуль через цифровые выходы управляет 8 реле для включения/выключения вспомогательного оборудования (вентиляторы, насосы подогрева), а через входы контролирует их состояние. При сбое одного из насосов модуль мгновенно передает сигнал в SCADA-систему и активирует резервный насос через цифровой выход.
• Нефтегазовая отрасль: На газоперерабатывающем заводе в Западном Сибири BENTLY NEVADA 3500/93-03-01-00-00 используется для контроля дискретных параметров газовых турбин. Модуль подключен к датчикам положения вентилей регулирования газа и сигналам аварийного останова, передавая данные в модуль безопасности 3500/92-07-GCN. При нарушении положения вентилятора генерируется сигнал об ошибке, а при критическом отклонении – аварийная остановка турбины.
• Металлургия: В чёрном металлургическом заводе в Магнитогорске BENTLY NEVADA 3500/93-03-01-00-00 обеспечивает контроль дискретных параметров цехов плавки: состояние дверных замков печей, сигналы готовности плавки, аварийные сигналы датчиков температуры (дискретные выходы). Модуль через 16 каналов собирает данные от 10 устройств и передает их в центральный процессор, позволяя операторам централизованно контролировать состояние оборудования и реагировать на аномалии.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

• Определите количество требуемых дискретных каналов: BENTLY NEVADA 3500/93-03-01-00-00 предлагает 16 универсальных каналов – подберите количество модулей в зависимости от числа дискретных устройств (датчиков, реле, клапанов).
• Проверьте тип дискретных сигналов: если на объекте используются разные типы сигналов (сухие контакты, 24 ВДК, 220 ВАК), модуль с универсальной поддержкой станет оптимальным выбором.
• Оцените требования к скорости обработки: для систем, где требуется мгновенная реакция на изменения дискретных параметров (аварийные сигналы), задержка ≤ 1 мс является критическим преимуществом.
• Предпочитайте покупку у официальных дилеров Bently Nevada: это гарантирует подлинность модуля, наличие сертификатов и профессиональную техническую поддержку при интеграции и настройке.

Меры предосторожности

• Монтаж, подключение и конфигурацию BENTLY NEVADA 3500/93-03-01-00-00 должен выполнять квалифицированный персонал с опытом работы с дискретными интерфейсами и системами Bently Nevada 3500.
• Перед монтажом отключите питание системы 3500 и проверьте отсутствие напряжения на контактах рамы – это предотвращает электротравмы и повреждение модуля.
• Используйте только соответствующие типы кабелей для подключения дискретных устройств (защищенные кабели для напряжных сигналов) – это снижает влияние электромагнитных помех.
• Перед запуском системы проверьте конфигурацию каждого канала через ПО Bently Nevada System 1 – убедитесь в правильном назначении входов/выходов и типе сигнала, чтобы избежать ошибок обработки.
• Регулярно проверяйте состояние каналов через удаленную диагностику – своевременное выявление неисправностей (например, обрыв кабеля, короткое замыкание) позволит избежать выхода из строя дискретных устройств.
• Не экспонируйте модуль прямому попаданию пыли, влаги или агрессивных сред – несмотря на класс защиты IP20, рекомендуется обеспечивать дополнительную защиту в условиях повышенной пыльности или влажности.
