Описание

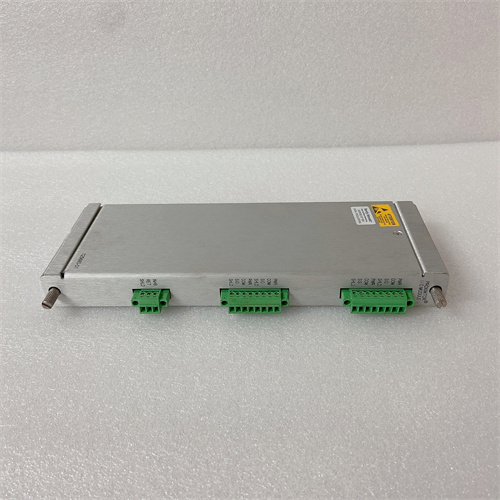

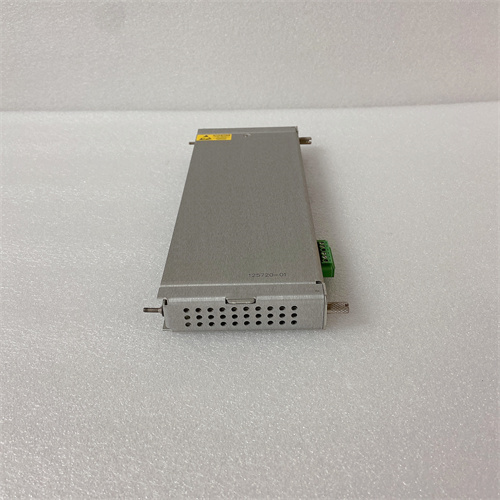

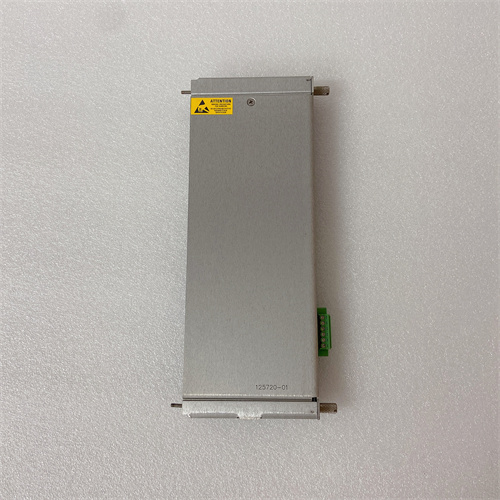

BENTLY NEVADA 3500/93-03-02-00-00 — Модуль расширенной диагностики и защиты для системы 3500
BENTLY NEVADA 3500/93-03-02-00-00 — это специализированный модуль расширенной диагностики и защиты от глобального лидера в сфере промышленного мониторинга BENTLY NEVADA, разработанный для комплексного контроля и защиты критического вращательного оборудования. Компонент BENTLY NEVADA 3500/93-03-02-00-00 сочетает в себе продвинутые алгоритмы анализа данных, высокую надежность и гибкую конфигурацию, что делает его ключевым элементом для систем мониторинга турбин, компрессоров, насосов и генераторов в энергетике, нефтегазовой, химической и атомной промышленности. Модуль обеспечивает раннее выявление неполадок, прогнозирование остаточного ресурса и автоматизацию процессов защиты, предотвращая дорогостоящие остановки и катастрофические отказы. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору BENTLY NEVADA 3500/93-03-02-00-00, а также сравнение с аналогами на рынке.
Описание продукта
BENTLY NEVADA 3500/93-03-02-00-00 представляет собой трехканальный модуль расширенной диагностики и защиты, специализированный на обработке сигналов от различных типов датчиков и выполнении алгоритмов предиктивного обслуживания. Модуль интегрируется с центральным модулем BENTLY NEVADA 3500/60 и другими модулями системы 3500, принимая данные о вибрации, температуре, давлении, скорости вращения и других параметрах оборудования. Особая ценность BENTLY NEVADA 3500/93-03-02-00-00 — поддержка расширенных диагностических функций (спектральный анализ, анализ форм сигналов, выявление гармоник), настраиваемые алгоритмы защиты и возможность интеграции с системами предиктивного обслуживания. Модуль оснащен усиленной защитой от электромагнитных помех (EMC) и короткого замыкания, а также поддерживает удаленное управление и обновление firmware через ПО BENTLY NEVADA System 1. Корпус модуля выполнен из прочной нержавеющей стали (AISI 304) с улучшенной тепловыделением, что гарантирует устойчивость работы в диапазоне температур от -40 °C до +80 °C. Полная совместимость с системой 3500 позволяет легко интегрировать BENTLY NEVADA 3500/93-03-02-00-00 в существующие решения и масштабировать функциональность при необходимости.
Технические параметры
- Тип модуля: Трехканальный модуль расширенной диагностики и защиты
- Количество каналов: 3 независимых канала (каждой канал конфигурируется под конкретный параметр)
- Поддерживаемые параметры: Вибрация (поперечная/длинная), температуры подшипников, давление, скорость вращения, положение ротора, несоосность, гармонические составляющие вибрации
- Поддерживаемые датчики: Индуктивные датчики (Bently Nevada 3300 XL, 3500), вибрационные акселерометры, термокупели, piezoresistive датчики давления, датчики скорости
- Диапазон измерений:
- Вибрация: 0–1000 мкм (поперечная), 0–20 мм (длинная)
- Температура: -40 °C до +250 °C
- Давление: 0–1000 кПа
- Скорость вращения: 0–20 000 об/мин
- Положение ротора: ±5 мм
- Разрешение измерений: 0,001 мкм (вибрация), 0,1 °C (температура), 0,1 кПа (давление), 1 об/мин (скорость)
- Погрешность измерений: ±0,2 % полного масштаба
- Диагностические функции:
- Спектральный анализ сигналов (частотный диапазон 0,1 Гц – 10 кГц)
- Анализ форм сигналов и выявление гармоник
- Прогнозирование остаточного ресурса подшипников и роторных компонентов
- Детекция ранних признаков износа (износ подшипников, несоосность, балансное несоответствие)
- Функции защиты:
- Настраиваемые пороговые значения (WARN/ALARM/SHUTDOWN)
- Алгоритмы защиты с задержкой и антидребезгом
- Логирование событий защиты и архивирование данных (до 2 лет)
- Типы выходных сигналов: 4–20 мА (Макс. ток 50 мА на канал), цифровой выход (RS-485), релейные выходы (3 шт., нормально разомкнутые/замкнутые)
- Протоколы коммуникации: BNCP (для связи с системой 3500), Modbus TCP/Ethernet/IP (для внешних систем)
- Скорость передачи данных: До 1 Гбит/с (Ethernet), до 921600 бод (RS-485)
- Питание: 24 В ДС (диапазон 18–32 В ДС), потребляемый ток 0,7 А (без нагрузки), 1,4 А (при максимальной нагрузке)
- Рабочая температура: -40 °C до +80 °C
- Влажность: 5–95% (без конденсации)
- Степень защиты: IP20 (при монтаже в шкаф/шасси 3500)
- Размеры: 170 × 95 × 75 мм
- Масса: 0,7 кг
- Материал корпуса: Нержавеющая сталь (AISI 304)
- Защитные функции: Защита от электромагнитных помех (IEC 61000-4-2/3/4/6), защита от короткого замыкания и перегрузки
- Сертификации: API 670, API 618, ATEX Zone 2, CE, SIL 2
- Средняя наработка на отказ (MTBF): 420 000 часов (по стандарту MIL-HDBK-217F)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Расширенные диагностические функции: BENTLY NEVADA 3500/93-03-02-00-00 поддерживает спектральный анализ, выявление гармоник и прогнозирование остаточного ресурса, что позволяет выявлять ранние признаки неполадок (износ подшипников, несоосность) до возникновения критических ситуаций.
- Гибкие алгоритмы защиты: Настраиваемые пороговые значения и алгоритмы защиты с задержкой адаптируются к специфике каждого типа оборудования, предотвращая ложные срабатывания и обеспечивая эффективную защиту.
- Высокая точность и разрешение: Разрешение до 0,001 мкм для вибрации и 0,1 °C для температуры гарантирует точное измерение параметров и надежную диагностику критического оборудования.
- Интеграция с системами предиктивного обслуживания: Модуль передает диагностические данные в внешние системы анализа (например, Bently Nevada Asset Condition Monitoring) через стандартные протоколы, упрощая планирование профилактического обслуживания.
- Надежность в суровых условиях: Прочный корпус из нержавеющей стали и усиленная защита от электромагнитных помех гарантируют устойчивость работы BENTLY NEVADA 3500/93-03-02-00-00 в агрессивных промышленных условиях (вибрация, перепады температуры, влажность).
- Детальное логирование и архивирование: Логирование событий защиты и архивирование данных до 2 лет позволяют анализировать тенденции и выявлять причины отказов, улучшая эффективность управления оборудованием.
Примеры применения в отраслях
- Тяжелая энергетика: Защита и диагностика паровых турбин на ТЭЦ — BENTLY NEVADA 3500/93-03-02-00-00 контролирует вибрацию ротора, температуру подшипников и давление пара, выполняет спектральный анализ для выявления гармоник и ранних признаков износа. При превышении критических порогов модуль автоматически отправляет сигналы на остановку турбины, предотвращая разрушение компонентов.
- Нефтегазовая промышленность: Д диагностика компрессоров на морских платформах — модуль отслеживает вибрацию компрессорных ступеней, температуру подшипников и давление газа, прогнозирует остаточный ресурс и передает данные в систему предиктивного обслуживания. Это позволяет планировать ремонт в периоды простоев, снижая потери от внеплановых остановок.
- Атомная энергетика: Защита реакторов и системы охлаждения — модуль с сертификацией SIL 2 контролирует критические параметры (температура, давление, уровень воды), выполняет алгоритмы защиты и передает данные в безопасные системы управления. Высокая надежность BENTLY NEVADA 3500/93-03-02-00-00 гарантирует соответствие требованиям безопасности атомных объектов.
- Химическая промышленность: Д диагностика насосов и реакторов высокого давления — модуль контролирует вибрацию валов насосов, температуру подшипников и давление в реакторах, выявляя утечки и другие неполадки. Расширенные диагностические функции позволяют своевременно устранить проблемы и избежать выбросов опасных химикатов.
- Тяжелое машиностроение: Защита шпиндельных станков и металлообрабатывающих оборудования — модуль отслеживает вибрацию шпинделя, несоосность инструмента и температуру рабочих зон, предотвращая снижение качества продукции и износ станка. Прогнозирование остаточного ресурса позволяет планировать замену компонентов до полного отказа.
Сравнение с конкурентами
| Параметр | BENTLY NEVADA 3500/93-03-02-00-00 | Конкурент 1 (Emerson CSI 6500 Protection & Diagnostics Module) | Конкурент 2 (Siemens Sinumerik Condition Monitoring & Protection Module) |
|---|---|---|---|
| Количество каналов | 3 | 2 | 3 |
| Диагностические функции | Спектральный анализ, прогнозирование ресурса, выявление гармоник | Спектральный анализ (ограниченный), выявление основных неполадок | Спектральный анализ, анализ форм сигналов (ограниченный) |
| Погрешность измерений | ±0,2 % FS | ±0,5 % FS | ±0,3 % FS |
| Разрешение вибрации | 0,001 мкм | 0,01 мкм | 0,005 мкм |
| Протоколы коммуникации | BNCP, Modbus TCP, Ethernet/IP | Modbus TCP (требует адаптера) | PROFINET, Modbus RTU |
| Логирование данных | До 2 лет | До 1 года | До 1,5 лет |
| Сертификация SIL | SIL 2 | Нет | SIL 1 |
| MTBF | 420 000 часов | 290 000 часов | 330 000 часов |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества BENTLY NEVADA 3500/93-03-02-00-00 перед конкурентами: более высокая точность измерений (погрешность ±0,2 % FS), расширенные диагностические функции (прогнозирование ресурса, выявление гармоник), длительное логирование данных (до 2 лет), сертификация SIL 2 и поддержка современных протоколов коммуникации. Более длительный MTBF (420 000 часов) и гарантийный срок (5 лет) подтверждают высокую надежность модуля, а полная совместимость с системой 3500 делает его предпочтительным выбором для интеграции в существующие решения.
Советы по выбору
- Определите требования к диагностике и защите: Если вам нужно расширенные диагностические функции (спектральный анализ, прогнозирование ресурса) для критического оборудования (турбины, компрессоры), BENTLY NEVADA 3500/93-03-02-00-00 — оптимальный выбор, в то время как конкуренты предлагают ограниченный набор функций.
- Проверьте тип используемых датчиков: Модуль поддерживает как датчики Bently Nevada, так и сторонние производители, что упрощает интеграцию в существующие системы и снижает затраты на замену оборудования.
- Оцените требования к сертификации: Для систем класса SIL 2 (например, в атомной или химической промышленности) модуль с соответствующей сертификацией является обязательным выбором, в то время как конкуренты не обеспечивают таких уровней безопасности.
- Учтите условия эксплуатации: Для суровых условий (широкие перепады температуры, вибрация, влажность) прочный корпус и усиленная защита от помех модуля гарантируют надежность, в то время как другие модули могут не выдерживать такие нагрузки.
- Свяжитесь с технической поддержкой BENTLY NEVADA для подтверждения совместимости модуля с вашими датчиками и существующими системами, а также для получения рекомендаций по настройке диагностических алгоритмов и пороговых значений.
Важные примечания
- При монтаже BENTLY NEVADA 3500/93-03-02-00-00 убедитесь в правильном подключении датчиков и калибровке модуля — неправильная настройка может привести к неверным диагностическим результатам и ложным срабатываниям защиты.
- Регулярно обновляйте firmware модуля через ПО BENTLY NEVADA System 1 — производитель выпускает обновления с улучшениями диагностических алгоритмов и исправлениями ошибок.
- При конфигурации пороговых значений учитывайте специфику вашего оборудования и требования стандартов (API 670/618) — это гарантирует эффективную защиту и предотвращение ложных остановок.
- Архивируйте логи данных регулярно — это позволяет анализировать тенденции и выявлять причины отказов, улучшая эффективность управления оборудованием.
- Не эксплуатируйте модуль за пределами заявленного температурного диапазона (-40 °C до +80 °C) и влажности (5–95% без конденсации) — это приведет к деградации компонентов и потере гарантии.
- 3500/93-03-02-00-00
