Описание
Описание продукта

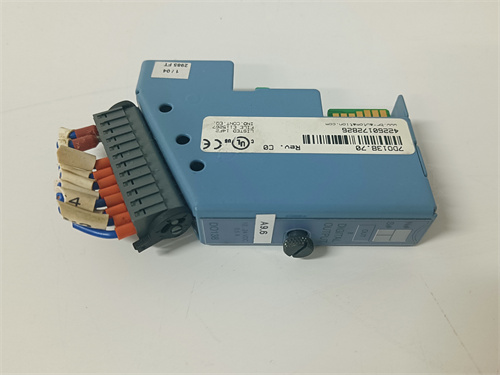

B&R 7DO138.70 — это цифровой выходной модуль промышленного класса производства B&R, разработанный для интеграции в системы автоматизации B&R (например, контроллеры Automation PC, PLC серии X20) и предназначенный для управления дискретными исполнительными устройствами (реле, лампы, приводы, клапаны) в автоматизированных линиях. Он выступает ключевым элементом в цепочке «управление-выполнение», обеспечивая надежную передачу сигналов от контроллера к оборудованию — критично для стабильной работы производственных процессов в электронике, пищевой промышленности, машиностроении и логистике. Как важный компонент модульной системы B&R X20, B&R 7DO138.70 отличается высокой плотностью каналов, galvanic изоляцией для защиты от помех и совместимостью с программным обеспечением B&R Automation Studio. В отличие от стандартных цифровых модулей, B&R 7DO138.70 оснащен функциями защиты от перегрузки и короткого замыкания, а также индикацией состояния каждого канала — что упрощает диагностику и снижает время простоя. Благодаря компактному дизайну и быстрому монтажу на шасси B&R X20, B&R 7DO138.70 легко интегрируется в существующие системы, становясь надежным средством для управления дискретным оборудованием.
Параметры продукта

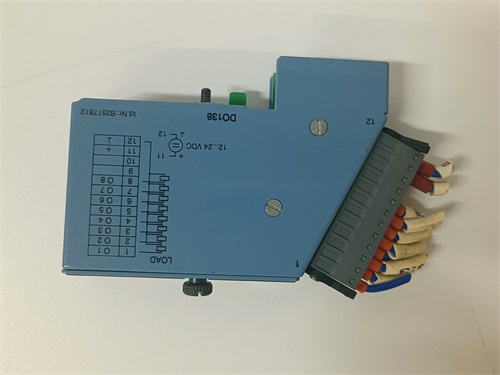

- Тип модуля: Цифровой выходной модуль для управления дискретными исполнителями.
- Количество каналов: 8 независимых дискретных выходов (конфигурируемые как Normally Open / Normally Closed).
- Тип выходов: Транзисторные (MOSFET), поддерживают только токовую нагрузку; максимальный ток на канал — 2 А; суммарный максимальный ток на модуль — 8 А.
- Напряжение питания для нагрузок: 24 В DC (диапазон допустимых напряжений 18–30 В DC); питание подается через отдельный разъем для отделения от питания модуля.
- Изоляция: Galvanic изоляция выходов от шасси и между группами каналов (4 канала в группе) — 2 кВ переменного тока (Vrms) на 1 минуту, предотвращающая перекрестные помехи.
- Защитные функции:
- Защита от перегрузки (автоматическое ограничение тока ≤2,5 А на канал);
- Защита от короткого замыкания (отключение канала до устранения неисправности);
- Защита от обратной полярности (диодная защита).
- Питание модуля: 5 В DC (подается от шасси B&R X20); потребление энергии ≤1,5 ВА.
- Рабочие условия: Температура -25 °C до +60 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации до 10 g (10–2000 Гц); класс защиты IP20 (для установки в шасси).
- Диагностика: Светодиодные индикаторы состояния каждого канала (зеленый — выход включен, красный — ошибка: перегрузка, короткое замыкание); передача общих ошибок в контроллер через шасси.

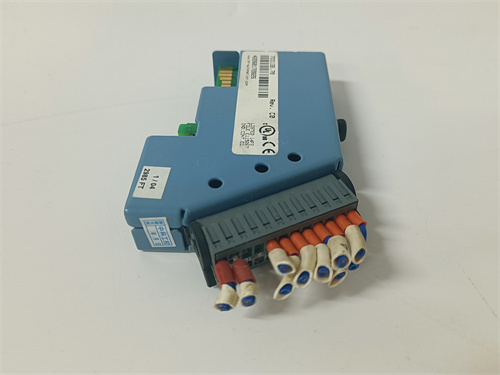

- Монтаж: Установка на шасси B&R X20 (система быстрого крепления с зажимными пластинами); размеры 12 × 80 × 100 мм (ширина × высота × глубина), соответствуют стандартам модулей X20.
- Сертификации: Соответствие стандартам IEC 61131-2, UL 508, CSA C22.2 No.14, CE.
Преимущества и особенности
- Высокая плотность каналов: 8 выходов в компактном корпусе (ширина 12 мм) позволяет монтировать до 16 модулей B&R 7DO138.70 на одном стандартном шасси B&R X20 (200 мм), экономя пространство в шкафу — важно для систем с большим количеством дискретных исполнителей.
- Групповая изоляция: Изоляция между группами каналов защищает от перекрестных помех при работе с оборудованием разной мощностью (например, одновременно с лампами и приводами), повышая стабильность системы.
- Комплексная защита: Защита от перегрузки, короткого замыкания и обратной полярности предотвращает повреждение модуля и подключенного оборудования (например, реле, клапаны), снижая затраты на ремонт.
- Совместимость с системой B&R X20: Полная интеграция с шасси и ПО B&R Automation Studio упрощает конфигурацию — не требуется дополнительные драйверы, достаточно выбрать модуль в библиотеке и настроить каналы.
- Четкая индикация: Светодиодные индикаторы для каждого канала позволяют операторам быстро выявить неисправный канал (например, короткое замыкание на выходе 3) без подключения к ПК, сокращая время диагностики.
Случаи применения в отраслях
- Электроника: В линиях производства печатных плат B&R 7DO138.70 управляет приводами паяльных головок, конвейеров и клапанами подачи флюса. Защита от короткого замыкания предотвращает повреждение деликатного электрооборудования, а группавая изоляция снижает помех от высокочастотных устройств.
- Пищевая промышленность: В линиях упаковки продуктов B&R 7DO138.70 управляет лампами сигнализации, приводами упаковочных механизмов и клапанами подачи воды для мойки. Устойчивость к низким температурам (-25 °C) позволяет использовать модуль в холодильных зонах, а защита от перегрузки выдерживает пиковые нагрузки при запуске приводов.
- Логистика: В распределительных центрах B&R 7DO138.70 управляет приводами конвейеров, клапанами шлюзов и сенсорами остановки. Высокая плотность каналов позволяет монтировать модуль в компактных шкафах на конвейерах, а быстрая диагностика снижает простои при нештатах.
- Машиностроение: В станках с ЧПУ B&R 7DO138.70 управляет приводами подачи инструмента, клапанами системы охлаждения и лампами состояния. Galvanic изоляция защищает от помех от силовых цепей станка, а стабильность работы гарантирует точность обработки деталей.
Сравнение с конкурентами
| Параметр | B&R 7DO138.70 | Конкурентный модуль (Siemens SM 1222 DO) | Конкурентный модуль (Rockwell 1756-OB8) |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Максимальный ток/канал | 2 А | 0,5 А | 2 А |
| Изоляция | 2 кВ Vrms (групповая) | 0,5 кВ Vrms (общая) | 2 кВ Vrms (общая) |
| Защита от короткого замыкания | Да | Нет | Да |
| Ширина (монтаж) | 12 мм | 45 мм | 32 мм |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем на шасси B&R X20 с большим количеством дискретных исполнителями выбирайте B&R 7DO138.70 — его высокая плотность каналов и полная совместимость с шасси заменяют 2–3 модуля конкурентов, экономя пространство.
- В средах с высокими требованиями к защите от помех (электроника, машиностроение) приоритетно выбирайте модуль за групповую изоляцию 2 кВ Vrms — это обеспечивает стабильность лучше, чем модули с общей или низкой изоляцией.
- Для управления нагрузками с током до 2 А (приводы, реле) — B&R 7DO138.70 подходит лучше, чем модули с максимальным током 0,5 А, так как не требует дополнительных реле для увеличения тока.
Меры предосторожности
- Перед подключением нагрузок проверьте соответствие их тока максимальному току канала (≤2 А) — перегрузка приведет к отключению канала и возможному повреждению нагрузки.
- Используйте отдельное питание для нагрузок (24 В DC) и не смешивайте его с питанием модуля (5 В DC) — это предотвращает перекрестные помехи и повреждение шасси.
- Регулярно проверяйте светодиодные индикаторы — постоянное красное свечение канала означает необходимость устранения неисправности (например, короткое замыкание в кабеле), не возобновляйте работу до диагностики.
- Не эксплуатируйте модуль за пределами температурного диапазона (-25 °C до +60 °C) — перегрев или переохлаждение снизит срок службы транзисторов и может привести к полному выходу модуля из строя.
- При замене модуля используйте только оригинальные запчасти B&R — неоригинальные модули могут не соответствовать стандартам изоляции и защиты, вызывая аварии в системе.
7DO138.70
