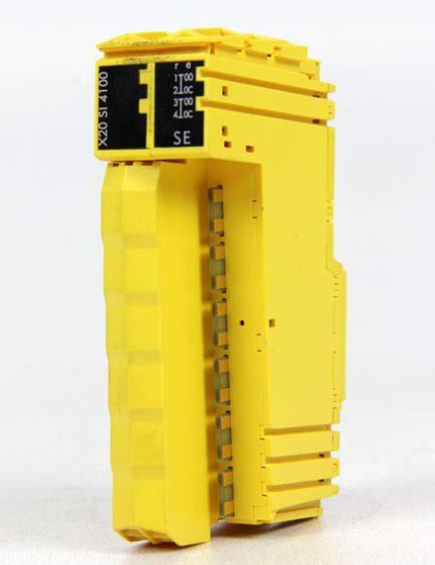

B&R X20SI4100

Описание

Основные функции и ключевые преимущества

• Высокоточная синхронизация и передача сигналов: B&R X20SI4100 обеспечивает синхронизацию устройств с точностью до ±1 мкс, используя специализированные синхронные интерфейсы (например, POWERLINK, Ethernet/IP или цифровые входы/выходы для триггера). Это позволяет координировать работу нескольких модулей движения B&R X20, контроллеров и внешнего оборудования (например, камер для визуального контроля, измерительных приборов) в режиме реального времени, предотвращая девиации в производственных процессах (например, при сборке сложных механизмов или нанесении покрытий). Модуль поддерживает передачу синхронных сигналов на расстояние до 100 м через стандартные индустриальные кабели, что расширяет возможности по конфигурации системы.
• Универсальная совместимость и интеграция: Полностью совместим с модулями серии B&R X20 (контроллеры, модули движения, аналоговые/цифровые модули) и поддерживает коммуникацию через промышленные протоколы POWERLINK и Ethernet/IP. B&R X20SI4100 легко интегрируется в существующие системы автоматизации B&R, а также позволяет подключать внешнее оборудование с синхронными интерфейсами, расширяя функциональность системы без необходимости замены основного оборудования. Особая особенность — поддержка как мастер-, так и слейв-режимов синхронизации, что делает модуль гибким для различных архитектур систем (централизованных или распределенных).
• Устойчивость к индустриальным условиям и защита: Сконструирован в компактном корпусе, соответствующем стандарту защиты IP20 для монтажа на DIN-рейку в распределительных шкафах. B&R X20SI4100 выдерживает широкий диапазон рабочих температур — от -25 °C до +60 °C, относительную влажность до 95% RH без конденсации и вибрацию до 3 g в диапазоне 10–2000 Гц. Все коммуникационные и сигнальные порты защищены от переvoltaжа (до 250 В АС) и электромагнитных помех (ЭМП) в соответствии со стандартами EN 61000, что гарантирует стабильную работу в сложных электрических средах промышленных объектов (например, на автомобильных конвейерах или станках с ЧПУ).
• Расширенная диагностика и мониторинг: Поддерживает детализированную диагностику состояния синхронных каналов и подключенного оборудования, автоматически выявляя неполадки такие как обрыв сигнальных кабелей, девиация синхронизации, неисправность портов и нестабильность питания. Информация о сбое передается в центральный контроллер B&R X20 или систему мониторинга и индицируется через светодиоды на корпусе модуля, позволяя операторам быстро локализовать проблему и устранить ее, минимизируя время простоя производства. Модуль также поддерживает дистанционную проверку параметров синхронизации через программное обеспечение B&R Automation Studio.

Технические характеристики

Типичные сценарии применения

1. Машиностроение: Синхронизация станков с ЧПУ в линии обработки

   На заводах по производству металлоконструкций B&R X20SI4100 синхронизирует работу нескольких станков с ЧПУ (фрезерных, токарных), подключенных к системе B&R X20. Модуль гарантирует точную координацию обработки деталей на разных этапах (например, фрезерование пазов и токарная обработка), предотвращая девиации размеров и повышая качество продукции. Высокая точность синхронизации позволяет уменьшить время обработки и увеличить производительность линии.

2. Автомобильная промышленность: Контроль конвейерных систем сборки

   В автомобильных заводах B&R X20SI4100 интегрируется в конвейерные системы сборки автомобилей, синхронизируя движение конвейера с роботами-монтажниками и камерами для визуального контроля. Модуль передаёт синхронные сигналы о положении автокарка на конвейере, позволяя роботам точно выполнять монтаж компонентов (например, стекол, двигателей) и камерам фиксировать дефекты в режиме реального времени. Устойчивость к вибрациям и температурным перепадам гарантирует надежную работу в условиях интенсивной производственной среды.

3. Электронная промышленность: Линии производства печатных плат

   На заводах по производству печатных плат B&R X20SI4100 синхронизирует работу модулей установки компонентов (SMC), измерительных приборов и систем нанесения пасты. Модуль обеспечивает точную координацию между перемещением печатной платы и установкой компонентов, а также синхронизацию с камерами для проверки правильности монтажа. Высокая точность синхронизации (±1 мкс) предотвращает ошибки в монтаже мелких компонентов и повышает выход годной продукции.

Сравнение с конкурентами

Рекомендации по выбору и безопасные практики

Рекомендации по выбору

1. Для систем на основе оборудования B&R X20: Выбирайте B&R X20SI4100 для синхронизации компонентов системы B&R X20 — native интеграция обеспечивает максимальную стабильность, точность и простоту конфигурации через программное обеспечение B&R Automation Studio;
2. Для проектов с высокими требованиями к синхронизации: Модуль идеально подходит для производственных линий, где критична микросекундная точность (станки с ЧПУ, линии сборки автомобилей, производства печатных плат);
3. Для распределенных и централизованных систем: Поддержка мастер- и слейв-режимов делает B&R X20SI4100 гибким для различных архитектур автоматизации, от небольших локальных систем до крупных распределенных комплексов.

Безопасные практики

1. Правильный монтаж и подключение: Монтируйте модуль на DIN-рейку в распределительном шкафу, 远离 источников сильных электромагнитных полей и тепла. При подключении сигнальных кабелей используйте экранированные индустриальные кабели, соблюдайте рекомендуемые расстояния передачи данных и проверяйте контактность разъемов;
2. Регулярная диагностика: Проводите периодическую проверку состояния B&R X20SI4100 через систему мониторинга или программное обеспечение B&R Automation Studio, анализируя данные диагностики и устраняя выявленные неполадки (например, замену поврежденных кабелей или корректировку параметров синхронизации);
3. Конфигурация и бэкап параметров: Настройте режимы синхронизации (мастер/слейв) и параметры точности в соответствии с требованиями производственного процесса, сохраните конфигурационные данные в защищенном хранилище. При замене модуля используйте сохраненные параметры для быстрого восстановления работы;
4. Защита от перегрузок: Не превышайте максимальное количество подключенных синхронных устройств и не используйте несертифицированное оборудование, чтобы избежать перегрузки модуля и деградации точности синхронизации.
