Описание

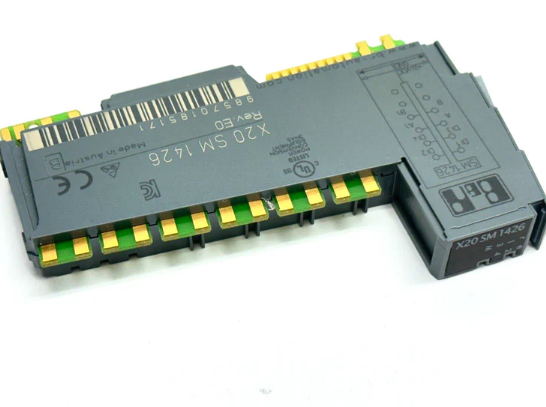

Основная информация о продукте: B&R X20SM1426
В данной статье рассматривается промышленный серво-модуль серии X20 от глобального производителя автоматизационного оборудования B&R — B&R X20SM1426 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Этот компонент относится к линейке драйверных модулей B&R, предназначенных для точного контроля серво-двигателей в автоматизированных системах. Области применения B&R X20SM1426 включают машиностроение (станки с ЧПУ), автомобильное производство (линии сборки и обработки деталей), электронное производство (оборудование для монтажа микросхем), робототехника — отрасли, где требуется высокая точность позиционирования, синхронизация движений и стабильность работы исполнительных механизмов. Благодаря продвинутым алгоритмам регулирования, высокой точности и полной совместимости с системами B&R X20, B&R X20SM1426 стал ключевым элементом для обеспечения высокопроизводительных движительных процессов в современных автоматизированных линиях и станках.
Описание продукта
B&R X20SM1426 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это одноканальный промышленный серво-модуль, разработанный для управления серво-двигателями с резольверными или энкодерными обратными связями. Его основная функция — преобразование управляющих сигналов от контроллера B&R X20 в мощные сигналы для питания серво-двигателей, а также обеспечение точного регулирования скорости, положения и момента двигателя с минимальными погрешностями.
Особого внимания заслуживает то, что B&R X20SM1426 поддерживает высокоточные алгоритмы позиционного и скоростного регулирования, включая адаптивные ПИД-регуляторы, которые автоматически корректируют параметры в зависимости от динамики нагрузки, гарантируя стабильность работы даже при переменных эксплуатационных условиях. Модуль поддерживает подключение серво-двигателей с разными типами обратных связей (резольверы, энкодеры с разрешающим действием до 1 МГц), что делает его универсальным для различных применений. B&R X20SM1426 обеспечивает синхронизацию с другими серво-модулями и компонентами системы через протокол B&R POWERLINK, достигая точности синхронизации движений до микросекунд — критической для сложных операций, таких как параллельная обработка деталей или координация роботов на линиях сборки. Кроме того, модуль оснащен расширенными функциями защиты (от перегрева, перегрузки по току, коротких замыканий, обрыва обмоток двигателя), функциями диагностики (мониторинг параметров двигателя, выявление неисправностей, регистрация событий) и сигнальными выходами для передачи данных о состоянии в центральный контроллер. Компактный дизайн с поддержкой рейкового DIN-монтирования оптимизирует использование пространства в шкафах контроллеров, а герметичный корпус с классом защиты IP20 (при монтаже в закрытом шкафу) обеспечивает устойчивость к пыли и вибрациям. Как продукт B&R, B&R X20SM1426 полностью соответствует международным стандартам безопасности и качества (IEC 61800, EN 60947) и сертифицирован для использования в широком диапазоне рабочих температур.
Технические параметры
- Модель: B&R X20SM1426 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Одноканальный серво-модуль для управления серво-двигателями, серия B&R X20
Параметры управления двигателем
- Тип управляемых двигателей: Синхронные серво-двигатели
- Типы обратных связей: Резольверы, энкодеры (инкрементные, абсолютные)
- Максимальное разрешение энкодера: До 1 МГц
- Диапазон регулирования скорости: 0 – 6000 об/мин
- Точность позиционирования: ±0.001 градуса (при использовании высокоразрешающего энкодера)
- Алгоритмы регулирования: Адаптивные ПИД-регуляторы (позиция, скорость, момент)
Электрические параметры
- Питание модуля: 24 В DC (логика) + 400 В AC ± 10% (мощность для двигателя)
- Максимальный выходной ток (номинальный): 10 А
- Максимальный выходной ток (пиковый, 1 с): 20 А
- Потребляемая мощность (логика): ≤ 5 Вт
- Протокол связи: B&R POWERLINK (для синхронизации и передачи управляющих сигналов)
Механические и эксплуатационные параметры
- Корпус: Коррозионостойкий пластик с металлическими креплениями и интегрированным радиатором
- Степень защиты: IP20 (при монтаже в закрытом шкафу)
- Способ монтажа: Рейковое DIN-монтирование
- Габаритные размеры: 120 мм × 100 мм × 30 мм (длина × ширина × толщина)
- Вес: 1.2 кг
- Диапазон рабочих температур: -10°C – +60°C
- Диапазон относительной влажности: 5% – 95% (без конденсации)
- Устойчивость к вибрациям: Соответствует стандарту IEC 60068-2-6 (10–500 Гц, ускорение 3g)
- Сертификация: CE, UL, CSA, IEC 61800
Преимущества и особенности
B&R X20SM1426 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Высокая точность позиционирования: Точность ±0.001 градуса удовлетворяет требованиям критических применений, таких как обработка высокоточных деталей и монтаж электроники.
- Адаптивные алгоритмы регулирования: Автоматическая корректировка параметров в зависимости от нагрузки гарантирует стабильность работы при переменных условиях.
- Универсальность по типам двигателей: Поддержка различных типов обратных связей делает модуль совместимым с широким спектром серво-двигателей.
- Точная синхронизация: Интеграция с протоколом B&R POWERLINK обеспечивает координацию с другими модулями и компонентами системы до микросекунд.
- Расширенная защита и диагностика: Функции защиты предотвращают повреждение модуля и двигателя, а диагностика позволяет своевременно выявлять и устранять неисправности.
- Совместимость с системами B&R X20: Плавная интеграция с контроллерами и коммуникационными модулями серии X20 упрощает внедрение и настройку системы.
Области применения и кейсы
- Машиностроение (Станок с ЧПУ для гравировки металла): На станке для высокоточной гравировки металлических шаблонов B&R X20SM1426 управляет серво-двигателями, отвечающими за движение рабочего стола и инструмента. Точность позиционирования ±0.001 градуса гарантирует качество гравировки с минимальными погрешностями, а адаптивные алгоритмы регулирования компенсируют изменения нагрузки при обработке разных материалов. Синхронизация через POWERLINK обеспечивает согласованные движения инструмента и стола, предотвращая деформацию шаблонов.
- Автомобильное производство (Линейка обработки колесных дисков): На линии автоматической обработки колесных дисков B&R X20SM1426 контролирует серво-двигатели станков фрезеровки и шлифования. Максимальный пиковый ток 20 А обеспечивает достаточный момент для обработки прочных сталей, а функции диагностики отслеживают состояние двигателей, предотвращая остановку линии из-за неисправностей. Данные о параметрах обработки передаются в контроллер B&R X20 для анализа и корректировки технологического процесса.
- Электронное производство (Оборудование для монтажа микросхем): На автомате для поверхностного монтажа микросхем B&R X20SM1426 управляет серво-двигателями манипулятора, отвечающего за точную подачу компонентов на печатную плату. Высокое разрешение энкодера (до 1 МГц) и точность позиционирования позволяют монтировать микроскопические компоненты с размером менее 0.1 мм, а адаптивные алгоритмы регулирования компенсируют вибрации, возникающие при высокой скорости манипулятора.
- Робототехника (Промышленный робот с 6 степенями свободы): В промышленном роботе для сварки и сборки B&R X20SM1426 используется в комплексе с другими серво-модулями для управления каждой осью робота. Синхронизация через POWERLINK гарантирует согласованные движения всех осей, обеспечивая плавность траектории робота и точность выполнения операций. Функции защиты от перегрузки предотвращают повреждение робота при столкновении с препятствиями.
Сравнение с конкурентами
B&R X20SM1426 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами в сегменте серво-модулей — модулем Siemens 6SL3120-1TE21-0AA3 и устройством Allen-Bradley 1756-M08SE. Основные различия представлены ниже:
| Параметр | B&R X20SM1426 | Siemens 6SL3120-1TE21-0AA3 | Allen-Bradley 1756-M08SE |
|---|---|---|---|
| Точность позиционирования | ±0.001 градус | ±0.002 градуса | ±0.0015 градуса |
| Максимальный пиковый ток | 20 А | 18 А | 19 А |
| Поддерживаемые протоколы | B&R POWERLINK | PROFINET | Ethernet/IP |
| Адаптивные алгоритмы | Да | Да | Нет |
| Максимальное разрешение энкодера | 1 МГц | 0.8 МГц | 0.9 МГц |
| Совместимость с системами | B&R X20 | Siemens S7-1500 | Allen-Bradley ControlLogix |
Из сравнения видно, что B&R X20SM1426 превосходит аналогов по точности позиционирования, максимальному пиковому току и разрешению энкодера, а также предлагает полную совместимость с высокоскоростным протоколом B&R POWERLINK. Адаптивные алгоритмы регулирования делают его более гибким для условий с переменной нагрузкой. В то время как конкуренты предлагают модули для своих экосистем, B&R X20SM1426 является идеальным решением для проектов на базе систем B&R X20, обеспечивая оптимальную производительность и точность.
Советы по выбору и меры предосторожности
Советы по выбору
- Проекты на базе систем B&R X20: Если автоматизированная система построена на контроллерах и компонентах B&R X20, B&R X20SM1426 обеспечивает бесшовную интеграцию и синхронизацию с другими модулями.
- Требования к высокой точности: Для приложений, где требуется позиционирование с погрешностью до ±0.001 градуса (гравировка, монтаж микрокомпонентов), модуль становится неотъемлемым выбором.
- Переменные эксплуатационные нагрузки: Адаптивные алгоритмы регулирования делают модуль подходящим для систем с динамически изменяющимися нагрузками (робототехника, обработка разных материалов).
- Высокая скорость и момент: Максимальный пиковый ток 20 А позволяет использовать модуль с мощными серво-двигателями для обработки прочных материалов и тяжелых манипуляций.
Меры предосторожности
- Правильная настройка параметров: Перед эксплуатацией настройте алгоритмы регулирования, тип обратной связи и пределы токов в соответствии с техническими характеристиками серво-двигателя и требованиями технологического процесса.
- Контроль питания: Используйте стабильные источники питания, соответствующие диапазону 400 В AC ± 10% (для мощности) и 24 В DC ± 10% (для логики); избегайте перепадов напряжения, которые могут повлиять на стабильность работы.
- Проверка соединений: Раз в полугодие осматривайте кабели питания и сигнальные кабели на наличие повреждений, окисления или слабых контактов; перекрепите крепления и заменяйте поврежденные компоненты вовремя.
- Мониторинг диагностических данных: Регулярно анализируйте данные о состоянии модуля и двигателя (температура, ток, ошибки) через контроллер; своевременно устраняйте выявленные проблемы, чтобы избежать поломок.
- Сервисное обслуживание: В случае возникновения аномалий (ошибки регулирования, перегрев, отсутствие реакции двигателя) обращайтесь в авторизованные сервисные центры B&R. Не выполняйте самостоятельный ремонт или перепрошивку модуля, чтобы избежать нарушения его функциональности и безопасности.
- X20SM1426
