Описание

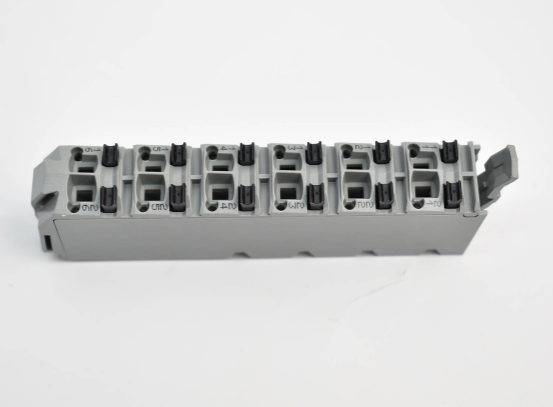

Основная информация о продукте: B&R X20TB12
В данной статье рассматривается промышленный терминалный блок серии X20 от глобального производителя автоматизационного оборудования B&R — B&R X20TB12 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Этот компонент относится к линейке вспомогательных устройств B&R для систем автоматизации, предназначенных для организации удобного и надежного подключения кабелей к модулям I/O, контроллерам и другим компонентам системы X20. Области применения B&R X20TB12 включают машиностроение, автомобильное производство, пищевая промышленность, логистические комплексы — отрасли, где требуется упорядоченная кабелировка, быстрый монтаж и обслуживание автоматизированных систем. Благодаря компактному дизайну, высокой надежности соединений и полной совместимостью с модулями B&R X20, B&R X20TB12 стал важным элементом для оптимизации монтажных работ и повышения удобства обслуживания шкафов контроллеров.
Описание продукта
B&R X20TB12 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это компактный промышленный терминалный блок, разработанный для организации распределенного подключения сигнальных и силовых кабелей к модулям автоматизации серии B&R X20. Его основная функция — обеспечение надежных электрических соединений, упорядочивание кабелировки в шкафу контроллера, а также упрощение монтажа, демонтажа и обслуживания компонентов системы.
Особого внимания заслуживает то, что B&R X20TB12 оснащен 12 независимыми терминалями, предназначенными для подключения кабелей с сечением от 0.2 мм² до 2.5 мм² — это позволяет использовать его для подключения как тонких сигнальных кабелей (от сенсоров), так и более толстых силовых кабелей (для питания низкопотребляющих устройств). Терминалный блок использует винтовое крепление проводов, обеспечивающее надежное зафиксирование и низкое контактное сопротивление, что предотвращает разрывы соединений при вибрациях, характерных для промышленных условий. B&R X20TB12 имеет модульный дизайн, который позволяет совмещать несколько блоков вместе для увеличения количества подключений, а также обеспечивает легкую интеграцию с модулями I/O B&R X20 через специализированные разъемы. Кроме того, блок оснащен маркировкой для каждого терминала, что упрощает идентификацию кабелей при монтаже и диагностике, а также имеет защиту контактов от пыли и мелких загрязнений благодаря закрытому корпусу. Компактный размер и поддержка рейкового DIN-монтирования оптимизируют использование пространства в шкафах контроллеров, а высококачественные материалы корпуса обеспечивают устойчивость к температурам и химическим веществам, распространенным в промышленных средах. Как продукт B&R, B&R X20TB12 полностью соответствует международным стандартам безопасности и качества (IEC 60947-1, EN 50019) и сертифицирован для использования в широком диапазоне рабочих температур.
Технические параметры
- Модель: B&R X20TB12 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Промышленный терминалный блок для систем автоматизации B&R X20
Параметры соединений
- Количество терминалов: 12 независимых терминалов
- Тип крепления проводов: Винтовое крепление
- Диапазон сечения проводов: 0.2 мм² – 2.5 мм²
- Максимальное напряжение: 400 В AC/DC
- Максимальный ток на терминал: 24 А
- Тип контактов: Медные контакты с никелевым покрытием (для снижения контактного сопротивления)
Механические и эксплуатационные параметры
- Корпус: Пластик с высокой термостойкостью (UL94 V-0)
- Степень защиты: IP20 (при монтаже в закрытом шкафу)
- Способ монтажа: Рейковое DIN-монтирование (на рейку DIN 35 мм)
- Габаритные размеры: 35 мм × 80 мм × 15 мм (длина × ширина × толщина)
- Вес: 0.1 кг
- Возможность совмещения: Модульное соединение нескольких блоков в цепочку
- Маркировка: Идентификационные обозначения для каждого терминала
- Устойчивость к вибрациям: Соответствует стандарту IEC 60068-2-6
- Сертификация: CE, UL, CSA, IEC 60947-1
Преимущества и особенности
B&R X20TB12 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Универсальность подключений: Поддержка проводов с сечением 0.2–2.5 мм² позволяет использовать блок для сигнальных и низкопотребляющих силовых кабелей.
- Надежность соединений: Винтовое крепление и медные контакты с никелевым покрытием гарантируют стабильные электрические соединения при вибрациях.
- Модульность: Возможность совмещения нескольких блоков упрощает масштабирование количества подключений под нужды системы.
- Упрощение монтажа и обслуживания: Маркировка терминалов и упорядоченная кабелировка сокращают время монтажа и диагностики неисправностей.
- Компактность: Малые габариты и рейковое монтирование оптимизируют использование пространства в шкафах контроллеров.
- Совместимость с B&R X20: Полная интеграция с модулями I/O и контроллерами серии X20 обеспечивает единообразие системы и удобство эксплуатации.
Области применения и кейсы
- Машиностроение (Станок с ЧПУ): На станке с числовым программным управлением B&R X20TB12 используется для подключения сигнальных кабелей от сенсоров положения и модулей I/O B&R X20. Винтовое крепление гарантирует надежность соединений при вибрациях станка, а маркировка терминалов упрощает быстрое выявление проблем с кабелями при диагностике. Совмещение двух блоков позволяет организовать подключение всех 24 сигнальных каналов станка в компактном пространстве.
- Автомобильное производство (Линейка сборки автомобильных компонентов): На линейке сборки двигателей автомобилей B&R X20TB12 организует подключение кабелей от датчиков контроля качества и исполнительных механизмов к контроллерам B&R. Модульность блоков позволяет адаптировать количество подключений под каждую секцию линии, а упорядоченная кабелировка сокращает время остановок при обслуживании.
- Пищевая промышленность (Завод по производству консервов): На заводе по производству мясных консервов B&R X20TB12 используется для подключения кабелей от температурных сенсоров и систем автоматической дозировки к модулям I/O. Термостойкий корпус блока устойчив к температурам в производственных цехах, а надежные соединения предотвращают сбои в работе автоматизированных линий.
- Логистические комплексы (Автоматизированный склад): На автоматизированном складе B&R X20TB12 организует подключение кабелей от сенсоров позиционирования и автономных транспортных роботов к системе управления. Компактность блоков позволяет размещать их в шкафах у рабочих зон, а модульность упрощает масштабирование при расширении склада.
Сравнение с конкурентами
B&R X20TB12 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами в сегменте терминалных блоков — блоком Siemens 3RT2916-1BB40 и устройством Allen-Bradley 1492-TB3. Основные различия представлены ниже:
| Параметр | B&R X20TB12 | Siemens 3RT2916-1BB40 | Allen-Bradley 1492-TB3 |
|---|---|---|---|
| Количество терминалов | 12 | 10 | 12 |
| Максимальный ток | 24 А | 20 А | 22 А |
| Диапазон сечения проводов | 0.2–2.5 мм² | 0.5–2.5 мм² | 0.2–2.0 мм² |
| Тип крепления | Винтовое | Винтовое | Винтовое |
| Возможность совмещения | Да (модульное) | Нет | Да (ограниченная) |
| Совместимость с системами | B&R X20 | Siemens S7 | Allen-Bradley ControlLogix |
Из сравнения видно, что B&R X20TB12 превосходит аналогов по максимальному току, диапазону сечения проводов (включая тонкие провода 0.2 мм²) и возможности полной модульной совместимости. Это делает его более универсальным для различных типов подключений и удобным для масштабирования системы. В то время как конкуренты предлагают блокы для своих экосистем, B&R X20TB12 является идеальным решением для проектов на базе систем B&R X20, обеспечивая полную интеграцию и высокую надежность.
Советы по выбору и меры предосторожности
Советы по выбору
- Проекты на базе B&R X20: Если система автоматизации построена на модулях и контроллерах B&R X20, B&R X20TB12 обеспечивает идеальную совместимость и упрощает монтаж.
- Разнообразие проводов: При необходимости подключения как сигнальных (тонких) так и низкопотребляющих силовых (толстых) проводов, диапазон сечения 0.2–2.5 мм² делает блок универсальным.
- Требуемое количество подключений: Для систем с 12 или более точками подключения модульность позволяет комбинировать несколько блоков, избегая перегрузки одного устройства.
- Условия с вибрациями: Винтовое крепление и качественные контакты делают блок подходящим для машиностроения, автомобильного производства и других отраслей с интенсивными вибрациями.
Меры предосторожности
- Правильное крепление проводов: При монтаже не перетягивайте винты, чтобы не повредить контакты или провод; обеспечьте плотное, но не деструктивное зафиксирование.
- Контроль напряжения и тока: Не превышайте максимальные параметры (400 В AC/DC, 24 А на терминал), чтобы избежать перегрева и повреждения блока.
- Охрана от загрязнений: Монтируйте блок в закрытом шкафу для защиты контактов от пыли, влаги и других загрязнений; регулярно очищайте корпус от пыли.
- Проверка соединений: Раз в полугодие осматривайте крепления проводов на наличие ослабления (особенно в условиях вибраций) и перекрепляйте при необходимости.
- Сервисное обслуживание: В случае повреждения корпуса или контактов заменяйте блок на новый; не выполняйте самостоятельную реставрацию, чтобы избежать нарушения безопасности и надежности соединений.
