Описание

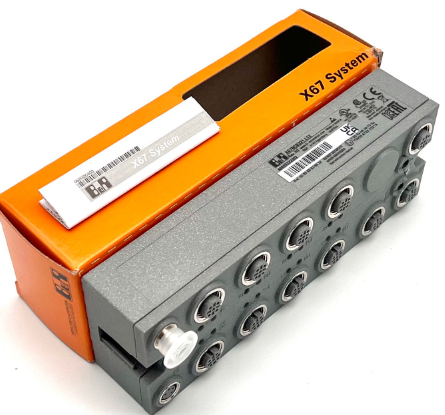

Основная информация о продукте: B&R X67BC8321-1
В данной статье рассматривается промышленный аналоговый входной модуль серии X67 от ведущего производителя автоматизационного оборудования B&R — B&R X67BC8321-1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Этот компонент относится к линейке распределенных модулей B&R, предназначенных для точного сбора и преобразования аналоговых сигналов от полевых сенсоров (датчиков давления, температуры, уровня, расхода) в цифровые данные для контроллеров автоматизации. Области применения B&R X67BC8321-1 включают машиностроение, автомобильное производство, энергетика, химическая и нефтегазовая промышленности — отрасли, где требуется высокая точность измерений, устойчивость к внешним помехам и надежность в суровых эксплуатационных условиях. Благодаря высокому разрешению, расширенной диагностике и полной совместимости с экосистемой B&R, B&R X67BC8321-1 стал важным элементом для обеспечения контроля технологических процессов в современных автоматизированных системах.
Описание продукта
B&R X67BC8321-1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это многофункциональный аналоговый входной модуль с 8 независимыми каналами, разработанный для преобразования аналоговых сигналов (токовых и напряжных) в цифровые данные с высокой точностью и скоростью. Его основная функция — прием сигналов от различных аналоговых сенсоров, их фильтрация от помех, аналого-цифровое преобразование (АЦП) и передача обработанных данных в контроллер B&R через промышленные коммуникационные протоколы.
Особого внимания заслуживает то, что B&R X67BC8321-1 поддерживает широкий спектр стандартных аналоговых сигналов: токовые (4–20 мА, 0–20 мА) и напряжные (0–10 В DC, ±5 В DC, ±10 В DC), что делает модуль универсальным для подключения большинства распространенных полевых датчиков. Каждый канал модуля оснащен 24-битным АЦП с высоким разрешением, обеспечивающим точность измерений до ±0.01% от полного диапазона сигнала — критическую для контроля высокоточных технологических процессов (например, дозировка химических реактивов или регулировка температуры в производстве микроэлектроники). B&R X67BC8321-1 имеет встроенные цифровые фильтры, которые эффективно подавляют электромагнитные помехи (EMC) и шумовые сигналы, а также поддерживает функцию автоматической калибровки (цифровая калибровка без необходимости физического доступа к модулю), что упрощает обслуживание и сохраняет точность измерений на протяжении всего срока эксплуатации. Кроме того, модуль оснащен расширенными функциями диагностики: контроль исправности каналов, выявление обрывов кабелей, перегрузок сигнала и передача статусных сообщений в контроллер, что позволяет операторам своевременно выявлять и устранять неисправности. Компактный дизайн с поддержкой рейкового DIN-монтирования оптимизирует использование пространства в шкафах контроллеров, а герметичный корпус с классом защиты IP20 (при монтаже в закрытом шкафу) защищает внутренние компоненты от пыли, вибраций и перепадов температур. Как продукт B&R, B&R X67BC8321-1 полностью соответствует международным стандартам безопасности и качества (IEC 61158, EN 60947, IEC 61000-4) и сертифицирован для использования в широком диапазоне рабочих температур.
Технические параметры
- Модель: B&R X67BC8321-1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Аналоговый входной модуль с 8 каналами для систем автоматизации B&R
Параметры аналоговых входов
- Количество каналов: 8 независимых каналов (полуизолированные)
- Поддерживаемые сигналы:
- Токовые: 4–20 мА, 0–20 мА (нагрузка до 600 Ом)
- Напряжные: 0–10 В DC, ±5 В DC, ±10 В DC (нагрузка ≥ 10 кОм)
- Тип АЦП: 24-битный, синхронный преобразователь
- Точность измерений: ±0.01% от полного диапазона (при 25°C ± 5°C)
- Разрешение: 0.1 µA (для токовых сигналов), 1 µV (для напряжных сигналов)
- Время преобразования: ≤ 1 мс на канал (настраиваемое)
- Фильтрация: Цифровые фильтры (настраиваемая частота среза: 1 Гц – 1 кГц)
Электрические и функциональные параметры
- Питание модуля: 24 В DC ± 10%
- Потребляемая мощность: ≤ 8 Вт
- Протокол связи с контроллером: B&R POWERLINK, Ethernet/IP, PROFINET (совместимые)
- Функции диагностики: Контроль каналов, выявление обрывов, перегрузок, статус подключения
- Защита: От электромагнитных помех (EMC), коротких замыканий (на каждом канале)
- Калибровка: Автоматическая цифровая калибровка (без внешних средств)
- Сертификация: CE, UL, CSA, IEC 61158
Механические и эксплуатационные параметры
- Корпус: Коррозионостойкий металл с пластиковыми элементами
- Степень защиты: IP20 (при монтаже в закрытом шкафу)
- Способ монтажа: Рейковое DIN-монтирование (на рейку DIN 35 мм)
- Габаритные размеры: 100 мм × 120 мм × 30 мм (длина × ширина × толщина)
- Вес: 0.7 кг
- Диапазон рабочих температур: -20°C – +60°C
- Диапазон относительной влажности: 5% – 95% (без конденсации)
- Устойчивость к вибрациям: Соответствует стандарту IEC 60068-2-6 (10–500 Гц, ускорение 5g)
Преимущества и особенности
B&R X67BC8321-1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Высокая точность и разрешение: 24-битный АЦП и точность ±0.01% гарантируют надежные измерения для критических технологических процессов.
- Универсальность сигналов: Поддержка всех стандартных токовых и напряжных аналоговых сигналов расширяет спектр подключаемых сенсоров.
- Расширенная диагностика: Функции контроля каналов и выявления аномалий позволяют своевременно устранять проблемы, снижая простои.
- Автоматическая калибровка: Цифровая калибровка без физического доступа упрощает обслуживание и сохраняет точность в течение всего срока эксплуатации.
- Эффективная защита от помех: Встроенные цифровые фильтры и защита от EMC обеспечивают стабильную работу в суровых промышленных условиях.
- Совместимость с экосистемой B&R: Плавная интеграция с контроллерами и коммуникационными модулями B&R упрощает внедрение и настройку системы.
Области применения и кейсы
- Химическая промышленность (Завод по производству пластиков): На заводе по производству полипропилена B&R X67BC8321-1 собирает сигналы от датчиков давления и температуры в реакционных резервуарах. Высокая точность измерений (±0.01%) гарантирует стабильность химических реакций, а функция диагностики выявляет обрывы кабелей от датчиков до возникновения критических отклонений параметров. Данные передаются в контроллер B&R через POWERLINK, обеспечивая регулировку параметров процесса в реальном времени.
- Энергетика (Гидроэлектростанция): В гидроэлектростанции B&R X67BC8321-1 используется для сбора сигналов от датчиков уровня воды в водохранилищах и расходомеров воды на турбинах. Поддержка токовых сигналов 4–20 мА позволяет подключать дистанционные датчики, а цифровые фильтры подавляют помехи от мощных электроприборов. Автоматическая калибровка модуля упрощает обслуживание в труднодоступных зонах электростанции.
- Автомобильное производство (Линейка обработки двигательских блоков): На линейке фрезеровки двигательских блоков B&R X67BC8321-1 собирает сигналы от датчиков положения инструмента и температуры обработки. Высокое разрешение АЦП (0.1 µA) обеспечивает точность контроля размеров деталей, а быстрая скорость преобразования (≤ 1 мс) позволяет реагировать на изменения параметров в режиме реального времени. Диагностические функции отслеживают состояние каналов, предотвращая брак при неисправностях сенсоров.
- Нефтегазовая отрасль (Нефтяная скважина): На наземном комплексе нефтяной скважины B&R X67BC8321-1 собирает сигналы от датчиков давления нефти в трубопроводах и температуры нагрева. Защита от EMC стабильно работает в условиях наличия сильных электромагнитных полей, а полуизоляция каналов предотвращает взаимное влияние сигналов от разных датчиков. Данные передаются в центральный контроллер, обеспечивая мониторинг работы скважины и предотвращение аварий.
Сравнение с конкурентами
B&R X67BC8321-1 (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами в сегменте аналоговых входных модулей — модулем Siemens 6ES7 134-6GD01-0BA1 и устройством Allen-Bradley 1756-IF8. Основные различия представлены ниже:
| Параметр | B&R X67BC8321-1 | Siemens 6ES7 134-6GD01-0BA1 | Allen-Bradley 1756-IF8 |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Разрешение АЦП | 24 бита | 16 бит | 20 бит |
| Точность измерений | ±0.01% | ±0.05% | ±0.02% |
| Поддерживаемые сигналы | 4–20 мА, 0–20 мА, 0–10 В, ±5 В, ±10 В | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В, ±5 В |
| Автоматическая калибровка | Да | Нет | Да (опционально) |
| Протоколы связи | POWERLINK, Ethernet/IP, PROFINET | PROFINET | Ethernet/IP |
Из сравнения видно, что B&R X67BC8321-1 превосходит аналогов по разрешению АЦП, точности измерений и спектру поддерживаемых сигналов, а также предлагает стандартную автоматическую калибровку и широкую поддержку промышленных протоколов. Это делает его предпочтительным выбором для проектов на базе экосистемы B&R, где требуется высокая точность и универсальность. В то время как конкуренты обеспечивают базовые функции, B&R X67BC8321-1 предлагает расширенные возможности для критических приложений.
Советы по выбору и меры предосторожности
Советы по выбору
- Проекты на базе экосистемы B&R: Если автоматизированная система построена на контроллерах и модулях B&R, B&R X67BC8321-1 обеспечивает бесшовную интеграцию и оптимальную передачу данных через POWERLINK.
- Требования к высокой точности: Для приложений, где требуется измерение с точностью до ±0.01% (химическая промышленность, микроэлектроника), модуль является неотъемлемым выбором.
- Разнообразие аналоговых сенсоров: При использовании датчиков с разными типами сигналов (токовые/напряжные) универсальность модуля упрощает подключение и настройку.
- Суровые эксплуатационные условия: Защита от EMC и устойчивость к вибрациям делают модуль подходящим для энергетики, нефтегазовой и автомобильной отраслей.
Меры предосторожности
- Правильная настройка каналов: Перед эксплуатацией настройте тип и диапазон сигнала для каждого канала в соответствии с техническими характеристиками сенсора.
- Контроль нагрузки на каналы: Не превышайте максимальную нагрузку на токовые каналы (600 Ом) и минимальную нагрузку на напряжные каналы (10 кОм), чтобы избежать искажения сигнала.
- Проверка подключений: Используйте экранированные кабели для подключения сенсоров, чтобы снизить влияние электромагнитных помех; убедитесь в надежном заземлении экрана.
- Регулярный мониторинг диагностики: Анализируйте статусные сигналы модуля через контроллер; своевременно устраняйте выявленные аномалии (обрывы, перегрузки).
- Сервисное обслуживание: В случае возникновения неисправностей обращайтесь в авторизованные сервисные центры B&R. Не выполняйте самостоятельную калибровку или ремонт модуля, чтобы избежать нарушения точности и безопасности.
