Описание
Общая информация о продукте

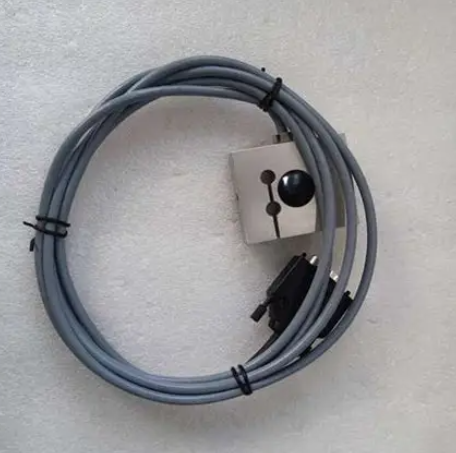

Первым делом рассматриваемый компонент — это индустриальный датчик силы (测力овой датчик) от компании Chatillon, конкретно модель E46-033-2 (ссылка на продукт будет предоставлена позже). Chatillon E46-033-2 относится к серии высокоточных测力овых датчиков Chatillon E46, разработанных для измерения компрессивных и растяжных усилий в автоматизированных системах контроля качества — от проверки прочности соединений деталей до контроля усилия затяжки гаек в машиностроении.
Датчик Chatillon E46-033-2 обеспечивает точность измерения усилий в диапазоне до 500 Н и стабильную работу даже в условиях небольших вибраций, что критично для задач с строгими требованиями к контролю (например, проверка прочности клеевых соединений в электронике). Например, в линиях сборки мобильных телефонов Chatillon E46-033-2 измеряет усилие нажатия кнопок: при отклонении от заданного диапазона (2–5 Н) он отправляет сигнал в ПЛК, который классифицирует деталь как бракованную. Благодаря компактному дизайну и стандартным интерфейсам Chatillon E46-033-2 легко интегрируется в существующие линии контроля качества, не требуя сложной настройки.
Технические параметры продукта
Компонент Chatillon E46-033-2 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Датчик силы с тензометрическим принципом действия (для компрессии и растяжения);
- Характеристики измерения:
- Диапазон измерения усилия: 0–500 Н (компрессивное/растяжное);
- Точность измерения: ±0.1% от полного диапазона (FS) при температуре 23 °C ±5 °C;
- Нелинейность: ≤0.05% FS;
- Затишье (нагрузка 0): ≤0.02% FS/час (для стабильности нулевого показания);
- Частота отклика: 1 kHz (для измерения динамических усилий);
- Электрические характеристики:
- Питание: 10–30 В DC, максимальный потребляемый ток ≤50 мА;
- Выходной сигнал: Аналоговый 4–20 мА (соответствует диапазону 0–500 Н) или цифровой RS485 (Modbus RTU, для передачи данных в ПЛК);
- Изоляция: Галваническая (2000 В RMS) между питанием/выходом и корпусом;
- Механические характеристики:
- Корпус: Алюминий с анодированным покрытием, класс защиты IP65 (защита от пыли и кратковременного дувания воды);
- Размеры: 60 мм × 40 мм × 25 мм (ширина × высота × глубина);
- Тип крепления: болтовое (отверстия M5 на верхней и нижней платформах) — для монтажа на станки или манипуляторы;
- Материал рабочих поверхностей: Сталь 304 (упрочная, устойчивая к истиранию);
- Эксплуатационные условия:
- Рабочая температура: 0 °C – +50 °C;
- Влажность: 10–90% RH (без конденсации);
- Уровень вибрации: До 10–50 Гц (амплитуда 0.1 мм);
- Максимальное перегрузка: 150% FS (временная, без повреждения датчика);
- Сертификации: CE, UL 61010-1, IEC 60947-5-2, RoHS, ISO 9001 (по качеству производства).
Преимущества и особенности
Chatillon E46-033-2 выделяется среди аналогов благодаря следующим преимуществам:
- Высокая точность и стабильность: Точность ±0.1% FS и низкое затишье (≤0.02% FS/час) делают Chatillon E46-033-2 идеальным для задач контроля качества, где не допускаются ошибки в измерении усилия (например, проверка медицинских приборов);
- Двухтипной выходной сигнал: Поддержка как аналогового (4–20 мА) так и цифрового (RS485) сигнала позволяет интегрировать Chatillon E46-033-2 с любым ПЛК — от старых моделей с аналоговыми входами до современных с цифровыми интерфейсами;
- Защита от внешних факторов: Корпус IP65 и устойчивость к перегрузке 150% FS гарантируют работоспособность в агрессивных промышленных условиях (например, автомобильная промышленность с пылью);
- Простота калибровки: Встроенная функция калибровки через Modbus RTU (без необходимости демонтажа) сокращает время обслуживания и поддерживает точность на протяжении всего срока службы.
Примеры применения в отраслях
Chatillon E46-033-2 используется в ключевых секторах:
- Автомобилестроение: В линиях контроля качества проверяет усилие затяжки гаек на двигателях — при отклонении от нормы (например, 20–25 Н·м для малых гаек) сигнализирует о необходимости корректировки инструмента;
- Электроника: В производстве ноутбуков измеряет усилие открытия/закрытия экрана, гарантируя долговечность петель и комфортное использование;
- Медицинская техника: В производстве инъекционных пистолетов проверяет усилие нажатия плунжера, обеспечивая соответствие стандартам безопасности (не должно превышать 10 Н);
- Пластиковое производство: В линиях экструзии проверяет усилие отклонения пластиковой ленты, корректируя скорость экструдера для поддержания равномерной толщины.
Сравнение с конкурентами
Сравнение Chatillon E46-033-2 с аналоговыми测力овыми датчиками (HBM U10M, Zemic L6D):
| Параметр | Chatillon E46-033-2 | HBM U10M | Zemic L6D |
|---|---|---|---|
| Диапазон усилия | 0–500 Н | 0–1000 Н | 0–200 Н |
| Точность измерения | ±0.1% FS | ±0.05% FS | ±0.2% FS |
| Тип выходного сигнала | 4–20 мА / RS485 | mV/V (требует усилителя) | 4–20 мА |
| Класс защиты | IP65 | IP67 | IP64 |
Chatillon E46-033-2 преимуществует по балансу точности, удобства использования и универсальности выходных сигналов. В отличие от HBM U10M, он не требует дополнительного усилителя (выдает готовый 4–20 мА), а по сравнению с Zemic L6D имеет более широкий диапазон усилия и лучшую точность — это делает его оптимальным для большинства среднедиапазонных задач.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте Chatillon E46-033-2 для измерения усилий 0–500 Н с требованием точности ≤0.2% FS (контроль качества, медицинская техника). Для диапазонов >500 Н рассмотрите модель Chatillon E46-034-2 (0–1000 Н);
- Укажите тип выходного сигнала при заказе: 4–20 мА для простых систем с аналоговыми ПЛК, RS485 для интеграции в цифровые сети SCADA.
Предостережения
- Не превышайте максимальную перегрузку 150% FS на протяжении более 5 секунд — это может привести к перманентной потере точности Chatillon E46-033-2;
- Регулярно калибруйте датчик раз в 6 месяцев (через Modbus RTU) — это поддерживает точность и соответствие стандартам;
- Не эксплуатируйте в условиях конденсации — влага попадает в тензометрические элементы и вызывает коррозию, приводя к выходу датчика из строя.
E46-033-2
