Описание
Введение

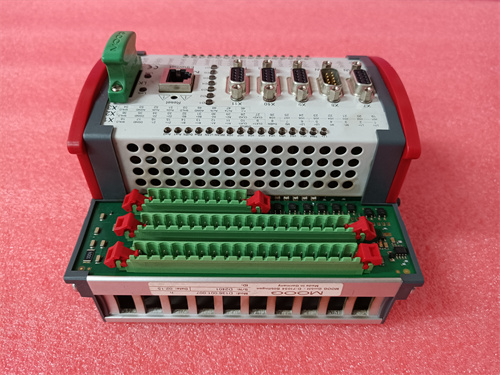

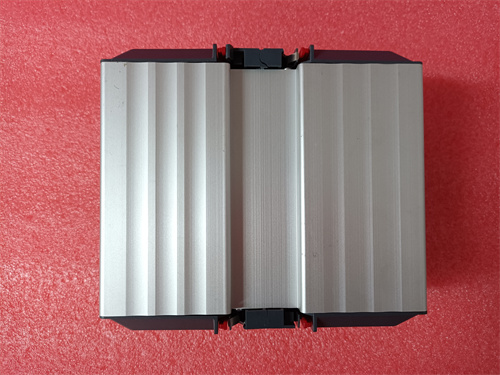

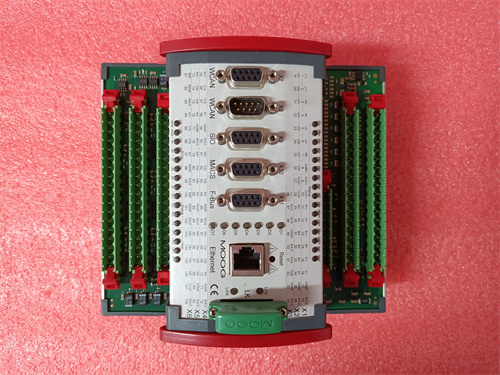

MOOG D136-001-007 — это «мозг» для точного управления гидравлическими сервоклапанами в системах, где нужна микроскопическая точность позиционирования или усилия. Если по-простому: он получает команду от ПЛК (например, «ехать туда-то»), слушает датчик обратной связи (LVDT) и с помощью ПИД-регулятора выдает точное напряжение на сервоклапан, который двигает цилиндр с ювелирной точностью. Честно говоря, без таких контроллеров не работают ни современные прокатные станы, ни испытательные стенды, ни прессы. Вот в чём фишка D136-001-007: он заточен под обратную связь от LVDT-датчиков (дифференциальные трансформаторы) — это самые точные датчики положения в гидравлике. На авиационном заводе в Казани такие контроллеры управляют стендами для испытания шасси — позиционирование с точностью до микрона. Проверено временем: Moog — это стандарт в гидравлике.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | MOOG D136-001-007 |
| Тип | Цифровой сервоусилитель (контроллер) |
| Количество осей | 1 |
| Выход на клапан | ±10 В DC (макс. 5 мА) |
| Тип обратной связи | LVDT (дифференциальный трансформатор), потенциометр, датчики давления/силы |
| Входы | Аналоговые (дифференциальные), цифровые (24 В DC) |
| Выходы | Аналоговые (для мониторинга), релейные |
| Функции управления | ПИД-регулятор, генератор рамп, функции компаратора |
| Питание | ±15 В DC (стабилизированное), +5 В DC (для логики) |
| Потребление | < 5 Вт |
| Диагностика | Светодиодная индикация состояния |
| Монтаж | На DIN-рейку (в шкаф управления) |
| Рабочая температура | от 0 до +50 °C |
| Программирование | Через ПО Moog (WinPISA или аналог) |
Руководство по замене (4 фазы)
Фаза 1 — Подготовка (~10 мин)
Отключите питание контроллера (автомат в щите). Убедитесь, что гидравлическая система разгружена (нет давления). Сделайте бэкап параметров из ПО Moog (WinPISA) — запишите все настройки ПИД-регулятора, калибровки LVDT, уставки. Сфотографируйте на телефон все провода, подключенные к клеммам D136-001-007. Наденьте антистатический браслет.
Фаза 2 — Демонтаж (~5 мин)
Отсоедините все провода от клеммных колодок (записывайте, куда какой шёл). Открутите винты крепления на DIN-рейке. Снимите старый контроллер.
Фаза 3 — Установка (~5 мин)
Достаньте новый MOOG D136-001-007 из антистатической упаковки. Установите его на DIN-рейку до щелчка. Подключите провода строго по фотографиям: питание (±15 В, +5 В), входы (задание, датчики), выход (на клапан). ⚠️ Важно: не перепутайте полярность питания — это убьёт контроллер. Проверьте распиновку LVDT (обычно есть схема).
Фаза 4 — Включение и тест (~20 мин)
Включите питание. Наблюдайте за LED — должен загореться зелёный «PWR». Подключитесь к контроллеру через ПО Moog. Загрузите сохранённые параметры (или введите их вручную). Проведите калибровку LVDT (если требуется). Проверьте работу в ручном режиме: подайте небольшое задание, посмотрите, движется ли клапан, сходится ли обратная связь. Погоняйте систему на малых перемещениях 15-20 минут — убедитесь, что нет колебаний (свиста).
Типичные ошибки при замене
- Несовпадение версий прошивки. У D136-001-007 есть прошивка, и она должна соответствовать версии ПО. Реальный случай: поставили контроллер с древней прошивкой, а WinPISA новая — не могла считать параметры. Записывайте версию со старого модуля.
- Ошибки подключения LVDT. У LVDT обычно 4-6 проводов, перепутать их — получить неверную обратную связь. Маркируйте каждый провод перед снятием.
- Неправильная настройка ПИД-коэффициентов. Скопировали параметры со старого, но они «поплыли» из-за износа механики. После замены может потребоваться подстройка.
- Проблемы с питанием. Контроллер требует нескольких напряжений (±15 В, +5 В). Если блок питания «уставший», будут ошибки. Проверьте все напряжения перед подключением.
- Пробой статическим электричеством. Входы очень чувствительны. Один раз наладчик без браслета хватанулся за разъём — и входной каскад полетел. Браслет обязателен.
Качество и прозрачность
Каждый MOOG D136-001-007 мы проверяем на стенде с имитатором клапана и LVDT.
- Входной контроль: Проверяем серийный номер, внешний вид — нет ли царапин, сколов, следов пайки. Осматриваем клеммы — не погнуты ли.
- Функциональный тест: Подключаем контроллер к стенду. Подаём питание, проверяем прохождение самотестирования. Через ПО Moog проверяем связь, версию прошивки. Подаём тестовое задание, проверяем выход на клапан (осциллографом). Подключаем имитатор LVDT, проверяем обратную связь. Оставляем под нагрузкой на 4 часа — смотрим на стабильность.
- Итог: По итогам тестов модуль функционирует корректно. Предоставляем тест-протокол и фото/видео по запросу.
Новый оригинал vs восстановленный
Расскажу вам правду про эти контроллеры.
- Новый оригинал — это коробка с пломбами Moog. Конденсаторы свежие, процессор не гретый, калибровки заводские. У нас такой.
- Восстановленный — это плата, которую «подняли» со списанного станка. Часто на ней меняют только явно сгоревшие детали, а скрытые дефекты (деградация оптопар, уставшие конденсаторы) остаются. Ресурс — лотерея.
Цена у нас ориентировочная, финальная — по запросу. Наш новый оригинал дороже восстановленного на 40-50%, но это надёжность для ответственных механизмов. С нами вы получаете накладную, фото этикетки и серийник для проверки у Moog.
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли использовать D136-001-007 с энкодерами вместо LVDT?
Ответ: Нет, этот контроллер заточен под аналоговые датчики (LVDT, потенциометры). Для энкодеров нужна другая модель (например, D136-002-xxx).
Вопрос: Снята ли с производства эта модель?
Ответ: Да, для некоторых старых систем снята. У нас в наличии есть новая оригинальная партия.
Вопрос: Чем отличается D136-001-007 от D136-001-005?
Ответ: Цифры в конце могут означать разные версии прошивки или заводские преднастройки (например, тип входа задания — 0-10 В или 4-20 мА). Проверяйте по документации.
Вопрос: Можно ли заменить D136-001-007 без перепрограммирования?
Ответ: Если новый контроллер имеет ту же прошивку и вы загрузите старые параметры, то да. Но калибровку LVDT лучше провести заново.
Вопрос: Сбросятся ли настройки при пропадании питания?
Ответ: Нет, все настройки хранятся в энергонезависимой памяти.
Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Гарантия распространяется на скрытые заводские дефекты. На модули со следами вскрытия, залития или механических повреждений — не действует. Акт тестирования прилагается.
