Описание
Общее описание продукта

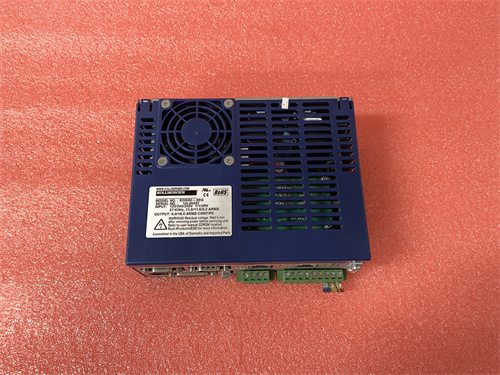

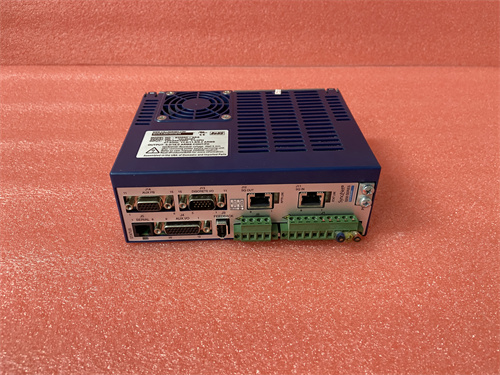

Основным объектом рассмотрения — DANAHER S20660-SRS (ссылка на продукт: [вставить ссылку]). Это промышленный серво-двигатель компании Danaher Motion (лидер в области высокоточных систем управления движением), разработанный для интеграции с серво-драйверами Danaher Kollmorgen AKD — широко используемых в робототехнике, лазерной обработке материалов, станках с ЧПУ и автоматизированных линиях сборки с повышенными требованиями к точности позиционирования и динамике. DANAHER S20660-SRS сочетает в себе компактный дизайн, высокую мощность и точный обратный отклик через встроенный высокоразрешающий энкодер, обеспечивая стабильную работу в условиях интенсивной промышленной эксплуатации (высокие скорости, быстрые запуски/остановки, вибрации). Благодаря герметичному исполнению, сертификации по международным стандартам и глубокой интеграции с экосистемой Danaher, DANAHER S20660-SRS стал ключевым компонентом в проектах, где качество продукции и производительность напрямую зависят от точности движения исполнительных механизмов. Особенно ценной является его совместимость с современными системами управления движением и возможность гибкой настройки через ПО Danaher WorkBench, что делает серво-двигатель идеальным для модернизации существующих установок и создания новых высокоточных автоматизированных решений.
Технические параметры продукта
- Тип устройства: Синхронный серво-двигатель с постоянными магнитами (IP67)
- Мощностные характеристики:
- Номинальная мощность: 0,6 кВт
- Номинальный момент вращения: 1,91 Н·м
- Максимальный момент вращения (кратковременный, 3 секунды): 5,73 Н·м
- Номинальная скорость: 3000 об/мин
- Максимальная скорость: 6000 об/мин
- Механические характеристики:
- Диаметр корпуса: 60 мм (ультракомпактный дизайн для плотного монтажа)
- Длина корпуса (без вала): 118 мм
- Вал: Диаметр 12 мм, длина 25 мм, с насечкой для фиксации (стальной вал, упрочненный)
- Крепление: Фланцевое крепление (4 отверстия, расстояние между отверстиями 40 мм)
- Момент инерции ротора: 15 кг·см²
- Устойчивость к нагрузкам: Осевое усилие ≤ 150 Н, радиальное усилие ≤ 300 Н
- Система обратной связи:
- Встроенный энкодер: Абсолютный энкодер 17 бит (131 072 такта на оборот) — для высокоточной позиционирования
- Тип сигнала энкодера: Sin/Cos (синусоидальные сигналы) с интерфейсом BiSS-C
- Электрические характеристики:
- Номинальный ток: 3,5 А
- Максимальный ток (кратковременный): 10,5 А
- Номинальное напряжение: 230 В AC (двуфазное)
- Сопротивление статора (фаза-фаза): 3,2 Ом
- Индуктивность статора (фаза-фаза): 12,8 мГн
- Операционные условия:
- Рабочая температура: от -10 °C до +40 °C (снижение мощности при температуре > 40 °C)
- Влажность: До 95% (без конденсации)
- Класс защиты: IP67 (защита от пыли и погружения в воду до 1 метра — подходит для внешнего монтажа)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к ударам: 50 g (пulse duration 11 ms)
- Дополнительные функции: Герметичный корпус (IP67), термостат для защиты от перегрева (встроенный датчик температуры PT100), защита от статического разряда (ESD ±8 кВ), сертификации CE, UL, IEC 60034-1 и ISO 9001
Преимущества и особенности
- Высокая точность позиционирования в компактном корпусе: Диаметр корпуса 60 мм и 17-битный энкодер BiSS-C делают DANAHER S20660-SRS уникальным для миниатюрных установок — например, на робототехнической ячейке для сборки микрокомпонентов он обеспечивает точность позиционирования ≤ 0,005 мм, позволяя манипулятору сбрасывать компоненты в размеры менее 1 мм. Максимальная скорость 6000 об/мин позволяет выполнять высокоскоростные операции без потери стабильности.
- Глубокая интеграция с серво-драйверами Danaher: DANAHER S20660-SRS автоматически распознается серво-драйверами Danaher Kollmorgen AKD, и его параметры (момент, скорость, ограничения) настраиваются через стандартное ПО Danaher WorkBench. Не требуется дополнительная калибровка энкодера — драйвер автоматически синхронизируется с двигателем, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Устойчивость в суровых промышленных условиях: Класс защиты IP67 защищает DANAHER S20660-SRS от пыли, масла и воды — например, на лазерном резчике он работает в условиях металлической пыли и охлаждающих жидкостей, а на линии обработки дерева — в присутствии опилок, без снижения производительности. Термостат с датчиком PT100 предотвращает перегрев двигателя при длительных интенсивных режимах.
- Экономия энергии и долговечность: Конструкция с постоянными магнитами обеспечивает высокую эффективность (до 90%) и низкие потери энергии при холостом ходу, снижая эксплуатационные затраты на электроэнергию. Упрочненный вал и высококачественные подшипники гарантируют срок службы более 10 000 часов при постоянной работе — значительно выше, чем у аналогов с электромагнитными возбуждениями.
- Универсальность в применениях: DANAHER S20660-SRS подходит для различных задач — от точного позиционирования на станках с ЧПУ до синхронного движения на автоматизированных линиях. Компактный дизайн позволяет интегрировать его в узкие зоны оборудования, а совместимость с драйверами Kollmorgen AKD делает его универсальным для проектов с разными требованиями к мощности и скорости.
Случаи применения в отраслях
- Робототехника (миниатюрные роботы для электроники): DANAHER S20660-SRS установлен на плечах робота Danaher Kollmorgen CR007, управляемого серво-драйвером AKD. Двигатель обеспечивает точность позиционирования роботной руки ≤ 0,01 мм, позволяя выполнять задачи сборки микросхем и упаковки с производительностью 120 циклов/час. Встроенный энкодер синхронизирует движения всех осей робота, предотвращая столкновения с оборудованием.
- Лазерная обработка материалов (лазерные маркеры): Серво-двигатель управляет движением рабочего стола лазерного маркера, интегрируясь с драйвером AKD. DANAHER S20660-SRS обеспечивает скорость движения стола до 3 м/с и точность позиционирования ≤ 0,02 мм, позволяя наносить маркировку на сложные поверхности с мелкими деталями. Герметичный корпус IP67 защищает двигатель от пыли и охлаждающих жидкостей.
- Машиностроение (фрезерные станки с ЧПУ): Двигатель установлен на осевых приводах миниатюрного фрезерного станка Haas Mini Mill, управляемого контроллером Danaher Kollmorgen IEC. DANAHER S20660-SRS регулирует положение инструмента с разрешением 0,0001 мм, обеспечивая обработку деталей из алюминия и пластика с высокой поверхностной качеством (Ra ≤ 0,4 мкм). Максимальный момент 5,73 Н·м позволяет быстро ускорять и останавливать инструмент, сокращая время обработки на 15%.
- Автоматизированные линии (линии сборки батареек): Серво-двигатель управляет конвейерами и роботными gripper-ами на линии сборки литиевых батареек, подключен к драйверу AKD. DANAHER S20660-SRS синхронизирует движение компонентов с точностью ≤ 0,05 мм, гарантируя равномерность сборки и соответствие стандартам безопасности. Компактный дизайн позволяет интегрировать двигатель в узкие зоны линии.
Сравнение с конкурентами
В таблице ниже представлено сравнение DANAHER S20660-SRS с аналогичными серво-двигателями:
| Параметр | DANAHER S20660-SRS | Siemens 1FK7063-5AF71-1AA0 | Yaskawa SGM7J-06A7C6S |
|---|---|---|---|
| Номинальная мощность | 0,6 кВт | 0,6 кВт | 0,6 кВт |
| Номинальный момент | 1,91 Н·м | 1,91 Н·м | 1,91 Н·м |
| Максимальная скорость | 6000 об/мин | 5000 об/мин | 6000 об/мин |
| Разрешение энкодера | 17 бит (131 072 PPR) | 17 бит (131 072 PPR) | 17 бит (131 072 PPR) |
| Класс защиты | IP67 | IP65 | IP67 |
| Совместимость с драйверами | Danaher Kollmorgen AKD | Siemens Sinamics S120 | Yaskawa Sigma-7 |
| Цена (примерная) | Средняя–Высокая | Высокая | Средняя |
Ключевые различия: DANAHER S20660-SRS выделяется более высокой максимальной скоростью (6000 об/мин) по сравнению с аналогом Siemens и лучшей герметизацией (IP67) по сравнению с Siemens IP65. Yaskawa SGM7J-06A7C6S имеет аналогичную спецификацию, но ограниченную совместимость с системами Danaher. Для проектов с требованиями к компактности, высокой точности и интеграцией с экипировкой Danaher DANAHER S20660-SRS является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с серво-драйвером: DANAHER S20660-SRS полностью совместим с драйверами Danaher Kollmorgen AKD. Для драйверов других брендов (Siemens Sinamics, Yaskawa Sigma) проверьте поддержку протокола BiSS-C и электрических параметров (напряжение, ток) — в некоторых случаях требуется дополнительная настройка.
- Оцените требования к мощности и моменту: Номинальная мощность 0,6 кВт и момент 1,91 Н·м подходит для легких и средних нагрузок (миниатюрные роботы, лазерные маркеры, миниатюрные станки). Для более тяжелых задач (штамповочные прессы, тяжелые манипуляторы) выберите модели с более высоким моментом (например, Danaher S20660-SRS-HD с моментом 3,82 Н·м).
- Учтите условия эксплуатации: Класс защиты IP67 делает двигатель подходящим для цехов с пылью, маслом или влажностью. Для экстремальных условий (температура < -10 °C или > 40 °C) выберите модели с расширенным температурным диапазоном (например, Danaher S20660-SRS-LT с диапазоном -20 °C до +50 °C).
- Определите требуемое разрешение позиционирования: 17-битный энкодер DANAHER S20660-SRS подходит для задач с точностью ≤ 0,01 мм. Для менее требовательных задач (конвейеры, упаковочные линии) можно рассмотреть модели с 14-битным энкодером для снижения стоимости.
Меры предосторожности
- При монтаже соблюдайте механические公差: Убедитесь в правильном центрировании вала двигателя с валом исполнительного механизма (поперечное смещение ≤ 0,05 мм) — нецентрированная установка приведет к износу подшипников и снижению срока службы DANAHER S20660-SRS. Используйте рекомендуемые крепежные элементы (шайбы, гайки) для фиксации фланца.
- Подключайте согласно схеме драйвера: Перед подключением к серво-драйверу проверьте правильность подключения фазного питания и сигналов энкодера — неправильное подключение может привести к повреждению обмотки двигателя или электроники энкодера. Используйте только оригинальные кабели Danaher для связи с драйвером.
- Защищайте двигатель от механических повреждений: Избегайте попадания на вал и корпус двигателя ударных нагрузок, металлических стружек или агрессивных жидкостей — это может повредить герметизацию IP67 и внутренние компоненты DANAHER S20660-SRS. При установке на открытом оборудовании используйте защитные кожухи для вала.
- Регулярно проверяйте состояние и температуру: Каждый месяц осматривайте двигатель на наличие царапин, утечек или коррозии, а также контролируйте температуру корпуса (не должна превышать 70 °C). Используйте ПО Danaher WorkBench для мониторинга параметров работы (ток, температура, ошибки) и выявления скрытых неисправностей.
- Не превышайте номинальные параметры: Не допускайте длительного превышения номинального тока (> 3,5 А) или скорости (> 3000 об/мин) — это приведет к перегреву обмотки и снижению срока службы двигателя. Используйте драйвер для ограничения максимальных параметров работы.
