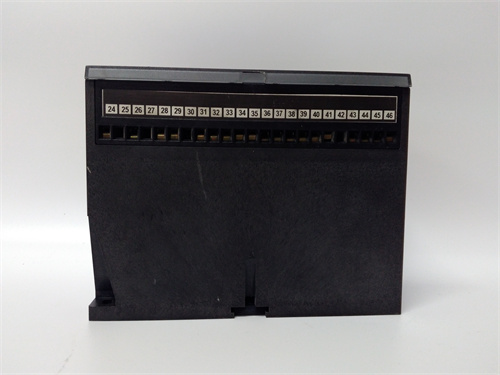

DEIF LSU-112DG

Описание

1. Описание продукта

2. Технические параметры продукта

1. Контролируемые параметры: Активная мощность (0–5000 кВт), реактивная мощность (0–5000 кВАр), ток (0–5 А AC), напряжение (0–690 В AC), частота (45–65 Гц)
2. Основные функции: Защита от перегрузки, распределение нагрузки между генераторами, сигнализация аварийных режимов, интеграция с системами автоматического включения/отключения (АВР)
3. Интерфейсы коммуникации: Поддержка протокола Modbus RTU (RS-485), скорость передачи данных 9600–115200 бод, возможность интеграции с центральными системами мониторинга
4. Входные/выходные сигналы: 4 аналоговых входа (4-20 мА), 6 цифровых входа (24 В DC), 4 релейных выхода (250 В AC/30 В DC, 5 А) для управления исполнительными механизмами
5. Питание: 24 В DC / 110/230 В AC, допуск отклонения напряжения ±20%, энергопотребление не более 8 Вт
6. Рабочие условия: Температурный диапазон от -25°C до +70°C, относительная влажность 5%–95% без конденсации, устойчивость к вибрациям до 2g
7. Защита: Класс защиты IP20 для корпуса, IP65 для фронтальной панели при использовании защитного кожуха
8. Совместимость: Полностью совместим с контроллерами DEIF (CGC400, GPU/2/GS) и ПЛК Siemens S7, ABB AC800M, Schneider Modicon, поддерживает интеграцию с генераторами любых марок
9. Габаритные размеры: 72×72×110 мм, стандартный размер для монтажа в панели управления (подходит для стандартных вырезов 68×68 мм)

3. Преимущества и особенности

1. Точная защита от перегрузки: DEIF LSU-112DG обеспечивает контроль мощности с погрешностью не более ±0.5%, что позволяет своевременно реагировать на превышение допустимых нагрузок и предотвращать повреждение генераторов и сети.
2. Гибкая конфигурация порогов: Возможность настройки индивидуальных порогов защиты и типов реакции (сигнал тревоги, отключение несущей нагрузки) через фронтальную панель или программное обеспечение DEIF ConfigSuite, адаптируя модуль под конкретные требования объекта.
3. Устойчивость к суровым условиям: Широкий температурный диапазон и устойчивость к вибрациям делают DEIF LSU-112DG подходящим для эксплуатации на морских судах, в строительных площадках и северных регионах, где другие модули защиты не могут работать стабильно.
4. Простота интеграции: Поддержка протокола Modbus RTU и стандартных размеров монтажа позволяют быстро интегрировать DEIF LSU-112DG в существующие системы автоматизации, не требуя сложных доработок.
5. Экономичность: Комплексная функциональность в одном компактном устройстве исключает необходимость установки нескольких специализированных модулей, снижая общую стоимость системы защиты и контроля.

4. Области применения и практические примеры

4.1 Области применения

4.2 Практические примеры

1. Морской пассажирский судно: На круизном лайнере DEIF LSU-112DG интегрирован с системой управления 4 дизель-генераторами, обеспечивая контроль нагрузки и предотвращение перегрузки при работе энергоемких систем (кондиционирование, освещение). Устойчивость к вибрациям и соленой влаге позволяла модулю работать стабильно в открытом море, снизив количество аварийных остановок на 30%.
2. Резервная электростанция пищевого завода: В крупном пищевом производстве DEIF LSU-112DG контролирует нагрузку на резервные дизель-генераторы, автоматически отключая некритические участки производства при превышении допустимых мощностей. Это позволило избежать повреждения генераторов и сохранить работу основных производственных линий во время отключения основной сети.
3. Автономная солнечная микросеть: В сельской местности DEIF LSU-112DG используется для распределения нагрузки между солнечными инверторами и дизель-генератором, обеспечивая плавное переключение и предотвращение перегрузки при пиковом потреблении. Это позволило увеличить срок службы оборудования на 25% и снизить расход дизельного топлива на 15%.

5. Сравнение с конкурентами

6. Рекомендации по выбору и меры предосторожности

6.1 Рекомендации по выбору

1. Если вам нужен компактный и точный модуль защиты от перегрузки для генераторных установок с интеграцией в существующие системы автоматизации, DEIF LSU-112DG является идеальным решением.
2. Для эксплуатации в суровых условиях (морские суда, промышленные цеха, холодные регионы) этот модуль предпочтительнее конкурентов благодаря расширенному температурному диапазону и устойчивости к вибрациям.
3. При модернизации старых систем защиты генераторов или построении новых автономных энергосистем DEIF LSU-112DG позволяет сократить время интеграции и снизить общую стоимость проекта.

6.2 Меры предосторожности

1. При подключении модуля DEIF LSU-112DG убедитесь, что напряжение питания соответствует указанному диапазону, чтобы избежать повреждения электронных компонентов.
2. Используйте экранированные кабели для подключения аналоговых и коммуникационных сигналов, чтобы снизить влияние электромагнитных помех на точность контроля параметров.
3. Не производите настройку порогов защиты во время работы генераторной установки или подключения к основной сети, чтобы избежать ложных сигналов и несанкционированного отключения оборудования.
4. Регулярно проверяйте состояние контактов и кабелей, очищайте модуль от пыли раз в квартал, особенно в пыльных промышленных средах, чтобы поддерживать стабильную работу.
