Описание
SCM-1
Общее описание продукта

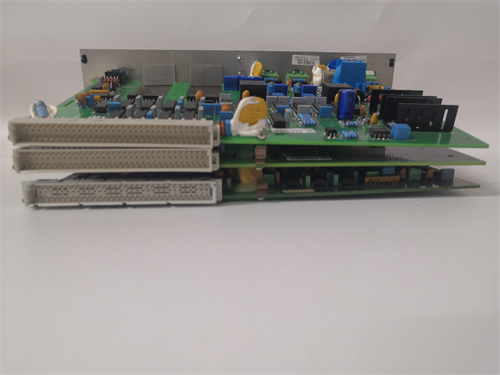

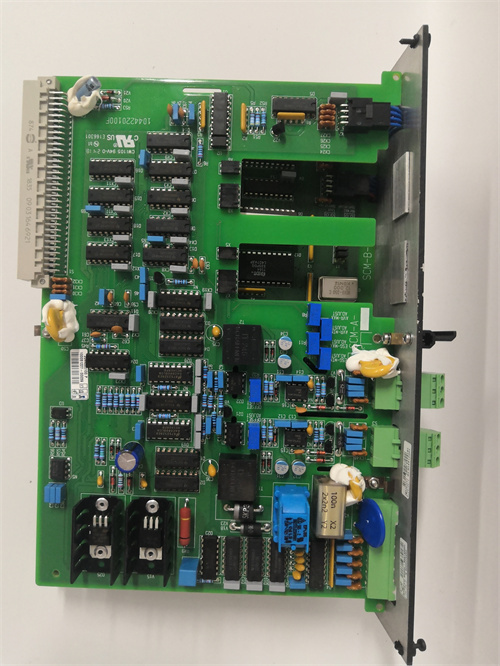

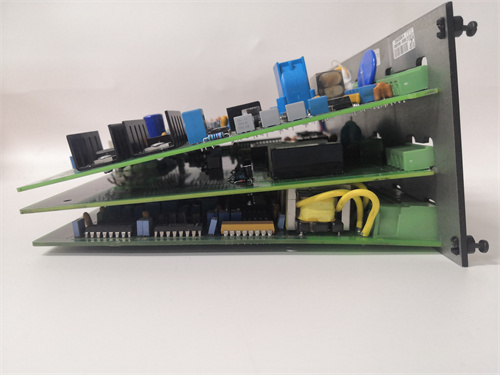

Основным объектом рассмотрения — DEIF SCM-1 1044220100D (ссылка на продукт: [вставить ссылку]). Это многофункциональный контроллер синхронизации и управления генераторами компании DEIF (специалист в области автоматизации энергетических систем), разработанный для управления параллельным запуском, синхронизацией и распределением нагрузки между генераторами в автономных энергетических комплексах и системах резервного питания. Широко применяется в энергетике (автономные электростанции, микросети), морской промышленности (судовые генераторные установки), нефтегазовой промышленности (запасные электростанции на промыслах) и объектов инфраструктуры (больницы, дата-центры), DEIF SCM-1 1044220100D специализируется на обеспечении стабильности работы энергетических систем, точной синхронизации генераторов и оптимизации распределения электронагрузки.
DEIF SCM-1 1044220100D отличается высокой точностью синхронизации, расширенной функциональностью управления и полной совместимостью с различными типами генераторов (синхронные, асинхронные) и инверторами. Благодаря использованию высокопроизводительных микропроцессоров и адаптивных алгоритмов синхронизации DEIF SCM-1 1044220100D стабильно работает в условиях переменной нагрузки и кратковременных перенапряжений — типичных для автономных энергетических систем.
Как ключевой компонент управления генераторами, DEIF SCM-1 1044220100D оснащен интуитивным интерфейсом для настройки параметров, отслеживания состояния системы и выполнения диагностики в реальном времени. Его компактный дизайн, высокая отказоустойчивость и сертификация по международным стандартам делают DEIF SCM-1 1044220100D предпочтительным выбором для объектов, где требуется надежная и эффективная управление энергетическими комплексами.
Технические параметры продукта
- Тип устройства: Контроллер синхронизации и управления генераторами, моноблочный дизайн, для параллельного запуска 1–4 генераторов
- Параметры синхронизации:
- Тип синхронизации: Автоматическая/ручная синхронизация по трем параметрам (напряжение, частота, фазовый сдвиг)
- Точность синхронизации: ±0.01 Гц (частота), ±1% (напряжение), ±1° (фазовый сдвиг)
- Диапазон частоты: 45–65 Гц (настраиваемый), диапазон напряжения: 80–120% номинального (0.8–1.2 Un)
- Время синхронизации: ≤ 3 секунды (при нормированных параметрах)
- Параметры управления нагрузкой:
- Тип распределения нагрузки: Пропорциональное распределение по мощности (активная/реактивная), настраиваемые коэффициенты
- Диапазон управления активной мощностью: 0–100% номинальной мощности генератора
- Диапазон управления реактивной мощностью: 0–100% номинальной мощности генератора
- Точность регулирования мощности: ±1% от полного диапазона
- Интерфейсы и коммуникации:
- Аналоговые входы: 8 каналов (4–20 мА DC) для измерения мощности, напряжения, тока
- Аналоговые выходы: 4 канала (4–20 мА DC) для управления приводами генератора (регулятор скорости, регулятор напряжения)
- Цифровые входы/выходы: 16 цифровых входов (24 В DC) и 12 цифровых выходов (24 В DC, 0.5 А/канал)
- Шины связи: RS485 (Modbus RTU), Ethernet (Modbus TCP, TCP/IP), опционально — Profibus DP
- Дисплей: LCD-дисплей 3.5 дюйма, цветной, с сенсорной панелью (для настройки и мониторинга)
- Защитные функции и эксплуатационные условия:
- Защита: От перегрузки (активная/реактивная), переvoltaжа/недовольта, перегрева генератора, потери синхронизма, короткого замыкания
- Степень защиты: IP20 (для монтажа в закрытых шкафах), IP54 (опционально — для монтажа в открытом пространстве)
- Рабочая температура: -20 °C до +60 °C (без снижения функциональности)
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрации: 5 g (5–500 Гц, согласно IEC 60068-2-6)
- Механические характеристики:
- Габаритные размеры: 180 мм (ширина) × 120 мм (высота) × 80 мм (глубина)
- Масса: ≈ 1.0 кг
- Тип монтажа: DIN-рейковое крепление (35 мм, согласно EN 60715) или настенное крепление
- Корпус: Пластиковый корпус с металлическим каркасом, устойчивый к механическим повреждениям
- Дополнительные функции: Функция самодиагностики (проверка каналов, связи, компонентов), логирование событий (последние 1000 событий), автоматический переключение на резервный генератор, совместимость с программным обеспечением DEIF PC-Tools, сертификации CE, UL, DNV GL (для морских приложений), ISO 9001.
Преимущества и особенности
- Высокая точность синхронизации и управления нагрузкой: DEIF SCM-1 1044220100D обеспечивает синхронизацию генераторов с точностью ±0.01 Гц по частоте и ±1° по фазовому сдвигу, предотвращая появление ударных токов при параллельном запуске. Адаптивный алгоритм распределения нагрузки позволяет равномерно распределять активную и реактивную мощность между 1–4 генераторами, оптимизируя их работу и продлевая срок службы.
- Многофункциональность и гибкость: Контроллер сочетает в себе функции синхронизации, управления нагрузкой, защиты генераторов и мониторинга системы — это устраняет необходимость в нескольких отдельных устройствах. Поддержка различных типов генераторов (синхронные, асинхронные) и шин связи (Modbus RTU/TCP, Profibus DP) делает DEIF SCM-1 1044220100D универсальным решением для различных энергетических систем.
- Простота в настройке и эксплуатации: Цветной сенсорный LCD-дисплей и программное обеспечение DEIF PC-Tools позволяют инженерам быстро настраивать параметры синхронизации, защиты и управления без специального образования. Функция логирования событий и самодиагностики облегчает выявление и устранение неполадок, сокращая время простоя системы.
- Высокая отказоустойчивость и безопасность: Комплекс защитных функций (от перегрузки, переvoltaжа, потери синхронизма) предотвращает повреждение генераторов и оборудования при нештатных ситуациях. Высококачественные компоненты и защищенный дизайн обеспечивают длительный срок службы (MTBF > 80 000 часов), что критично для объектов с высокими требованиями к непрерывности питания (больницы, дата-центры).
- Компактность и универсальность монтажа: DIN-рейковое или настенное крепление, а также компактные габариты (180×120×80 мм) позволяют монтировать DEIF SCM-1 1044220100D в тесных электрощитах или на объектах с ограниченным пространством (например, на кораблях, мобильных электростанциях).
Случаи применения в отраслях
- Энергетика (автономная микросеть): DEIF SCM-1 1044220100D установлен в автономной микросети сельской местности, состоящей из 3 дизельных генераторов (по 100 кВт). Контроллер автоматически синхронизирует генераторы при запуске, распределяет нагрузку пропорционально их мощности и переключает на резервный генератор при отказе основного. LCD-дисплей позволяет операторам отслеживать параметры системы (напряжение, частота, мощность), а логирование событий упрощает техническое обслуживание.
- Морская промышленность (судовая электростанция): На торговом судне DEIF SCM-1 1044220100D управляет двумя синхронными генераторами (по 250 кВт). Контроллер синхронизирует генераторы с судовой сетью, регулирует реактивную мощность для поддержания стабильного напряжения и защищает генераторы от перегрузки при работе энергозависимых устройств (круизные установки, оборудование трюма). Сертификация DNV GL подтверждает соответствие требованиям морской промышленности.
- Нефтегазовая промышленность (запасная электростанция): На нефтяном промысле DEIF SCM-1 1044220100D контролирует два газовых генератора (по 500 кВт) в системе резервного питания. При отключении основной сети контроллер автоматически запускает и синхронизирует генераторы, обеспечивая питание критического оборудования (насосы, системы безопасности). Функция автоматического распределения нагрузки предотвращает перегрузку одного генератора при неравномерной нагрузке.
- Инфраструктура (дата-центр): В дата-центре DEIF SCM-1 1044220100D управляет системой резервного питания на основе двух дизельных генераторов (по 1 МВт). Контроллер синхронизирует генераторы с UPS (непрерывный источник питания), поддерживает стабильную частоту и напряжение при резких скачках нагрузки (при перезагрузке серверов) и защищает генераторы от коротких замыканий. Связь через Ethernet позволяет дистанционно отслеживать состояние системы через систему мониторинга.
Сравнение с конкурентами
В таблице ниже представлено сравнение DEIF SCM-1 1044220100D с аналогичными контроллерами синхронизации:
| Параметр | DEIF SCM-1 1044220100D | ABB PGC200 (Power Generation Controller) | Siemens S7-1200 + Sinamics V90 (комплексное решение) |
|---|---|---|---|
| Количество управляемых генераторов | 1–4 | 1–6 | 1–2 (без дополнительных модулей) |
| Точность синхронизации (частота) | ±0.01 Гц | ±0.02 Гц | ±0.01 Гц |
| Типы шин связи | RS485, Ethernet, опционально Profibus DP | Ethernet, Modbus RTU/TCP | Profinet, Ethernet/IP |
| Защитные функции | Перегрузка, переvoltaжа, потеря синхронизма и др. | Аналогичный набор | Ограниченный (требует дополнительных модулей защиты) |
| Дисплей | Цветной LCD 3.5 дюйма, сенсорный | Монохромный LCD | Отсутствует (требует подключения ПК) |
| MTBF | > 80 000 часов | > 70 000 часов | > 60 000 часов (комплексное решение) |
| Цена (примерная) | Средняя–Высокая | Высокая | Средняя (но требует дополнительных модулей) |
Ключевые различия: DEIF SCM-1 1044220100D предлагает более компактное решение с встроенным цветным сенсорным дисплеем и полным набором защитных функций, в то время как комплексное решение Siemens требует подключения ПК и дополнительных модулей для защиты. Точность синхронизации сопоставима с аналогом ABB, но DEIF SCM-1 1044220100D имеет более доступную цену и простоту в настройке. Особое преимущество — сертификация DNV GL для морских приложений, что делает его незаменимым для судовых электростанций.
Советы по выбору
- Определите количество генераторов и требования к синхронизации: DEIF SCM-1 1044220100D управляет 1–4 генераторами — подходит для средних по сложности энергетических систем. Если требуется управление более чем 4 генераторами, лучше выбрать модель DEIF SCM-2 или аналог ABB PGC200.
- Проверьте условия эксплуатации: Для морских объектов или промыслов с агрессивной средой выберите вариант с степенью защиты IP54. Для обычных электрощитах подойдет стандартная версия IP20.
- Оцените потребности в связи: Если требуется дистанционное мониторирование через Ethernet, убедитесь в наличии соответствующего интерфейса. Для старых систем с RS485 подойдет стандартный Modbus RTU.
- Учтите требования к безопасности: Для объектов с высокими требованиями к непрерывности питания (дата-центры, больницы) полный набор защитных функций DEIF SCM-1 1044220100D делает его оптимальным выбором — он предотвращает повреждение генераторов и обеспечивает быструю восстановление системы при отказе.
Меры предосторожности
- Правильная установка и подключение: Монтируйте DEIF SCM-1 1044220100D в хорошо проветренном месте, обеспечивая расстояние не менее 10 см от других устройств для охлаждения. При подключении к генераторам и датчикам проверяйте правильность полярности и соответствие сигналов (аналоговые/цифровые) — неправильное подключение может повредить контроллер или генератор.
- Настройка параметров синхронизации: Перед запуском настройте параметры синхронизации (частота, напряжение, фазовый сдвиг) в соответствии с техническими характеристиками генераторов. Не изменяйте параметры защиты без необходимости — это может привести к нештатным ситуациям (перегрузка, потеря синхронизма).
- Регулярное мониторирование и обслуживание: Ежемесячно проверяйте состояние контроллера через LCD-дисплей или программное обеспечение DEIF PC-Tools — контролируйте параметры системы, логи событий и наличие ошибок. Очищайте корпус от пыли, чтобы обеспечить эффективное охлаждение.
- Защита от электромагнитных помех: При монтаже вблизи мощного электрооборудования (двигателей, трансформаторов) используйте экранированные кабели для подключения контроллера к датчикам и генераторам. Соблюдайте правила заземления — это снизит влияние внешних помех.
- Использование оригинальных запчастей: При ремонте или замене компонентов используйте только оригинальные комплектующие DEIF. Неоригинальные детали могут снизить надежность работы DEIF SCM-1 1044220100D и привести к отказам системы.
