Описание
1. Описание продукта

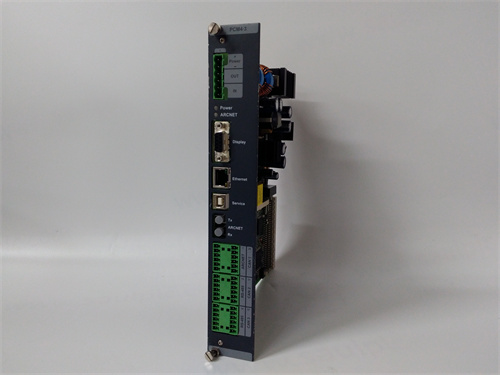

DEIF PCM4-1 — это высокоточный модуль измерения и контроля мощности, разработанный компанией DEIF для интеграции в системы автоматизации генераторных установок, электростанций и промышленных сетей, который выполняет ключевую роль в реальном времени мониторинге активной, реактивной и полной мощности электрических нагрузок. DEIF PCM4-1 обеспечивает точное измерение параметров трехфазных сетей, передачу данных в центральные контроллеры ПЛК и генерацию сигналов тревоги при превышении заданных порогов мощности. В сценариях эксплуатации, таких как резервные электростанции данных центров, морские суда и промышленные объекты с высокими требованиями к энергоэффективности, DEIF PCM4-1 демонстрирует высокую устойчивость к электромагнитным помехам, вибрациям и экстремальным температурам, гарантируя надежную работу даже при длительных высоких нагрузках. Благодаря компактному дизайну и простой конфигурации, DEIF PCM4-1 легко интегрируется с существующими системами автоматизации, становясь незаменимым инструментом для оптимизации энергопотребления и защиты оборудования.
2. Технические параметры продукта
- Измеряемые параметры: Трехфазное напряжение (0–690 В AC), ток (0–5 А AC), активная мощность (0–10000 кВт), реактивная мощность (0–10000 кВАр), полная мощность (0–10000 кВА), коэффициент мощности
- Точность измерений: ±0.2% для напряжения и тока, ±0.5% для активной/реактивной мощности, ±0.05 для коэффициента мощности
- Интерфейсы коммуникации: Поддержка протокола Modbus RTU (RS-485), скорость передачи данных 9600–115200 бод, интеграция с ПЛК и системами мониторинга
- Входные/выходные сигналы: 3 аналоговых входа для подключения трансформаторов напряжения/тока, 2 аналоговых выхода 4-20 мА, 3 релейных выхода (250 В AC/30 В DC, 5 А) для сигнализации
- Питание: 24 В DC / 110/230 В AC, допуск отклонения напряжения ±20%, энергопотребление не более 6 Вт
- Рабочие условия: Температурный диапазон от -25°C до +70°C, относительная влажность 5%–95% без конденсации, устойчивость к вибрациям до 2g
- Защита: Класс защиты IP20 для корпуса, IP65 для фронтальной панели при использовании защитного кожуха
- Совместимость: Полностью совместим с контроллерами DEIF (CGC400, MCS-2) и ПЛК Siemens S7, ABB AC800M, Schneider Modicon, поддерживает интеграцию с генераторами любых марок
- Габаритные размеры: 72×72×100 мм, стандартный размер для монтажа в панели управления (подходит для стандартных вырезов 68×68 мм)
3. Преимущества и особенности
- Высокая точность измерений: DEIF PCM4-1 обеспечивает точное фиксирование мощности с минимальной погрешностью, что критически важно для оптимизации работы генераторных установок и предотвращения перегрузок.
- Компактный дизайн и простота монтажа: Малые габаритные размеры позволяют устанавливать DEIF PCM4-1 в ограниченном пространстве шкафов управления, а стандартный монтаж на DIN-рейку упрощает интеграцию в существующие системы.
- Устойчивость к внешним факторам: Специальные схемы фильтрации помех и расширенный температурный диапазон делают DEIF PCM4-1 подходящим для эксплуатации в промышленных условиях с интенсивными электромагнитными полями и вибрациями.
- Гибкая конфигурация: Возможность настройки порогов мощности и типов реакции (сигнал тревоги, отключение нагрузки) через программное обеспечение DEIF ConfigSuite, адаптируя модуль под конкретные требования объекта.
- Энергоэффективность: Низкое энергопотребление и возможность интеграции с системами управления энергопотреблением позволяют использовать DEIF PCM4-1 в автономных микросетях с ограниченными ресурсами.
4. Области применения и практические примеры
4.1 Области применения
Широко используется в резервных электростанциях, морских и речных судах, данных центрах, автономных микросетях с возобновляемыми источниками энергии и промышленных предприятиях для мониторинга и контроля мощности электрических нагрузок.
4.2 Практические примеры
- Данные центр с резервной электростанцией: В крупном европейском данных центре DEIF PCM4-1 интегрирован с системой автоматизации для контроля мощности серверных стоек и резервных дизель-генераторов. Высокая точность измерений позволяла оптимизировать распределение нагрузки, снизив расход топлива на 12%.
- Морской пассажирский судно: На круизном лайнере DEIF PCM4-1 контролирует мощность энергоемких систем (кондиционирование, освещение, холодильные установки), отправляя сигналы тревоги при превышении порогов. Устойчивость к вибрациям и соленой влаге гарантировала стабильную работу в открытом море.
- Автономная солнечная микросеть: В сельской местности DEIF PCM4-1 используется для мониторинга мощности солнечных инверторов и дизель-генератора, обеспечивая плавное переключение между источниками и предотвращение перегрузки сети при пиковом потреблении.
5. Сравнение с конкурентами
| Параметр сравнения | DEIF PCM4-1 | Конкурент (модуль измерения мощности другого бренда) |
|---|---|---|
| Точность измерения мощности | ±0.5% | ±1.2% |
| Температурный диапазон | -25°C до +70°C | -10°C до +55°C |
| Поддерживаемые протоколы | Modbus RTU | Только аналоговые выходы |
| Габаритные размеры | 72×72×100 мм | 96×96×120 мм |
| Совместимость | ПЛК любых марок, контроллеры DEIF | Только собственные контроллеры |
6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Если вам нужен компактный и точный модуль для мониторинга мощности трехфазных сетей с интеграцией в существующие системы ПЛК, DEIF PCM4-1 является идеальным решением.
- Для эксплуатации в суровых условиях (морские суда, промышленные цеха, холодные регионы) этот модуль предпочтительнее конкурентов благодаря расширенному температурному диапазону и устойчивости к вибрациям.
- При модернизации систем мониторинга энергопотребления или построении новых резервных электростанций DEIF PCM4-1 позволяет сократить количество устройств и упростить управление энергетической системой.
6.2 Меры предосторожности
- При подключении модуля DEIF PCM4-1 убедитесь, что напряжение питания соответствует указанному диапазону, чтобы избежать повреждения электронных компонентов.
- Используйте сертифицированные трансформаторы напряжения и тока для подключения к модулю, чтобы обеспечить точность измерений и безопасность эксплуатации.
- Не производите настройку порогов мощности во время работы генераторной установки или подключения к основной сети, чтобы избежать ложных сигналов и несанкционированного отключения оборудования.
- Регулярно проверяйте состояние контактов и кабелей, очищайте модуль от пыли раз в квартал, особенно в пыльных промышленных средах, чтобы поддерживать стабильную работу.
