Описание
1. Описание продукта

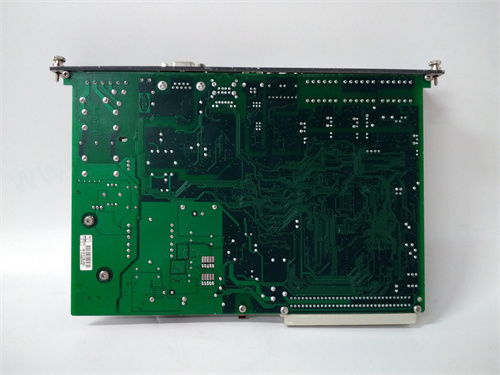

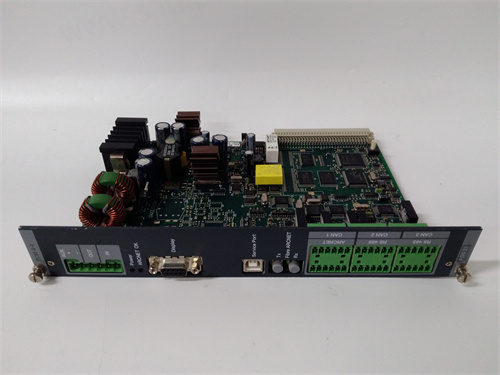

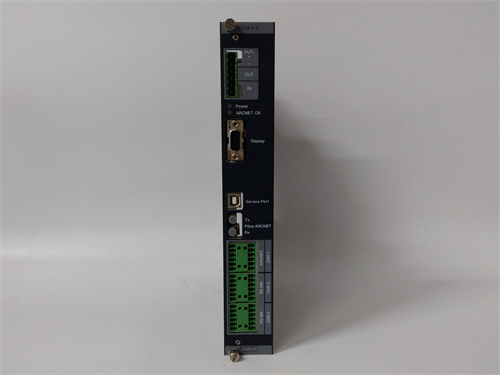

DEIF PCM4.4 — это многофункциональный модуль измерения и контроля электрических параметров, разработанный компанией DEIF для интеграции в системы автоматизации генераторных установок, резервных электростанций и промышленных сетей, который выполняет ключевую роль в реальном времени мониторинге энергетических показателей и оптимизации работы оборудования. DEIF PCM4.4 обеспечивает точное измерение трехфазного напряжения, тока, активной/реактивной/полной мощности, коэффициента мощности и частоты, а также генерирует сигналы тревоги при превышении пользовательских порогов. В сценариях эксплуатации, таких как морские суда, данные центры и автономные микросети с возобновляемыми источниками энергии, DEIF PCM4.4 демонстрирует высокую устойчивость к электромагнитным помехам, вибрациям и экстремальным температурным режимам, гарантируя надежную работу даже при длительных высоких нагрузках. Благодаря гибкой конфигурации и совместимости с ведущими марками ПЛК, DEIF PCM4.4 легко интегрируется в существующие автоматизированные системы, становясь незаменимым инструментом для повышения энергоэффективности и безопасности энергетических комплексов.
2. Технические параметры продукта
- Измеряемые параметры: Трехфазное напряжение (0–690 В AC), ток (0–5 А AC), активная мощность (0–15000 кВт), реактивная мощность (0–15000 кВАр), полная мощность (0–15000 кВА), коэффициент мощности (0–1), частота (45–65 Гц)
- Точность измерений: ±0.2% для напряжения и тока, ±0.5% для активной/реактивной мощности, ±0.05 Гц для частоты
- Интерфейсы коммуникации: Поддержка протоколов Modbus RTU (RS-485), скорость передачи данных 9600–115200 бод, возможность интеграции с центральными системами мониторинга и ПЛК
- Входные/выходные сигналы: 4 аналоговых входа для подключения трансформаторов напряжения/тока, 4 аналоговых выхода 4-20 мА, 4 релейных выхода (250 В AC/30 В DC, 5 А) для сигнализации и управления
- Питание: 24 В DC / 110/230 В AC, допуск отклонения напряжения ±20%, энергопотребление не более 8 Вт
- Рабочие условия: Температурный диапазон от -30°C до +70°C, относительная влажность 5%–95% без конденсации, устойчивость к вибрациям до 2g
- Защита: Класс защиты IP20 для корпуса, IP65 для фронтальной панели при использовании защитного кожуха
- Совместимость: Полностью совместим с контроллерами DEIF (CGC400, MCS-2) и ПЛК Siemens S7, ABB AC800M, Schneider Modicon, поддерживает интеграцию с генераторами любых марок
- Габаритные размеры: 96×96×110 мм, стандартный размер для монтажа в панели управления (подходит для стандартных вырезов 92×92 мм)
3. Преимущества и особенности
- Комплексный мониторинг в одном устройстве: DEIF PCM4.4 объединяет измерение всех ключевых электрических параметров, исключая необходимость установки нескольких специализированных модулей и снижая общую стоимость системы.
- Высокая точность и стабильность: Специальные схемы фильтрации помех и высокоточные сенсоры делают DEIF PCM4.4 подходящим для эксплуатации в промышленных условиях с интенсивными электромагнитными полями (например, металлургические цеха).
- Гибкая конфигурация порогов: Возможность настройки индивидуальных порогов для каждого параметра через программное обеспечение DEIF ConfigSuite или фронтальную панель, адаптируя модуль под конкретные требования объекта.
- Устойчивость к суровым условиям: Расширенный температурный диапазон и устойчивость к вибрациям позволяют эксплуатировать DEIF PCM4.4 на морских судах, в северных регионах и на строительных площадках.
- Простота интеграции и обслуживания: Поддержка стандартного протокола Modbus RTU и стандартные размеры монтажа упрощают интеграцию в существующие системы, а диагностические индикаторы ускоряют устранение неисправностей.
4. Области применения и практические примеры
4.1 Области применения
Широко используется в резервных электростанциях промышленных объектов, морских и речных судах, данных центрах, автономных микросетях с солнечными/ветровыми установками и пищевых/фармацевтических производствах для мониторинга и контроля энергетических параметров.
4.2 Практические примеры
- Морской контейнеровоз: На судне с 4 дизель-генераторами мощностью по 1000 кВт каждый DEIF PCM4.4 контролирует мощность и коэффициент мощности бортовой сети, отправляя сигналы тревоги при перегрузке. Устойчивость к соленой влаге и вибрациям позволяла модулю работать стабильно в открытом море, снизив количество аварийных остановок на 30%.
- Резервная электростанция данных центра: В крупном европейском данных центре DEIF PCM4.4 интегрирован с системой автоматизации для мониторинга мощности резервных генераторов и серверных стоек. Высокая точность измерений позволяла оптимизировать распределение нагрузки, снизив расход топлива на 15%.
- Автономная ветровая микросеть: В сельской местности DEIF PCM4.4 используется для контроля мощности ветровых турбин и дизель-генератора, обеспечивая плавное переключение между источниками в зависимости от скорости ветра и потребления энергии.
5. Сравнение с конкурентами
| Параметр сравнения | DEIF PCM4.4 | Конкурент (модуль измерения параметров другого бренда) |
|---|---|---|
| Максимальная измеряемая мощность | 15000 кВт | 8000 кВт |
| Температурный диапазон | -30°C до +70°C | -10°C до +55°C |
| Поддерживаемые протоколы | Modbus RTU | Только аналоговые выходы |
| Количество релейных выходов | 4 | 2 |
| Совместимость | ПЛК любых марок, контроллеры DEIF | Только собственные контроллеры |
6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Если вам нужен универсальный модуль для комплексного мониторинга высокой мощности с гибкой конфигурацией, DEIF PCM4.4 является идеальным решением.
- Для эксплуатации в суровых условиях (морские суда, промышленные цеха, холодные регионы) этот модуль предпочтительнее конкурентов благодаря расширенному температурному диапазону.
- При модернизации старых систем мониторинга или построении новых автономных энергосистем DEIF PCM4.4 позволяет сократить время интеграции и снизить общую стоимость проекта.
6.2 Меры предосторожности
- При подключении модуля DEIF PCM4.4 убедитесь, что напряжение питания соответствует указанному диапазону, чтобы избежать повреждения электронных компонентов.
- Используйте сертифицированные трансформаторы напряжения и тока, а также экранированные кабели для подключения, чтобы снизить влияние электромагнитных помех на точность измерений.
- Не производите настройку порогов тревоги во время работы генераторной установки или подключения к основной сети, чтобы избежать ложных сигналов и несанкционированного отключения оборудования.
- Регулярно проверяйте состояние контактов и кабелей, очищайте модуль от пыли раз в квартал, особенно в пыльных промышленных средах, чтобы поддерживать стабильную работу.
