Описание
1. Описание продукта

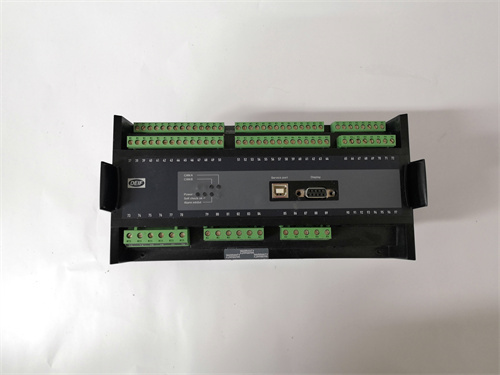

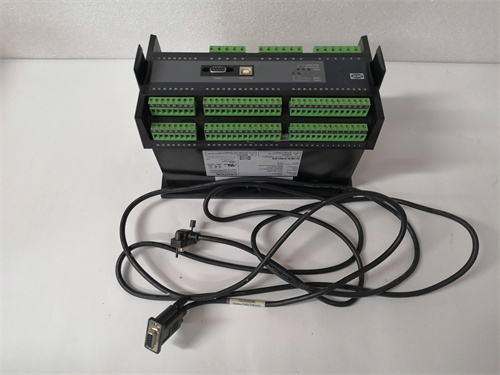

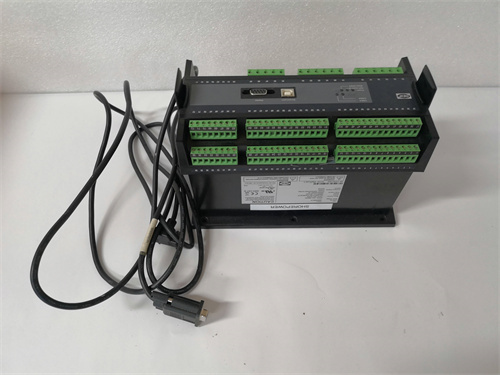

DEIF PPM-3DG — это специализированный модуль измерения и контроля активной и реактивной энергии, разработанный компанией DEIF для интеграции в системы автоматизации генераторных установок, резервных электростанций и промышленных сетей, который выполняет ключевую роль в учете энергопотребления и оптимизации работы энергетических комплексов. DEIF PPM-3DG обеспечивает точное измерение и накопление данных о потребленной/выработанной энергии, передачу информации в центральные системы мониторинга и генерацию сигналов при достижении заданных лимитов. В сценариях эксплуатации, таких как морские суда, данные центры, автономные микросети с возобновляемыми источниками энергии и промышленные предприятия, DEIF PPM-3DG демонстрирует высокую устойчивость к электромагнитным помехам, вибрациям и экстремальным температурным режимам, гарантируя надежную работу даже при длительных высоких нагрузках. Благодаря компактному дизайну и простой конфигурации, DEIF PPM-3DG легко интегрируется с контроллерами DEIF и сторонними ПЛК, становясь незаменимым инструментом для точного учета энергии и повышения энергоэффективности.
2. Технические параметры продукта
- Измеряемые параметры: Трехфазное напряжение (0–690 В AC), ток (0–5 А AC), активная/реактивная/полная мощность, активная/реактивная энергия (0–999999 кВт·ч/кВАр·ч), частота (45–65 Гц), коэффициент мощности
- Точность измерений: ±0.2% для напряжения и тока, ±0.5% для мощности, класс точности 0.5 по энергии
- Интерфейсы коммуникации: Поддержка протокола Modbus RTU (RS-485), скорость передачи данных 9600–115200 бод, интеграция с системами учета энергии и ПЛК
- Входные/выходные сигналы: 3 аналоговых входа для подключения трансформаторов напряжения/тока, 2 аналоговых выхода 4-20 мА, 2 релейных выхода (250 В AC/30 В DC, 5 А) для сигнализации
- Питание: 24 В DC / 110/230 В AC, допуск отклонения напряжения ±20%, энергопотребление не более 6 Вт
- Рабочие условия: Температурный диапазон от -25°C до +70°C, относительная влажность 5%–95% без конденсации, устойчивость к вибрациям до 2g
- Защита: Класс защиты IP20 для корпуса, IP65 для фронтальной панели при использовании защитного кожуха
- Совместимость: Полностью совместим с контроллерами DEIF (CGC400, MCS-2) и ПЛК Siemens S7, ABB AC800M, Schneider Modicon, поддерживает интеграцию с генераторами любых марок
- Габаритные размеры: 72×72×110 мм, стандартный размер для монтажа в панели управления (подходит для стандартных вырезов 68×68 мм)
3. Преимущества и особенности
- Высокая точность учета энергии: DEIF PPM-3DG соответствует классу точности 0.5 по энергии, что гарантирует точные данные для бухгалтерского учета и анализа энергопотребления, исключая ошибки при расчете затрат.
- Компактный дизайн и простота монтажа: Малые габаритные размеры позволяют устанавливать DEIF PPM-3DG в ограниченном пространстве шкафов управления, а стандартный монтаж на DIN-рейку упрощает интеграцию в существующие системы без дополнительных доработок.
- Устойчивость к внешним факторам: Специальные схемы фильтрации помех и расширенный температурный диапазон делают DEIF PPM-3DG подходящим для эксплуатации в промышленных условиях с интенсивными электромагнитными полями и вибрациями (например, металлургические цеха, морские суда).
- Гибкая конфигурация: Возможность настройки лимитов энергопотребления и типов реакции (сигнал тревоги, блокировка нагрузки) через программное обеспечение DEIF ConfigSuite, адаптируя модуль под конкретные требования объекта.
- Простота интеграции: Поддержка стандартного протокола Modbus RTU позволяет быстро интегрировать DEIF PPM-3DG с системами мониторинга и учета энергии, не требуя сложных программных разработок.
4. Области применения и практические примеры
4.1 Области применения
Широко используется в резервных электростанциях, морских и речных судах, данных центрах, автономных микросетях с солнечными/ветровыми установками и промышленных предприятиях для точного учета активной и реактивной энергии.
4.2 Практические примеры
- Морской грузовой судно: На торговом судне с 3 дизель-генераторами DEIF PPM-3DG контролирует энергопотребление бортовых систем (кондиционирование, холодильные установки), передавая данные в центральную систему управления судном. Точность учета позволяла оптимизировать расход топлива, снизив эксплуатационные затраты на 10%.
- Резервная электростанция данных центра: В крупном европейском данных центре DEIF PPM-3DG используется для учета энергии, выработанной резервными дизель-генераторами при отключении основной сети. Данные модуля используются для анализа надежности питания и расчета затрат на резервное энергоснабжение.
- Автономная солнечная микросеть: В сельской местности DEIF PPM-3DG учетает энергию, выработанную солнечными панелями и потребленную локальными нагрузками, обеспечивая контроль баланса энергии и отправку сигналов при недостатке выработки для включения дизель-генератора.
5. Сравнение с конкурентами
| Параметр сравнения | DEIF PPM-3DG | Конкурент (модуль учета энергии другого бренда) |
|---|---|---|
| Класс точности по энергии | 0.5 | 1.0 |
| Температурный диапазон | -25°C до +70°C | -10°C до +55°C |
| Поддерживаемые протоколы | Modbus RTU | Только аналоговые выходы |
| Габаритные размеры | 72×72×110 мм | 96×96×120 мм |
| Совместимость | ПЛК любых марок, контроллеры DEIF | Только собственные контроллеры |
6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Если вам нужен точный модуль для учета активной и реактивной энергии с интеграцией в существующие системы автоматизации, DEIF PPM-3DG является идеальным решением.
- Для эксплуатации в суровых условиях (морские суда, промышленные цеха, холодные регионы) этот модуль предпочтительнее конкурентов благодаря расширенному температурному диапазону и устойчивости к вибрациям.
- При модернизации систем учета энергии или построении новых автономных энергосистем DEIF PPM-3DG позволяет сократить количество устройств и упростить процесс анализа энергопотребления.
6.2 Меры предосторожности
- При подключении модуля DEIF PPM-3DG убедитесь, что напряжение питания соответствует указанному диапазону, чтобы избежать повреждения электронных компонентов.
- Используйте сертифицированные трансформаторы напряжения и тока, а также экранированные кабели для подключения, чтобы снизить влияние электромагнитных помех на точность измерений.
- Не производите сброс данных о энергии во время процесса учета, чтобы избежать потери важной информации для бухгалтерского учета.
- Регулярно проверяйте состояние контактов и кабелей, очищайте модуль от пыли раз в квартал, особенно в пыльных промышленных средах, чтобы поддерживать стабильную работу.
