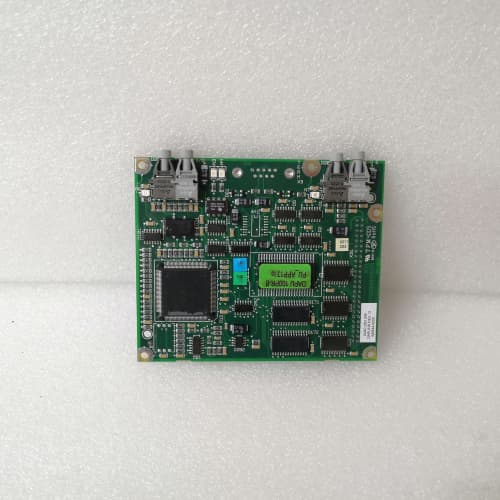

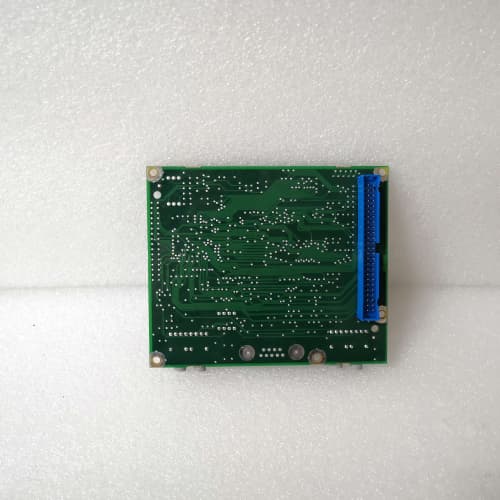

DLM02 ABB | Плата лазерного дальномера? Нет, модуль PEC для сетей

Описание

Product Core Brief

• Модель: DLM02 (полный артикул: 3BSC980006R264)
• Бренд: ABB (Power Electronics / Marine)
• Серия: AC800PEC / PEC800 — высокопроизводительные контроллеры для систем возбуждения и преобразователей
• Главная функция: Модуль точной синхронизации времени (IRIG-B) и измерения частоты/фазы сетевого напряжения (PLL) для систем управления возбуждением и активными выпрямителями.
• Тип продукта: Коммуникационный и измерительный модуль (Time Synchronization & Mains Supervision).
• Ключевые характеристики: Прием IRIG-B (модулированный/немодулированный), 4 входа для измерения 3-фазного напряжения (до 690 В AC), цифровой PLL, гальваническая развязка 4 кВ.

 Product Introduction

Представьте: включаете генератор на параллельную работу с сетью. Момент синхронизации рассчитан с ошибкой в 5 градусов. Бросок тока такой, что вышибает главный выключатель и ломает вал турбины? В современных системах Unitrol за синхронизацию и «ловлю» момента включения отвечает этот парень — DLM02. Это не просто плата ввода дискретных сигналов. Это мозг, который в реальном времени смотрит на напряжение сети и генератора, вычисляет угол рассогласования и дает добро на включение, когда разница фаз минимальна.

Честно говоря, путаница с названием возникает постоянно. Люди слышат «DLM» и думают про лазерные дальномеры (Distance Laser Measurement). Но в мире ABB Drive Systems DLM02 — это «Distribution and Local Measurement module». Его задача — жить в шкафу управления, питаться от шины PEC800 и принимать высоковольтные сигналы (до 690 В напрямую!) для гальванически развязанного измерения. По опыту скажу: если на вашем объекте стоит Unitrol 6000 или активный выпрямитель ACS6000 (AFE), модуль DLM02 там есть, и без него запуск фронт-энда невозможен — он задаёт опорную частоту и фазу для ШИМ.

SOP Quality Transparency (QA Process)

Модуль высокого напряжения (до 600 В AC на клеммах) — шутки плохи. Если схема измерения фазы врёт, преобразователь взрывается. Поэтому SOP для DLM02 жёстче, чем для обычной «цифры».

1. Идентификация и визуальный контроль: Проверяем соответствие артикулу 3BSC980006R264. Смотрим на корпус — нет ли следов пробоя (почернений, трещин) на клеммных колодках. Это частая смерть после грозы.
2. Проверка входных цепей (High Voltage): Измеряем сопротивление входных резисторных делителей по каждому каналу (L1, L2, L3, N). Номинал должен быть строго одинаковым (в пределах 1%). Расхождение — фазы будут «гулять», PLL не захватит синхронизацию.
3. Тест гальванической развязки: Мегаомметром на 1000 В (не выше!) прозваниваем входные клеммы на шину логики (+5 В, GND). Сопротивление должно уходить в бесконечность (> 20 МОм). Малейшая утечка — отправляем в ремонт.
4. Функциональный тест (PLL): Подаём на стенде трёхфазное синусоидальное напряжение 220 В (через ЛАТР). Загружаем в тестовый контроллер PEC800 диагностическую программу. Смотрим захват фазы (Phase Lock). Время захвата при скачке частоты с 50 на 52 Гц — не более 40 мс. Сравниваем с эталоном.
5. Проверка IRIG-B: Подключаем генератор точного времени (GPS-приёмник). Модуль должен чётко «видеть» метку времени и синхронизировать метки контроллера с точностью до 1 мс. Без этого логи событий в авариях будут «размазаны».

Technical Pitfalls Guide (Технические подводные камни)

• Конфликт заземлений («земляные петли»): Классика. DLM02 подключается напрямую к высокому напряжению. Если «ноль» (N) на клеммах модуля соединен с землёй в другой точке щита, через плату потечёт выравнивающий ток. Результат — наводки 50 Гц на АЦП, дрейф показаний фазы и ложные срабатывания защиты. В инструкции ABB чётко сказано: подключать N только если система заземлена через этот же модуль, иначе — через изолирующий трансформатор.
• Путаница с версиями прошивки PLL: Были случаи, когда в модуле с железной ревизией B стояла старая прошивка, не поддерживающая работу с частотами 60 Гц и 50 Гц автоматически. Ставили на объект в США (60 Гц), а модуль думал, что частота скачет. Лечится только прошивкой через сервисный порт. При покупке всегда спрашиваем: где будет работать модуль?
• Обрыв цепей синхронизации на бэкплейн: DLM02 общается с процессором PEC800 через внутреннюю шину. Иногда из-за вибрации «отходит» разъем на задней панели (бэкплейн). Контроллер выдает ошибку «DLM02 not responding». Механики лезут менять модуль, а надо просто плотнее прикрутить его к шасси. Симптом — ошибка появляется после ремонта или транспортировки шкафа.

 Key Technical Specifications

Key Selling Points

• Тотальная гальваническая развязка: Прямое подключение к сетям до 690 В без внешних ТН (трансформаторов напряжения) — экономит место в шкафу и упрощает монтаж. Встроенные резистивные делители и оптопары выдерживают кратковременные перенапряжения категории III.
• Точность, определяющая качество энергии: Цифровой PLL (Phase-Locked Loop) с разрешением <0.5° позволяет активным выпрямителям (AFE) работать практически без реактивной мощности и гармоник. Это реальная экономия на фильтрах и штрафах за качество электроэнергии.
• Готовые решения под ваш проект: Предлагаем модули с предустановленной прошивкой под 50 или 60 Гц. Экономит час работы на пусконаладке (а час работы инженера ABB стоит дорого).
• Не подходит для: Измерения параметров сети с сильными нелинейными искажениями (Кг > 10%) без внешних фильтров. Встроенный ФНЧ (фильтр нижних частот) может не справиться, PLL сорвётся. В таких случаях рекомендуем ставить дополнительные дроссели или трансформаторы.
• Поддержка синхронизации: Наличие IRIG-B входа — это стандарт для электростанций и подстанций. Вы привязываете аварийные осциллограммы к единому времени АСУ ТП. Без DLM02 вы не докажете диспетчеру, кто первый отключился.

FAQ

Вопрос: DLM02 — это то же самое, что и модуль измерения напряжения в AC800PEC?
Ответ: Да. В архитектуре AC800PEC (PEC800) именно DLM02 отвечает за «взгляд наружу» — на сеть или нагрузку. Процессорный модуль (PM…) занимается логикой, а DLM02 — это его глаза, которые видят реальное напряжение. Если у вас активный выпрямитель (AFE), DLM02 обязателен.

Вопрос: Может ли DLM02 работать без внешнего синхросигнала IRIG-B?
Ответ: Да, конечно. Для измерения частоты и фазы сети IRIG-B не нужен. PLL работает на основе внутреннего тактового генератора контроллера. IRIG-B требуется только для привязки событий к абсолютному астрономическому времени.

Вопрос: Что означает ошибка “PLL unlocked” на панели привода?
Ответ: Это значит, что модуль DLM02 потерял захват фазы сети. Причины: сильная просадка/провал напряжения, резкий скачок частоты (например, при включении мощной нагрузки), либо — что чаще — неисправность самого модуля (умер входной операционник или сбился делитель). Первое, что делаем — смотрим осциллограмму входного напряжения.

Вопрос: У меня DLM02 греется, это нормально?
Ответ: В пределах разумного — да. На борту стоят резисторы делителей напряжения, они рассеивают тепло (до нескольких ватт на все фазы). Корпус может быть теплым (до +60°С). Но если горячо — не дотронуться — проверьте нагрузку на входе или нет ли короткого замыкания в цепях подключения к сети.

Вопрос: Возможна ли “горячая замена” (hot-swap) DLM02 в работающем шкафу?
Ответ: Категорически нет. Модуль подключен к высокому напряжению (до 690 В). Вынимать его при включенных входных цепях — верная смерть для оператора и для оборудования (электрическая дуга). Перед заменой обязательно отключайте питание силовых цепей, подаваемых на модуль, и убедитесь в отсутствии напряжения.

Вопрос: Почему цена на DLM02 сильно варьируется?
Ответ: Смотрите на ревизию железа и год выпуска. Ранние версии (Rev.A) уязвимы к помехам по цепям синхронизации. Rev.B и выше (обычно идут в артикуле 3BSC980006R264) имеют доработанную схему входных фильтров и более надежную защиту от перенапряжений. Мы продаем только актуальные ревизии с проверенным PLL.
