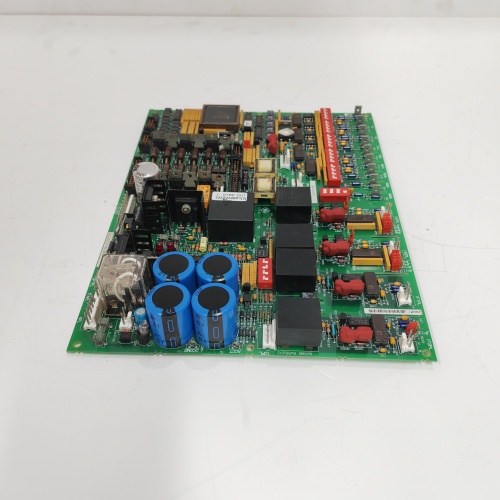

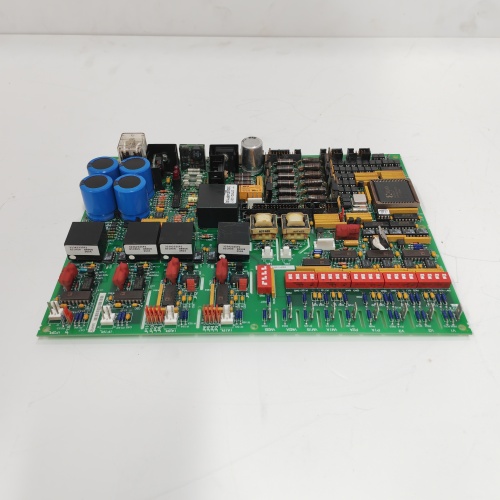

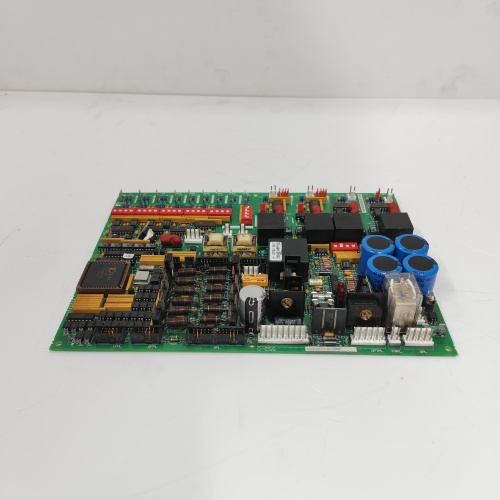

DS200ADCIH1ADB (GE) | Модуль HART over Fiber для сурового климата

Описание

Product Introduction (Описание)

DS200ADCIH1ADB — это флагманский HART-модуль для систем Mark V, который создан для работы в условиях экстремального холода, высокой влажности и агрессивных сред. Если у вас объект на Крайнем Севере, где зимой −45 °C, а летом +40 °C в тени, обычные электронные платы выходят из строя из-за конденсации, перепадов температур и статики. ADB версия использует компоненты с расширенным температурным диапазоном (от −55 °C для конденсаторов, микросхем и кварцевых резонаторов), усиленный герметик на разъёмах и специальное покрытие печатной платы (лаковое, влагозащитное).

Вот в чём фишка: плата объединяет два HART-порта (каждый на 15 устройств в Multi-drop) в один оптический канал, что позволяет передавать данные с 30 датчиков по одному оптоволокну на расстояние до 2 км. Это экономит до 30 % стоимости кабельной продукции (медный кабель 4–20 мА для каждого датчика — это дорого на больших расстояниях, а тут одна оптика на все). И при этом она работает при −40 °C без подогрева — это проверено на объектах Ямала и Сахалина.

По опыту, с этой платой меньше проблем, чем с базовыми версиями, потому что она переживает конденсацию — покрытие платы и герметизация разъёмов не дают влаге проникнуть внутрь. Но есть нюанс: при монтаже в мороз нужно выдерживать плату в тепле минимум 4 часа, иначе внутренняя влага, которая есть в упаковке, при включении создаст короткое замыкание. Это правило нарушают часто, и потом удивляются, почему плата «сдохла» через час.

Key Technical Specifications (Характеристики)

SOP Quality Control (Прозрачность контроля качества)

Арктическое исполнение — это отдельная история контроля.

• Входной контроль. Проверяем маркировку «ADB» и наличие штампа «Arctic» на плате. Проверяем наличие лакового покрытия (должно быть равномерным, без пузырей). Визуально — осматриваем ST-коннекторы (герметичные колпачки должны быть на месте), проверяем состояние клемм.
• Тест изоляции. Подаём 2500 В между HART-портами и оптикой — ток утечки не более 1 мА (при −40 °C тоже проверяем).
• Тест в термокамере. Прогоняем полный цикл: −40 °C (выдержка 2 часа), затем +70 °C (2 часа), скорость 1 °C/мин. На протяжении цикла измеряем HART-сигналы — отклонение не более ±0.1 %.
• Тест на конденсацию. Нагреваем плату до +40 °C при влажности 95 %, затем резко охлаждаем до 0 °C — на плате образуется конденсат. Включаем питание — плата не должна давать сбоев (лак должен защитить).
• Тест HART-портов. Проверяем оба порта в режиме Multi-drop с 4 датчиками на каждом — ошибок быть не должно.
• Тест оптики на морозе. При −40 °C измеряем мощность передатчика — она не должна упасть более чем на 1 дБ (светодиоды на морозе работают хуже).
• Проверка прошивки. Считываем версию — для ADB актуальная версия 4.0.
• Финальная упаковка. В антистатический пакет с силикагелем, затем в термоизолирующую коробку. Обязательно вкладываем инструкцию по выдержке перед включением.

Tech Pitfall Guide (Руководство по избежанию ошибок)

С арктической версией — свои особенности.

Нарушение выдержки перед включением после мороза
Самая частая ошибка: достали плату из коробки при −40 °C, принесли в тёплое помещение, через 10 минут включили. Конденсат внутри разъёмов и под микросхемами приводит к короткому замыканию.
Реальный случай: Ямал, газопромысел. Заменили плату сразу с мороза — через час сгорел стабилизатор питания. Пришлось ждать новую, выдерживать 4 часа.

Обледенение ST-коннекторов при подключении на морозе
Если подключать оптику на улице при −40 °C, на коннекторах может образоваться иней (из-за влажности в воздухе). Иней рассеивает луч, и связь не устанавливается.
Реальный случай: Тюмень, нефтепромысел. После монтажа на морозе связь не появилась. Протёрли коннекторы спиртом и прогрели феном (аккуратно) — иней испарился, связь восстановилась.

Падение мощности светодиода на морозе
Светодиоды на 820 нм теряют до 20 % мощности при −40 °C. Если у вас кабель длиной 1.8 км и есть дополнительные потери на коннекторах, сигнал может «не дойти».
Реальный случай: Сургут, ГРЭС. На морозе связь терялась, в тепле — работала. Замерили мощность — на 1.5 дБ ниже нормы. Заменили передающий модуль на более мощный (в этой версии есть запас) — заработало.

Растрескивание лакового покрытия при резких перепадах
Лак, который защищает плату, при резком перепаде (−40 → +70) может потрескаться (если нанесён неравномерно). Через трещины проникает влага — коррозия дорожек.
Реальный случай: Казань, НПЗ. Плата отработала 2 года, потом вышла из строя. Вскрыли — коррозия дорожек в месте, где лак отошёл. Это производственный брак, замена по гарантии.

Перегрев компонентов при +70 °C без принудительной вентиляции
При верхнем пределе (+70 °C) некоторые компоненты (стабилизаторы, оптопары) работают на пределе. Если нет обдува, они перегреваются и выходят из строя.
Реальный случай: Волгоград, ТЭЦ. Летом температура внутри шкафа достигла +65 °C, плата сгорела. Установили вентилятор и теплоизоляцию шкафа — проблема ушла.

Installation & Configuration Guide (Установка и настройка)

Замена DS200ADCIH1ADB требует обязательной выдержки и внимания к конденсации. Время — 1.5 часа (плюс 4 часа выдержки).

Шаг 1. Подготовка (20 мин + 4 часа выдержки)

• ⚠️ Если плата хранилась при отрицательной температуре — выдержите её в заводской упаковке при комнатной температуре (20–25 °C) минимум 4 часа.
• ⚠️ Остановите HART-обмен с датчиками.
• Обесточьте стойку Mark V.
• Подключитесь к Toolbox и сохраните конфигурацию (адреса датчиков, режимы портов).
• Запишите адреса всех HART-датчиков на каждой петле.
• Сфотографируйте перемычки (их на ADB может быть до 10 штук, включая перемычку для включения расширенного диапазона температур).

Шаг 2. Демонтаж (10 мин)

• Открутите винты, извлеките плату.
• Аккуратно отсоедините оптические кабели (берите за разъём).
• Отсоедините HART-петли (помечайте, какой порт куда подключался).

Шаг 3. Установка (15 мин)

• Достаньте плату из упаковки (после выдержки).
• Протрите оптические торцы платы спиртом, продуйте сжатым воздухом.
• Перенесите настройки перемычек строго по фотографии.
• Вставьте плату до упора, зафиксируйте.
• Подключите оптику (TX на RX, RX на TX).
• Подключите HART-петли к соответствующим портам.

Шаг 4. Включение и тестирование (30–40 мин)

• Включите питание стойки.
• Дайте плате прогреться 15 минут (для стабилизации компонентов после выдержки).
• На АРМ проверьте, что плата определилась как «ADCIH1ADB».
• ⚠️ Проверьте автосканирование — светодиод «Scan» мигает, затем гаснет. В Toolbox должны появиться все датчики.
• Если какой-то датчик не найден — проверьте адрес и ток петли.
• Проверьте оптический канал — Link Fault не горит.
• Проверьте чтение данных с каждого датчика на обоих портах.
• Если всё работает — загрузите рабочую конфигурацию.

Frequently Asked Questions (FAQ)

В чём отличие DS200ADCIH1ADB от DS200ADCIH1A?
ADB — это арктическая версия (температурный диапазон −40…+70 °C вместо 0…+55 °C), с защитным лаковым покрытием платы, усиленной герметизацией разъёмов и компонентами с расширенным температурным диапазоном. По функционалу они одинаковы — два HART-порта, Multi-drop, автоматическое сканирование.

Можно ли использовать ADB в обычных условиях (не на морозе)?
Да, конечно. Это универсальная плата, которая работает и в тепле. Но она дороже, поэтому, если условия обычные, лучше взять A-версию — сэкономите бюджет.

Что делать, если после выдержки 4 часов на плате всё равно появляется конденсат?
Это возможно при очень высокой влажности в помещении. В этом случае после выдержки дополнительно просушите плату феном (тёплым воздухом, не горячим) в течение 5–10 минут. Или поставьте плату в сухое место с силикагелем.

Как проверить, что лак на плате нанесён правильно?
Под ультрафиолетовой лампой лак должен светиться равномерно, без пузырей и пропусков. Если есть пропуски — это брак, требуйте замену.

Почему на ADB стоит дополнительный светодиод «Overheat»?
Это защита от перегрева. Если температура внутри платы превышает 85 °C, светодиод загорается, и плата автоматически снижает мощность передатчика для самосохранения. Если это происходит — проверяйте вентиляцию шкафа.

Можно ли использовать эту плату с одномодовым волокном?
Нет, только многомодовое 62.5/125 мкм. Использование одномодового волокна (9/125) снизит дальность до 100 метров из-за потерь на соединении (светодиодный передатчик не предназначен для него).

Какая гарантия на арктическую версию?
Даём 12 месяцев. Но распространяется только на скрытые производственные дефекты. Если плата вышла из строя из-за нарушения правил выдержки перед включением, залития водой или механических повреждений — гарантия не действует.

Как часто нужно чистить оптические разъёмы на морозе?
На открытых площадках — перед каждым подключением. В закрытых шкафах — раз в год при плановом обслуживании. На морозе коннекторы быстрее загрязняются из-за образования инея и конденсата.

Можно ли подключить к одному HART-порту этой платы датчики в режиме Point-to-Point и Multi-drop одновременно?
Нет. Режим устанавливается для всего порта целиком. Вы не можете смешивать на одной петле датчики с переменным током (Point-to-Point) и фиксированным 4 мА (Multi-drop). Это нарушит работу всей петли.
