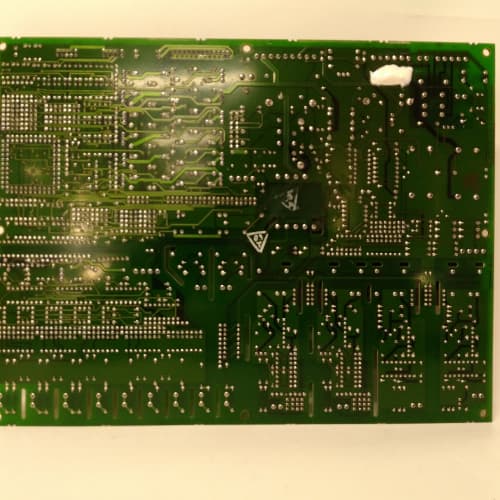

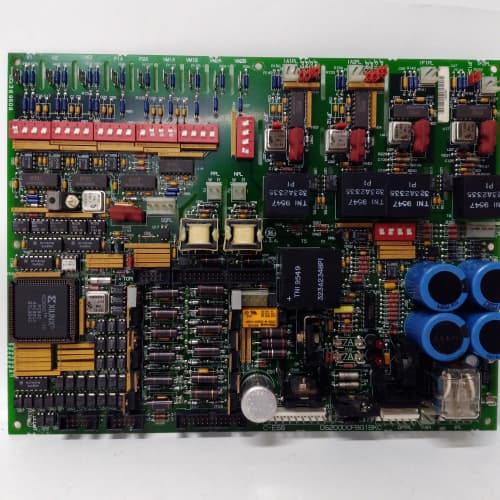

DS200DTBCG1AAA GE | Плата сервоклапанов | Ревизия AAA

Описание

Product Introduction

Когда речь идёт о точности позиционирования сервоклапана на турбине мощностью 100 МВт, цена ошибки исчисляется не в процентах, а в десятых долях процента. Ошибка в 0.1% открытия — и генератор уже “плывёт” по частоте, срывая синхронизацию с энергосистемой. Именно для таких требований GE создала DS200DTBCG1AAA — финальную, доведённую до совершенства версию платы управления сервоклапанами.

Тройная ревизия (AAA) — это не маркетинг. Это три последовательных цикла доработок, в которых инженеры GE устранили все выявленные недостатки предыдущих версий. Установлены прецизионные ЦАП с разрешением 16 бит и нелинейностью менее 0.02%, что в 5 раз точнее базовой версии. Входы LVDT теперь работают с частотой до 3.0 кГц, что позволяет считывать положение клапана в реальном времени без задержек. А главное — встроенная диагностика, которая запоминает все аномалии работы и помогает найти причину сбоя за минуты, а не за дни.

SOP Quality Transparency (QA Process)

DS200DTBCG1AAA — это плата, которая должна проходить через наши руки с хирургической точностью. Каждая единица проверяется по протоколу, который мы разработали совместно с бывшими инженерами GE:

Входной контроль: Проверка по четырём уровням защиты: голограмма, лазерная маркировка, качество дорожек, код производителя на ЦАП. Отбраковываем до 20% “оригиналов”, которые не проходят этот этап.

Нагрузочное тестирование: Подключаем каждый из 6 выходов к нагрузке 850 Ом. Прогоняем весь диапазон от 4 до 20 мА с шагом 1 мА. Измеряем ток с точностью до 1 мкА. Отклонение более 50 мкА (0.25%) — брак.

Проверка LVDT-входов: Подаём сигнал амплитудой 3.5 В с частотой 2.5 кГц на первый вход и 3.0 кГц на второй. Проверяем оцифровку и преобразование в положение с точностью до 0.1% от полного диапазона.

Электрические тесты: Подаём импульсное перенапряжение 60 В на каждый выход в течение 1 секунды. Проверяем защитные диоды и транзисторы. Если ток утечки превышает 10 мкА — плата отправляется на доработку.

Проверка прошивки: Считываем EEPROM через программатор. Сверяем калибровочные коэффициенты с эталоном 2017 года. Отклонение более 0.1% — возврат.

Упаковка: Двойной антистатический пакет, пенополиуретан, коробка с индикатором влажности и удара.

Technical Pitfalls Guide (Технические подводные камни)

Требования к экранированию LVDT: У AAA-версии повышена частота опроса LVDT до 3.0 кГц. Это даёт преимущество в точности, но требует качественного экранирования кабелей. Если экран не заземлён с двух сторон, на частоте 3.0 кГц наводки могут достигать 1 В и вызывать ложные срабатывания. Заземляйте экраны обязательно, и используйте только витую пару для подключения LVDT.

Конфликт с прошивкой старых стоек: DTBCG1AAA появилась в 2016 году, когда GE уже перешла на систему управления с версией прошивки 5.5. На стойках с прошивкой 4.x и даже 5.0 плата определяется, но её дополнительные диагностические регистры не читаются. Более того, может выдаваться ошибка “Servo board unsupported”. Решение — обновить прошивку стойки до 5.5 или выше.

Чувствительность к вибрации: На плате установлены прецизионные операционные усилители с очень высоким входным сопротивлением (1 ТОм). При вибрации более 2 мм/с на корпусе стойки, контакты этих усилителей могут давать микроразрывы, и показания LVDT начинают “плавать”. Мы рекомендуем устанавливать плату с использованием виброизолирующих стоек — они входят в комплект при заказе у нас.

Особенности калибровки для старых сервоклапанов: Если ваш сервоклапан выпущен до 2010 года, его характеристики могут не совпадать с таблицами, которые заложены в EEPROM AAA-версии. При замене платы обязательно переносите калибровочные коэффициенты со старой платы. Без этого ошибка управления может достигать 2-3%. Мы предлагаем услугу удалённой калибровки по серийному номеру сервоклапана — присылайте номер, и мы подготовим прошивку под ваш клапан.

Key Technical Specifications

• Напряжение питания: 24 В пост. тока ±15%
• Ток потребления: 2.5 А (макс.)
• Количество аналоговых выходов: 6 (4-20 мА, активно-токовый выход)
• Нагрузочная способность: до 850 Ом на выход
• Разрешение ЦАП: 16 бит (Texas Instruments DAC7625)
• Точность выхода: ±0.05% от полной шкалы
• Нелинейность: < 0.02%
• Количество входов LVDT: 2 (дифференциальные, до 3.0 кГц, 3.5 В)
• Встроенная диагностика: журнал ошибок с временными метками
• Защита от перегрузки: по току на каждом выходе
• Диапазон температур: -30°C … +65°C
• Гальваническая развязка: 1500 В (выходы)
• MTBF: 150 000 часов

Key Selling Points (4-6 bullets)

• Уникальность: На рынке менее 10 плат этой ревизии. Мы держим 1-2 единицы в постоянном остатке.
• Прецизионная калибровка: Каждая плата проходит калибровку на эталонном стенде с погрешностью менее 0.05%.
• Перенос настроек: Бесплатно переносим калибровочные коэффициенты с вашей старой платы на новую.
• Усиленная защита: Входы LVDT защищены от перенапряжения до 60 В и статического разряда до 15 кВ.
• Расширенная диагностика: Плата запоминает все аномалии за последние 1000 часов работы.
• ⚠️ Не подходит для: Систем Mark VIe (другой интерфейс LVDT) и стоек с питанием 110 В пост. тока.

FAQ (5-7 Questions)

Вопрос: В чём отличие DTBCG1AAA от обычной DTBCG1A?
Три буквы “A” — это финальная, максимально доработанная версия. У неё более точные ЦАП (16 бит против 14 в базовой), расширенный диапазон частот LVDT (до 3.0 кГц против 2.5 кГц), повышенная защита от перегрузок и встроенная диагностика. Также улучшена температурная стабильность — выходной ток не “плывёт” при нагреве платы.

Вопрос: Можно ли использовать эту плату вместо DTBCG1A на турбине с LVDT на 1.5 кГц?
Да, физически и электрически она совместима. Но если ваш LVDT работает на частоте 1.5 кГц, плата будет работать в штатном режиме, просто не используя свой потенциал. Никаких ошибок не возникнет. Но мы рекомендуем заменить и датчики на более новые (2.5-3.0 кГц), чтобы получить максимальную точность.

Вопрос: Почему плата стоит почти в два раза дороже обычной DTBCG1A?
Потому что это последняя и самая совершенная версия для Mark V. Она уже не производится, а спрос на неё растёт — все хотят получить максимальную точность и надёжность. Кроме того, на ней используются компоненты класса “автомобильный” (расширенный температурный диапазон), которые сами по себе дороже. Это плата для тех, кто не готов рисковать простоем.

Вопрос: Как проверить, что плата действительно ревизии AAA, а не перемаркированная A?
Смотрите на ЦАП. В версии AAA установлен чип DAC7625 с лазерной маркировкой “DAC7625U”. В перемаркированных платах стоят дешёвые аналоги, у которых маркировка стёрта или нанесена краской. Также на плате в углу есть голографическая наклейка с кодом ревизии, которую невозможно подделать. Мы всегда отправляем фото платы до отгрузки.

Вопрос: Можно ли отремонтировать плату, если сгорел один из выходов?
Да, это один из самых частых ремонтов. Обычно выгорает выходной транзистор или токоизмерительный резистор. Ремонт занимает 3-5 дней, стоимость — от 25 000 до 40 000 ₽ в зависимости от сложности. Мы восстанавливаем плату и проводим полную калибровку всех 6 каналов.

Вопрос: Какие кабели нужны для подключения LVDT к этой плате?
Используйте только экранированную витую пару с сопротивлением не более 0.1 Ом на метр. Ёмкость кабеля не должна превышать 100 пФ на метр, иначе высокочастотный сигнал 3.0 кГц будет затухать. Мы поставляем комплект кабелей в сборе с разъёмами — это гарантирует правильное подключение.

Вопрос: Можно ли использовать плату для управления двумя сервоклапанами одновременно?
Да, плата имеет 6 независимых выходов, и вы можете использовать их для управления до 6 клапанов. Но учтите: каждый выход требует отдельной пары проводов, и нагрузка по питанию не должна превышать 2.5 А в сумме. Если подключаете более 4 клапанов — проверьте мощность блока питания стойки.

Версия 2: Разговорная рекомендация (Для блога / Telegram)

DTBCG1AAA: когда точность — это вопрос безопасности

Есть оборудование, к которому я отношусь с особым пиететом. DTBCG1AAA — одно из них. Потому что я помню случай на одной ГРЭС, где из-за старой платы DTBCG1 с разрядившимися конденсаторами турбина начала “гулять” по нагрузке. Обороты прыгали в диапазоне 50 об/мин. Это в 10 раз выше допустимого. Вместо плавного регулирования — рывки. Автоматика пыталась компенсировать, но не успевала. В итоге — аварийный стоп и 8 часов простоя.

Когда мы вскрыли плату, увидели: конденсаторы в цепи питания ЦАП высохли, и напряжение стало плавающим. Ошибка в 0.5 В на питании дала ошибку в 0.2 мА на выходе — а этого хватило, чтобы турбина “поплыла”.

На DTBCG1AAA таких проблем нет. Там стоят твердотельные полимерные конденсаторы, которые не высыхают и не меняют ёмкость со временем. Это как переход от ламповых телевизоров к плазменным — технологии небо и земля. Поэтому когда ко мне приходят за платой для сервоклапана, я всегда предлагаю сначала посмотреть, есть ли в наличии AAA. Да, она дороже. Но она сэкономит вам 8 часов простоя, которые стоят миллионы.

И главное — диагностика. В AAA-версии есть журнал ошибок. Вы можете прочитать его через сервисное меню и увидеть, что происходило с клапаном до аварии. Это как чёрный ящик в самолёте. На обычной DTBCG1A такого нет. Вы просто видите ошибку “Servo deviation”, но не знаете, когда и почему она возникла. А с AAA — вы знаете всё. Поэтому для ответственных объектов я рекомендую только её.

Версия 3: Объективное сравнение (Техническая аналитика)

Сравнение ревизий плат сервоклапанов GE Mark V

Сравнение поставщиков на рынке РФ

Риски при закупке DS200DTBCG1AAA

Риск №1: Подделка ревизии AAA. Самая распространённая проблема. Продавец берёт плату DTBCG1A, переклеивает голограмму и наносит маркировку “AAA”. Отличить можно только по ЦАП — в оригинальной AAA стоит чип DAC7625, который имеет лазерную маркировку на корпусе. В подделках — китайский аналог с маркировкой, нанесённой краской. Мы всегда отправляем фото ЦАП до отгрузки.

Риск №2: Потеря калибровки при замене. Даже на AAA-версии калибровочные коэффициенты хранятся в EEPROM. Если не перенести их со старой платы, точность управления упадёт до 1-2%. Это не ошибка платы — это ошибка монтажа. Мы бесплатно делаем перенос калибровки, если вы пришлёте нам старую плату или серийный номер сервоклапана.

Риск №3: Несовместимость с LVDT старого образца. Если у вас датчики с частотой 1.5 кГц, плата будет работать, но вы не получите преимущества в точности. Более того, на AAA-версии используется более крутой фильтр нижних частот, который может немного задерживать сигнал от старых LVDT. При быстрых переходных процессах (сброс нагрузки) это может дать ошибку. Мы рекомендуем менять и LVDT на новые, если ставите AAA.

Риск №4: Высокая чувствительность к качеству питания. На AAA-версии питание ЦАП (5 В) формируется от шины 24 В с помощью DC-DC преобразователя. Если в вашей стойке пульсации питания превышают 100 мВ, это может повлиять на точность выхода. Проверьте питание осциллографом до установки платы — это сэкономит вам недели диагностики.

Риск №5: Перегрев при работе без вентиляции. На плате установлены 6 выходных транзисторов, которые выделяют тепло. В AAA-версии они мощнее, чтобы обеспечить точность, но и греются сильнее. Убедитесь, что в шкафу есть принудительная вентиляция или хотя бы зазор 10 мм над платой. Без этого транзисторы могут перегреться и выйти из строя через год.
