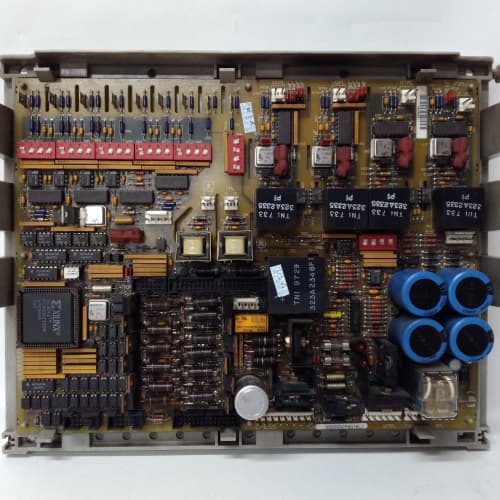

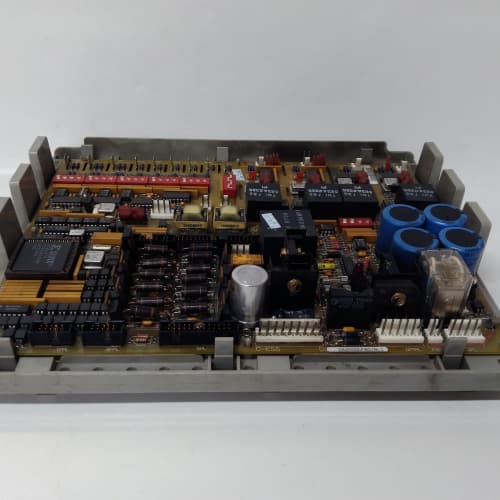

DS200DTBDG1A GE | Плата датчиков давления | Mark V

Описание

Product Introduction

Давление масла, давление топливного газа, перепад давления на фильтрах, давление в системе охлаждения — эти параметры определяют жизнь турбины. Если один из них выходит за пределы нормы, автоматика должна отреагировать за доли секунды. Задача платы DS200DTBDG1A — собрать все эти сигналы, очистить их от помех, оцифровать и передать контроллеру Mark V без потери точности.

Эта плата не просто клеммник для датчиков. На DTBDG1A установлены фильтры низких частот, которые подавляют наводки от мощных электродвигателей и сварочных аппаратов, работающих рядом с турбиной. В ней используется 14-битное АЦП с частотой дискретизации 100 Гц, что позволяет отслеживать даже быстрые перепады давления. И главное — она имеет индивидуальную калибровку каждого канала, которая компенсирует разброс параметров АЦП и резисторов.

SOP Quality Transparency (QA Process)

DTBDG1A — плата, которая работает в “грязной” среде: длинные кабели, индустриальные помехи, грозовые разряды. Поэтому наш QA-протокол включает проверку помехоустойчивости:

Входной контроль: Проверка подлинности по голограмме. Осмотр входных цепей на предмет трещин в пайке — это частая проблема на платах, которые падали или подвергались вибрации.

Проверка аналоговых входов: Подаём точный эталонный ток 4, 8, 12, 16, 20 мА через источник тока с точностью 0.01 мА. Считываем значение АЦП через сервисный интерфейс. Ошибка более 0.1% — брак.

Проверка входов 0-10 В: Подаём напряжение 0, 2.5, 5, 7.5, 10 В и считываем АЦП. Допуск — ±5 мВ.

Нагрузочное тестирование: Подключаем одновременно все 8 входов 4-20 мА к датчикам с эмуляцией давления. Прогоняем цикл изменения давления от 0 до 100% в течение 8 часов. Проверяем, что нет “залипания” каналов и ошибок по переполнению.

Проверка прошивки: Считываем EEPROM, проверяем калибровочные таблицы. Сравниваем с заводским эталоном.

Упаковка: Антистатический пакет, пенополиуретан, коробка с маркировкой “Электроника”.

Technical Pitfalls Guide (Технические подводные камни)

Проблема с земляными петлями: Входы 4-20 мА имеют общий провод, соединённый с землёй стойки. Если датчики давления заземлены в поле (на трубопроводе), возникает земляная петля, и показания начинают “плавать”. Решение — использовать датчики с изолированным выходом или устанавливать гальванические разделители на каждый канал.

Ошибка из-за неправильного выбора типа сигнала: На плате есть джамперы для выбора типа входа: ток 4-20 мА или напряжение 0-10 В. Если датчик выдаёт 4-20 мА, а джампер стоит в положении “напряжение”, то ток течёт через низкоомный резистор и плата греется. Со временем входной резистор выгорает. Проверяйте джамперы перед установкой.

Защита от перенапряжения: Входы платы имеют защитные диоды, но они рассчитаны на 30 В. Если по ошибке подать 220 В на вход (бывает при перепутанных проводах), защита сработает, но диоды могут выгореть в “короткое замыкание”. Тогда плата показывает максимальное значение на этом канале всегда. Ремонт — замена диодов.

Деградация операционных усилителей: В DTBDG1A используются прецизионные ОУ с дрейфом нуля менее 1 мкВ/°C. Но после 10 лет работы этот параметр ухудшается в 2-3 раза. Признак — показания давления начинают “плыть” при нагреве шкафа. Единственное решение — замена ОУ на новые или замена платы.

Key Technical Specifications

• Напряжение питания: 24 В пост. тока ±10%
• Ток потребления: 1.5 А (макс.)
• Количество аналоговых входов 4-20 мА: 8 (дифференциальные)
• Количество аналоговых входов 0-10 В: 4 (дифференциальные)
• Разрешение АЦП: 14 бит
• Частота дискретизации: 100 Гц (все каналы)
• Точность измерения: ±0.1% от полной шкалы
• Сопротивление входа 4-20 мА: 250 Ом
• Сопротивление входа 0-10 В: 100 кОм
• Питание датчиков: 24 В ±5%, 1 А макс.
• Гальваническая развязка: нет (входы имеют общую землю)
• Защита от перенапряжения: до 30 В
• MTBF: 100 000 часов

Key Selling Points (4-6 bullets)

• Наличие на складе: 3-4 платы постоянно в наличии. Отгрузка в день оплаты.
• Калибровка: Индивидуальная калибровка каждого канала по 5 точкам.
• Проверка помехоустойчивости: Прогон платы в условиях наводок от частотного преобразователя.
• Комплект: Поставляем с монтажными винтами, перемычками и заглушками.
• Гарантия 12 месяцев: Бесплатный ремонт при выходе из строя в течение года.
• ⚠️ Не подходит для: Датчиков с выходом по HART-протоколу (без внешнего модуля).

FAQ (5-7 Questions)

Вопрос: Можно ли подключать датчики с питанием 24 В и выходом 4-20 мА напрямую?
Да, плата имеет встроенный источник питания 24 В для датчиков. Подключайте “плюс” на клемму питания, “минус” — на вход. Плата сама замкнёт цепь через входной резистор 250 Ом.

Вопрос: Что делать, если при подключении датчика показания давления прыгают на 5-10%?
Скорее всего, проблема в земляной петле. Проверьте, не заземлён ли экран кабеля в двух местах. Попробуйте отключить заземление на одном конце — экран должен быть заземлён только со стороны стойки. Если не помогает — поставьте гальванический разделитель.

Вопрос: Могу ли я использовать эту плату для подключения датчиков температуры с выходом 4-20 мА?
Да, физически — можете. Но учтите: для термопар и RTD нужны разные калибровки и типы входа. DTBDG1A не имеет встроенной линеаризации для термопар, поэтому показания температуры будут нелинейны. Лучше использовать специализированную плату DTBTG1.

Вопрос: Как проверить, что вход АЦП работает правильно без подключения датчика?
На каждом входе есть тестовые клеммы. Вы можете подать эталонный ток от источника тока или напряжение от калибратора. Сравните показания на сервисном интерфейсе с заданными значениями. Отклонение более 0.1% — признак неисправности.

Вопрос: У меня показывает ошибку “Pressure input out of range” на одном из каналов. Что делать?
Это значит, что входной ток или напряжение вышли за допустимые пределы. Проверьте датчик: возможно, он вышел из строя или неправильно подключён. Если датчик исправен, проверьте входной резистор (250 Ом) — он мог сгореть.

Вопрос: Можно ли отремонтировать плату, если сгорел входной резистор?
Да, это один из самых простых ремонтов. Замена резистора занимает 30 минут, стоимость — 5 000 ₽. Проверка остальных каналов — входит в стоимость.

Версия 2: Разговорная рекомендация (Для блога / Telegram)

Как DTBDG1A чуть не отправила турбину в аварию, и почему мы теперь проверяем земляные петли

Приезжаем на ТЭЦ. Жалоба: датчик давления масла на турбине №2 показывает 4.5 атм, хотя по манометру — 5.0 атм. Разница в 10% — уже тревожно. Автоматика не даёт набрать полную нагрузку, потому что давление в норме, а показывает “занижено”. Поменяли датчик — та же история. Поменяли кабель — та же история.

Дело оказалось в плате DTBDG1A. Вернее, не в самой плате, а в земляной петле. Датчик был заземлён на трубопроводе, а плата — на корпусе стойки. Потенциалы земли отличались на 0.5 В. Этот 0.5 В на входе 4-20 мА превратился в ошибку 10% давления. Решение простое — отключить заземление на датчике и оставить только заземление экрана в стойке. Ошибка ушла.

Теперь я всегда смотрю на то, как заземлены датчики. Если вы покупаете DTBDG1A, помните: она не имеет гальванической развязки входов. Все входы имеют общую землю. Поэтому при подключении датчиков в поле нужно быть предельно аккуратным с заземлением. Лучше использовать датчики с гальванической изоляцией, хотя они дороже. Но это дешевле, чем 10% ошибки на турбине.

Версия 3: Объективное сравнение (Техническая аналитика)

Сравнение модификаций плат датчиков давления GE Mark V

Сравнение поставщиков на рынке РФ

Риски при закупке DS200DTBDG1A

Риск №1: Земляные петли. Входы DTBDG1A имеют общую землю. Если датчики заземлены на трубопроводе, разность потенциалов может давать ошибку до 10%. Проверяйте заземление перед подключением.

Риск №2: Деградация операционных усилителей. После 8-10 лет работы входные ОУ теряют стабильность, и показания начинают “плавать” при нагреве. Единственное решение — замена платы или ремонт с заменой ОУ.

Риск №3: Контрафакт. DTBDG1A — одна из самых часто подделываемых плат GE. В подделках используются АЦП с разрешением 12 бит вместо 14, что снижает точность в 4 раза.

Риск №4: Потеря калибровки. Калибровочные коэффициенты хранятся в EEPROM. Если не сохранить их перед заменой — вы потеряете точность измерений. Мы всегда делаем бэкап перед ремонтом.
