Описание

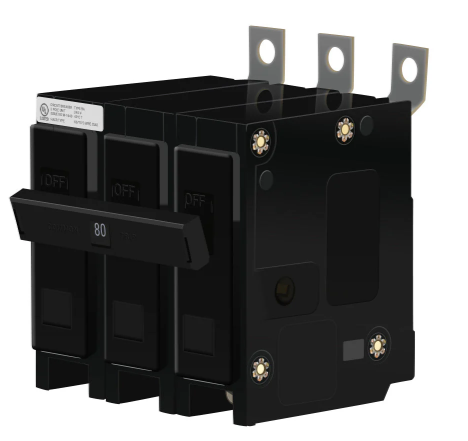

EATON BAB3080HT — это трехфазный автоматический выключатель с теплово-магнитной защитой от компании Eaton, разработанный для защиты высокопотребляющих электроцепей в промышленных условиях с повышенными температурами. Он сочетает в себе высокую токовую нагрузку, термостойкость и надежность, что делает его востребованным в металлургической, энергетической и химической промышленности.
Описание продукта
Автоматический выключатель EATON BAB3080HT предназначен для работы в трехфазных сетях с напряжением до 690 В и имеет номинальный ток 80 А, что позволяет защищать цепочки с нагрузкой до 40 кВт. Например, в цехах выплавки алюминия EATON BAB3080HT защищает электродвигатели индукционных печей от перегрузки, срабатывая мгновенно при кратковременных скачках тока (время реакции ≤0,05 с) и предотвращая серьезные повреждения оборудования.
EATON BAB3080HT оснащен двухуровневой защитой: тепловым элементом для долговременных перегрузок (например, при постепенном увеличении нагрузки на конвейеры) и магнитным элементом для быстрого отключения при коротких замыканиях. Благодаря специальной конструкции контактов из жаропрочных материалов EATON BAB3080HT сохраняет характеристики при повышенных температурах окружающей среды (до +70°C), что критично для эксплуатации вблизи нагревательных устройств.
Устройство монтируется на рейку DIN или панель, имеет класс защиты IP20 и функционирует в диапазоне температур от -25°C до +70°C. Светодиодный индикатор состояния (зеленый — включен, красный — авария) упрощает визуальную диагностику, а компактные габариты (ширина 144 мм для трех полюсов) экономят пространство в электрощитах. EATON BAB3080HT сертифицирован на соответствие стандартам IEC 60898 и UL 1077, подтверждая свою надежность в агрессивных условиях, включая вибрации и пыль.
Технические параметры
- Тип устройства: Трехфазный автоматический выключатель с теплово-магнитной защитой.
- Количество полюсов: 3.
- Номинальный ток (Iₙ): 80 А.
- Максимальный разрывной ток (Iₖ): 10 кА (при 415 В).
- Напряжение работы: До 690 В трехфазное (50/60 Гц).
- Тип защиты: Теплово-магнитная (класс С).
- Время срабатывания: ≤0,05 с при 10 × Iₙ (магнитная защита); 2–10 с при 1,3 × Iₙ (тепловая защита).
- Габариты: 144 мм (ширина) × 90 мм (высота) × 75 мм (глубина).
- Класс защиты: IP20.
- Диапазон рабочих температур: -25°C — +70°C.
- Сертификаты: CE, UL, IEC 60898-1, RoHS.
Преимущества и особенности
- Высокая токовая нагрузка: 80 А позволяет EATON BAB3080HT защищать мощные устройства (индукционные печи, крупные двигатели).
- Термостойкость: Работа в диапазоне -25°C до +70°C делает его подходящим для экстремальных тепловых условий.
- Быстрая реакция: Мгновенное срабатывание на короткое замыкание предотвращает повреждения электрооборудования.
- Гибкий монтаж: Возможность установки на рейку DIN или панель упрощает интеграцию в разные типы электрощит.
Примеры применения
- Металлургия: В цехах прокатки стали EATON BAB3080HT защищает электродвигатели рольгангов и системы гидравлики, выдерживая высокие температуры от горячего металла.
- Энергетика: В теплогенераторных станциях он защищает насосы и вентиляторы котлов, предотвращая перегрузки при интенсивной работе.
- Химическая промышленность: На установках для производства химических реагентов EATON BAB3080HT защищает смесители и нагревательные элементы, гарантируя безопасность при агрессивных условиях.
Сравнение с конкурентами
По сравнению с аналогами от Schneider Electric (NSX 160) и Siemens (SIRIUS 3RV2), EATON BAB3080HT выделяется более широким диапазоном рабочих температур (-25°C до +70°C против -20°C до +60°C) и быстрым временем срабатывания на короткое замыкание (≤0,05 с против 0,1–0,2 с). Также он имеет более компактные габариты при одинаковом номинальном токе, что важно для плотных электрощит.
Советы по выбору и предостережения
- Номинальный ток нагрузки: Убедитесь, что суммарный ток подключенных устройств не превышает 80 А, чтобы EATON BAB3080HT эффективно выполнял функцию защиты.
- Температурный режим: Используйте этот модель в условиях с температурой до +70°C; для более экстремальных условий требуются специальные модификации.
- Монтаж: Обеспечьте надежное зафиксирование на рейке DIN, чтобы избежать вибраций (особенно в цехах с высоким уровнем вибраций).
- Обслуживание: Регулярно проверяйте состояние контактов и индикатора, очищайте от пыли (рекомендуется раз в квартал в пыльных средах).
EATON BAB3080HT — это надежный и мощный автоматический выключатель, идеально подходящий для защиты высокопотребляющих цепей в агрессивных промышленных условиях, подтверждающий качество решений Eaton.
BAB3080HT
