Описание

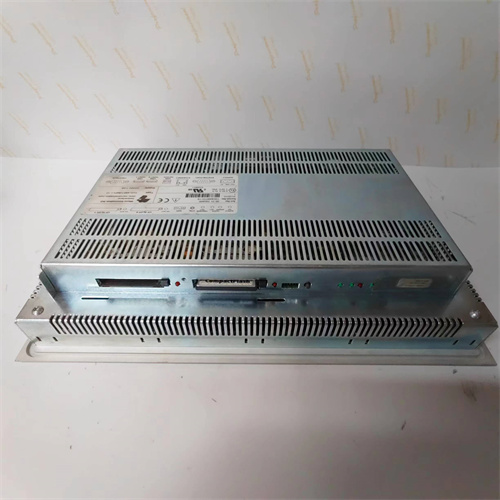

EATON XV-440-10TVB-1-20 — это промышленный панельный компьютер (HMI-ПК) из линейки XV Series компании Eaton, предназначенный для визуализации, контроля и мониторинга автоматизированных процессов. Его основная функция — предоставить оператору интуитивно понятный интерфейс для взаимодействия с ПЛК, системами DCS и другими промышленными устройствами, а также архивировать данные и выдавать алерты при отклонениях от нормы. Применяется в машиностроении, энергетике, нефтегазовой промышленности и системах водоподготовки для управления производственными линиями, станками и вспомогательными оборудованием.
Основные функции и ключевые преимущества
Главные достоинства EATON XV-440-10TVB-1-20 — высокая прочность, стабильная работа в суровых условиях и гибкая интеграция. Панель оснащена 10-дюймовым сенсорным экраном с разрешением 1280×800 пикселей и матовой поверхностью, которая предотвращает блики от света — критически важно для операторов на производственных площадках с переменным освещением. Сенсор поддерживает двойное касание, что упрощает масштабирование схем и быстрый доступ к параметрам.
Отличительной чертой EATON XV-440-10TVB-1-20 является промышленная конструкция: корпус из прочного алюминия с степенью защиты IP65 (защита от пыли и капель воды) и устойчивость к механическим повреждениям (класс прочности IK07). Это позволяет монтировать панель непосредственно на оборудовании (например, станки, конвейеры) или в условиях с пылью и влажностью (например, котельные, насосные станции), без необходимости дополнительного защитного шкафа.
EATON XV-440-10TVB-1-20 оснащен мощным оборудованием для бесперебойной работы: процессор Intel Celeron J4125 (четыре ядра, 2.7 ГГц), 8 ГБ оперативной памяти и 128 ГБ SSD-накопитель. Это обеспечивает быструю загрузку операционной системы (Windows 10 IoT Enterprise или Linux) и плавную работу сложных HMI-приложений (например, визуализация нескольких производственных линий одновременно). Дополнительно предусмотрена возможность расширения памяти через слот M.2, что удобно для долгосрочной архивации данных.
Для интеграции с промышленными системами EATON XV-440-10TVB-1-20 имеет богатый набор интерфейсов: 2 порта Gigabit Ethernet (для связи с ПЛК/DCS по Modbus TCP, Profinet, Ethernet/IP), 4 порта USB 3.0 (для подключения клавиатуры, мыши или внешнего накопителя), 1 порт RS485 (для связи с устройствами по Modbus RTU) и 1 порт HDMI (для подключения внешнего монитора). Поддерживает также протоколы OPC UA и MQTT, что позволяет передавать данные в облачные платформы (например, Eaton Cloud) для удаленного мониторинга и анализа.
Технические характеристики
| Категория | Подробности |
|---|---|
| Дисплей | 10 дюймов, сенсорный (двойное касание), разрешение 1280×800 пикселей, матовая поверхность |
| Процессор и память | Intel Celeron J4125 (4 ядра, 2.7 ГГц); 8 ГБ DDR4 RAM; 128 ГБ SSD (поддержка M.2 для расширения) |
| Операционная система | Windows 10 IoT Enterprise или Linux (на выбор) |
| Интерфейсы | 2×Gigabit Ethernet, 4×USB 3.0, 1×RS485, 1×HDMI, 1×DC-IN (12–24 В) |
| Степень защиты | IP65 (корпус); IK07 (механическая прочность) |
| Рабочая среда | Температура: -20 °C – +60 °C; влажность: 10%–90% RH (без конденсации); высотаabove sea level: до 3000 м |
| Питание | 12–24 В DC (±10%); потребляемая мощность: максимально 30 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, Class 1 Div 2 (для опасных зон) |
Типичные сценарии применения
-
Машиностроение: управление металлообрабатывающим станком
В заводах по металлообработке EATON XV-440-10TVB-1-20 используется как операторная панель для токарных или фрезеров станков. Панель отображает实时 данные о скорости шпинделя, подаче инструмента и температуре workpiece, а также позволяет оператору настраивать параметры обработки. Сенсорный экран с двойным касанием упрощает масштабирование схем станка, а порт RS485 обеспечивает связь с ПЛК станка по Modbus RTU.
-
Энергетика: мониторинг подстанций электроснабжения
В распределительных подстанциях EATON XV-440-10TVB-1-20 визуализирует параметры электроснабжения (напряжение, ток, мощность, частота) и состояние распределительных щитов. через Gigabit Ethernet панель собирает данные от интеллектуальных приборов учета (по Modbus TCP) и выводит алерты при перегрузке или нестабильном напряжении. SSD-накопитель архивирует данные за 6 месяцев, что удобно для анализа энергопотребления.
-
Нефтегазовая промышленность: контроль насосных станций
На насосных станциях для транспортировки нефти EATON XV-440-10TVB-1-20 управляет работой насосов и мониторит давление в трубопроводах. Панель имеет сертификацию Class 1 Div 2, что позволяет использовать ее в зонах с низким риском взрыва. через протокол MQTT данные передаются в облачную платформу, позволяя инженерам удаленно отслеживать состояние станций и планировать техническое обслуживание.
Сравнение с конкурентами
| Характеристика | EATON XV-440-10TVB-1-20 | Конкурент (например, Siemens SIMATIC HMI TP1700) |
|---|---|---|
| Процессор и память | Intel Celeron J4125, 8 ГБ RAM, 128 ГБ SSD | Процессор ARM Cortex-A9, 1 ГБ RAM, 4 ГБ Flash |
| Интерфейсы | 2×Ethernet, 4×USB, RS485, HDMI (широкий набор) | 1×Ethernet, 2×USB (ограниченный набор) |
| Степень защиты | IP65, IK07 (прочная конструкция) | IP65, IK04 (менее устойчивая к механическим повреждениям) |
| Поддержка облачных сервисов | OPC UA, MQTT (прямая связь с облаком) | Требует дополнительных модулей |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для сложных HMI-приложений: Выбирайте EATON XV-440-10TVB-1-20 если вам нужно запускать несколько визуализационных проектов одновременно или работать с большими объемами данных — его мощный процессор и память обеспечат плавную работу.
- Для суровых условий: При монтаже на оборудовании или в цехах с пылью/влажностью оптимальна степень защиты IP65 и механическая прочность IK07 — панель не потребует дополнительной защиты.
- Для удаленного мониторинга: Если нужна связь с облачными платформами, выбирайте эту модель за поддержку OPC UA и MQTT — это упростит интеграцию без дополнительных модулей.
Безопасные практики
- Установка ПО: Используйте только лицензионные версии операционной системы и HMI-приложений (например, Eaton HMI Studio) — это предотвращает вирусы и ошибки в работе.
- Бэкап данных: Регулярно создавайте бэкап конфигурации HMI и архивируемых данных на внешний накопитель — это поможет восстановить работу в случае сбоя SSD.
- Электропитание: Используйте стабильный источник питания 12–24 В DC с защитой от перепадов напряжения — нестабильное питание может привести к повреждению памяти или сбоям в работе.
- Очистка: Для очистки сенсорного экрана используйте мягкую влажную ткань (без агрессивных химикатов) — это сохранит матовую поверхность и сенсорную чувствительность.
- XV-440-10TVB-1-20
